Transistor S9013 Diterangkan: Pinout, spesifikasi teknikal, dan aplikasi

Transistor NPN, yang dicirikan oleh lapisan p-jenis yang diapit di antara dua kawasan N-jenis, memainkan peranan aktif dalam elektronik moden dengan menguatkan isyarat asas yang lemah ke dalam output pemungut yang kuat.Antaranya, transistor S9013 menonjol untuk mobiliti elektron yang luar biasa dan fungsi serba boleh.Digunakan secara meluas dalam sistem audio, peranti komunikasi, dan litar frekuensi tinggi, S9013 menawarkan gabungan prestasi dan kebolehsuaian yang unik.Artikel ini menggali ciri -ciri teknikal, konfigurasi PIN, dan aplikasi praktikal transistor S9013.Dari reka bentuk strukturnya kepada peranannya dalam litar seperti pengawal selia 12V, kami meneroka keupayaan, batasan, dan kes penggunaannya.Panduan ini memberikan pandangan yang berharga ke dalam peranan S9013 dalam memacu inovasi di pelbagai sektor.

Katalog

Gambaran keseluruhan transistor SS9013

The S9013 Transistor menonjol dengan keupayaan yang luar biasa untuk kedua-dua operasi berkelajuan tinggi dan tinggi semasa, semuanya terkandung dalam pakej To-92 padat.Transistor NPN planar epitaxial ini cemerlang dalam kedua -dua keperluan penguatan dan penukaran di seluruh pelbagai aplikasi elektronik komersial.Mempunyai komposisi dua lapisan N-doped yang merangkumi lapisan P-doped, seni bina ini dibuat dengan ketepatan untuk meningkatkan mobiliti elektron, dengan itu memudahkan pengaliran semasa yang berkesan.Atribut -atribut ini menjadikan SS9013 kebanyakannya sesuai untuk peranan seperti peringkat output audio, inverter, dan penukar, menekankan kebolehgunaannya yang luas.

Mempunyai keuntungan DC sehingga 150 dan kekerapan operasi mencapai setinggi 140MHz, SS9013 mencapai piawaian prestasi yang boleh dipuji.Ia boleh menyokong arus pemungut sehingga 500mA dan menguruskan pelesapan kuasa sehingga 625MW.Semasa penggunaan praktikal, ia mengekalkan kestabilan merentasi spektrum keadaan, menunjukkan kebolehpercayaan, kebanyakannya dalam litar menuntut prestasi yang berterusan dan konsisten dari masa ke masa.

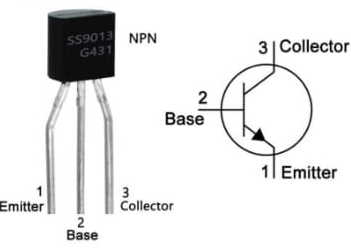

Konfigurasi pin

Nombor pin	Nama pin	Penerangan
Pin 1	Pemancar	Bekalan semasa keluar dari terminal pemancar ini
Pin 2	Asas	Aliran arus melalui terminal ini mengawal Bekalan semasa antara terminal pemancar & pemungut.
Pin 3	Pemungut	Aliran semasa di seluruh terminal ini

Ciri dan spesifikasi

Ciri/spesifikasi	Perincian
Jenis Transistor	Npn
Bilangan terminal	3
Jenis Pakej	TO-92
Pelesapan kuasa	650 mW
Arus pemungut maksimum (IC Max)	5 a / 500 ma
Voltan pengumpul-ke-pemancar (VCE)	20 v
Voltan pengumpul-ke-asas (VCB)	40 v
Voltan pemancar-ke-asas (VBE)	5 v
Pelepasan Pemungut Maksimum (PC)	625 MW
Kekerapan Peralihan (Ft)	150 MHz
DC Gain Gain (HFE) Min & Max	64 hingga 202
Memperoleh julat	40 (min) hingga 300 (max)
Transistor PNP pelengkap	SS9012
Suhu penyimpanan & operasi	-55 ° C hingga +150 ° C.
Transistor alternatif/setara	S9013, 2n4401, S8050, 2n3904, BC547, BC338, BC337, 2n2222

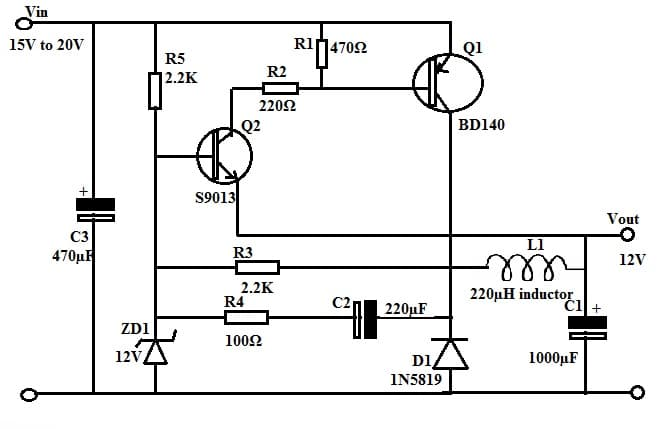

Membangunkan litar pengawal selia DC yang berkesan 12V dengan transistor

Dalam reka bentuk bekalan kuasa moden, litar bersepadu dihargai untuk kecekapan mereka.Pendekatan ini, bagaimanapun, memanfaatkan sepasang transistor sejajar dengan komponen penting untuk mengubah input 15V-20V ke dalam output 12V yang mantap.Litar ini mempunyai transistor Q1-BD140 dan Q2-S9013, menggunakan unsur-unsur seperti diod D1-1N5819 Schottky untuk pembetulan, diod zener (ZD1) untuk peraturan voltan, kapasitor (C1, C2, C3) untuk penapisan, R1,R2, R3, R4, R5) untuk biasing dan mengehadkan, dan induktansi L1 untuk penyimpanan tenaga.Perhimpunan yang berhati -hati oleh gambarajah skematik memastikan modulasi semasa yang tepat dan voltan keluaran yang konsisten, bukti kepelbagaiannya merentasi pelbagai aplikasi.

Fungsi litar

Q1-BD140 bertindak sebagai suis utama, bekerjasama rapat dengan L1 dan D1.Reka bentuk litar termasuk kedua -dua transistor NPN dan PNP untuk membuat gelung maklum balas untuk kawalan kekerapan.Sistem pemantauan voltan yang canggih melalui R4 dan C2, bersama -sama dengan sokongan dari Zener Diode ZD1, mengekalkan output pada 12V walaupun tahap input goyah.Apabila menerima input DC, Q2-S9013 menjadi aktif melalui R5, secara tidak langsung memodulasi kekonduksian Q1.Semasa dipandu melalui pemancar Q1 ke pangkalan diarahkan kepada L1, dengan Q2 mengawasi proses, dipengaruhi oleh voltan yang dikawal selia ZD1.Apabila output melebihi 12V, Q2 dimatikan, menghentikan arus mengalir melalui Q1, menonjolkan keperluan sebenar untuk prestasi yang konsisten di bawah keadaan yang berubah -ubah.

Mengoptimumkan umur panjang litar

Untuk kecekapan dan keselamatan yang berterusan, beberapa langkah praktikal perlu diperhatikan.Ini melibatkan penampakan voltan operasi transistor S9013 di bawah 20V, menggabungkan perintang yang mengehadkan semasa yang sesuai, dan memastikan penjajaran pin yang tepat.Selain itu, mengekalkan sambungan beban di bawah 500mA dan suhu operasi antara -55 dan +150 darjah Celsius dinasihatkan untuk memastikan kebolehpercayaan yang kekal.Langkah berjaga-jaga tersebut dinilai melalui ujian dan lelaran yang berterusan, menandakan gabungan pengetahuan dan pengalaman praktikal dalam usaha untuk beroperasi jangka panjang.

Kebaikan dan keburukan

Kelebihan

Transistor S9013 mempamerkan penggunaan kuasa yang minimum, menjadikannya calon yang menarik untuk usaha voltan rendah.Ia ditonjolkan dalam pelbagai aplikasi kerana keupayaan pengurusan tenaga yang terpuji.Transistor ini mempunyai keuntungan DC yang mengagumkan dan hanya memerlukan arus asas yang tidak penting untuk memanipulasi arus pengumpul yang cukup besar, sehingga mengoptimumkan penggunaan tenaga.Di samping itu, voltan tepu yang rendah antara pemungut dan pemancar menyumbang kepada kecekapan tenaga yang dipertingkatkan.Struktur padatnya adalah berharga dalam persekitaran di mana memaksimumkan ruang diprioritaskan.Anda boleh menghargai kemampuannya dan penyelesaian ekonomi yang dibawa ke projek sensitif kos, yang membolehkan inovasi tanpa menangkis sumber kewangan.Dalam senario praktikal, anda sering boleh menarik perhatian terhadap komponen yang menjanjikan kebolehpercayaan dan mengurangkan penggunaan tenaga.Atribut ini menyumbang kepada jangka hayat peranti lanjutan dan perbelanjaan operasi yang dikurangkan.

Keburukan

S9013 bukan tanpa batasannya, kerana ia berjuang dengan kebolehan pengendalian kuasa dan voltan terhad dan julat tindak balas frekuensi terhad.Kekangan ini boleh mengehadkan keberkesanannya dalam aplikasi kekerapan kuasa tinggi atau jalur lebar, yang memerlukan pemilihan komponen strategik berdasarkan keperluan projek yang dimaksudkan.Sebagai peranti terpolarisasi, ia menuntut ketepatan dalam sambungan terminal;Pendawaian yang tidak betul boleh mengakibatkan isu -isu operasi segera atau kemerosotan secara beransur -ansur dari masa ke masa.Aspek ini memerlukan pertimbangan yang teliti semasa pemasangan dan sering memerlukan kepakaran.Wawasan dari pengalaman mendedahkan bahawa kesilapan kecil dalam pendawaian boleh membawa kepada kegagalan sistem yang besar, menekankan pentingnya proses pemasangan yang tepat dan ujian komprehensif untuk mengekalkan integriti dan fungsi peranti.

Penggunaan transistor S9013

Transistor S9013 memegang kedudukan yang berbeza dalam elektronik kerana fleksibilitasnya, yang berasal dari penarafan voltan pemungut 20V.Ciri voltan sederhana ini menyumbang kepada kebolehpercayaannya dalam pelbagai aplikasi praktikal.

Peranti audio dan komunikasi

S9013 disesuaikan untuk tugas amplifikasi audio, yang memenuhi keperluan kuasa rendah.Ia disepadukan secara meluas ke dalam peranti peribadi, termasuk radio, penggera, dan penerima komunikasi.Menyampaikan kesetiaan audio yang konsisten, memperkayakan penglibatan anda, mendapat penghargaan dari anda yang memberi tumpuan kepada litar audio yang rumit.

Sistem Elektronik

Mempunyai keupayaan semasa pemungut 500MA, S9013 cemerlang dalam relay memandu dan litar bersepadu (ICS).Kehebatan pengendalian semasa ini menampung LED kuasa tinggi dan pelbagai proses penukaran, menjadikan transistor sebagai elemen utama dalam litar yang menuntut kebolehpercayaan.Adeptnessnya berfungsi dalam senario semasa semasa membantu dalam membina sistem elektronik yang bertindak balas dengan cepat dan dinamik.

Elemen litar

Di luar peranannya dalam tugas audio dan memandu, S9013 berfungsi dengan baik sebagai suis, penguat, atau penerus dalam litar frekuensi tinggi.Fleksibiliti ini sangat berharga dalam reka bentuk litar yang rumit, di mana komponen mesti menyesuaikan diri dengan pelbagai peranan.Anda boleh kerap mengira ciri-ciri pelbagai fungsi untuk membuat dan melaksanakan penyelesaian inovatif dalam reka bentuk elektronik, memastikan kedua-dua prestasi dan kebolehpercayaan.
