Panduan Komprehensif ke SS34 Schottky Diode: Pinout, Spesifikasi, Butiran Litar, dan Kegunaan

Diod Schottky, yang dirayakan untuk kecekapan mereka dan kehilangan kuasa yang rendah, diperlukan dalam reka bentuk elektronik moden.Diod SS34 Schottky menonjol untuk reka bentuk yang dipasang di permukaan padat dan pengurusan terma yang luar biasa.Digunakan secara meluas dalam aplikasi seperti perlindungan polariti terbalik, penukar DC/DC, dan litar frekuensi tinggi, prestasi diod SS34 adalah bukti pembinaan lanjutannya.Artikel ini menerangkan sifat-sifat unik diod SS34, termasuk konfigurasi, spesifikasi, dan peranan dalam mengoptimumkan sistem elektronik, yang menawarkan pandangan berharga untuk anda mencari penyelesaian yang cekap dan cekap tenaga.

Katalog

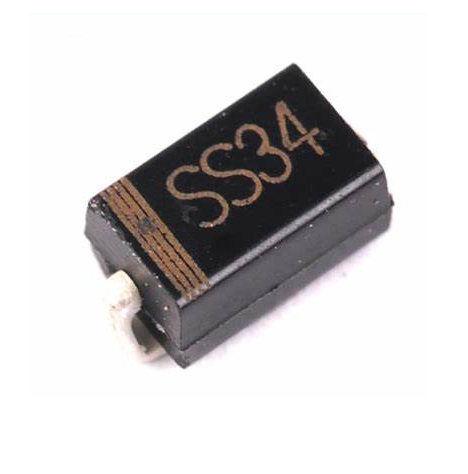

Gambaran keseluruhan diod ss34 Schottky

The SS34 Diod Schottky terkenal dengan reka bentuk yang padat, permukaan yang menekankan kelajuan beralih pantas, penurunan voltan ke hadapan yang minimum, dan keupayaan untuk mengendalikan arus ke hadapan yang besar.Pada inti pembinaannya adalah antara muka logam semikonduktor yang disokong oleh cincin pengawal, dibuat untuk menahan tekanan mekanikal dengan sikap.Konfigurasi kaki terikat klip diod mengurangkan rintangan elektrik dan meningkatkan pengurusan terma, mempromosikan keupayaan semasa lonjakan tinggi dan meningkatkan kecekapan operasi keseluruhan.Kualiti ini menjadikan diod SS34 sebagai pilihan yang disukai untuk pembetulan sekunder, perlindungan polariti terbalik, freewheeling, dan penggunaan dalam penukar DC/DC.

Ciri -ciri yang luar biasa dari diod SS34 adalah kelajuan beralih yang mengagumkan berbanding diod standard.Ciri-ciri yang wujud ini membuktikan sangat bermanfaat dalam litar penukaran frekuensi tinggi.Anda sering boleh mengambil kira bukan hanya kelebihan voltan ke hadapan yang rendah, tetapi juga bagaimana kelajuan beralih berkorelasi dengan hasil prestasi, terutamanya dalam unit bekalan kuasa di mana kecekapan memegang peranan utama.

Untuk mengintegrasikan secara strategik diod SS34 mengikut keperluan aplikasi, pemahaman yang tajam terhadap prinsip -prinsip operasinya bermanfaat.Anda dapat merealisasikan kejayaan yang ketara menggunakan diod dalam situasi di mana kecekapan yang semakin meningkat dan kebolehpercayaan yang tidak berbelah bahagi adalah dominan.Contoh ilustrasi adalah penggunaannya dalam perlindungan polaritas terbalik, menunjukkan keupayaan diod untuk menahan keadaan sementara tanpa kerosakan, dengan itu memelihara komponen dinamik.

Konfigurasi pin

Nombor pin	Nama pin	Penerangan
Pin 1	Anod	Pin ini membolehkan aliran arus.
Pin 2	Katod	Aliran keluar semasa melalui pin ini.

Ciri -ciri dan perincian

Atribut	Spesifikasi
Jenis	Diode Halangan Power Schottky
Terminal	2
Jenis pakej	DO-214AA, SMC DO-214AB
Pengilang	ONSEMI
Semasa ke hadapan (jika)	3a
Arus terbalik (IR)	0.5mA
Voltan ke hadapan maksimum (VF)	0.5V pada 3A
Voltan Menyekat DC (Max)	40v
Voltan terbalik (max)	40v
Voltan RMS (Max)	28v
Penurunan voltan ke hadapan	22v
Semasa lonjakan puncak	100a
Suhu operasi	-65 ° C hingga +150 ° C.
Cincin pengawal	Digunakan untuk perlindungan overvoltage
Kehilangan kuasa	Rendah
Kecekapan	Tinggi
Penurunan voltan ke hadapan	Rendah
Kapasiti lonjakan	Tinggi
Semasa lonjakan ke hadapan semasa	100a
Kadar perubahan voltan (dv/dt)	10,000V/μs

Model bersamaan dan alternatif

Setara

• 1N5822

Alternatif

• SS33

• 1N5822

• SS32

• SS35

• 1n4733a

• 1n4148

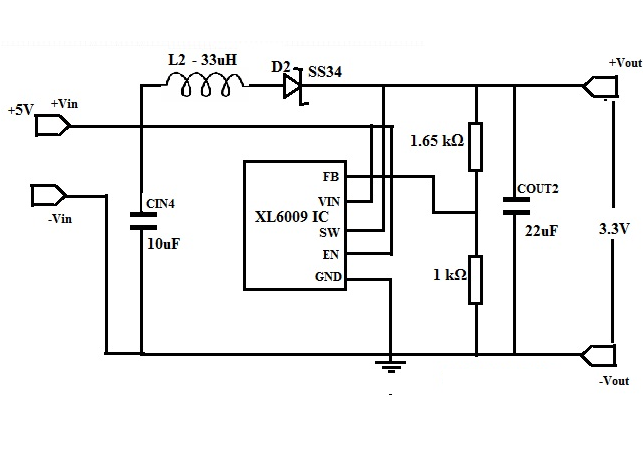

Membentuk penukar Boost DC-DC 5V hingga 3.3V DC-DC dengan XL6009 dan SS34

Peranti elektronik moden seperti sensor dan litar bersepadu sering berkembang pada bekalan 3.3V DC.Mengintegrasikannya ke dalam sistem menggunakan bekalan 5V atau lebih tinggi memerlukan langkah-langkah atau meningkatkan penukar untuk menggabungkan dengan lancar.Di sini, kami meneroka penciptaan 5V hingga 3.3V DC-DC Boost Converter menggunakan pengawal selia penukaran XL6009, meningkatkan keserasian dalam sistem serba boleh.

Untuk membina penukar ini, anda perlukan:

• Litar bersepadu XL6009

• Induktor 33UH

• SS34 Schottky Diode

• Kapasitor dengan penilaian 22UF dan 10UF

• Dua perintang pada 1.65 kΩ dan 1 kΩ untuk gelung maklum balas

Komponen -komponen ini, apabila diatur mengikut skema, memastikan transformasi voltan yang berkesan.

Dinamik Operasi

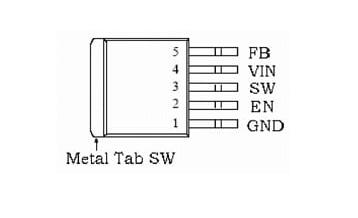

Nombor pin	Nama pin	Penerangan
1	Gnd	Ia adalah pin tanah.
2	En	Dayakan PIN: Apabila rendah, peranti dimatikan;apabila tinggi, peranti menghidupkan.
3	SW	PIN OUTPUT POWER PIN.
4	Vin	PIN voltan bekalan.
5	Fb	Pin maklum balas: Mengesan voltan output dan menyesuaikannya melalui rangkaian pembahagi perintang luaran.

Meningkatkan penukar seperti XL6009, yang digunakan dalam persediaan ini, adalah gerbang yang mengalu -alukan bagi mereka yang memasuki domain elektronik kuasa.Tab logam dalaman penukar menghubungkan dengan selamat ke pin beralih, memupuk kebolehpercayaan operasi.XL6009 beroperasi dalam julat input 5V hingga 32V, beralih pada frekuensi 400 kHz, dan boleh membekalkan arus output sehingga 4A.Keanggunan reka bentuknya dipertingkatkan oleh diod SS34 Schottky, yang memberikan kecekapan dan tindak balas yang cepat, yang dikaitkan dengan ciri -ciri semula jadi Schottky.Diod ini memastikan penurunan voltan ke hadapan yang minimum, dengan cekap menguruskan semasa sehingga 3A dengan hanya penurunan 0.5V.

Gelung maklum balas, yang dibuat dengan perintang R5 dan R6, mesti disesuaikan dengan fungsi penukar puncak.Voltan output, yang dilambangkan sebagai VO, boleh diperolehi dari persamaan VO = 1.25 (1+R5/R6).Dengan menetapkan R6 pada 1 kΩ, R5 ditetapkan kepada 1.65 kΩ.Konfigurasi yang tepat ini menyokong perlindungan haba yang teguh dan mengekalkan kecekapan 94% yang mengagumkan, menonjolkan keperluan pemilihan komponen yang tepat dan penalaan untuk prestasi unggul dalam tugas penukaran voltan DC-DC.

Kebaikan dan keburukan

Kelebihan

SS34 Schottky Diode memberi penghargaan dalam elektronik untuk kecekapan yang patut diberi perhatian dan keupayaan penukaran yang cepat.Dalam senario frekuensi tinggi, ciri-ciri ini menyumbang kepada kerugian kuasa yang dikurangkan, dengan itu meningkatkan prestasi litar keseluruhan.Kemudahan pelaksanaannya membantu dalam memudahkan reka bentuk litar.Di samping itu, kapasiti semasa lonjakan yang kuat diod menawarkan tindak balas yang boleh dipercayai terhadap pancang voltan sementara.Ciri -ciri ini membuktikan bermanfaat dalam membuat reka bentuk kompak dan boleh dipercayai, yang ditunjukkan melalui contoh praktikal dalam modul bekalan kuasa, di mana kecekapan menjadi faktor penentu.

Kapasiti semasa lonjakan diod SS34 Schottky menunjukkan nilainya dalam persekitaran yang terdedah kepada lonjakan voltan tiba -tiba, seperti yang terdapat dalam elektronik automotif.Pengalaman mendedahkan bahawa pengurusan lonjakan yang mahir dapat memanjangkan umur panjang komponen elektronik, yang seterusnya mengurangkan perbelanjaan penyelenggaraan dan meningkatkan kebolehpercayaan.Anda sering boleh menekankan bagaimana melaksanakan metodologi perlindungan lonjakan di sekitar diod Schottky boleh mengelakkan kerosakan litar yang berpotensi.

Keburukan

Walaupun faedahnya, diod SS34 Schottky bukan tanpa cabarannya.Isu yang menonjol timbul daripada kebocoran arus terbalik dan potensi yang lebih besar di bawah keadaan voltan terbalik.Ini berasal dari persimpangan logam semikonduktor, yang berpotensi mengurangkan ketepatan dalam litar akibat kerugian kecekapan.Penyelesaian biasa memberi tumpuan kepada mengintegrasikan komponen tambahan, seperti rangkaian rintangan, untuk pelesapan arus kebocoran yang cekap.Selain itu, voltan terbalik maksimum yang lebih rendah diod memerlukan pemilihan khusus aplikasi yang menyeluruh untuk mengelakkan situasi kerosakan terbalik.

Anda sering boleh menganjurkan penilaian menyeluruh mengenai persekitaran permohonan apabila memilih diod SS34 Schottky, dengan berat kedua -dua kelebihan dan batasannya.Dengan menyelaraskan ciri -cirinya dengan tuntutan spesifik litar, prestasi dapat dioptimumkan sambil meminimumkan potensi kelemahan.Wawasan yang canggih ini mencerminkan kepakaran industri yang lebih luas, di mana pemilihan komponen strategik memainkan peranan dinamik dalam membuat sistem yang cekap dan boleh dipercayai.

Aplikasi SS34 Schottky Diode

SS34 Schottky Diodes memainkan peranan yang menarik di pelbagai domain teknologi.Komponen ini meningkatkan perlindungan litar dengan mencegah polariti terbalik dan mengurus aliran semasa dengan kecekapan yang luar biasa.Penggunaan mereka yang meluas dalam penyongsang frekuensi tinggi menekankan fasilitasi mereka untuk beralih cepat, berkat penurunan voltan ke hadapan mereka yang minimum dan pemulihan pantas.Ketika datang ke pembetulan sekunder, perlindungan polaritas, dan freewheeling, diod ini cemerlang dengan pengurangan kehilangan kuasa mereka, meningkatkan reka bentuk sistem yang sedar tenaga.

Penukar dan penyongsang DC-DC

SS34 Schottky Diodes memegang tempat yang besar dalam penyongsang frekuensi tinggi voltan rendah dan penukar DC-DC.Mereka menyediakan peralihan voltan yang lancar, memastikan keterampilan penukaran kuasa yang cekap.Dengan menggantikan diod silikon tradisional dalam litar Buck/Boost, diod Schottky memberikan kelebihan yang ketara, seperti penurunan voltan yang lebih rendah dan kecekapan sistem yang tinggi.Kualiti ini kebanyakannya menyenangkan untuk reka bentuk peranti padat dan mudah alih, di mana mengawal output haba dan penjimatan tenaga perlu diutamakan.

SMP dan pencahayaan

Schottky Diodes dengan ketara meningkatkan prestasi peranti dalam bekalan kuasa mod suis (SMPS), penyesuai, dan dunia pencahayaan.Keupayaan mereka untuk mengendalikan arus besar sambil mengekalkan voltan ke hadapan yang rendah meningkatkan kebolehpercayaan peranti dan kecekapan kecekapan yang bergema dalam kedua -dua elektronik pengguna dan konteks perindustrian.Sebagai contoh, dalam penyelesaian pencahayaan LED, Schottky Diodes menyokong output cahaya yang konsisten dan mengurangkan kesan haba, menekankan peranan mereka dalam mengekalkan peraturan semasa dan ketahanan jangka panjang.
