Segala -galanya mengenai Mikrokontroler PIC16F84A

Pengawal Antara Muka Peripheral (PICS) pada tahun 1993 merevolusikan landskap mikrokontroler, yang menawarkan penyelesaian yang boleh diprogramkan yang kesederhanaan seimbang dengan fungsi.Antaranya, PIC16F84A oleh Teknologi Microchip telah menjadi model yang menonjol, terkenal dengan kebolehsuaian dan kebolehpercayaannya dalam pelbagai aplikasi.Dari projek ke sistem automasi lanjutan, mikrokontroler ini menggabungkan kecekapan, keberkesanan kos, dan reka bentuk yang boleh diakses, menjadikannya pilihan yang popular di seluruh industri dan platform pendidikan.Artikel ini menggali sifat -sifat teknikal, seni bina, dan aplikasi sebenar PIC16F84A, mendedahkan mengapa ia tetap menjadi bahagian asas elektronik moden dan asas inovasi dalam sistem tertanam.Panduan ini menawarkan pandangan berharga tentang apa yang menjadikan PIC16F84A sebagai mikrokontroler yang abadi.

Katalog

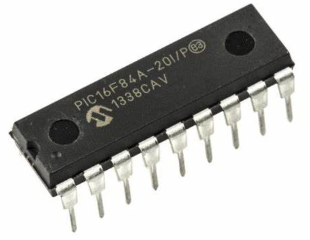

Gambaran keseluruhan mikrokontroler PIC16F84A

The PIC16F84A, sebuah mikrokontroler 8-bit yang dibuat oleh teknologi microchip, membentangkan langkah yang perlu diberi perhatian dari pendahulunya, PIC16C84, yang dilancarkan pada tahun 1998. Peranti ini mempunyai CPU RISC yang hebat, meningkatkan kecekapan pemprosesan dan prestasi prestasi.Ia merangkumi pemasa 8-bit dan menyokong pengaturcaraan siri, yang memenuhi interaksi dan komunikasi peranti yang cekap, mencerminkan keinginan anda untuk sambungan dan kejelasan.Beroperasi pada kekerapan jam 20MHz, PIC16F84A mengimbangi sumber memori dengan 64 bait EEPROM untuk pengekalan data, memori program 1K, dan 8 bait memori data.Dilengkapi dengan 13 pin GPIO yang boleh disesuaikan, ia sesuai untuk kegunaan yang pelbagai, mulai dari projek DIY yang mudah untuk aplikasi peringkat profesional yang rumit.

Kemunculan PIC16F84A menandakan momen utama dalam teknologi mikrokontroler, memajukan melampaui pendahulunya, PIC16C84.Penyepaduan CPU RISC bukan sahaja meningkatkan kebolehan pengkomputerannya tetapi juga meningkatkan kerumitan dan kecekapan kemungkinan pengaturcaraan.Ini terutamanya berguna untuk operasi masa dan penjadualan tugas yang diaktifkan oleh pemasa 8-bit, sama dengan pengurusan dan kecekapan masa anda.Pengalaman telah menunjukkan bahawa set ciri harmoni ini menyokong integrasi lancar ke dalam sistem yang sedia ada, dengan itu meningkatkan interaksi pengguna tanpa menjejaskan keupayaan.

Seni bina memori yang direka dengan baik bagi mikrokontroler memisahkan program dan penyimpanan data, menyediakan asas untuk melaksanakan arahan dan mengambil data dengan berkesan.Kemasukan 64 bait EEPROM sebagai penyimpanan yang tidak menentu berfungsi dengan aplikasi yang perlu mengekalkan data antara kitaran kuasa, bergema dengan keperluan anda untuk ingatan dan kesinambungan.Konfigurasi memori yang tersendiri ini telah membuktikan nilai dalam tetapan perindustrian, yang membolehkan anda mengoptimumkan kecekapan program sambil melindungi integriti data.

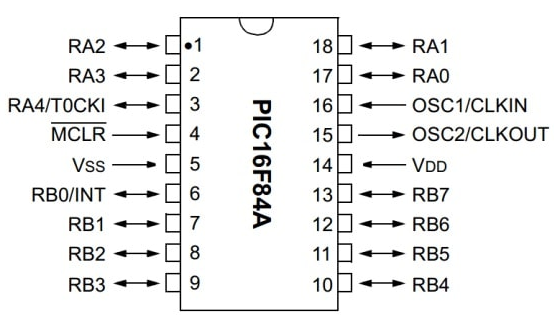

Susun atur pin

Nombor pin (s)	Nama Pin (s)	Penerangan
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	GPIO PIN	Pin 13 GPIO ini boleh dikonfigurasi secara bebas input atau output digital.Setiap pin boleh membekalkan atau menyerap arus maksimum 25mA, cukup untuk memacu LED tetapi tidak relay atau motor DC.
4	Mclr	Memori pin jelas (rendah aktif) digunakan untuk menetapkan semula peranti. Apabila disambungkan ke GND, ia menetapkan semula mikrokontroler.
5	Gnd	Pin tanah, disambungkan ke terminal negatif bekalan kuasa.
14	Vdd	Pin bekalan voltan, disambungkan ke terminal positif bekalan kuasa.Mikrokontroler beroperasi pada voltan bekalan 5V.
15, 16	OSC1/OSC2	Pin pengayun kristal.Menyokong sehingga 20MHz frekuensi. Frekuensi yang lebih tinggi meningkatkan penggunaan kuasa.Gunakan kristal 20MHz dengan dua Kapasitor 22pf merentasi pin ini.

Ciri dan spesifikasi teknikal

Ciri/spesifikasi	Penerangan
I/O pin	13 pin I/O, boleh dikonfigurasikan secara individu sebagai input atau output.
Memori EEPROM	64 bait, digunakan untuk penyimpanan data.
Memori program	Memori program 1K.
Ram	68 bait.
Daftar	Dua jenis: daftar tujuan umum (GPR) untuk sewenang -wenangnya Nilai dan daftar fungsi khas (SFR) untuk mengawal fungsi peranti.
Penyusun	Menyokong MPLAB C18 dan Mikroc Pro.Kod bertulis menjana Fail hex untuk mikrokontroler.
Bank Ram	Termasuk 4 bank;Bank tertentu mesti dipilih sebelum ini mengakses daftar.
Modul USART	Ya, termasuk modul USART.
Memori kilat	Berasaskan 8-bit, sesuai untuk kedua-dua prototaip dan pengeluaran.
Lebar bas	8 bit.
Jenis pakej	18 pin yang terdapat dalam pakej PDIP, SOIC, atau 20-pin SSOP.
Kelajuan pemproses	5 juta arahan sesaat (MIPS).
Saiz memori program	1750 bait.
Voltan operasi	Berkisar dari 2V hingga 5.5V.
Pengayun dalaman	Tidak ada.
Pengayun luaran	Menyokong sehingga 20MHz.

Fungsi teras

Mikrokontroler menggabungkan ciri -ciri yang meningkatkan prestasi dan kebolehsuaian dalam pelbagai aplikasi elektronik.Kunci di antara ini adalah pengaturcaraan siri litar (ICSP), yang membolehkan pengaturcaraan langsung melalui modul USART tanpa mengeluarkan cip, menyelaraskan pembangunan, dan memupuk aliran kerja yang lancar.

Pemasa pengawas tertanam memastikan kebolehpercayaan sistem dengan menetapkan semula secara automatik semasa anomali, penting untuk operasi yang tidak terganggu.Pemasa 8-bit, dengan fungsi pemasa dan kaunter dan sumber jam yang boleh dipilih, menawarkan ketepatan dan fleksibiliti untuk pelbagai kes penggunaan.Kecekapan tenaga disokong oleh mod tidur, diganggu secara luaran, sesuai untuk peranti berkuasa bateri dengan memelihara kuasa dan menyokong reka bentuk yang mampan.Ciri semula kuasa untuk memastikan permulaan yang stabil, mencegah tingkah laku yang tidak dapat diramalkan dan meningkatkan kebolehpercayaan, terutamanya dalam elektronik pengguna.

Fungsi -fungsi lanjutan ini menyerlahkan kepelbagaian mikrokontroler dan kepentingan penyelesaian masalah dan pengurusan kuasa dalam reka bentuk elektronik moden, memandu pembangunan produk yang cekap dan boleh dipercayai.

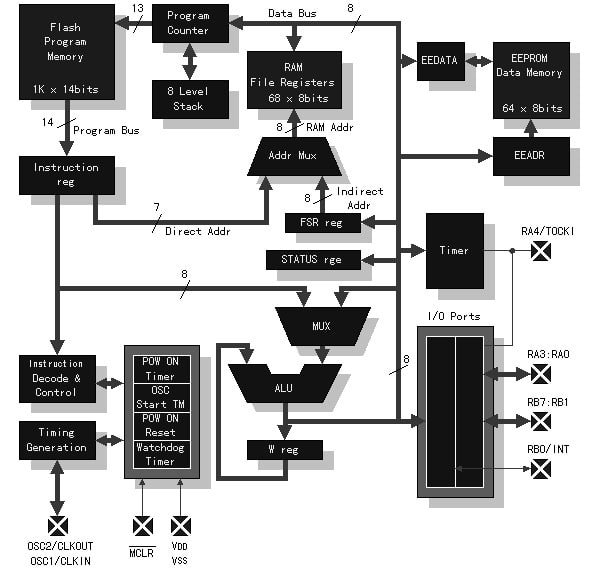

Memahami seni bina mikrokontroler PIC16F84A

Di dalam alam semesta sistem tertanam, seni bina mikrokontroler PIC16F84A menonjol untuk ciri -ciri tahan lama dan reka bentuk yang mahir.Pada teras seni bina ini terletak memori program Flash.Ini jenis program program memori yang tidak menentu dan menawarkan kelebihan tersendiri yang ditulis semula hingga seribu kali.Keupayaan sedemikian dengan ketara memanjangkan hayat perkhidmatan mikrokontroler, menjadikannya kegemaran untuk pembangunan berulang dan menangani anomali perisian.Dalam konteks teknologi moden, memori flash bersinar dalam mengekalkan integriti firmware yang memerlukan kemas kini yang kerap.

Pengurusan memori dan bank

Struktur RAM yang efisien dalam mikrokontroler memanfaatkan penukaran bank-pendekatan yang membahagikan ingatan ke dalam bank yang berasingan.Teknik ini adalah kunci untuk melaksanakan operasi kompleks dan menguruskan sumber -sumber terhad dengan bijak, yang bergema dengan sistem di mana penggunaan bait yang bijak mempengaruhi metrik prestasi keseluruhan.Daftar Fungsi Khas (SFR) mempunyai peranan yang ditetapkan yang menyelaraskan proses teras, seperti tugas input/output, dengan itu meningkatkan penggunaan sumber yang tersedia.

EEPROM DAN DATA DATA

Memori EEPROM terkenal dengan kebolehpercayaannya yang mantap dan dapat bertahan menulis semula sehingga satu juta kali.Ini menjadikannya calon yang sempurna untuk menyimpan data yang mengalami perubahan yang jarang berlaku tetapi memerlukan pengekalan melalui kitaran kuasa.Kekuatan sedemikian sangat berfaedah dalam senario yang melibatkan tetapan konfigurasi atau pemalar penentukuran, di mana kestabilan data dan umur panjang dinilai.Anda sering boleh memanfaatkan ketahanan ini untuk mengelakkan kerumitan penyelesaian penyimpanan luaran tambahan.

Daftar dan kelancaran operasi

Daftar seperti kaunter program, daftar W, dan daftar status memastikan fungsi mikrokontroler dengan ketepatan dan ketidakstabilan.Kaunter program, asas untuk memerintahkan urutan arahan, merangkumi prinsip teras pengaturcaraan tertanam -Memastikan pengurusan aliran kawalan yang tepat.Daftar W mengambil peringkat tengah dalam melaksanakan operasi aritmetik dan logik, yang menonjolkan kebolehan mikrokontroler untuk mengendalikan tugas pengiraan.Sementara itu, daftar status menawarkan pandangan berharga ke dalam keadaan sistem, berfungsi sebagai asas untuk menala prestasi dan kebolehpercayaan sistem penapisan.Pelajaran yang dipelajari melalui pandangan ini sering diterjemahkan ke dalam kemajuan ketara dalam keteguhan dan kecekapan sistem.

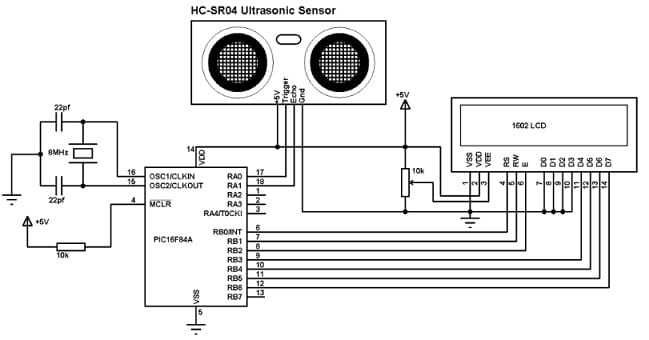

Mikrokontroler PIC16F84A dengan sensor ultrasonik HC-SR04 untuk pengukuran jarak jauh

Meneroka antara muka antara mikrokontroler PIC16F84A dan sensor ultrasonik HC-SR04 mendedahkan contoh penyesuaian mikrokontroler.Sistem ini menggunakan echo sensor dan mencetuskan pin untuk mengukur jarak, menawarkan cabaran menarik yang mencerminkan rasa ingin tahu anda tentang yang tidak kelihatan.Komponen elektronik utama yang memudahkan tugas ini terdiri daripada mikrokontroler, sensor, dan skrin LCD untuk memaparkan jarak dalam sentimeter.Melalui pengaturcaraan yang mahir, mikrokontroler mengurus isyarat pencetus dan echo, membolehkan pengukuran jarak yang tepat dan boleh dipercayai.Pelaksana sering mendapati kepuasan yang unik dalam menyamakan proses ini kepada aplikasi yang memerlukan pengukuran yang tepat, seperti navigasi dalam robotik dan mengesan halangan.

Pendekatan dan Pertimbangan Programatik

Untuk mencapai integrasi dengan lancar, mengkonfigurasi Timer0 untuk mentafsirkan denyut echo sensor menunjukkan sifat yang boleh disesuaikan dengan pengaturcaraan mikrokontroler.Menggunakan program yang ditulis dalam C, sistem ini memulakan dan mengatur fungsi input/output, memastikan pengiraan jarak yang teliti dan LCD.Unsur -unsur yang serius dalam proses termasuk menubuhkan MCU, menghantar pulsa pencetus, dan jarak pengkomputeran dengan masa yang tepat.Gelung utama secara konsisten memeriksa dan mengemas kini LCD dengan data jarak sebenar, yang sejajar dengan jangkaan aplikasi sekarang.Pemerhati dalam bidang ini mungkin menarik pandangan dari fakta bahawa teknik -teknik analog sering digunakan dalam konteks perindustrian, di mana masa yang tepat mempengaruhi kecekapan dan keselamatan.

Oleh kerana keupayaan mikrokontroler ditapis, menjangkakan keadaan berubah -ubah, seperti turun naik dalam suhu ambien yang mempengaruhi kelajuan bunyi, keuntungan penting.Menggambarkan ini, menyesuaikan sistem kepada perubahan alam sekitar dapat meningkatkan keberkesanan dan kebolehpercayaannya di pelbagai senario.Pendekatan pemikiran ke hadapan ini meningkatkan prestasi teknikal sambil bergema dengan amalan kejuruteraan yang baik, di mana mempertimbangkan faktor-faktor persekitaran yang ketara membentuk strategi reka bentuk.

Pelbagai aplikasi dalam teknologi

Sistem automotif

PIC16F84A mendapati tempatnya di dunia automotif, dihargai atas kemahirannya dalam mengurus kuasa.Ia memainkan peranan dalam unit kawalan enjin, sistem brek anti-kunci, dan pencahayaan adaptif.Penyimpanan EEPROMnya menyediakan pengekalan data yang boleh dipercayai, membantu dalam operasi kenderaan yang lancar.Melukis dari pengalaman praktikal, anda boleh mengagumi penggunaan tenaga yang rendah, yang merupakan aset besar dalam kenderaan elektrik, di mana pemuliharaan tenaga secara konsisten diprioritaskan.

Peralatan rumah

Dalam domain peralatan rumah, PIC16F84A menonjol untuk prestasi yang boleh dipercayai.Hadir dalam mesin basuh, peti sejuk, dan penghawa dingin, ia mengatur antara muka dan pengurusan logik anda.Keupayaan mikrokontroler untuk menyesuaikan operasi kompleks dengan cekap merayu kepada anda yang bersemangat untuk merangkul pasaran rumah pintar yang berkembang.Ciri-ciri yang dipertingkatkan seperti pengesanan kesalahan dan diagnostik jauh telah membuka jalan bagi peralatan yang lebih inovatif dan pengguna-centric.

Kawalan Perindustrian

Dalam landskap perindustrian, PIC16F84A adalah komponen dinamik dalam sistem kawalan termasuk tali pinggang penghantar dan senjata robot dalam pembuatan.Kemahirannya dalam interfacing dengan protokol seperti SPI, I2C, dan UART membolehkan kawalan jentera yang tepat.Anda boleh memuji daya tahannya dalam persekitaran yang mencabar, menjadikannya pilihan utama untuk sistem automasi yang terkenal dengan keperluan kestabilan mereka.Ia berfungsi sebagai batu kunci dalam mengejar peningkatan kecekapan dan produktiviti.

Elektronik mudah alih

Dalam bidang elektronik mudah alih, kecekapan tenaga mikrokontroler dan pengaturcaraan fleksibel sangat bermanfaat.Ia disepadukan ke dalam peranti seperti kamera digital, pemain MP3, dan wearables, di mana penggunaan tenaga secara langsung mempengaruhi hayat bateri.Anda boleh menganggap PIC16F84A sebagai aset yang berharga untuk bentuk padat dan kesesuaiannya, memudahkan integrasi ke dalam reka bentuk produk yang lebih kecil, berpandangan ke hadapan.Ia mengekalkan keseimbangan yang harmoni antara prestasi dan penggunaan tenaga, sifat yang sangat bernilai dalam bidang inovasi teknologi mudah alih.

Projek dan pendidikan DIY

Di luar jangkauan komersilnya, PIC16F84A mempunyai kepentingan dalam projek DIY dan tetapan pendidikan.Sifat mudah dan dokumentasi yang luas menjemput anda untuk menggali elektronik dan memahami asas -asas sistem bersepadu.Projek -projek berbeza dari paparan LED mudah untuk persediaan automasi rumah yang rumit.Terdapat galakan yang kaya untuk anda meneroka asas-asas mikrokontroler, memupuk kreativiti dan bakat menyelesaikan masalah yang secara positif mempengaruhi kerjaya masa depan anda.
