Panduan Komprehensif ke Diod 1N4007: Pinout, Spesifikasi, Litar, dan Kegunaan

Diod adalah asas dalam elektronik, yang membolehkan arus mengalir ke satu arah sambil menyekatnya di sisi lain.Antaranya, 1N4007 menonjol untuk keteguhannya, mengendalikan sehingga 1000V dan 1A.Siaran ini menyelidiki diod 1N4007, meliputi ciri, operasi, dan aplikasinya.Dari penukaran AC-to-DC dalam bekalan kuasa ke perlindungan lonjakan voltan, ia menawarkan kebolehpercayaan dan kecekapan.Kami juga akan meneroka alternatif seperti 1N5408 dan petua untuk melindungi diod untuk meningkatkan jangka hayat dan prestasi.Sama ada untuk sistem isi rumah atau perindustrian, memahami 1N4007 boleh meningkatkan kebolehpercayaan dan kecekapan litar anda.

Katalog

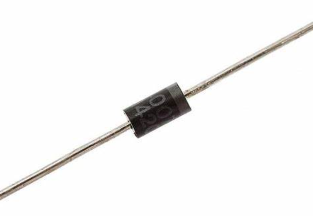

Gambaran keseluruhan diod 1n4007

The 1n4007 Diode menonjol dalam siri 1N400X untuk kepelbagaiannya dalam menukar AC ke DC dalam litar bekalan kuasa.Dengan keupayaan untuk mengendalikan 1 amp arus, arus terbalik serendah 5μA, dan toleransi voltan sehingga 1000 volt, ia adalah pilihan yang boleh dipercayai untuk reka bentuk padat dan cekap.Digunakan secara meluas dalam elektronik isi rumah, aplikasi perindustrian, dan penyesuai kuasa, diod ini memastikan pembetulan yang berkesan, mengubah arus bergantian ke arus langsung yang mantap.

Terkenal dengan kebolehpercayaannya, 1N4007 cemerlang dalam melindungi litar dari pancang voltan dan melindungi komponen sensitif di bawah keadaan yang menuntut.Keupayaannya untuk mengendalikan senario voltan tinggi memberikan kelebihan yang jelas ke atas diod yang sama, yang mungkin goyah di bawah beban berat.Gabungan daya tahan, kecekapan, dan fleksibel ini menjadikan 1N4007 pilihan pilihan untuk anda mencari prestasi yang boleh dipercayai dalam pelbagai aplikasi.

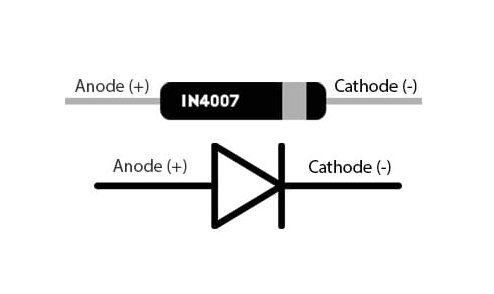

Konfigurasi pin

Pin	Nama	Penerangan
Pin 1	Anod	Semasa sentiasa memasuki terminal ini.
Pin 2	Katod	Semasa sentiasa keluar melalui terminal ini.

Operasi diod 1N4007

Negeri Keadaran Ke hadapan - Membolehkan aliran semasa yang mantap

Diod 1N4007 memainkan peranan yang luar biasa dalam litar elektronik, kebanyakannya apabila voltan dari anod melebihi katod.Keadaan ini mendorong diod ke dalam keadaan berat sebelah ke hadapan di mana ia membolehkan aliran semasa yang boleh dipercayai, yang mampu menguruskan sehingga 1 ampere.Ciri sedemikian meminjamkan kepada kesesuaiannya dalam aplikasi yang melibatkan arus rendah dan sederhana, seperti litar bekalan kuasa dan sistem pembetulan voltan.Peranti bergantung kepada manfaat input elektrik yang berterusan dan boleh diramal dari mod operasi ini.

Negara yang berat sebelah - Bertindak sebagai penghalang pelindung

Apabila voltan di katod melampaui anod, diod beralih ke keadaan terbalik.Dalam senario ini, ia berfungsi seperti halangan pelindung, menghalang laluan semasa dan melindungi komponen halus dari potensi bahaya arus yang tidak terkawal.Walau bagaimanapun, keupayaannya untuk menyekat arus adalah terhingga.Sekiranya voltan terbalik melebihi titik tertentu, secara khusus melebihi maksimum 1000 volt, diod menghadapi risiko kerosakan, menjejaskan prestasinya.Mengamati had voltan yang disyorkan adalah aktif dalam mengekalkan kestabilan operasinya.

Ciri dan spesifikasi

Ciri/spesifikasi	Perincian
Jenis	Diod penerus dengan dua terminal
Purata arus ke hadapan	1a
Pelesapan kuasa	3 w
Voltan RMS maksimum	700 v
Kapasiti persimpangan	Biasanya 15 pf
Masa pemulihan terbalik	Biasanya 2.0 μs
Jenis pemasangan	Melalui lubang
Penurunan voltan ke hadapan	Rendah
Keupayaan semasa lonjakan ke hadapan	Tinggi
Kebocoran & arus terbalik	Rendah
Pematuhan ROHS	Ya, patuh ROHS dan bebas PB
Jenis Pakej	Do-41
Maksimum voltan terbalik berulang -ulang	1000 v
Voltan ke hadapan	1.1 v
Arus ke hadapan yang tidak berulang maksimum	30 a
Arus terbalik	5 μA
Julat suhu operasi dan penyimpanan	-55 ° C hingga +175 ° C.

Alternatif dan diod setara

Untuk litar yang terlibat dalam mengendalikan kurang daripada 400V, 1n4004 Diode muncul sebagai pelaku yang boleh dipercayai, berkongsi sifat -sifat yang dihormati 1N4007, walaupun disesuaikan untuk keperluan voltan yang lebih rendah.Sekiranya terdapat keperluan untuk kapasiti 600V, pemilihan 1n4005 menjadi masuk akal.Apabila jangkaan voltan meningkat kepada 800V, 1n4006 menonjol untuk keupayaan pengendalian yang mahir di tahap yang tinggi ini.

Diod alternatif untuk voltan yang lebih tinggi

Apabila menggali penggantian diod untuk tetapan yang lebih ketat dari 800V hingga 1000V, beberapa alternatif memenuhi tuntutan ini dengan elegan.Diod seperti Her158, Her208, FR107, dan FR207 muncul sebagai pengganti yang teguh, memastikan fungsi yang boleh dipercayai walaupun di bawah keadaan voltan yang tinggi.

Pengganti diod yang setara pada 1000V

Untuk senario yang menuntut bersamaan langsung di ambang 1000V, pertimbangkan diod seperti EM51, 1N5399, atau EM52.Pilihan ini menegakkan sifat elektrik asas sementara juga menyediakan ketahanan dan prestasi yang sama atau dipertingkatkan.

Melindungi 1n4007 dalam litar

Untuk memastikan diod 1N4007 kekal dipercayai dalam tempoh yang panjang semasa melakukan optimum, disyorkan untuk mengendalikannya pada voltan yang lebih rendah daripada penarafan voltan terbalik maksimum.Khususnya, mengekalkan diod pada jarak 30-40V di bawah puncak 1000V memudahkan pengurangan tekanan pada bahan semikonduktor diod, mempromosikan jangka hayat yang dilanjutkan.Pendekatan ini sama dengan pelbagai bidang di mana komponen dikendalikan di bawah kapasiti penuh untuk ketahanan dan operasi yang selamat dari masa ke masa.

Menguruskan ketepatan beban dan ketepatan sambungan

Berhati -hati mengawal beban untuk tidak melebihi 1A adalah serius kerana ia menghalang aliran semasa yang berlebihan yang boleh menyebabkan kegagalan diod terlalu panas dan akhirnya.Sambungan litar mestilah tepat dan selamat, mengurangkan risiko isu yang berkaitan dengan terminal longgar.Anda sering boleh menekankan pentingnya teknik pendawaian yang tepat kerana sambungan yang boleh dipercayai berguna untuk mengekalkan aliran elektrik yang konsisten dalam litar.

Kawalan suhu untuk kestabilan diod

Suhu menjejaskan prestasi dan kestabilan diod.Walaupun 1N4007 boleh beroperasi dalam -55 hingga +175 darjah Celsius, ia bermanfaat untuk mengekalkan julat suhu sederhana untuk mengelakkan tekanan haba.Pengurusan terma yang berkesan boleh melibatkan penggunaan heatsinks dan pengudaraan, strategi biasa di pelbagai industri untuk memastikan peralatan elektronik beroperasi dengan lancar tanpa terlalu panas.

Memilih perintang yang sesuai untuk peraturan litar

Memilih perintang yang sesuai adalah kunci untuk mengawal selia semasa melalui diod dengan berkesan.Perintang yang betul akan mengehadkan arus dan memastikan voltan merentasi diod tetap dalam julat operasi yang selamat.Amalan ini boleh disamakan dengan menggunakan alat yang sesuai dalam bidang yang berbeza untuk memastikan tugas selesai dengan cekap dan selamat, mencerminkan kepentingan ketepatan dan penentukuran dalam mengekalkan kestabilan sistem.

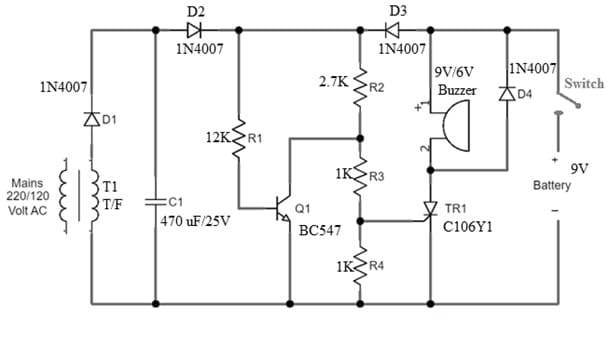

Menaik taraf litar amaran gangguan kuasa menggunakan 1n4007 diod

Mewujudkan sistem amaran untuk mengesan gangguan kuasa di rumah atau perniagaan melibatkan membuat isyarat bunyi melalui buzzer apabila kuasa gagal.Komponen yang menyumbang kepada persediaan ini termasuk bekalan voltan utama (220/120 volt A/C), kapasitor polarisasi 470 UF/25V, thyristor C106Y1, perintang (R1-12K, R2-2.7K, R3 dan R4 pada 1K setiap satu), 1N4007 diod (D1 hingga D4) untuk membetulkan arus, bateri 9V, transistor BC547, dan buzzer 9V/6V.Pematuhan yang berhati -hati terhadap gambarajah litar memastikan sambungan yang betul.

Operasi litar

• Pautan litar ke bekalan kuasa utama menggunakan pengubah untuk mengubah suai tahap voltan AC.

• Proses pembetulan dimulakan oleh diod D1, diikuti dengan kesan pelicinan kapasitor C1, mengekalkan fungsi komponen yang stabil.

• Dominan terhadap fungsi penggera adalah interaksi antara transistor Q1 dan thyristor TR1.

• Apabila sistem aktif, Q1 mengekalkan voltan ke pintu thyristor di bawah paras pengaktifan, menjaga penggera tenang.

Apabila gangguan kuasa, langkah bateri 9V masuk, memainkan peranan utama.Ia menggunakan kecenderungan melalui D3, yang memulakan thyristor, dan, seterusnya, penggera diaktifkan.Untuk menghentikan dan menyediakan sistem untuk kegunaan seterusnya, tetapan semula manual dicapai dengan melepaskan bateri secara ringkas dengan suis yang dikaitkan dengan thyristor.Ini mengembalikan litar ke mod siap sedia, bersedia untuk penurunan kuasa seterusnya.

Kebaikan dan keburukan

Kelebihan

Diod 1N4007 dicatatkan untuk menguruskan arus lonjakan yang besar, menjadikannya digunakan dalam litar yang menghadapi pancang voltan tinggi.Kekuatannya dalam suhu tinggi menjadikannya sesuai untuk keadaan yang mencabar, memastikan kebolehpercayaan dan prestasi yang tidak terhingga di bawah keadaan yang sukar.Diod adalah baik dari segi ekonomi, menawarkan keseimbangan prestasi kos yang bermanfaat tanpa kompromi.Penurunan voltan ke hadapan yang rendah meningkatkan kecekapan tenaga, terutamanya dalam aplikasi bekalan kuasa, menggalakkan penggunaan tenaga lestari.Keupayaan untuk mengendalikan arus lonjakan ke hadapan yang tinggi memberikan ketahanan tambahan terhadap gangguan elektrik secara tiba -tiba.Di samping itu, kebocoran yang rendah dan arus terbalik adalah kunci dalam mengekalkan integriti litar dengan mencegah aliran semasa yang tidak diduga.Pematuhan dengan ROHs dan piawaian bebas PB menyelaraskannya dengan norma-norma peraturan eko.Dalam proses pemilihan komponen untuk reka bentuk, 1N4007 sering menonjol untuk perpaduan kemampuan dan keupayaan teknikalnya.

Keburukan

Walaupun bermanfaat, diod 1N4007 dilengkapi dengan beberapa batasan.Keupayaan voltan terbalik yang terhad mungkin menghalang aplikasinya dalam litar yang memerlukan ketahanan voltan yang lebih besar, mendorong anda untuk mempertimbangkan diod alternatif dalam senario tersebut.Arus pemecatan yang lebih rendah boleh menjadi penghalang dalam aplikasi yang menuntut arus yang lebih besar untuk prestasi yang boleh dipercayai, yang memerlukan pelarasan pemikiran untuk memenuhi tuntutan tersebut.Kebimbangan mengenai pelesapan kuasa mungkin mempengaruhi pengurusan terma dalam persekitaran yang terkurung atau sensitif, menganjurkan strategi reka bentuk yang komprehensif untuk mengurangkan hayat operasi yang terlalu panas dan memanjangkan.Walaupun arus kebocoran terbalik adalah kecil, ia boleh mencabar litar ketepatan tinggi di mana ketepatan dalam setiap mikroamp adalah dinamik, memerlukan ujian dan pengesahan yang ketat.Dengan kekangan ini, mengkaji komponen alternatif atau tambahan mungkin berguna untuk memenuhi objektif reka bentuk yang disasarkan sambil mengekalkan kesetiaan prestasi.Memilih komponen yang sesuai melibatkan tindakan halus untuk menyesuaikan pembolehubah ini untuk memastikan kedua -dua fungsi dan kebolehpercayaan terhadap kehidupan peranti.

Aplikasi diod 1N4007

Transformasi AC ke DC

Diod 1N4007 berfungsi sebagai peranan yang luar biasa dalam mengubah AC ke DC dalam bekalan kuasa yang asas kepada peranti elektronik yang tidak terkira banyaknya.Digunakan dalam bidang yang pelbagai, ia digunakan untuk proses pembetulan dalam bekalan kuasa, penukar, dan penyongsang.Dengan mahir mengalihkan input AC ke output DC yang stabil, ia memupuk penghantaran kuasa yang boleh dipercayai kepada litar elektronik.Penukaran ini memperkayakan kebolehpercayaan peranti, mengoptimumkan prestasi dan melindungi litar elektronik mereka adalah sebahagian daripada.

Perlindungan dan Pengawasan Voltan

Sebagai tambahan kepada keupayaan transformatifnya, 1N4007 memperkuat mekanisme perlindungan dan menguruskan peraturan voltan.Ia dengan cekap menghalang pancang voltan berbahaya, bertindak sebagai penjaga untuk litar logik digital.Fungsi diod ini dalam mengelakkan lonjakan voltan aktif untuk memelihara integriti dan fungsi komponen sensitif.Sumbangannya meliputi peraturan voltan dalam penyesuai, pengecas bateri, dan pengawal selia, mempamerkan kebolehgunaannya yang meluas dalam litar kontemporari.

Fungsi yang boleh disesuaikan merentasi pelbagai konteks

Kesesuaian 1N4007 menunjukkan melalui pekerjaannya sebagai diod flyback, yang membolehkan peredaran semula semasa, dengan itu menghindari pancang voltan dalam beban induktif.Ia memainkan peranan penting dalam penyembuh gelombang separuh dan gelombang penuh, yang diperlukan untuk pengurusan sistem bateri dan demodulasi isyarat.Dalam aplikasi seperti kawalan motor dan pengganda voltan, diod dengan mahir memodulasi tahap voltan, memastikan pengangkut tenaga yang cekap.Kepelbagaiannya terbukti dalam kemampuannya untuk mengendalikan pelbagai keperluan elektrik.

Automotif dan pencahayaan

Di dalam sektor automotif, 1N4007 memainkan peranan penting untuk penukaran DC TO-DC dan melindungi kerangka elektrik yang rumit, memastikan pengagihan kuasa yang mantap.Penggunaannya dalam peraturan pencahayaan menggambarkan keupayaannya untuk menguruskan aliran elektrik dan mengekalkan prestasi puncak dalam penyediaan pencahayaan, kebanyakannya di mana pencahayaan mantap adalah serius.

Datasheet pdf

1n4007 lembaran data:

1N4001-4007 datasheet.pdf
