Panduan Lengkap MOSFET Peningkatan Saluran P

Anda sering melihat MOSFET digunakan dalam litar, tetapi memahami cara ia sebenarnya berfungsi boleh berasa mengelirukan pada mulanya.MOSFET saluran P ialah salah satu cara paling mudah untuk mengawal arus menggunakan voltan, terutamanya apabila bekerja dengan talian kuasa.Semasa anda melalui panduan ini, anda akan melihat bagaimana struktur, operasi dan tingkah lakunya disatukan dengan cara yang jelas.Setiap bahagian membahagikan perkara kepada idea yang boleh diurus, jadi anda boleh mengikuti cara voltan mempengaruhi arus dan cara peranti ini digunakan dalam persediaan elektronik sebenar.

Katalog

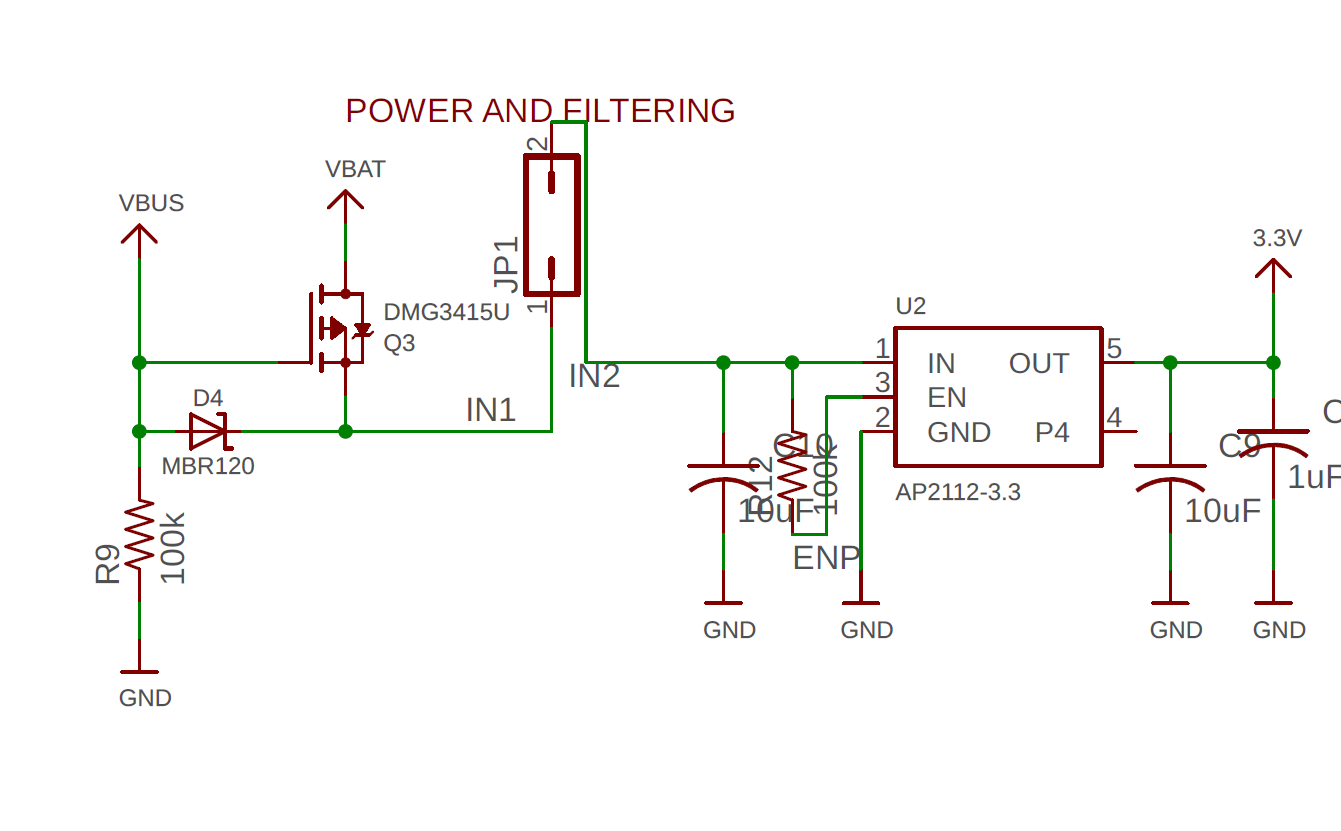

Rajah 1. Litar Pensuisan Kuasa MOSFET Saluran P

Apakah MOSFET Peningkatan Saluran P

MOSFET penambahbaikan saluran P ialah transistor kesan medan yang mengawal arus menggunakan medan elektrik.Ia tergolong dalam keluarga MOSFET, yang digunakan secara meluas dalam litar elektronik untuk pensuisan dan kawalan.Istilah peningkatan bermakna peranti kekal dalam keadaan mati secara lalai dan memerlukan voltan luaran untuk beroperasi.

Peranti dihidupkan apabila voltan negatif dikenakan antara pintu dan sumber, dinyatakan sebagai VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

MOSFET peningkatan saluran P biasanya digunakan dalam litar yang memerlukan pensuisan terkawal, terutamanya apabila elemen pensuisan diletakkan pada sisi positif sumber kuasa, membenarkan kawalan aliran kuasa yang mudah dan berkesan.

P-Channel MOSFET Struktur dan Terminal

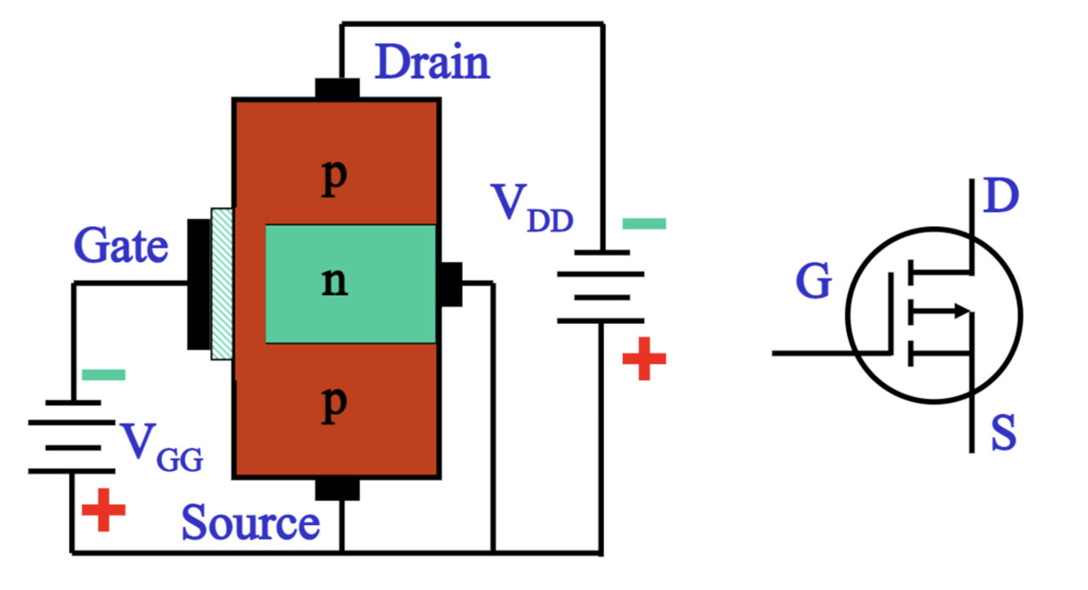

Rajah 2. Struktur dan Simbol MOSFET P-Channel

MOSFET saluran P dibina di atas substrat jenis N dengan dua kawasan jenis P terbentuk di dalamnya, yang bertindak sebagai punca dan longkang.Kawasan ini diletakkan pada sisi bertentangan, menentukan kawasan di mana arus mengalir melalui peranti.

Lapisan nipis silikon dioksida (SiO₂) diletakkan di atas kawasan ini dan berfungsi sebagai penebat elektrik, memisahkan bahan semikonduktor daripada pintu pagar.Ini membolehkan pintu pagar mempengaruhi peranti tanpa sentuhan elektrik langsung.

Terminal get terletak di atas lapisan penebat ini, sejajar antara punca dan longkang, dan bertindak sebagai titik kawalan di mana voltan digunakan.Sumber menyediakan pembawa caj, manakala longkang berfungsi sebagai terminal di mana arus keluar.

Dalam kebanyakan reka bentuk praktikal, badan atau substrat disambungkan secara dalaman kepada sumber, yang memudahkan struktur menjadi peranti tiga terminal dan menjadikannya lebih mudah untuk digunakan dalam litar standard.

Cara MOSFET P-Channel Berfungsi

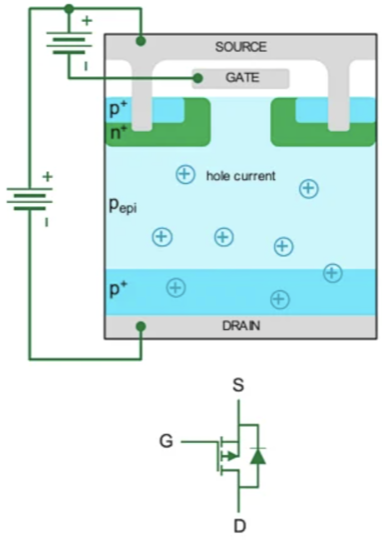

Rajah 3. Prinsip Kerja MOSFET P-Channel

Operasi MOSFET saluran P bermula apabila voltan negatif dikenakan antara pintu dan punca, mewujudkan medan elektrik merentasi lapisan penebat yang mempengaruhi kawasan di bawah pintu pagar.Apabila voltan ini meningkat, lubang ditarik ke arah kawasan di bawah pintu pagar, di mana ia terkumpul berhampiran permukaan substrat dan secara beransur-ansur membentuk laluan konduktif antara sumber dan longkang.

Setelah laluan ini diwujudkan, menggunakan voltan longkang-ke-sumber membolehkan arus mengalir melalui saluran, didorong oleh pergerakan lubang dari punca ke arah longkang.Dengan cara ini, voltan pintu mengawal pembentukan laluan, manakala voltan longkang memacu arus melaluinya, menunjukkan hubungan yang jelas antara voltan terpakai dan tingkah laku peranti.

Kawasan Operasi MOSFET Saluran-P

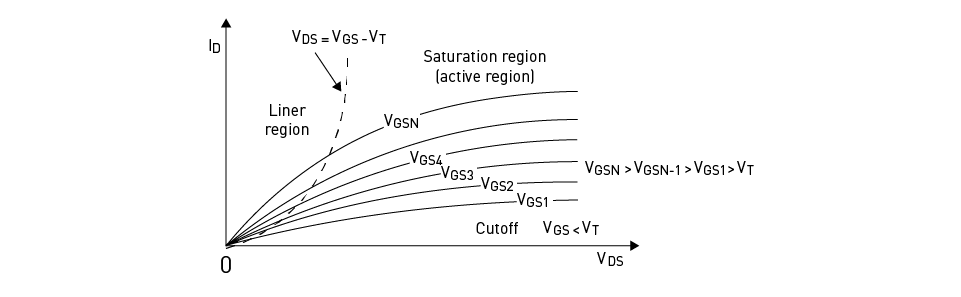

Rajah 4. Kawasan Operasi MOSFET P-Channel

Wilayah Cutoff

Di kawasan cutoff, voltan get-to-source tidak cukup negatif untuk membenarkan pengaliran, jadi peranti kekal dalam keadaan mati.Di bawah keadaan ini, tiada laluan berkesan untuk aliran arus antara punca dan longkang, dan arus longkang pada dasarnya adalah sifar.Pada graf, rantau ini muncul di sepanjang paksi mendatar di mana arus kekal diabaikan.

Wilayah Linear

Di kawasan linear, MOSFET mula mengalir, dan arus longkang meningkat apabila voltan longkang-ke-sumber meningkat.Lengkung meningkat secara berterusan di rantau ini, menunjukkan bahawa arus bertindak balas secara langsung kepada perubahan voltan.Peranti berkelakuan seperti perintang berubah-ubah, di mana tahap arus bergantung pada kedua-dua voltan pintu dan voltan longkang yang digunakan.Rantau ini berguna apabila variasi terkawal arus diperlukan.

Wilayah Ketepuan

Di kawasan tepu, lengkung mula mendatar, menunjukkan bahawa arus longkang tidak lagi meningkat dengan ketara dengan perubahan selanjutnya dalam voltan longkang.Peranti beroperasi dalam keadaan yang lebih stabil, memberikan arus yang hampir malar untuk voltan get tertentu.Setiap lengkung mewakili tahap voltan pintu yang berbeza, dan voltan pintu negatif yang lebih tinggi menghasilkan tahap arus yang lebih tinggi di rantau ini.

Keadaan Pinch-Off dan Kawalan Arus dalam MOSFET

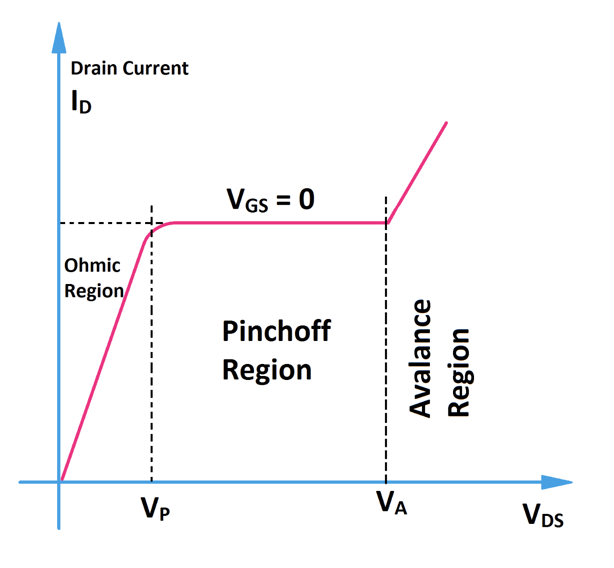

Rajah 5. MOSFET Pinch-Off dan Gelagat Semasa

Keadaan picit berlaku apabila saluran konduktif di dalam MOSFET menjadi sempit berhampiran terminal longkang apabila voltan longkang ke punca meningkat, disebabkan oleh pengembangan kawasan penyusutan yang mengurangkan lebar saluran berkesan pada hujung itu.

Apabila penyempitan ini berkembang, peningkatan selanjutnya dalam voltan longkang tidak lagi menghasilkan peningkatan arus yang ketara, kerana saluran terhad mengehadkan aliran tambahan walaupun pengaliran berterusan melalui peranti.Tingkah laku ini muncul dalam lengkung ciri di mana paras arus mula mendatar selepas voltan tertentu, menunjukkan bahawa arus tidak lagi bergantung kepada voltan longkang.

Dalam keadaan ini, arus longkang dikawal terutamanya oleh voltan get-to-source (VGS), di mana melaraskan voltan ini mengubah lebar saluran dan secara langsung menetapkan paras semasa.

Ciri V-I MOSFET Saluran P

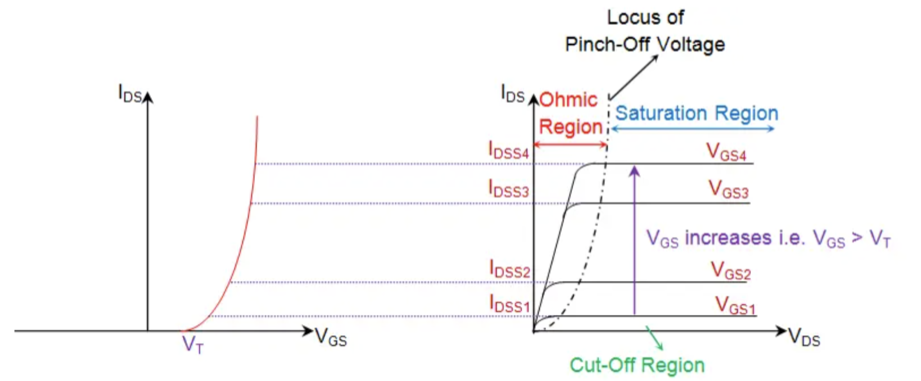

Rajah 6. Ciri-ciri MOSFET V-I Saluran P

Ciri-ciri V-I MOSFET saluran P menunjukkan bagaimana arus saliran (ID) berbeza dengan voltan longkang-ke-sumber (VDS) di bawah voltan get-ke-sumber (VGS) yang berbeza.Hubungan ini dibentangkan sebagai satu set lengkung, dengan setiap lengkung mewakili tahap voltan get tertentu.

Setiap lengkung sepadan dengan VGS yang berbeza, dan apabila magnitud voltan ini meningkat, lengkung beralih ke atas, menunjukkan tahap arus yang lebih tinggi.Ini menjelaskan bahawa arus melalui peranti sangat dipengaruhi oleh voltan pintu yang digunakan.

Pada nilai VDS yang lebih rendah, lengkung meningkat dengan cerun yang ketara, menunjukkan bahawa arus meningkat apabila voltan longkang meningkat.Apabila VDS terus meningkat, lengkung secara beransur-ansur mendatar, menunjukkan bahawa arus menjadi kurang bergantung pada perubahan selanjutnya dalam voltan longkang.

Perbezaan Antara P-Channel dan N-Channel MOSFET

Rajah 7. Litar MOSFET P-Channel lwn N-Channel

Perbezaan antara MOSFET saluran P dan saluran N ditakrifkan terutamanya oleh keperluan voltan, pembawa cas dan ciri prestasi mereka, yang semuanya mempengaruhi cara ia digunakan dalam litar.

MOSFET saluran P dihidupkan apabila voltan get-ke-sumber (VGS) negatif digunakan, manakala MOSFET saluran-N memerlukan VGS positif, dan perbezaan kekutuban ini mempengaruhi cara setiap peranti didorong dan diletakkan dalam litar, terutamanya apabila mengawal sisi bekalan kuasa yang berbeza.

Kedua-dua peranti juga berbeza dalam jenis pembawa caj yang terlibat.MOSFET saluran P menggunakan lubang, manakala MOSFET saluran N menggunakan elektron, dan kerana elektron bergerak lebih mudah melalui bahan semikonduktor, peranti saluran N secara amnya memberikan kekonduksian yang lebih baik dan tindak balas yang lebih cepat.

Ini membawa kepada perbezaan dalam prestasi, di mana MOSFET saluran N biasanya menawarkan rintangan yang lebih rendah dan kecekapan yang lebih tinggi, menjadikannya sesuai untuk aplikasi berkelajuan tinggi dan arus tinggi, manakala MOSFET saluran P sering diutamakan untuk pensuisan sisi tinggi, di mana kawalan ke atas talian bekalan positif diperlukan, walaupun prestasinya secara amnya lebih rendah.

Aplikasi MOSFET P-Channel

MOSFET saluran P biasanya digunakan dalam litar di mana kawalan arus yang mudah dan boleh dipercayai diperlukan, terutamanya pada bahagian positif bekalan kuasa.Keupayaannya untuk dihidupkan dengan voltan get negatif menjadikannya sesuai untuk konfigurasi di mana kawalan terus talian bekalan diperlukan.

Satu aplikasi biasa ialah pensuisan sisi tinggi, di mana MOSFET diletakkan di antara sumber kuasa dan beban.Dalam persediaan ini, ia membolehkan litar menyambung atau memutuskan kuasa tanpa mengganggu laluan tanah, yang membantu mengekalkan operasi yang stabil dalam banyak sistem.

Ia juga digunakan dalam litar kawalan kuasa, di mana ia mengawal aliran arus ke komponen seperti penderia, mikropengawal atau modul elektronik kecil.Ini menjadikannya berguna dalam peranti berkuasa bateri, di mana penghantaran kuasa terkawal membantu mengurus penggunaan tenaga.

Selain itu, MOSFET saluran P sering ditemui dalam litar pensuisan dan perlindungan beban, di mana ia membantu menghalang aliran arus yang tidak diingini atau membenarkan kawalan terpilih bagi bahagian sistem yang berlainan.Aplikasi ini bergantung pada keupayaan peranti untuk menyediakan pensuisan yang mudah dan berkesan dengan kerumitan kawalan yang minimum.

Kelebihan dan Had MOSFET P-Channel

Kelebihan	Had
Pensuisan sisi tinggi yang mudah	Rintangan pada yang lebih tinggi berbanding dengan saluran N
Pemanduan pintu lebih mudah dalam sesetengah litar	Keupayaan arus yang lebih rendah
Berfungsi dengan baik dengan kawalan bekalan positif	Kelajuan pensuisan yang lebih perlahan
Arus pintu minimum diperlukan	Kecekapan yang lebih rendah dalam aplikasi berkuasa tinggi
Sesuai untuk sistem voltan rendah	Kehilangan kuasa yang lebih tinggi disebabkan oleh rintangan
Pelaksanaan reka bentuk litar mudah	Saiz peranti yang lebih besar untuk prestasi yang sama
Tidak memerlukan pemandu yang kompleks dalam tetapan asas	Lebih banyak penjanaan haba di bawah beban
Baik untuk penukaran dan perlindungan beban	Kurang sesuai untuk operasi frekuensi tinggi
Serasi dengan peranti berkuasa bateri	Prestasi terhad dalam reka bentuk arus tinggi
Operasi stabil dalam litar kawalan asas	Biasanya kos yang lebih tinggi untuk prestasi yang setara

Kesimpulan

MOSFET saluran P memberi anda cara mudah untuk mengawal arus menggunakan voltan, yang menjadikannya berguna dalam banyak litar asas.Anda boleh melihat bagaimana strukturnya menyokong operasinya, dan cara voltan secara langsung mempengaruhi aliran semasa.Apabila anda bergerak melalui kawasan dan ciri operasinya, tingkah laku menjadi lebih mudah untuk difahami.Perbandingan dengan peranti saluran N juga membantu menjelaskan masa untuk menggunakan setiap jenis.Dalam litar sebenar, ia sering dipilih untuk pensuisan sisi tinggi dan tugas kawalan mudah.Walaupun ia mempunyai beberapa batasan, ia masih berfungsi dengan baik dalam banyak persediaan praktikal.Memahami asas ini membantu anda menggunakannya dengan lebih yakin dalam reka bentuk anda.
