Piawaian IPC-A-610: Semua yang Anda Perlu Tahu Mengenai Kualiti PCBA

IPC-A-610 membantu anda memahami cara menilai kualiti pemasangan elektronik, terutamanya PCBA, menggunakan piawaian visual yang jelas.Dalam artikel ini, anda akan mengetahui apakah standard itu, cara kelasnya berfungsi dan perkara yang perlu diperiksa dalam komponen, pematerian dan kualiti pemasangan keseluruhan.Anda juga akan melihat di mana ia digunakan dan faedah serta cabaran untuk menerapkannya.Ini memberi anda gambaran yang jelas tentang bagaimana kualiti dikekalkan dalam pembuatan elektronik.

Katalog

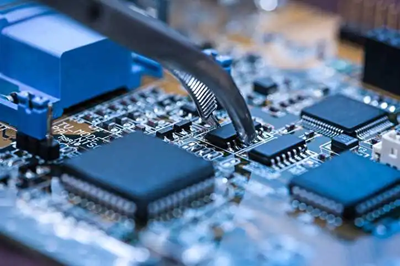

Rajah 1. Pemeriksaan PCB IPC-A-610

Apakah Piawaian IPC-A-610?

IPC-A-610 ialah piawaian yang digunakan secara meluas yang mentakrifkan kebolehterimaan pemasangan elektronik, terutamanya pemasangan papan litar bercetak (PCBA).Ia diterbitkan oleh IPC, sebuah organisasi global yang menetapkan garis panduan untuk pembuatan elektronik.Piawaian ini menyediakan kriteria visual dan deskriptif untuk membantu menentukan sama ada produk memenuhi jangkaan kualiti.Ia merangkumi pelbagai aspek pemasangan, termasuk komponen, sambungan pateri, dan mutu kerja keseluruhan.IPC-A-610 biasanya digunakan oleh pengilang, pemeriksa dan jurutera di seluruh dunia.

Tujuan utama IPC-A-610 adalah untuk memastikan kualiti dan kebolehpercayaan yang konsisten dalam produk elektronik.Ia membantu syarikat menyelaraskan proses pengeluaran mereka dengan piawaian yang diterima secara global.Dengan mengikuti garis panduan ini, pengeluar boleh mengurangkan kecacatan dan meningkatkan prestasi produk.Ia juga mewujudkan bahasa yang sama antara pembekal dan pelanggan semasa menilai pemasangan.Secara keseluruhan, IPC-A-610 memainkan peranan dalam mengekalkan kawalan kualiti di seluruh industri elektronik.

Kelas IPC-A-610 Diterangkan

Kelas 1

Kelas 1 merujuk kepada produk elektronik am di mana keperluan utama adalah fungsi asas.Produk ini biasanya kos rendah dan dihasilkan dalam jumlah yang tinggi untuk kegunaan harian.Ketidaksempurnaan kecil dibenarkan selagi peranti beroperasi dengan betul.Tumpuan bukan pada ketahanan jangka panjang tetapi pada kecekapan kos dan kebolehgunaan.Contoh biasa termasuk mainan, elektronik isi rumah asas dan alat ringkas.Matlamat utama Kelas 1 adalah untuk memastikan produk berfungsi seperti yang diharapkan tanpa tuntutan kualiti yang ketat.Pengilang mengutamakan kemampuan dan pengeluaran yang cepat daripada kebolehpercayaan yang tinggi.Produk ini tidak dijangka beroperasi dalam persekitaran yang keras atau keadaan kritikal.Kitaran hayat produk yang lebih pendek juga boleh diterima dalam kategori ini.Kelas 1 menyediakan standard fleksibel yang sesuai untuk elektronik pasaran massa.

Kelas 2

Kelas 2 termasuk produk elektronik yang memerlukan prestasi yang boleh dipercayai dalam tempoh yang panjang.Peranti ini mesti berfungsi secara konsisten tetapi tidak dianggap kritikal kehidupan.Standard ini menjangkakan tahap mutu kerja yang lebih tinggi berbanding dengan Kelas 1. Produk dalam kelas ini sering digunakan dalam persekitaran perniagaan atau perindustrian.Contohnya termasuk peralatan komunikasi, komputer riba dan peralatan pengguna.Kelas 2 menekankan operasi yang boleh dipercayai dalam keadaan biasa.Walaupun kecacatan kecil masih dibenarkan, ia tidak boleh menjejaskan prestasi atau umur panjang.Piawaian memastikan bahawa produk boleh mengendalikan penggunaan biasa tanpa kegagalan yang kerap.Pengilang memberi tumpuan kepada mengimbangi kos dan kualiti dalam kategori ini.Kelas ini digunakan secara meluas untuk elektronik yang menyokong operasi harian.

Kelas 3

Kelas 3 mewakili tahap kualiti dan kebolehpercayaan tertinggi dalam IPC-A-610.Ia terpakai kepada produk yang mesti berfungsi tanpa kegagalan dalam aplikasi.Sistem ini selalunya beroperasi dalam persekitaran yang melampau atau menuntut.Sebarang kecacatan, walaupun kecil, biasanya tidak boleh diterima dalam kelas ini.Contohnya termasuk sistem aeroangkasa, peranti perubatan dan peralatan ketenteraan.Kelas 3 memerlukan kawalan ketat ke atas kualiti untuk memastikan kebolehpercayaan maksimum.Produk mesti beroperasi secara berterusan dan selamat di bawah semua keadaan.Kegagalan dalam sistem ini boleh membawa kepada akibat yang serius, termasuk risiko keselamatan.Akibatnya, piawaian menguatkuasakan jangkaan mutu kerja tertinggi.Kelas ini penting untuk aplikasi elektronik kritikal misi.

Kriteria Penerimaan IPC-A-610 untuk Perhimpunan PCB

1. Kualiti Bersama Pateri

Sambungan pateri mesti kelihatan licin, terbentuk dengan baik dan disambungkan dengan betul pada kedua-dua komponen dan pad.Pembasahan yang baik menunjukkan sambungan elektrik dan mekanikal yang kuat.Sendi yang lemah boleh menyebabkan kegagalan terputus-putus atau sambungan lemah.Penampilan visual memainkan peranan utama dalam menentukan penerimaan.

2. Penempatan Komponen

Komponen mesti diletakkan dengan betul mengikut spesifikasi reka bentuk.Bahagian yang tidak sejajar atau condong boleh menjejaskan prestasi dan kebolehpercayaan.Peletakan yang betul memastikan sambungan elektrik adalah tepat.Ia juga membantu mengekalkan kualiti pembuatan yang konsisten.

3. Kebersihan dan Pencemaran

Pemasangan PCB mestilah bebas daripada bahan cemar seperti sisa fluks, habuk atau serpihan.Pencemaran boleh menyebabkan kakisan atau kebocoran elektrik.Papan bersih meningkatkan kebolehpercayaan dan prestasi jangka panjang.Kategori ini memastikan persekitaran pemasangan dikawal.

4. Plumbum dan Keadaan Terminal

Plumbum komponen mestilah utuh, tidak rosak dan dibentuk dengan betul.Sumbu yang bengkok atau patah boleh menyebabkan masalah sambungan.Keadaan plumbum yang betul memastikan sentuhan elektrik yang stabil.Ini juga menjejaskan ketahanan pemasangan.

5. Integriti Mekanikal

Struktur keseluruhan pemasangan PCB mestilah stabil dan selamat.Komponen tidak boleh longgar atau terpasang dengan buruk.Kekuatan mekanikal memastikan produk dapat menahan pengendalian dan operasi.Ini penting untuk kebolehpercayaan jangka panjang.

6. Piawaian Pemeriksaan Visual

Perhimpunan dinilai berdasarkan kriteria visual yang ditakrifkan oleh standard.Pemeriksa mencari kecacatan seperti retak, lompang atau salah jajaran.Garis panduan visual yang jelas membantu mengekalkan konsistensi merentas pemeriksaan.Ini memastikan penilaian kualiti yang seragam.

Keperluan Penempatan Komponen Mengikut IPC-A-610

• Penjajaran yang betul

Komponen mesti diselaraskan dengan pad yang ditetapkan pada PCB.Salah jajaran boleh menyebabkan sambungan elektrik yang lemah dan prestasi yang berkurangan.Penjajaran yang betul memastikan aliran isyarat yang tepat.Ia juga menyokong hasil pembuatan yang konsisten.

• Orientasi yang betul

Setiap komponen mesti diletakkan dalam orientasi yang betul berdasarkan tanda reka bentuk.Orientasi yang salah boleh menyebabkan kerosakan atau kegagalan litar.Pelabelan yang jelas membantu mengelakkan ralat peletakan.Orientasi adalah penting untuk komponen terkutub.

• Jarak yang Mencukupi

Komponen harus mempunyai jarak yang cukup untuk mengelakkan litar pintas dan membenarkan aliran udara yang betul.Jarak yang ketat boleh menyebabkan terlalu panas atau gangguan.Jarak yang betul juga menyokong pemeriksaan dan penyelenggaraan yang lebih mudah.Ia memastikan operasi peranti yang selamat.

• Penempatan Selamat

Komponen mesti diletakkan dengan kukuh pada PCB sebelum langkah pemasangan selanjutnya.Bahagian yang longgar boleh beralih semasa pengeluaran, menyebabkan kecacatan.Peletakan selamat meningkatkan ketepatan pemasangan.Ia juga meningkatkan kestabilan keseluruhan produk.

• Penempatan Konsisten Merentas Unit

Semua perhimpunan hendaklah mengekalkan piawaian penempatan yang seragam.Ketekalan memastikan prestasi boleh diramal merentas produk.Ia juga memudahkan pemeriksaan dan kawalan kualiti.Ini penting untuk pengeluaran berskala besar.

• Mengelakkan Tergantung dan Tersalah Letak

Komponen tidak boleh melampaui kawasan yang ditetapkan.Bahagian yang tergantung boleh mengganggu komponen atau kepungan lain.Peletakan yang betul memastikan keserasian dengan reka bentuk produk akhir.Ia juga menghalang masalah mekanikal.

Keperluan Memateri Mengikut IPC-A-610

1. Pembasahan yang betul

Pateri mesti basah sepenuhnya kedua-dua plumbum komponen dan pad.Pembasahan yang baik mewujudkan ikatan yang kuat dan memastikan kekonduksian.Pembasahan yang lemah boleh mengakibatkan sambungan yang lemah atau tidak boleh dipercayai.Kelancaran visual menunjukkan pembasahan yang betul.

2. Fillet Pateri yang Boleh Diterima

Fillet pateri hendaklah mempunyai bentuk licin dan cekung.Bentuk ini menunjukkan sendi yang kuat dan stabil.Pateri yang berlebihan atau tidak mencukupi boleh melemahkan sambungan.Pembentukan fillet yang betul diperlukan untuk kebolehpercayaan.

3. Ketiadaan Jambatan Pateri

Pateri tidak seharusnya membuat sambungan yang tidak diingini antara pad bersebelahan.Jambatan boleh menyebabkan litar pintas dan kegagalan peranti.Pemisahan yang jelas antara sendi diperlukan.Ini memastikan fungsi litar yang betul.

4. Kawalan Lompang dan Jurang

Sambungan pateri tidak boleh mengandungi lompang atau celah yang berlebihan.Lompang boleh mengurangkan kekuatan mekanikal dan kekonduksian.Kehadiran kekosongan minimum boleh diterima bergantung pada kelas.Teknik pematerian yang betul membantu mengurangkan kecacatan.

5. Tiada Sambungan Pateri Sejuk

Sendi sejuk kelihatan kusam dan kasar, menunjukkan ikatan yang lemah.Sendi ini boleh menyebabkan kegagalan sekejap.Pemanasan yang betul memastikan sambungan pateri licin dan berkilat.Ini meningkatkan kebolehpercayaan.

6. Liputan Pateri yang Konsisten

Pateri mesti sama rata menutup kawasan sambungan tanpa limpahan.Liputan yang tidak rata boleh melemahkan sambungan.Konsistensi memastikan kualiti seragam merentas perhimpunan.Ia juga meningkatkan hasil pemeriksaan visual.

Aplikasi IPC-A-610 dalam Pembuatan Elektronik

1. Pembuatan Elektronik Pengguna

Digunakan dalam peranti seperti telefon pintar, TV dan komputer riba.Ia memastikan produk memenuhi standard kualiti asas.Pengilang bergantung padanya untuk konsistensi pengeluaran besar-besaran.Ia membantu mengurangkan kecacatan dalam output volum tinggi.

2. Elektronik Automotif

Digunakan dalam sistem kawalan kenderaan dan unit infotainmen.Ia memastikan kebolehpercayaan dalam keadaan yang berbeza-beza.Sistem automotif memerlukan prestasi yang konsisten.Piawaian ini menyokong jaminan kualiti.

3. Aeroangkasa dan Sistem Pertahanan

Digunakan dalam peralatan misi kritikal seperti navigasi dan sistem komunikasi.Ia memastikan tahap kebolehpercayaan tertinggi.Kegagalan tidak boleh diterima dalam aplikasi ini.IPC-A-610 menyokong keperluan kualiti yang ketat.

4. Pembuatan Peranti Perubatan

Digunakan dalam peralatan seperti peranti pemantauan dan alat diagnostik.Ia memastikan operasi yang selamat dan boleh dipercayai.Elektronik perubatan mesti memenuhi standard yang tinggi.Piawaian ini membantu mengekalkan integriti produk.

5. Peralatan Perindustrian

Digunakan dalam sistem kawalan jentera dan peralatan automasi.Ia memastikan prestasi yang konsisten dalam persekitaran yang mencabar.Kebolehpercayaan adalah penting untuk operasi berterusan.IPC-A-610 menyokong fungsi jangka panjang.

6. Telekomunikasi

Digunakan dalam peralatan rangkaian dan peranti komunikasi.Ia memastikan penghantaran isyarat yang stabil.Kebolehpercayaan yang tinggi diperlukan untuk perkhidmatan tanpa gangguan.Piawaian membantu mengekalkan prestasi sistem.

Faedah Mengikuti Piawaian IPC-A-610

• Meningkatkan kebolehpercayaan dan prestasi produk

• Memastikan kualiti yang konsisten merentas kumpulan pengeluaran

• Mengurangkan kecacatan dan kos kerja semula

• Menyediakan garis panduan pemeriksaan yang jelas

• Meningkatkan kepercayaan dan kepuasan pelanggan

• Menyokong penyeragaman global dalam pembuatan

Cabaran dalam Melaksanakan IPC-A-610

• Memerlukan latihan yang sesuai untuk pemeriksa dan pekerja

• Meningkatkan pengeluaran dan kos pematuhan

• Memerlukan kemas kini berterusan dengan semakan baharu

• Tafsiran kriteria mungkin berbeza antara pasukan

• Memerlukan proses kawalan kualiti yang ketat

• Boleh melambatkan pengeluaran dalam persekitaran volum tinggi

IPC-A-610 lwn IPC J-STD-001 lwn Piawaian ISO

Ciri-ciri	IPC-A-610	IPC J-STD-001	Piawaian ISO (cth., ISO 9001)
Fokus Utama	Mentakrifkan kebolehterimaan pemasangan elektronik menggunakan kriteria visual	Mentakrifkan keperluan untuk pemasangan elektrik dan elektronik yang dipateri	Mentakrifkan kualiti keperluan sistem pengurusan (QMS).
Skop	Penutup pemeriksaan pemasangan PCB yang telah siap (PCBA)	Penutup bahan, kaedah dan kawalan proses untuk pematerian	Penutup proses organisasi merentas semua operasi
Permohonan Tahap	Produk akhir peringkat pemeriksaan dan penerimaan	Pembuatan dan peringkat proses pemasangan	Keseluruhan organisasi dan proses perniagaan
Jenis Pemeriksaan	100% visual pemeriksaan menggunakan imej dan garis panduan standard	Proses pengesahan, ujian dan pengesahan mutu kerja	Dalaman dan audit luaran berdasarkan prosedur yang didokumenkan
Sasaran Pengguna	Kualiti pemeriksa, juruaudit, penyelia pengeluaran	Proses jurutera, juruteknik, operator pematerian	Pengurusan pasukan, pengurus kualiti, juruaudit
Tahap Perincian	Perincian sederhana dengan contoh visual dan had penerimaan	Perincian tinggi dengan proses teknikal yang ketat dan keperluan bahan	peringkat tinggi rangka kerja tanpa butiran teknikal khusus produk
Memateri Liputan	Menilai pateri penerimaan bersama selepas pemasangan	Menentukan bahan pematerian, suhu, dan kawalan proses	Tidak mentakrifkan pematerian atau proses pembuatan teknikal
Pensijilan	IPC pensijilan (program CIS, CIT, MIT)	IPC pensijilan (CIS, CIT untuk J-STD-001)	Pihak ketiga pensijilan (cth., ISO 9001:2015)
Kegunaan Industri	elektronik pembuatan dan pemeriksaan pemasangan PCB	elektronik pengeluaran dan operasi pematerian	Semua industri termasuk pembuatan, perkhidmatan, dan penjagaan kesihatan
Kebolehpercayaan Kelas	3 kelas (Kelas 1, Kelas 2, Kelas 3) berdasarkan kebolehpercayaan produk	Menggunakan sama 3 kelas sejajar dengan IPC-A-610	Tiada produk sistem klasifikasi
Kawalan Proses	Terhad kepada pengesahan penerimaan perhimpunan siap	Kawalan ketat proses pematerian dan standard mutu kerja	Fokus pada penambahbaikan berterusan dan konsistensi proses
Kriteria Visual	Penggunaan meluas foto/ilustrasi untuk keputusan lulus/gagal	Visual yang minima bimbingan;memberi tumpuan kepada keperluan proses yang boleh diukur	Tiada visual kriteria pemeriksaan
Dokumentasi	Rujukan visual manual dengan kriteria penerimaan	Teknikal standard dengan keperluan prosedur terperinci	QMS yang didokumenkan prosedur, rekod dan polisi
Global Pengiktirafan	secara meluas diiktiraf dalam industri pembuatan elektronik	secara meluas diiktiraf untuk piawaian pematerian di seluruh dunia	Di peringkat antarabangsa diiktiraf merentasi semua industri
Tujuan	Seragamkan kriteria penerimaan untuk pemasangan PCB	pastikan proses pematerian yang konsisten dan boleh dipercayai	pastikan pengurusan kualiti yang konsisten dan kepuasan pelanggan

Kesimpulan

IPC-A-610 memberikan peraturan yang jelas untuk memeriksa pemasangan elektronik, termasuk sambungan pateri, peletakan komponen, kebersihan dan kekuatan keseluruhan.Tiga kelasnya mentakrifkan tahap kualiti yang berbeza berdasarkan tahap kebolehpercayaan produk itu.Ia membantu meningkatkan kualiti produk, mengurangkan kecacatan dan mencipta hasil yang konsisten, tetapi ia juga memerlukan latihan yang betul dan proses yang teliti.Secara keseluruhannya, adalah penting untuk menghasilkan produk elektronik yang boleh dipercayai dalam banyak industri.
