Apa Yang Membuatkan HDI PCB Berbeza Daripada PCB Standard

Anda mungkin perasan bahawa papan litar kelihatan serupa pada mulanya, tetapi reka bentuknya boleh berbeza-beza bergantung pada cara ia dibina.Apabila anda membandingkan HDI PCB dan standard PCB, perbezaan menjadi lebih jelas dalam saiz, susun atur dan prestasi.Sesetengah papan dibuat untuk tugas mudah, manakala yang lain direka untuk memuatkan lebih banyak sambungan ke dalam ruang kecil.Memahami cara papan ini berbeza membantu anda melihat sebab peranti tertentu kekal padat semasa masih mengendalikan fungsi yang kompleks.

Katalog

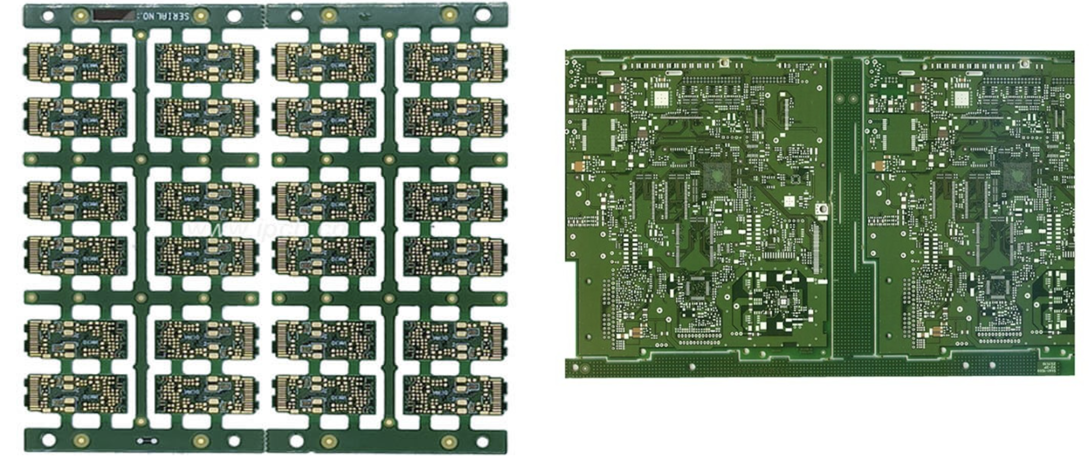

Rajah 1. HDI PCB vs Reka Letak PCB Standard

Apakah itu PCB HDI dan PCB Biasa

Papan litar bercetak (PCB) ialah platform rata yang menyediakan sokongan mekanikal dan sambungan elektrik untuk komponen elektronik.Komponen dipasang pada papan, manakala jejak konduktif membawa isyarat di antara mereka, membolehkan litar berfungsi dalam bentuk yang teratur dan stabil tanpa memerlukan pendawaian berasingan.

PCB biasa ialah papan standard yang digunakan dalam banyak peranti elektronik.Ia biasanya menampilkan struktur ringkas dengan bilangan lapisan yang terhad, di mana kesan lebih luas dan jarak lebih besar, menjadikan reka bentuk lebih mudah untuk dihasilkan dan sesuai untuk aplikasi umum.

HDI PCB (High-Density Interconnect PCB) direka bentuk untuk menyokong lebih banyak sambungan dalam ruang yang lebih kecil.Ia menggunakan jejak yang lebih halus, jarak yang lebih rapat dan sambungan lapisan lanjutan, membolehkan lebih banyak komponen disepadukan ke dalam susun atur yang padat.

Kedua-dua jenis mempunyai fungsi asas yang sama dalam litar, di mana isyarat elektrik bergerak melalui jejak antara komponen untuk membolehkan operasi yang betul.Perbezaan utama terletak pada seberapa cekap sambungan ini diatur.

HDI PCB vs Biasa PCB: Perbezaan Utama

Ciri	HDI PCB	PCB biasa
Saiz Fizikal	Lebih kecil dan lebih padat, direka untuk memuatkan lebih banyak fungsi dalam ruang terhad	Lebih besar dan kurang padat, memerlukan lebih banyak kawasan papan untuk fungsi yang sama
Struktur dan Lapisan	Menggunakan lapisan binaan dengan kiraan lapisan yang lebih tinggi, membenarkan penghalaan kompleks dalam bentuk nipis	Menggunakan lebih sedikit lapisan dengan struktur yang lebih ringkas, mengehadkan fleksibiliti penghalaan
Ketumpatan Pendawaian	Ketumpatan yang sangat tinggi, menyokong lebih banyak sambungan di kawasan kecil menggunakan kesan halus	Ketumpatan yang lebih rendah, jarak yang lebih luas mengehadkan bilangan sambungan
Lebar Garisan dan Jarak	Jejak sempit dan jarak yang ketat membolehkan susun atur padat dan peletakan komponen padat	Jejak dan jarak yang lebih luas memerlukan lebih banyak ruang dan mengurangkan kecekapan susun atur
Melalui Teknologi	Menggunakan mikrovia, vias buta dan vias terkubur untuk sambungan yang fleksibel dan menjimatkan ruang	Menggunakan terutamanya melalui lubang melalui yang melalui seluruh papan
Integriti Isyarat	Laluan isyarat yang lebih pendek mengurangkan kelewatan dan kehilangan isyarat, meningkatkan prestasi dalam litar berkelajuan tinggi	Laluan isyarat yang lebih panjang boleh meningkatkan kelewatan dan kemerosotan isyarat
Kawalan Bunyi dan Gangguan	Kawalan gangguan elektromagnet yang lebih baik disebabkan susun atur yang padat dan penghalaan yang dioptimumkan	Lebih terdedah kepada bunyi bising kerana kesan yang lebih panjang dan susun atur yang kurang terkawal
Prestasi Terma	Pengagihan haba yang lebih baik menyokong operasi yang stabil dalam peranti padat dan berprestasi tinggi	Pengendalian haba asas, mungkin memerlukan pertimbangan reka bentuk tambahan untuk kawalan haba
Proses Pengilangan	Memerlukan proses lanjutan seperti penggerudian laser dan pembentukan lapisan berjujukan	Menggunakan proses standard seperti penggerudian mekanikal dan susun lapisan mudah
Kerumitan Reka Bentuk	Reka bentuk yang lebih kompleks kerana keperluan ketumpatan dan ketepatan yang tinggi	Reka bentuk yang lebih ringkas, lebih mudah untuk dirancang dan dilaksanakan
kos	Kos yang lebih tinggi disebabkan oleh bahan termaju, pembuatan yang tepat dan usaha reka bentuk	Kos yang lebih rendah kerana bahan dan kaedah pembuatan yang lebih mudah
Penggunaan Aplikasi	Digunakan dalam peranti padat dan berprestasi tinggi seperti telefon pintar dan elektronik canggih	Digunakan dalam elektronik umum yang saiz dan prestasinya kurang kritikal

Melalui Jenis dan Sambungan Lapisan

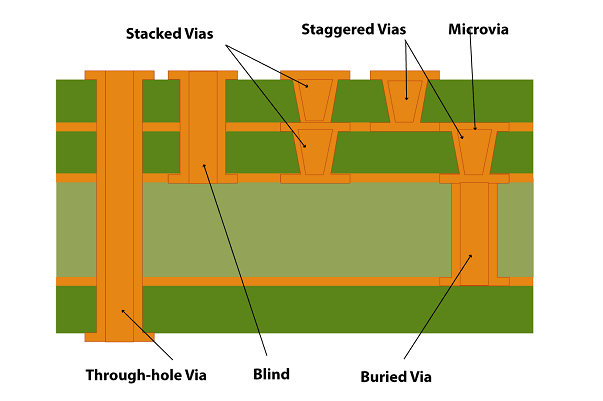

Rajah 2. PCB Melalui Jenis dan Sambungan Lapisan

Melalui Lubang Melalui dalam PCB Standard

Melalui lubang telus memanjang dari lapisan atas ke lapisan bawah, mewujudkan sambungan berterusan merentas semua lapisan.Ia dibentuk menggunakan penggerudian mekanikal diikuti dengan penyaduran konduktif, satu proses yang terkenal dengan kesederhanaan dan kebolehpercayaannya.Oleh kerana melalui melalui seluruh papan, ia menempati ruang pada setiap lapisan, yang mengehadkan pilihan penghalaan dan mengurangkan kawasan yang tersedia dalam reka bentuk padat.

Vias Buta dan Terkubur dalam PCB HDI

Vias buta menyambungkan lapisan luar ke satu atau lebih lapisan dalam, manakala vias terkubur hanya menyambungkan lapisan dalaman dan kekal tertutup di dalam papan.Memandangkan vias ini tidak meluas melalui ketebalan penuh, ia membantu menjimatkan ruang dan membolehkan penggunaan setiap lapisan dengan lebih cekap.Pendekatan sambungan terpilih ini menyokong penghalaan yang lebih fleksibel dan membantu mengekalkan susun atur yang padat.

Microvias dan Peranan Mereka dalam HDI

Mikrovia adalah vias yang sangat kecil yang dicipta menggunakan kaedah penggerudian yang tepat, membolehkan mereka diletakkan lebih rapat dan meningkatkan ketumpatan sambungan.Kedalaman pendek mereka mencipta laluan yang lebih pendek antara lapisan, menyokong pemindahan isyarat yang lebih cekap.Ia sering disusun dalam konfigurasi bertindan atau berperingkat untuk menyambung berbilang lapisan sambil mengekalkan struktur padat.

Proses Pembuatan dan Kerumitan

Kaedah Pembuatan PCB Standard

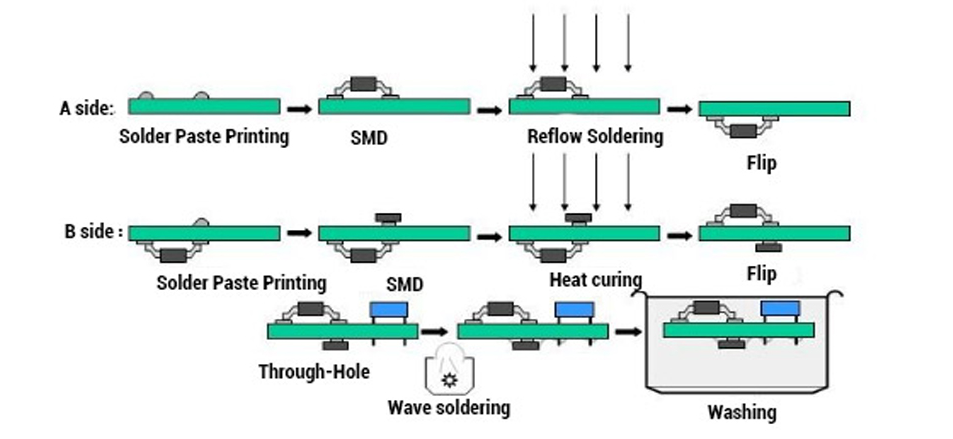

Rajah 3. Proses Pemasangan PCB Standard

Pengeluaran PCB standard mengikut proses yang jelas dan berstruktur di mana komponen dipasang dan disambung secara elektrik secara berperingkat.Proses ini bermula dengan percetakan tampal pateri, di mana lapisan pateri nipis digunakan pada kawasan tertentu papan.Komponen yang dipasang di permukaan kemudian diletakkan pada papan, diikuti dengan pematerian aliran semula, di mana haba mencairkan pateri untuk membentuk sambungan yang stabil.

Untuk papan dengan komponen di kedua-dua belah, proses diulang dengan penjajaran yang teliti.Komponen lubang telus dimasukkan ke dalam lubang yang digerudi dan diikat menggunakan pematerian gelombang, di mana pateri cair mengalir merentasi papan untuk mencipta sambungan yang boleh dipercayai.Peringkat pembersihan akhir membuang sebarang sisa untuk memastikan fungsi yang betul dan kebolehpercayaan jangka panjang.

Kaedah Pengilangan HDI

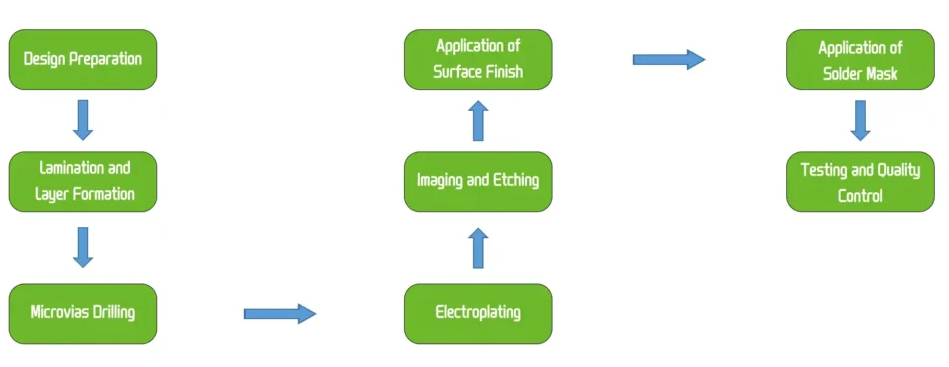

Rajah 4. Proses Pengilangan PCB HDI

Pengeluaran HDI PCB mengikut urutan terkawal proses yang direka bentuk untuk menyokong ciri-ciri halus dan susun atur yang padat.Proses ini bermula dengan penyediaan reka bentuk, di mana susun atur papan ditakrifkan berdasarkan sambungan dan struktur lapisan yang diperlukan.Ini diikuti dengan laminasi dan pembentukan lapisan, di mana bahan teras dan lapisan binaan diikat untuk mencipta struktur asas.

Seterusnya, penggerudian mikrovias dilakukan menggunakan kaedah yang tepat untuk mencipta titik sambungan kecil antara lapisan.Vias ini kemudiannya diisi dan diperkukuh melalui penyaduran elektrik, membentuk laluan konduktif yang boleh dipercayai.Selepas ini, pengimejan dan etsa mentakrifkan corak litar halus pada setiap lapisan dengan ketepatan yang tinggi.

Papan kemudiannya menjalani kemasan permukaan untuk menyediakan titik sambungan bagi komponen, diikuti dengan penggunaan topeng pateri untuk melindungi litar dan mengelakkan sambungan yang tidak diingini.Akhir sekali, ujian dan kawalan kualiti memastikan bahawa lembaga memenuhi piawaian prestasi dan kebolehpercayaan yang diperlukan.

Kelebihan dan Kekurangan HDI PCB dan Standard PCB

taip	Kelebihan	Had
HDI PCB	Saiz padat menyokong peranti yang lebih kecil dan penggunaan ruang yang cekap	Kos pengeluaran yang lebih tinggi disebabkan oleh bahan dan proses yang canggih
	Ketumpatan penghalaan yang tinggi membolehkan lebih banyak sambungan dalam kawasan terhad	Reka bentuk yang kompleks memerlukan perancangan dan kepakaran yang teliti
	Jejak yang lebih halus meningkatkan fleksibiliti reka letak	Pembuatan lebih menuntut dan memerlukan ketepatan
	Laluan isyarat yang lebih pendek menyokong prestasi elektrik yang lebih baik	Masa pengeluaran dan pembangunan yang lebih lama
	Lanjutan melalui struktur membolehkan reka bentuk yang kompleks	Lebih sukar untuk dibaiki atau diubah suai
	Sesuai untuk elektronik berkelajuan tinggi dan moden	Tidak kos efektif untuk aplikasi mudah
PCB standard	Struktur ringkas menyokong reka bentuk dan pembuatan yang mudah	Saiz yang lebih besar mengehadkan aplikasi padat
	Kos yang lebih rendah menjadikannya sesuai untuk aplikasi sensitif bajet	Ketumpatan penghalaan yang lebih rendah menyekat reka bentuk litar yang kompleks
	Kaedah pengeluaran yang tersedia secara meluas	Jejak yang lebih luas mengurangkan kecekapan susun atur
	Prestasi yang boleh dipercayai untuk elektronik am	Laluan isyarat yang lebih panjang boleh menjejaskan prestasi
	Lebih mudah untuk membaiki dan mengubah suai	Sokongan terhad untuk aplikasi berkelajuan tinggi atau berketumpatan tinggi
	Masa pengeluaran yang lebih singkat	Tidak sesuai untuk sistem elektronik padat atau canggih

Bila Perlu Menggunakan HDI PCB vs Standard PCB

Pilihan antara PCB HDI dan PCB standard bergantung pada keperluan reka bentuk seperti saiz, prestasi dan kos, dengan setiap jenis sesuai dengan tahap kerumitan dan kekangan ruang yang berbeza.

PCB HDI digunakan dalam aplikasi yang memerlukan susun atur padat dan ketumpatan sambungan yang tinggi, di mana banyak komponen mesti dimuatkan ke dalam kawasan terhad.Mereka menyokong reka bentuk kompleks dengan sambungan jarak rapat dan sesuai untuk sistem yang mengendalikan penghantaran isyarat pantas atau memerlukan penggunaan ruang papan yang cekap.Ini menjadikannya praktikal untuk peranti yang saiz dan prestasinya adalah kritikal.

PCB standard lebih sesuai untuk reka bentuk dengan susun atur yang lebih ringkas dan keperluan kos yang lebih rendah, di mana ruang bukanlah had utama dan kerumitan litar kekal sederhana.Struktur mereka membolehkan reka bentuk dan pengeluaran yang lebih mudah, menjadikannya pilihan praktikal untuk sistem elektronik tujuan umum.

Aplikasi Biasa PCB HDI

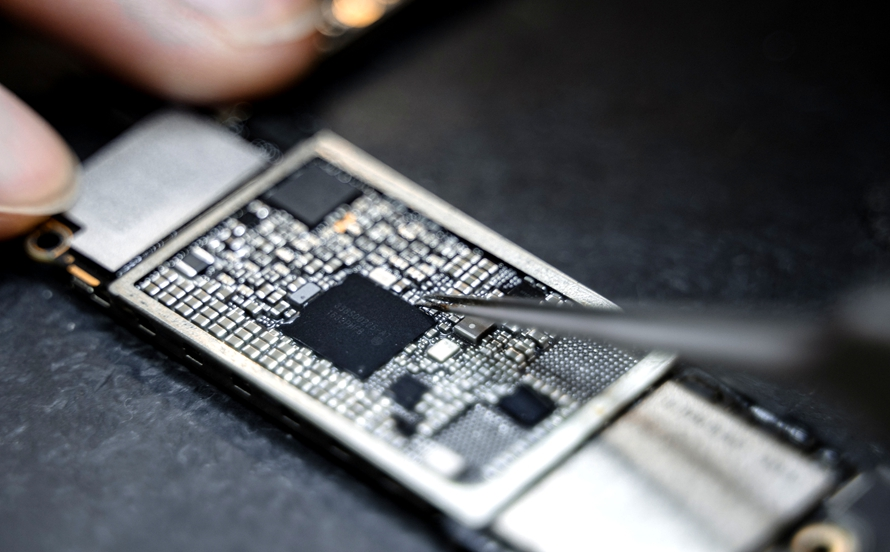

Rajah 5. HDI PCB dalam Compact Electronics

PCB HDI digunakan secara meluas dalam sistem elektronik moden di mana saiz padat dan prestasi tinggi diperlukan, kerana ia membolehkan banyak komponen dan sambungan disusun dalam ruang yang terhad sambil mengekalkan operasi yang boleh dipercayai.

Dalam telefon pintar dan elektronik mudah alih, papan ini menyokong reka letak padat untuk pemproses, memori dan modul komunikasi, membolehkan anda mengekalkan prestasi yang kukuh dalam reka bentuk yang tipis.

Dalam peranti boleh pakai seperti jam tangan pintar dan penjejak kecergasan, HDI PCB membolehkan pembinaan ringan dan padat, di mana ruang dalaman yang terhad memerlukan penggunaan kawasan yang tersedia dengan cekap tanpa mengurangkan kefungsian.

Dalam sistem automotif, ia digunakan dalam modul kawalan, sistem penderiaan dan unit sokongan pemandu lanjutan, di mana prestasi yang stabil dan keupayaan untuk mengurus berbilang sambungan dalam ruang terkurung adalah penting.

Dalam peralatan komunikasi, termasuk sistem rangkaian dan wayarles, HDI PCB menyokong penghantaran isyarat berkelajuan tinggi dan susun atur litar padat, membantu mengekalkan prestasi yang konsisten dalam reka bentuk padat.

Kesimpulan

Memilih antara HDI PCB dan standard PCB menjadi lebih jelas apabila anda memahami cara setiap satu dibina dan digunakan.Anda boleh melihat bagaimana saiz, ketumpatan sambungan dan prestasi semuanya memainkan peranan dalam cara papan berfungsi.Papan HDI menyokong reka bentuk padat dan kompleks, manakala papan standard kekal praktikal untuk persediaan yang lebih ringkas dan mesra kos.Setiap jenis memenuhi keperluan yang berbeza, bergantung pada jumlah ruang dan prestasi yang diperlukan.Dengan memahami perbezaan ini, anda boleh memadankan jenis papan dengan lebih baik dengan aplikasi yang dimaksudkan.
