Apakah itu Hall Effect Transduser dan Cara Ia Berfungsi

Anda menjumpai penderia kesan Hall dalam banyak peranti harian, namun operasinya boleh berasa tidak jelas pada mulanya.Pandangan yang lebih dekat menunjukkan cara penderia ini bertindak balas terhadap medan magnet dan menukar tindak balas itu menjadi isyarat elektrik yang boleh digunakan.Semasa anda meneliti konsep, anda mula melihat bagaimana arus, medan magnet dan sifat bahan semuanya bersambung.Dengan penerangan ringkas dan contoh praktikal, topik menjadi lebih mudah untuk diikuti dan berkaitan dengan litar dan sistem sebenar yang mungkin anda hadapi.

Katalog

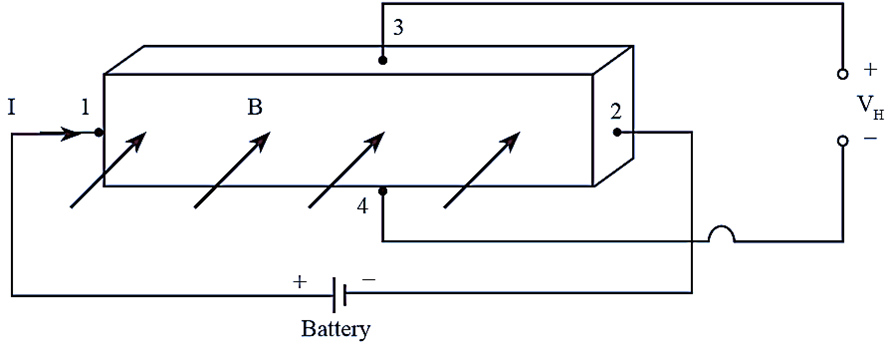

Rajah 1. Rajah Transduser Kesan Dewan

Apakah itu Hall Effect Transducer

Hall Effect Transducer ialah peranti elektronik yang mengesan medan magnet dan menukarkannya kepada isyarat elektrik yang boleh diukur.Operasinya adalah berdasarkan kesan Hall, di mana bahan pembawa arus menghasilkan voltan kecil merentasi sisinya apabila terdedah kepada medan magnet berserenjang dengan arah aliran arus.Melalui kesan ini, transduser menukar kekuatan medan magnet kepada output elektrik yang boleh diukur.

Penukaran ini berguna kerana isyarat elektrik lebih mudah diukur, diproses dan digunakan dalam litar berbanding medan magnet itu sendiri.Output berubah dengan medan yang digunakan, membolehkan keadaan magnet diwakili sebagai isyarat voltan yang boleh dibaca.Akibatnya, transduser menyediakan cara langsung dan berkesan untuk mengesan kehadiran dan kekuatan medan magnet dalam bentuk yang boleh digunakan oleh litar elektronik.

Struktur dan Prinsip Kerja Transduser Kesan Dewan

Rajah 2. Struktur Transduser Kesan Dewan

Sebuah Hall Effect Transducer dibina di sekeliling jalur semikonduktor nipis dengan empat terminal diletakkan pada titik tertentu.Sepasang terminal membawa arus masukan melalui jalur, manakala pasangan lain mengumpul voltan keluaran.Medan magnet digunakan merentasi jalur pada sudut tepat ke laluan semasa, kerana susunan ini membolehkan transduser menghasilkan output elektriknya.

Semasa operasi, arus mengalir melalui jalur semikonduktor dari satu sisi ke sisi yang lain.Apabila tiada medan magnet hadir, pembawa cas bergerak di sepanjang laluan semasa tanpa menghasilkan voltan yang ketara merentasi terminal output.Apabila medan magnet digunakan berserenjang dengan laluan itu, pembawa cas yang bergerak ditolak ke sisi dan mula berkumpul di sepanjang satu sisi jalur.

Pergerakan cas ke tepi ini mewujudkan perbezaan potensi elektrik antara terminal keluaran.Perbezaan itu muncul sebagai voltan Hall, yang merupakan keluaran transduser yang boleh diukur.Dengan cara ini, jalur semikonduktor menyediakan laluan untuk aliran arus, medan magnet menyebabkan pesongan cas, dan terminal output menangkap voltan yang terhasil.

Voltan Dewan dan Bagaimana Ia Dijana

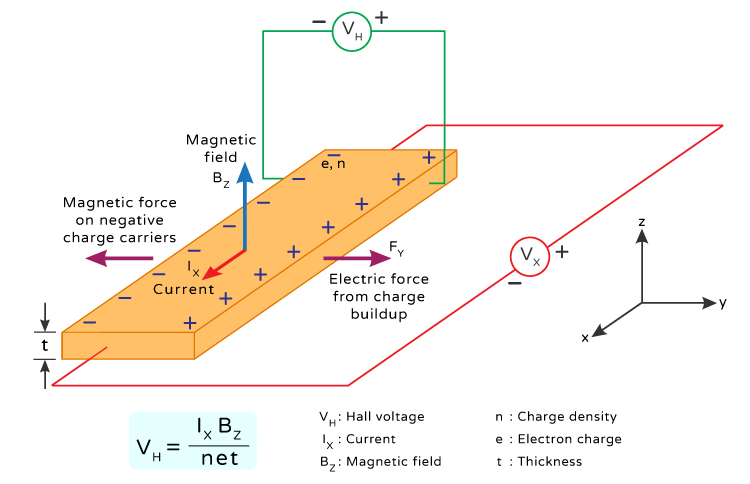

Rajah 3. Penjanaan Voltan Dewan

Voltan dewan ialah voltan kecil yang muncul merentasi bahan pembawa arus apabila medan magnet digunakan berserenjang dengan arah aliran arus.Medan menolak pembawa cas bergerak ke sisi, menyebabkan mereka berkumpul pada satu bahagian bahan manakala bahagian bertentangan dibiarkan dengan cas bertentangan, dan pemisahan cas ini mencipta perbezaan dalam potensi elektrik yang dikenali sebagai voltan Hall.

Saiz voltan Hall bergantung pada arus, kekuatan medan magnet, bahan, dan ketebalan elemen penderiaan.Ia meningkat apabila arus atau medan magnet menjadi lebih besar, dan ia berkurangan apabila bahan lebih tebal ke arah medan.

Ungkapan ringkas untuk hubungan ini ialah V_H = (I × B) / (n × e × t), di mana V_H ialah voltan Dewan, saya adalah arus, B ialah medan magnet, n ialah ketumpatan pembawa cas, e ialah cas elektron, dan t ialah ketebalan bahan.Ungkapan ini menunjukkan faktor utama yang mengawal voltan keluaran tanpa menambah butiran matematik yang tidak perlu.

Bahan yang Digunakan dalam Penderia Kesan Dewan

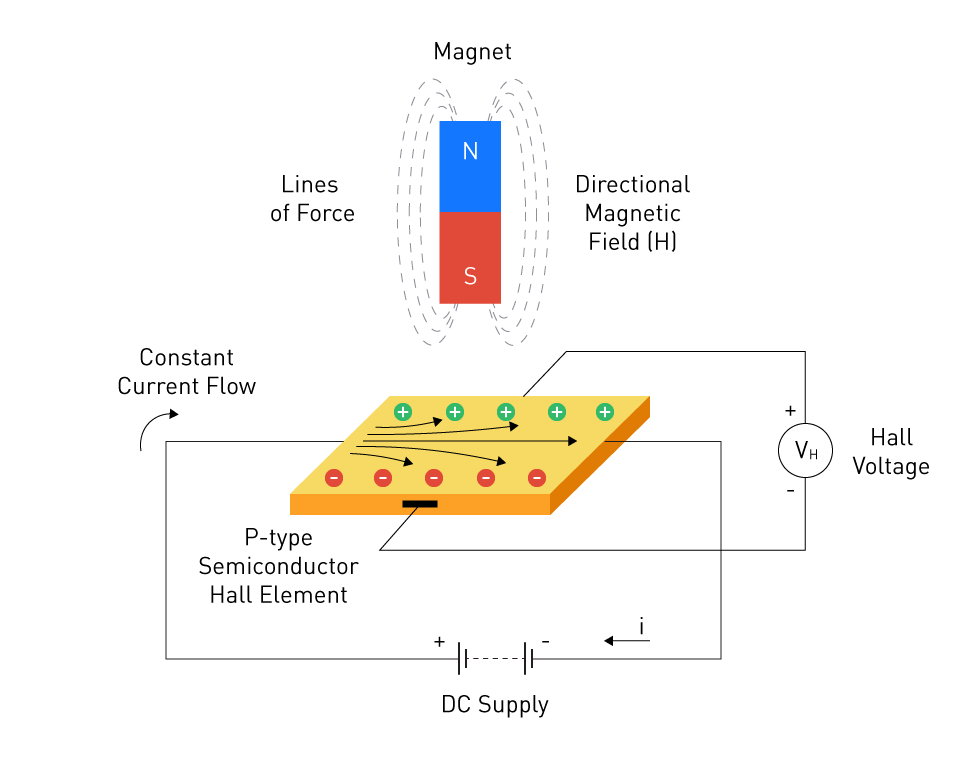

Rajah 4. Persediaan Sensor Dewan Semikonduktor

Peranti Hall Effect boleh dibuat daripada kedua-dua logam dan semikonduktor, kerana kedua-duanya boleh menghasilkan voltan Hall apabila arus mengalir melaluinya dengan kehadiran medan magnet.Dalam logam, kesannya biasanya sangat kecil, yang menjadikan output lebih sukar untuk dikesan dan digunakan dalam aplikasi penderiaan.Atas sebab itu, kebanyakan peranti Hall Effect diperbuat daripada bahan semikonduktor dan bukannya logam biasa.

Semikonduktor biasanya lebih disukai kerana ia menawarkan sensitiviti yang lebih tinggi.Ini bermakna mereka menghasilkan voltan Hall yang lebih besar di bawah keadaan yang sama, menjadikan output lebih mudah untuk diukur.Output yang lebih kuat juga membantu peranti bertindak balas dengan lebih jelas kepada perubahan dalam medan magnet.

Bahan yang digunakan dalam elemen penderiaan mempunyai kesan langsung pada voltan keluaran dan ketepatan pengukuran.Sifat seperti ketumpatan pembawa cas dan ketebalan bahan mempengaruhi berapa banyak voltan Hall dihasilkan.Bahan yang menghasilkan output yang lebih besar dan lebih stabil secara amnya lebih sesuai untuk pengukuran yang tepat.

Jenis Penderia Kesan Dewan

Penderia Kesan Dewan Analog

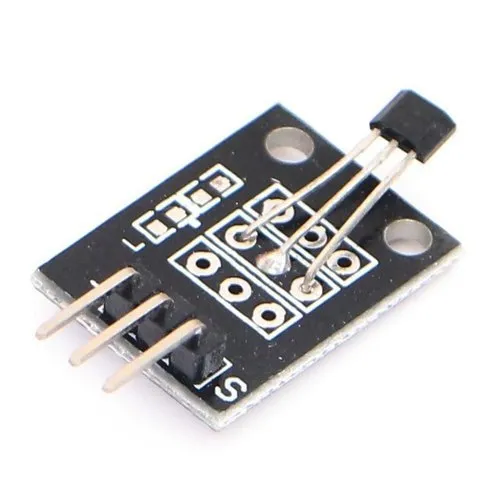

Rajah 5. Modul Penderia Kesan Dewan Analog

Penderia Kesan Dewan Analog menghasilkan voltan keluaran berterusan yang berubah mengikut perkadaran dengan medan magnet yang digunakan.Apabila medan magnet menjadi lebih kuat atau lemah, voltan keluaran berubah dengannya, membolehkan sensor menunjukkan variasi beransur-ansur dan bukannya hanya satu keadaan.Kerana output mengikuti medan secara berterusan, jenis sensor ini berguna apabila litar perlu mengukur berapa banyak perubahan medan magnet, bukan hanya sama ada ia hadir.

Jenis ini biasanya digunakan dalam pengesan kedudukan, pengesan semasa dan tugasan pengukuran lain yang memerlukan output yang lancar dan boleh dibaca.Ia amat sesuai untuk pengukuran yang tepat kerana walaupun perubahan kecil dalam medan magnet boleh muncul dalam isyarat keluaran, menjadikan pergerakan halus atau variasi medan lebih mudah untuk dikesan.

Penderia Kesan Dewan Digital

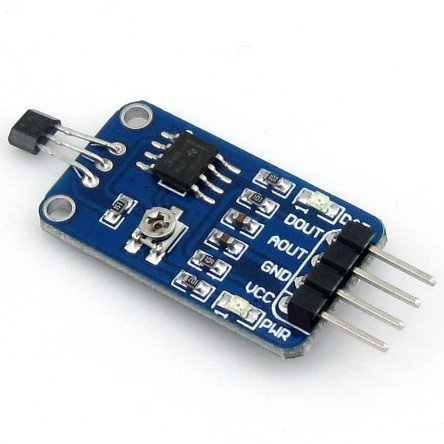

Rajah 6. Modul Sensor Kesan Dewan Digital

Penderia Kesan Dewan Digital menyediakan output diskret, biasanya isyarat ON atau OFF, bukannya voltan yang sentiasa berubah-ubah.Mereka beroperasi dengan titik pensuisan dalaman, sering dipanggil ambang magnet, jadi apabila medan magnet mencapai atau melepasi tahap itu, output berubah keadaan.Apabila medan jatuh di bawah tahap keluaran yang ditentukan, output kembali kepada keadaan asalnya, memberikan sistem elektronik isyarat pensuisan yang jelas dan mudah dibaca.

Oleh kerana ia bertindak balas kepada tahap ambang dan bukannya perubahan medan secara beransur-ansur, penderia Hall Effect digital digunakan secara meluas dalam sistem pensuisan dan pengesanan.Aplikasi biasa termasuk pengesanan buka dan tutup pintu, pensuisan had, penderiaan jarak, pengiraan nadi dan pengesanan kedudukan, di mana tujuan utamanya adalah untuk menentukan sama ada sasaran magnet telah mencapai titik tertentu.

Aplikasi Hall Effect Transducers

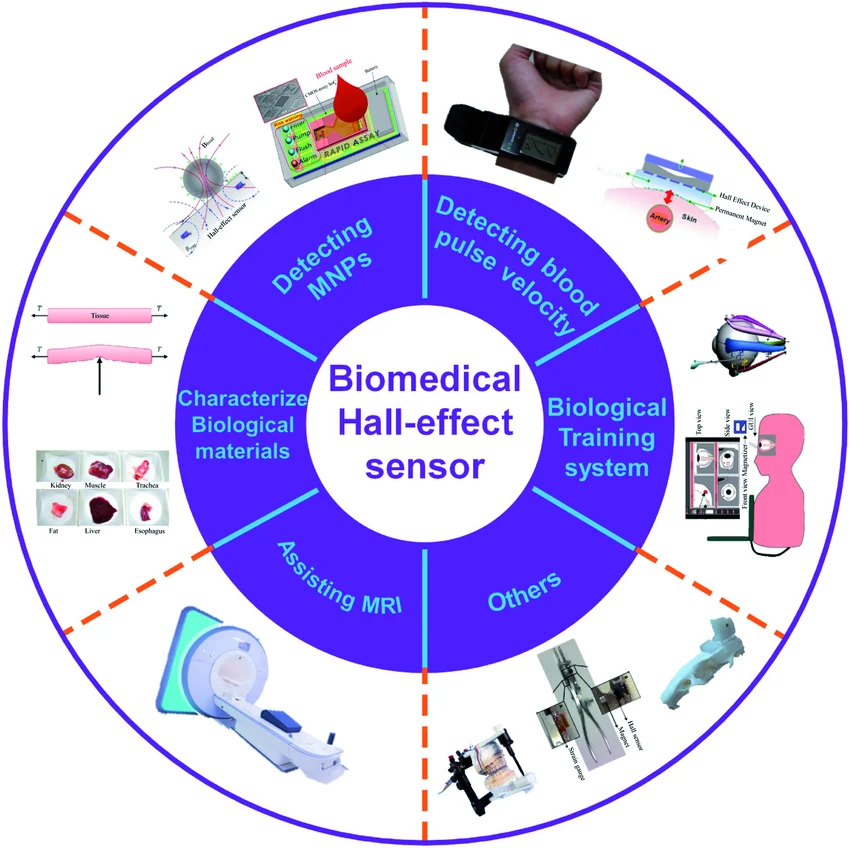

Rajah 7. Aplikasi Penderia Kesan Dewan

Transduser Hall Effect digunakan secara meluas untuk penderiaan medan magnet dalam instrumen industri dan saintifik di mana pengukuran kekuatan medan yang tepat diperlukan.

Dalam aplikasi penderiaan semasa, ia biasanya digunakan dalam pemacu motor, bekalan kuasa dan sistem pengurusan bateri untuk mengukur arus tanpa sentuhan elektrik langsung.

Untuk pengesanan kedudukan dan anjakan, penderia ini digunakan dalam sistem automotif, penggerak linear dan robotik, di mana perubahan dalam medan magnet menunjukkan pergerakan.

Mereka juga digunakan dalam sistem pemantauan kuasa, menggabungkan data semasa dan voltan untuk menganggarkan penggunaan kuasa masa nyata dalam peralatan elektrik.

Kelebihan dan Kekurangan Hall Effect Transducers

Kelebihan	Had
Pengukuran bukan hubungan	Sensitif kepada hanyutan suhu
Pengasingan galvanik antara litar penderiaan dan laluan semasa	Ketepatan boleh dihadkan dalam reka bentuk gelung terbuka asas
Pengukuran selamat tahap arus tinggi	Medan magnet sesat boleh menjejaskan bacaan
Kehilangan sisipan yang sangat rendah	Tahap isyarat yang lebih rendah mungkin memerlukan penguatan atau penyaman
Kehilangan kuasa rendah dan pemanasan berkurangan	Pengukuran arus rendah mungkin memerlukan teras magnet atau lilitan tambahan
Mengukur arus AC dan DC	Versi gelung terbuka mempunyai lebar jalur dan masa tindak balas yang sederhana
Kelinearan yang baik dan output yang boleh dipercayai dalam peranti ketepatan	Versi gelung tertutup lebih besar dan lebih mahal
Peletakan mekanikal yang fleksibel	Versi gelung tertutup menggunakan lebih banyak kuasa daripada bekalan sekunder
Pilihan padat dan ringan tersedia	Voltan keluaran boleh dihadkan dalam beberapa reka bentuk gelung tertutup
Kepekaan tinggi dan ambang pensuisan yang ketat tersedia	Prestasi bergantung pada kestabilan bahan dan tingkah laku terma

Kesimpulan

Anda kini mempunyai pandangan yang jelas tentang cara Hall Effect Transducer berfungsi dan sebab ia digunakan secara meluas.Cara ia menukar medan magnet kepada isyarat yang boleh diukur menjadikannya berguna dalam banyak situasi praktikal.Anda boleh melihat bagaimana struktur, bahan dan prinsip operasinya semuanya berfungsi bersama untuk menghasilkan hasil yang boleh dipercayai.Daripada pengesanan arus kepada pengesanan kedudukan, ia menawarkan penggunaan yang fleksibel dalam sistem yang berbeza.Memahami asas ini membantu anda mengenali tempat dan cara penderia ini sesuai dengan elektronik dunia sebenar.Dengan asas ini, ia menjadi lebih mudah untuk meneroka dan menerapkannya dalam projek anda sendiri.
