MCB lwn MCCB lwn RCCB lwn ELCB: Panduan Perbandingan Lengkap

Anda memerlukan peranti perlindungan litar untuk memastikan sistem elektrik anda selamat dan boleh dipercayai.Dalam artikel ini, anda akan mengetahui maksud MCB, MCCB, RCCB dan ELCB, cara ia berfungsi dan cara ia berbeza antara satu sama lain.Anda juga akan melihat di mana setiap peranti digunakan dan perkara yang menjadikannya sesuai untuk situasi yang berbeza.

Katalog

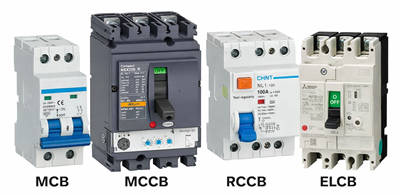

Rajah 1. MCB lwn MCCB lwn RCCB lwn ELCB

Apakah itu MCB (Pemutus Litar Miniatur)?

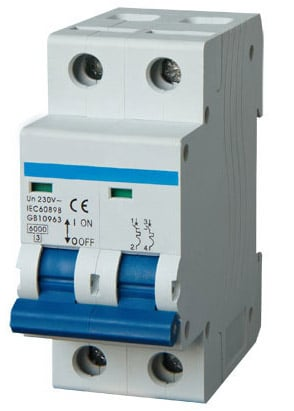

Rajah 2. MCB (Pemutus Litar Kecil)

Pemutus Litar Miniatur (MCB) ialah peranti perlindungan elektrik automatik yang digunakan untuk melindungi litar voltan rendah daripada kerosakan.Ia berfungsi dengan memotong bekalan elektrik apabila arus melebihi paras selamat.Ini membantu mengelakkan terlalu panas yang disebabkan oleh keadaan beban lampau, seperti terlalu banyak peranti yang disambungkan ke satu litar.Ia juga melindungi daripada litar pintas, di mana lonjakan arus secara tiba-tiba boleh merosakkan pendawaian dan peralatan.MCB cepat tersandung dan memutuskan litar untuk menghentikan risiko selanjutnya.Ia digunakan secara meluas di rumah dan bangunan kecil kerana ia boleh dipercayai dan mudah untuk ditetapkan semula selepas tersandung.

Apakah itu MCCB (Molded Case Circuit Breaker)?

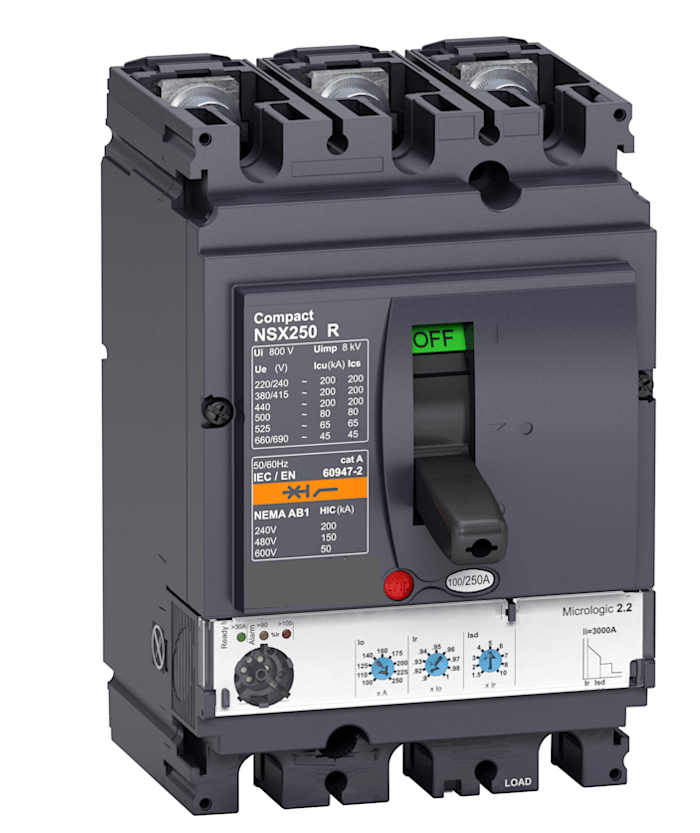

Rajah 3. MCCB (Pemutus Litar Kes Acuan)

Pemutus Litar Kes Beracuan (MCCB) ialah sejenis pemutus litar yang direka untuk mengendalikan tahap arus yang lebih tinggi dalam sistem elektrik.Ia digunakan untuk melindungi litar dan peralatan dalam aplikasi yang memerlukan lebih banyak kuasa.MCCB boleh mengganggu aliran arus yang berlebihan untuk mengelakkan kerosakan yang disebabkan oleh beban lampau atau keadaan kerosakan.Salah satu ciri utamanya ialah tetapan perjalanan boleh laras, yang membolehkan pengguna mengawal bila pemutus akan memutuskan sambungan litar.Ini menjadikannya sesuai untuk sistem yang memerlukan perlindungan fleksibel berdasarkan keperluan beban.MCCB biasanya digunakan dalam persediaan elektrik yang lebih besar di mana perlindungan kapasiti yang lebih tinggi diperlukan.

Apakah itu RCCB (Pemutus Litar Arus Baki)?

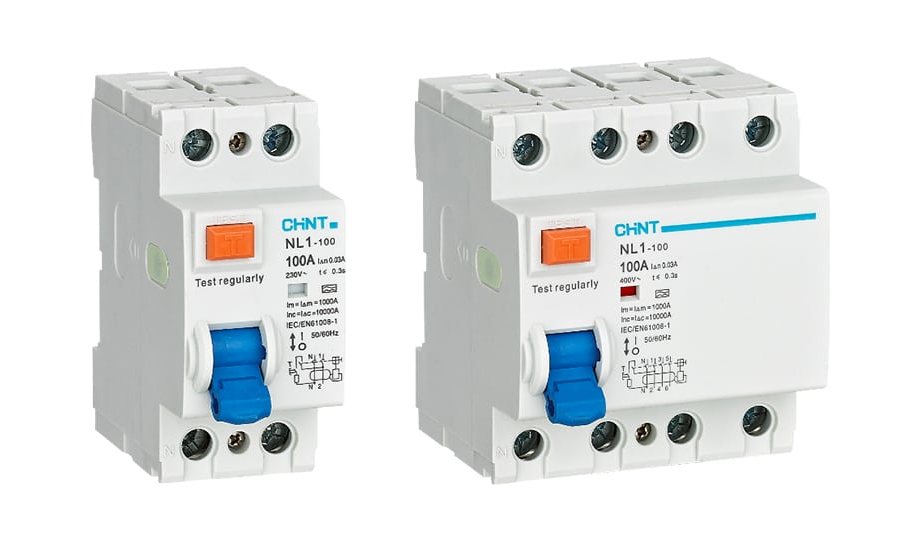

Rajah 4. RCCB (Pemutus Litar Arus Baki)

Pemutus Litar Arus Baki (RCCB) ialah peranti keselamatan yang digunakan untuk melindungi orang daripada renjatan elektrik.Ia berfungsi dengan mengesan arus bocor, yang berlaku apabila elektrik mengalir di luar laluan yang dimaksudkan.Apabila ketidakseimbangan ini dikesan, RCCB dengan cepat memutuskan bekalan kuasa.Ini membantu mengelakkan kecederaan serius atau kemalangan maut yang disebabkan oleh kerosakan elektrik.RCCB sangat sensitif dan boleh bertindak balas kepada arus bocor kecil dalam masa yang singkat.Ia biasanya dipasang di rumah dan bangunan untuk meningkatkan keselamatan elektrik.

Apakah itu ELCB (Earth Leakage Circuit Breaker)?

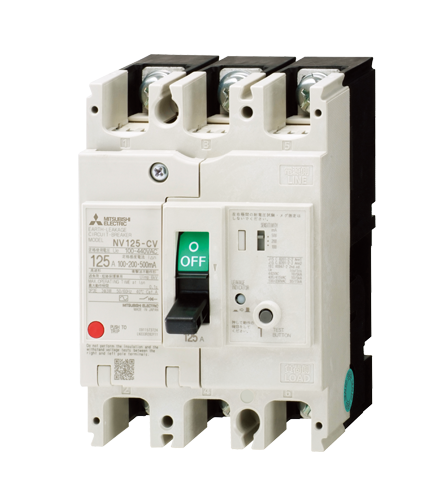

Rajah 5. ELCB (Pemutus Litar Kebocoran Bumi)

Pemutus Litar Kebocoran Bumi (ELCB) ialah peranti yang digunakan untuk mengesan kebocoran arus ke tanah.Ia berfungsi dengan memantau kerosakan elektrik yang boleh menyebabkan arus mengalir melalui laluan yang tidak diingini.Apabila kebocoran sedemikian dikesan, ELCB memotong bekalan kuasa untuk mengurangkan risiko.Terdapat dua jenis utama ELCB: kendalian voltan dan kendalian arus.Setiap jenis bertindak balas secara berbeza terhadap keadaan kebocoran bumi.ELCB digunakan untuk meningkatkan keselamatan dalam sistem elektrik di mana perlindungan pembumian adalah penting.

Perbezaan Antara MCB dan MCCB

Ciri	MCB	MCCB
Julat Penilaian Semasa	0.5A hingga 100A	16A hingga 2500A
Penilaian Voltan	Sehingga 240/415V AC	Sehingga 600V AC (berbeza mengikut model)
Tetapan Perjalanan	Tetap (set kilang)	Boleh laras (terma & magnet)
Kapasiti Pecah	6kA hingga 16kA	25kA hingga 100kA
Tiang Tersedia	1P, 2P, 3P, 4P	1P hingga 4P
Jenis Pemasangan	DIN rel dipasang	Panel/tapak dipasang
Saiz Fizikal	Kecil (modular)	Besar (bekas acuan)
Perlindungan Terma	Jalur bimetal tetap	Perjalanan terma boleh laras
Perlindungan Magnetik	Memperbaiki perjalanan serta-merta	Perjalanan magnet boleh laras
Pelindapkejutan Arka	Pelongsor arka asas	Sistem pelongsor arka lanjutan
Mekanisme Operasi	Togol suis	Togol atau mekanisme bermotor
Kaedah Tetapkan Semula	Tetapan semula manual	Tetapan semula manual atau jauh
Sokongan Aksesori	Terhad (kenalan tambahan)	Luas (perjalanan shunt, UV lepaskan, penggera)
Julat Permohonan	Kediaman dan cahaya komersial	Perindustrian dan berat komersial
Penyelarasan Selektif	Terhad	Tinggi (menyokong koordinasi kajian)

Perbezaan Antara RCCB dan ELCB

Ciri	RCCB (Litar Arus Baki pemecah)	ELCB (Litar Kebocoran Bumi pemecah)
Prinsip Pengesanan	Mengukur ketidakseimbangan semasa (fasa vs neutral)	Mengukur voltan bumi atau arus bocor (jenis voltan/arus)
Kuantiti Operasi	Arus baki (IΔ)	Voltan bumi (V) atau kebocoran semasa (jenis lama)
Julat Kepekaan Biasa	10mA, 30mA, 100mA, 300mA	50mA hingga 500mA (berbeza secara meluas)
Ketepatan Ambang Perjalanan	±5% hingga ±10%	±20% atau lebih
Masa Tindak Balas	≤30 ms (untuk peranti 30mA)	50–200 ms
Ketergantungan Voltan	Bebas daripada voltan bumi	Jenis voltan memerlukan yang betul voltan bumi
Keperluan Wayar Bumi	Tidak diperlukan untuk operasi	Memerlukan bumi yang betul sambungan
Perlindungan Perlindungan	Mengesan semua laluan kebocoran (termasuk hubungan tidak langsung)	Terhad kepada kesalahan kembali melalui wayar bumi
Keupayaan Perlindungan Kejutan	Tinggi (30mA melindungi manusia badan)	Sederhana (kurang dipercayai untuk perlindungan kejutan)
Standard Pemasangan	Digunakan secara meluas dalam IEC moden sistem	Sebahagian besarnya usang dalam moden piawaian
Jenis Tersedia	Jenis AC, A, F, B	dikendalikan voltan dan dikendalikan semasa (lebih tua)
Tersandung Palsu	Rendah (reka bentuk stabil)	Lebih tinggi (terjejas oleh luaran gangguan voltan)
Pilihan Pilihan	Tersedia (RCCB tertunda masa)	Terhad atau tidak tersedia
Kawasan Permohonan	kediaman, komersial, perindustrian	Pemasangan lama, warisan sistem
Keperluan Penyelenggaraan	Rendah (butang ujian berkala semak)	Lebih tinggi (sistem bumi mestilah disahkan secara berkala)
Pematuhan dengan Kod Moden	Mematuhi sepenuhnya (IEC/BS piawaian)	Kebanyakannya tidak patuh atau ditamatkan

Aplikasi MCB MCCB RCCB dan ELCB

1. Sistem Elektrik Kediaman

MCB dan RCCB digunakan secara meluas di rumah untuk melindungi pendawaian dan manusia.Mereka membantu mencegah kebakaran elektrik dan mengurangkan risiko kejutan elektrik.Peranti ini dipasang di papan pengedaran untuk keselamatan harian.Penggunaannya memastikan bekalan kuasa yang stabil dan selamat dalam isi rumah.

2. Bangunan Komersil

Persediaan komersial memerlukan perlindungan yang boleh dipercayai untuk pencahayaan, HVAC dan peralatan pejabat.MCCB sering digunakan kerana permintaan beban yang lebih tinggi.RCCB menambah lapisan keselamatan tambahan untuk ruang kongsi.Gabungan ini memastikan perlindungan operasi dan peribadi.

3. Kemudahan Perindustrian

Industri menggunakan MCCB untuk menguruskan jentera berat dan sistem berkuasa tinggi.Peranti ini mengendalikan arus besar dan melindungi peralatan mahal.Perlindungan yang boleh dipercayai adalah penting untuk mengelakkan masa henti dan kerosakan.Penggunaan yang betul meningkatkan produktiviti dan keselamatan sistem.

4. Panel Agihan Elektrik

Keempat-empat peranti boleh digunakan dalam panel pengedaran bergantung pada reka bentuk sistem.Mereka membantu mengurus dan melindungi berbilang litar daripada kerosakan.Susunan yang betul memastikan pengagihan kuasa yang teratur dan selamat.Ini bagus untuk kedua-dua sistem kecil dan besar.

5. Persekitaran Luar dan Keras

Sesetengah pemasangan memerlukan perlindungan dalam keadaan yang mencabar seperti lembapan atau habuk.MCCB dan ELCB boleh digunakan bergantung pada keperluan sistem.Peranti ini membantu mengekalkan keselamatan walaupun dalam persekitaran yang tidak stabil.Memilih peranti yang betul memastikan prestasi jangka panjang.

6. Pemasangan Keselamatan Khusus

Kawasan tertentu memerlukan langkah keselamatan tambahan, seperti bengkel atau lokasi basah.RCCB biasanya digunakan untuk mengurangkan risiko kejutan dalam persekitaran sedemikian.ELCB juga boleh digunakan di mana pemantauan kebocoran bumi diperlukan.Aplikasi ini memberi tumpuan kepada melindungi nyawa dan peralatan manusia.

Kesimpulan

Setiap peranti perlindungan litar mempunyai tujuan yang berbeza, daripada melindungi pendawaian dan peralatan kepada melindungi orang daripada kejutan elektrik.MCB dan MCCB mengendalikan beban lampau dan perlindungan litar pintas pada tahap kapasiti yang berbeza, manakala RCCB dan ELCB memfokuskan pada kerosakan kebocoran dan pembumian.Perbezaan dalam sensitiviti, tindak balas dan aplikasi menjadikannya sesuai untuk persekitaran tertentu seperti sistem kediaman, komersial dan perindustrian.Memilih peranti yang betul bergantung pada beban, keperluan keselamatan dan keadaan sistem untuk memastikan perlindungan yang berkesan dan boleh dipercayai.
