Pengasing Elektrik: Prinsip Kerja, Jenis dan Aplikasi

Pengasing elektrik membantu anda memutuskan sambungan bahagian sistem elektrik daripada kuasa dengan selamat.Dalam artikel ini, anda akan mengetahui apakah pengasing elektrik, mengapa ia penting untuk keselamatan, dan cara ia berfungsi dalam keadaan tanpa beban.Anda juga akan memahami komponen utamanya, jenis biasa, dan cara ia berbeza daripada pemutus litar.Pada akhirnya, anda akan melihat di mana pengasing digunakan dalam sistem elektrik.

Katalog

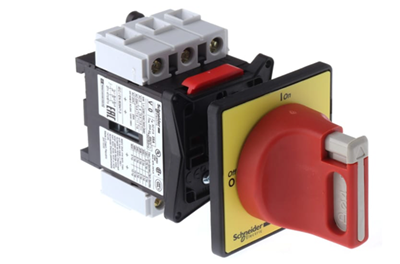

Rajah 1. Pengasing Elektrik

Apakah Pengasing Elektrik?

Pengasing elektrik ialah peranti pensuisan mekanikal yang digunakan untuk memutuskan sepenuhnya bahagian litar elektrik daripada bekalan kuasa.Tujuan utamanya adalah untuk memastikan keadaan kerja yang selamat dengan menyediakan pemisahan yang jelas dan jelas antara bahagian yang bertenaga dan tidak bertenaga.Tidak seperti peranti automatik, pengasing dikendalikan secara manual dan direka bentuk hanya untuk pengasingan, bukan untuk mengganggu arus.Ia mewujudkan rehat fizikal dalam litar supaya anda boleh melakukan penyelenggaraan atau pemeriksaan dengan selamat.Pengasing elektrik digunakan secara meluas dalam sistem kuasa untuk meningkatkan keselamatan dan mengelakkan sentuhan tidak sengaja dengan komponen hidup.

Mengapa Pengasing Elektrik Penting?

Pengasing elektrik adalah baik untuk mengekalkan keselamatan dalam sistem elektrik, terutamanya semasa kerja penyelenggaraan dan pembaikan.Mereka memastikan bahawa bahagian litar diputuskan sepenuhnya, mengurangkan risiko kejutan elektrik atau kerosakan peralatan.Dengan menyediakan jurang terbuka yang boleh dilihat, pengasing membantu mengesahkan bahawa tiada arus mengalir di bahagian terpencil.Ini menjadikannya lebih selamat untuk bekerja pada peralatan voltan tinggi dengan yakin.Pengasing elektrik juga membantu mencegah tenaga yang tidak disengajakan, yang boleh membawa kepada bahaya yang serius dalam persekitaran industri dan pengagihan kuasa.

Prinsip Kerja Pengasing Elektrik

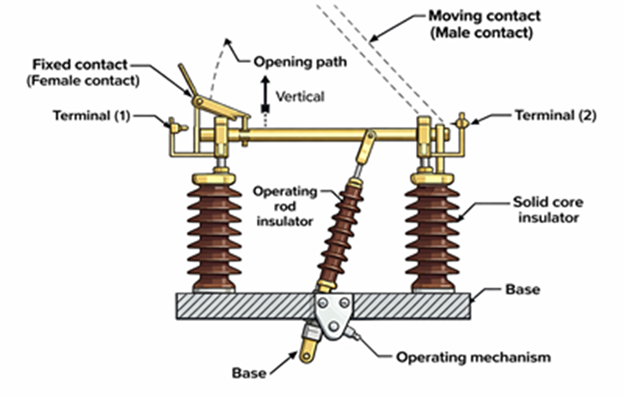

Rajah 2. Rajah Kerja Pengasing Elektrik

Pengasing elektrik beroperasi hanya apabila tiada arus beban mengalir dalam litar, memastikan keadaan pensuisan selamat.Apabila pengasing dibuka, sesentuh bergeraknya terpisah daripada sesentuh tetap untuk mewujudkan jurang udara yang jelas.Jurang udara ini bertindak sebagai penghalang yang boleh dilihat yang mengesahkan pemotongan elektrik.Tindakan pembukaan biasanya dilakukan melalui mekanisme operasi mekanikal, membolehkan pergerakan lancar dan terkawal.Oleh kerana tiada arus semasa operasi, tiada arka dihasilkan antara sesentuh.Pengasing kekal dalam kedudukan terbuka untuk mengekalkan pengasingan lengkap sehingga ia ditutup semula secara manual.Prinsip operasi mudah ini memastikan pemisahan litar elektrik yang boleh dipercayai dan selamat.

Komponen Pengasing Elektrik

• Kenalan Tetap

Sentuhan tetap ialah bahagian konduktif pegun yang disambungkan ke talian masuk atau keluar.Ia menyediakan titik yang stabil untuk sambungan elektrik apabila pengasing ditutup.Komponen ini direka untuk mengendalikan voltan tinggi dan mengekalkan sentuhan yang boleh dipercayai dengan rintangan yang minimum.

• Kenalan Bergerak

Sentuhan bergerak ialah bahagian yang membuka atau menutup litar secara fizikal.Ia bergerak menjauhi atau ke arah sesentuh tetap untuk mencipta atau mengalih keluar sambungan elektrik.Reka bentuknya memastikan operasi lancar dan penjajaran yang betul semasa pensuisan.

• Penebat

Penebat menyokong bahagian konduktif dan menghalang aliran arus yang tidak diingini ke tanah atau struktur.Ia biasanya diperbuat daripada bahan porselin atau komposit untuk kekuatan elektrik yang tinggi.Komponen ini juga menyediakan sokongan mekanikal untuk mengekalkan jarak yang betul antara bahagian hidup.

• Mekanisme Operasi

Mekanisme operasi mengawal pembukaan dan penutupan pengasing.Ia boleh manual atau didorong oleh motor bergantung pada aplikasi.Mekanisme ini memastikan bahawa sesentuh bergerak dengan selamat dan tepat semasa operasi.

• Rangka Asas

Rangka asas memegang semua komponen bersama-sama dan memberikan kestabilan struktur.Ia biasanya diperbuat daripada logam untuk menyokong beban mekanikal pengasing.Bingkai juga memastikan penjajaran sesentuh dan penebat yang betul.

Jenis-jenis Pengasing Elektrik

Pengasing Rehat Tunggal

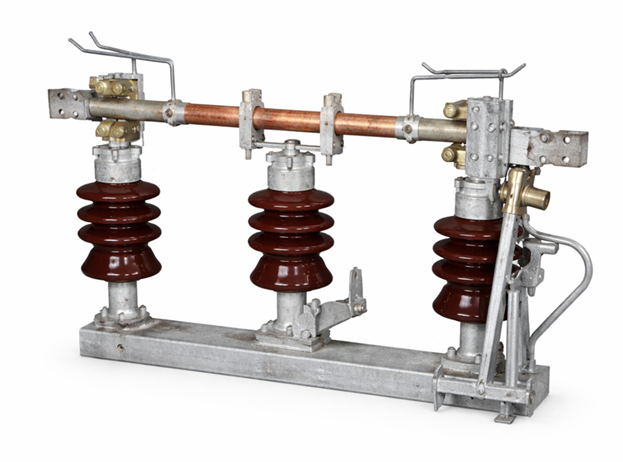

Rajah 3. Pengasing Pecah Tunggal

Pengasing pecah tunggal ialah sejenis pengasing elektrik yang menggunakan satu titik pemisah sesentuh untuk memutuskan sambungan litar.Ia terdiri daripada satu sentuhan bergerak yang memisahkan daripada kenalan tetap untuk mewujudkan satu jurang udara.Struktur ringkas ini memudahkan pengendalian dan penyelenggaraan dalam sistem kuasa standard.Pergerakan sentuhan biasanya mendatar atau berputar, membolehkan keterlihatan jelas kedudukan terbuka.Kerana reka bentuknya yang mudah, ia biasanya digunakan dalam pencawang voltan sederhana dan sistem pengedaran.Peralatan yang ditunjukkan dalam rajah mencerminkan susunan sesentuhnya yang ringkas dan susun atur yang padat.Pengasing pemecah tunggal sesuai untuk aplikasi di mana kecekapan ruang dan kos adalah penting.

Pengasing Rehat Berganda

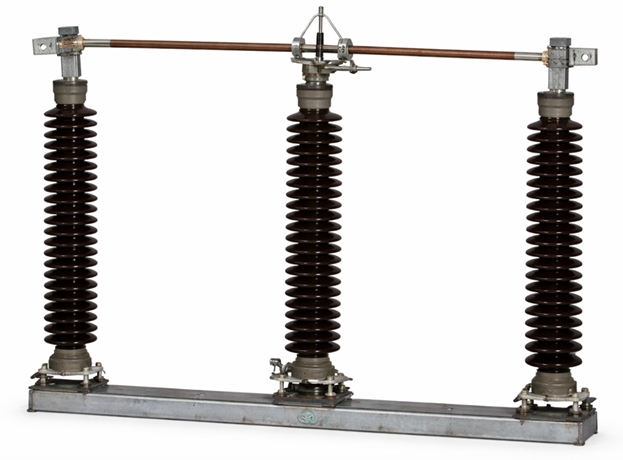

Rajah 4. Pengasing Double Break

Pengasing pecah berganda ialah pengasing elektrik yang mencipta dua jurang sentuhan berasingan semasa operasi.Ia mempunyai sesentuh bergerak pusat yang memisahkan daripada dua sesentuh tetap pada kedua-dua belah, membentuk dua titik pengasingan.Reka bentuk ini menambah baik pengasingan elektrik dengan meningkatkan jarak antara bahagian hidup.Pergerakan kenalan adalah seimbang, yang meningkatkan kestabilan mekanikal dan prestasi.Ia biasanya digunakan dalam pencawang voltan tinggi di mana penebat yang lebih kuat diperlukan.Angka tersebut menggambarkan struktur simetri yang menyokong pemotongan sambungan yang cekap.Pengasing pecah dua sesuai untuk sistem yang menuntut margin keselamatan yang lebih tinggi dan pengasingan yang boleh dipercayai.

Pengasing Pantograf

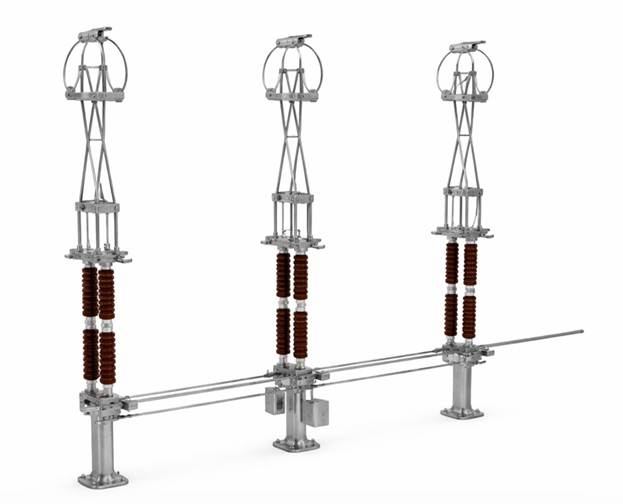

Rajah 5. Pengasing Pantograf

Pengasing pantograf ialah sejenis pengasing yang menggunakan mekanisme mengangkat menegak untuk menyambung atau memutuskan litar.Ia mempunyai lengan boleh alih yang naik ke atas untuk membuat sentuhan dengan konduktor atas.Gerakan menegak ini membolehkan penggunaan ruang yang cekap dalam pencawang padat.Struktur ini termasuk lengan artikulasi yang mengembang dan mengecut semasa operasi.Ia digunakan secara meluas dalam aplikasi voltan tinggi di mana ruang mendatar adalah terhad.Rajah menunjukkan struktur pengangkatan tersendiri yang membolehkan tindakan pensuisan menegak.Pengasing Pantograph sesuai untuk pencawang moden yang memerlukan susun atur yang padat dan fleksibel.

Pengasing Putus Mendatar

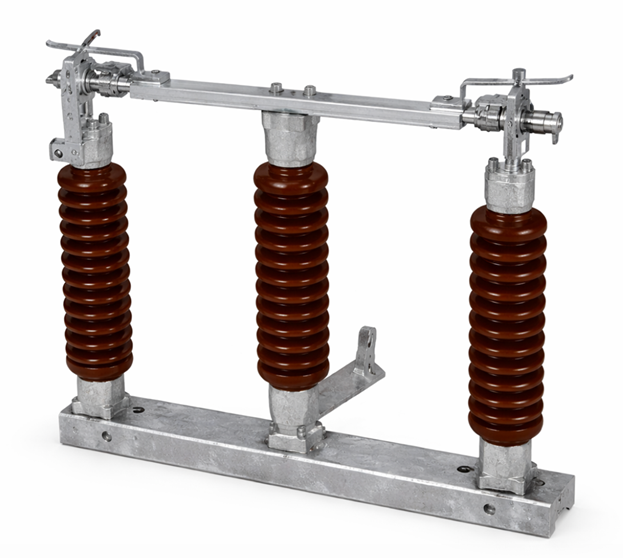

Rajah 6. Pengasing Putus Mendatar

Pengasing pecah mendatar ialah pengasing elektrik di mana sesentuh bergerak dibuka ke sisi untuk memutuskan litar.Kenalan berputar atau berayun mendatar untuk mewujudkan jurang yang boleh dilihat di antara mereka.Jenis ini biasanya dipasang di pencawang luar kerana strukturnya yang ringkas dan kemudahan penyelenggaraan.Ia memberikan penglihatan yang jelas bagi kedudukan terbuka, yang meningkatkan keselamatan operasi.Reka bentuk ini membolehkan pemasangan mudah pada struktur sokongan dengan jarak yang mencukupi.Angka tersebut mencerminkan pergerakan buka sisi yang tipikal bagi jenis pengasing ini.Pengasing pecah mendatar digunakan secara meluas dalam sistem penghantaran dan pengedaran.

Pengasing Putus Menegak

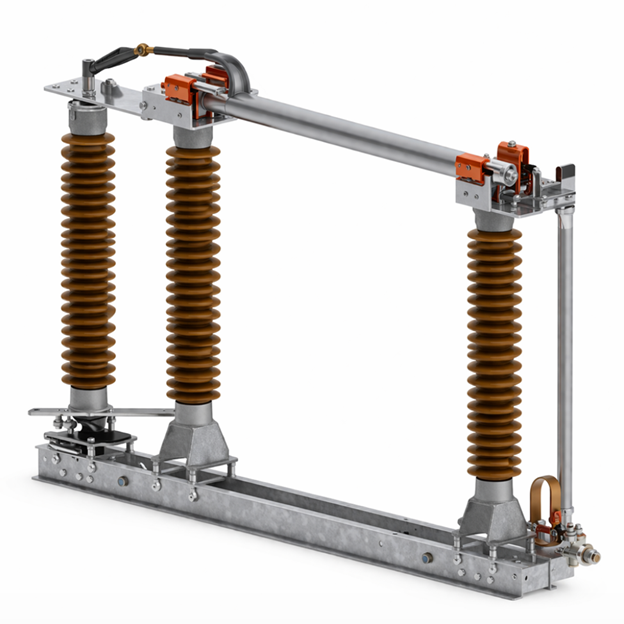

Rajah 7. Pengasing Putus Menegak

Pengasing pecah menegak ialah pengasing elektrik di mana sentuhan bergerak terbuka ke atas atau ke bawah untuk mencipta pengasingan.Gerakan menegak membantu mengurangkan ruang mendatar yang diperlukan untuk pemasangan.Reka bentuk ini berguna dalam pencawang di mana kekangan ruang menjadi kebimbangan.Kenalan bergerak dalam satah menegak, memastikan pemisahan yang jelas dan kelihatan.Ia biasanya digunakan dalam sistem voltan tinggi di mana penggunaan ruang yang cekap diperlukan.Angka tersebut menyerlahkan mekanisme pembukaan ke atas yang mentakrifkan jenis pengasing ini.Pengasing pecah menegak lebih disukai dalam susun atur padat dengan kawasan tanah yang terhad.

Pengasing Elektrik lwn Pemutus Litar

Ciri	Elektrik Pengasing	Pemutus Litar
Fungsi Utama	Menyediakan pemutusan fizikal litar untuk keselamatan	Mengesan kesilapan dan mengganggu arus untuk melindungi sistem
Jenis Operasi	Manual atau dikendalikan motor (bukan automatik)	Automatik tersandung dengan kawalan manual pilihan
Pengendalian Beban	Beroperasi hanya di 0 A (keadaan tanpa beban)	Beroperasi di bawah beban penuh dan keadaan semasa kerosakan
Dinilai Kapasiti Mengganggu	0 kA (tidak boleh mengganggu arus)	Biasanya 6 kA kepada 63 kA atau lebih tinggi bergantung pada jenis
Pengendalian Arka	Tiada arka mekanisme penindasan	Menggunakan arka kaedah pelindapkejutan (udara, minyak, SF₆, atau vakum)
Peranan Keselamatan	Memastikan kelihatan pengasingan untuk penyelenggaraan	Menyediakan perlindungan terhadap beban lampau dan litar pintas
Kelajuan Penukaran	Perlahan (saat, bergantung kepada operator)	Cepat (milisaat, biasanya 10–100 ms)
Perlindungan Keupayaan	Tiada pelindung fungsi	terbina dalam perlindungan (arus lebih, litar pintas, kadangkala kerosakan bumi)
Penggunaan Biasa	Penyelenggaraan pengasingan dan prosedur keselamatan	Perlindungan kesalahan dan pensuisan operasi
Operasi Hubungi	Dibuka hanya apabila semasa sudah sifar	Dibuka sementara arus mengalir (termasuk arus kerosakan)
Tahap Automasi	Rendah (manual atau kawalan motor asas)	tinggi (sistem kawalan geganti, automatik sepenuhnya)
Pemasangan Kawasan	Dipasang di pencawang dan limbung suis (sebelah voltan tinggi)	Digunakan dalam pencawang, panel pengedaran dan sistem pengguna akhir
Reka bentuk Kerumitan	Mudah struktur mekanikal	Sistem yang kompleks dengan komponen penderiaan, tersandung dan kawalan arka
Penyelenggaraan Keperluan	minima (pemeriksaan dan pembersihan)	Biasa penyelenggaraan diperlukan (kenalan, mekanisme, ruang arka)
Pengasingan Keterlihatan	Menyediakan kelihatan jurang udara (pemutus sambungan yang jelas)	Tak nampak pengasingan;memerlukan pengasing berasingan untuk keselamatan

Kebaikan dan Keburukan Pengasing Elektrik

Kelebihan Pengasing Elektrik

• Menyediakan jurang udara yang jelas kelihatan untuk pengesahan keselamatan

• Sangat boleh dipercayai kerana bahagian yang bergerak lebih sedikit

• Keperluan penyelenggaraan yang rendah dalam penggunaan jangka panjang

• Kos efektif berbanding peranti pensuisan yang kompleks

• Meningkatkan keselamatan semasa prosedur penyelenggaraan

Kelemahan Pengasing Elektrik

• Tidak boleh beroperasi dalam keadaan beban

• Tiada mekanisme pemadam arka tersedia

• Memerlukan peranti tambahan seperti pemutus litar

• Operasi manual boleh meningkatkan masa pensuisan

• Kefungsian terhad berbanding dengan peranti pelindung

• Tidak sesuai untuk gangguan kerosakan

Aplikasi Pengasing Elektrik

1. Pencawang Kuasa

Pengasing elektrik biasanya dipasang di pencawang untuk mengasingkan bahagian talian penghantaran dan peralatan.Mereka membenarkan penyelenggaraan yang selamat dengan memutuskan sambungan litar voltan tinggi daripada bekalan kuasa.Ini membantu mengelakkan kemalangan dan memastikan operasi sistem yang boleh dipercayai.

2. Sistem Penghantaran dan Pengedaran

Dalam rangkaian penghantaran kuasa, pengasing digunakan untuk memisahkan bahagian yang rosak atau tidak aktif.Mereka membantu mengekalkan kestabilan sistem dengan mengasingkan talian tertentu semasa pembaikan.Ini meningkatkan kecekapan dan keselamatan keseluruhan penghantaran kuasa.

3. Sistem Elektrik Perindustrian

Loji industri menggunakan pengasing untuk memutuskan sambungan mesin dan panel elektrik semasa menservis.Ini memastikan keselamatan pekerja semasa mengendalikan peralatan elektrik.Ia juga membantu mengelakkan permulaan mesin yang tidak dijangka.

4. Stesen Menukar

Pengasing digunakan dalam stesen pensuisan untuk mengawal dan mengurus aliran kuasa antara bahagian rangkaian yang berbeza.Mereka menyediakan cara selamat untuk mengasingkan litar tanpa mengganggu keseluruhan sistem.Ini menyokong operasi sistem yang fleksibel.

5. Sistem Tenaga Boleh Diperbaharui

Dalam sistem tenaga suria dan angin, pengasing digunakan untuk memutuskan sambungan panel atau turbin daripada grid.Ini membolehkan penyelenggaraan selamat dan pemeriksaan peralatan tenaga boleh diperbaharui.Ia juga melindungi juruteknik daripada bahaya elektrik.

6. Sistem Elektrifikasi Kereta Api

Pengasing elektrik digunakan dalam sistem kereta api untuk mengasingkan talian atas untuk kerja penyelenggaraan.Mereka memastikan bahagian trek dinyahtenagakan sebelum dibaiki.Ini meningkatkan keselamatan untuk krew penyelenggaraan yang bekerja pada rangkaian rel elektrik.

Kesimpulan

Pengasing elektrik memainkan peranan dalam keselamatan elektrik dengan menyediakan cara yang jelas dan boleh dipercayai untuk memisahkan bahagian yang tidak bertenaga daripada litar hidup.Nilai mereka datang daripada reka bentuk ringkas, pengasingan yang boleh dilihat, dan penggunaan meluas dalam pencawang, sistem penghantaran, persediaan industri dan aplikasi kuasa lain.Jenis pengasing yang berbeza direka bentuk untuk memenuhi keperluan pemasangan dan ruang tertentu, manakala batasannya menjadikannya sesuai hanya untuk pensuisan tanpa beban.Memahami fungsi, bahagian, faedah dan kegunaannya membantu dalam memilih pengasing yang betul untuk operasi sistem yang selamat dan berkesan.
