Reka bentuk/spesifikasi PCN
Marking Chgs 11/Jul/2017.pdfSpesifikasi teknologi ATMEGA2560R231-CU
Spesifikasi Teknikal Microchip Technology - ATMEGA2560R231-CU, Atribut, Parameter dan Bahagian dengan Spesifikasi Sama dengan Microchip Technology - ATMEGA2560R231-CU
| Atribut produk | Nilai atribut | |
|---|---|---|
| Pengeluar | Microchip Technology | |
| Voltan - Bekalan | 1.8V ~ 3.6V | |
| Jenis | TxRx + MCU | |

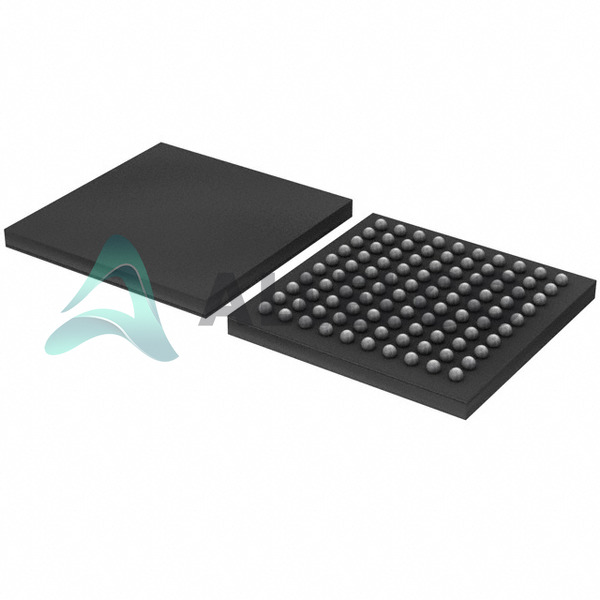

| Pembekal Peranti Pakej | 100-CBGA (9x9) | |
| Siri | - | |
| Antara muka bersiri | SPI | |
| kepekaan | -101dBm | |
| RF Keluarga / Standard | 802.15.4, General ISM > 1GHz | |
| Protokol | 6LoWPAN, WirelessHART™, Zigbee® | |
| Power - Output | 3dBm | |
| Pakej / Kes | 100-TFBGA |
| Atribut produk | Nilai atribut | |
|---|---|---|
| Pakej | Bulk | |
| Suhu Operasi | -40°C ~ 85°C | |
| pemasangan Jenis | Surface Mount | |
| modulasi | O-QPSK | |
| Saiz memori | 256kB Flash, 4kB EEPROM, 8kB RAM | |
| GPIO | 86 | |
| kekerapan | 2.4GHz | |
| Kadar Data (Max) | 2Mbps | |
| Semasa - Memancar | 7.4mA ~ 14mA | |
| Semasa - Menerima | 10.3mA ~ 12.3mA | |
| Nombor produk asas | ATMEGA2560 |
| ATRIBUT | PENERANGAN |
|---|---|
| Status RoHS | Mematuhi ROHS3 |
| Tahap Sensitiviti Kelembapan (MSL) | 3 (168 Hours) |
| Mencapai status | REACH Unaffected |
| ECCN | 5A002A1 |
| HTSUS | 8542.39.0001 |
Tiga bahagian di sebelah kanan mempunyai spesifikasi yang sama dengan Microchip Technology ATMEGA2560R231-CU.
| Atribut produk | ||||
|---|---|---|---|---|
| Nombor Bahagian | ATMEGA2560R231-CU | ATMEGA2560R212-AU | ATMEGA2560R212-CU | ATMEGA2560R231-AU |
| Pengeluar | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| GPIO | 86 | 86 | 86 | 86 |
| kekerapan | 2.4GHz | 769MHz ~ 935MHz | 769MHz ~ 935MHz | 2.4GHz |
| Siri | - | - | - | - |
| Kadar Data (Max) | 2Mbps | 1Mbps | 1Mbps | 2Mbps |
| pemasangan Jenis | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| Saiz memori | 256kB Flash, 4kB EEPROM, 8kB RAM | 256kB Flash, 4kB EEPROM, 8kB RAM | 256kB Flash, 4kB EEPROM, 8kB RAM | 256kB Flash, 4kB EEPROM, 8kB RAM |
| modulasi | O-QPSK | DSSS, BPSK, O-QPSK | DSSS, BPSK, O-QPSK | O-QPSK |
| RF Keluarga / Standard | 802.15.4, General ISM > 1GHz | 802.15.4, General ISM < 1GHz | 802.15.4, General ISM < 1GHz | 802.15.4, General ISM > 1GHz |
| Voltan - Bekalan | 1.8V ~ 3.6V | 1.8V ~ 3.6V | 1.8V ~ 3.6V | 1.8V ~ 3.6V |
| Pakej | Bulk | Bulk | Bulk | Bulk |
| Semasa - Menerima | 10.3mA ~ 12.3mA | 8.7mA ~ 9.2mA | 8.7mA ~ 9.2mA | 10.3mA ~ 12.3mA |
| Jenis | TxRx + MCU | TxRx + MCU | TxRx + MCU | TxRx + MCU |
| Pakej / Kes | 100-TFBGA | 100-TQFP | 100-TFBGA | 100-TQFP |
| kepekaan | -101dBm | -110dBm | -110dBm | -101dBm |
| Suhu Operasi | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C |
| Semasa - Memancar | 7.4mA ~ 14mA | 13mA ~ 25mA | 13mA ~ 25mA | 7.4mA ~ 14mA |
| Antara muka bersiri | SPI | SPI | SPI | SPI |
| Nombor produk asas | ATMEGA2560 | ATMEGA2560 | ATMEGA2560 | ATMEGA2560 |
| Pembekal Peranti Pakej | 100-CBGA (9x9) | 100-TQFP (14x14) | 100-CBGA (9x9) | 100-TQFP (14x14) |
| Power - Output | 3dBm | 10dBm | 10dBm | 3dBm |
| Protokol | 6LoWPAN, WirelessHART™, Zigbee® | 6LoWPAN, Zigbee® | 6LoWPAN, Zigbee® | 6LoWPAN, WirelessHART™, Zigbee® |
Muat turun ATMEGA2560R231-CU PDF datasheets dan dokumentasi Microchip Technology untuk ATMEGA2560R231-CU - Microchip Technology.
