Menguasai Pemasa 555: Prinsip, Mod, Aplikasi, dan Pelaksanaan Praktikal

Dalam artikel ini, kami meneroka 555 Timer, litar bersepadu seminal yang merevolusikan peranti elektronik pada debutnya pada tahun 1971. Cip ini dikenali dengan fleksibiliti dan digunakan dalam segala -galanya dari barangan isi rumah setiap hari ke teknologi kapal angkasa maju.Kami menyelidiki prinsip, struktur, dan aplikasi pemasa 555, terutamanya memberi tumpuan kepada utilitinya dalam mencapai kawalan dan masa yang tepat dalam projek elektronik.

Katalog

1. Memahami Pemasa 555

2. Prinsip kerja dan struktur dalaman pemasa 555

3. Penjelasan terperinci mengenai 555 fungsi pin pemasa

4. Membuat litar LED berkelip menggunakan pemasa 555

5. Mod monostable dengan pemasa 555

6. Mod Bistable dan Aplikasi Praktikalnya

7. Aplikasi praktikal dan pengembangan output semasa yang tinggi

8. Strategi untuk mengawal beban yang lebih besar

9. Kesimpulan

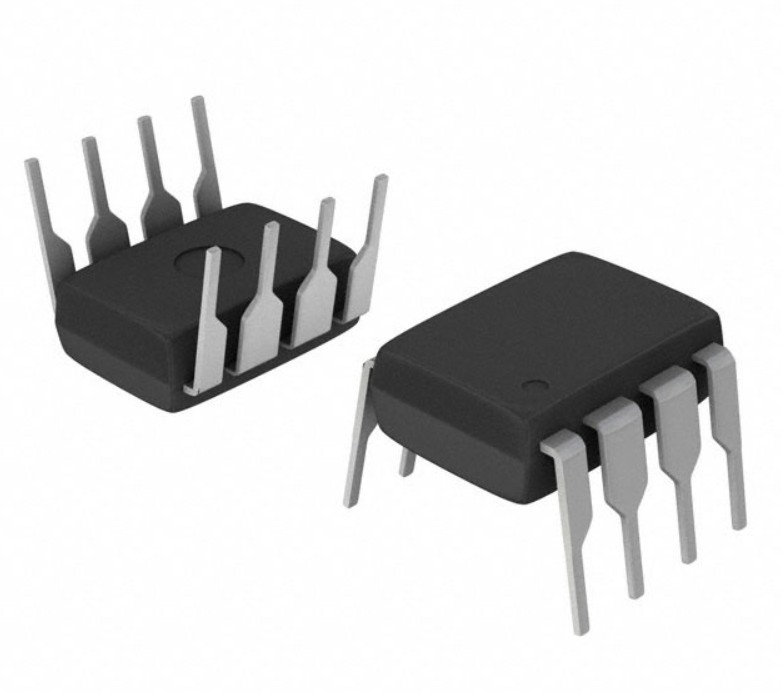

Rajah 1: 555 Pemasa

Memahami pemasa 555

Diperkenalkan oleh Hans Camenzind pada tahun 1971, pemasa 555 terkenal kerana tiga perintang 5kΩnya.Resistor ini membentuk kekunci pembahagi voltan kepada fungsi pemasa, yang membolehkannya mengawal selang masa dengan tepat.Cip ini memainkan peranan penting dalam pelbagai peralatan elektronik kerana reka bentuknya yang mudah namun berkesan, merangkumi hanya 8 pin namun perumahan kira -kira 25 transistor, 2 diod, dan 16 perintang.

Pemasa 555 beroperasi dalam tiga mod: monostable, bistible, dan astable.Setiap mod berfungsi pelbagai fungsi:

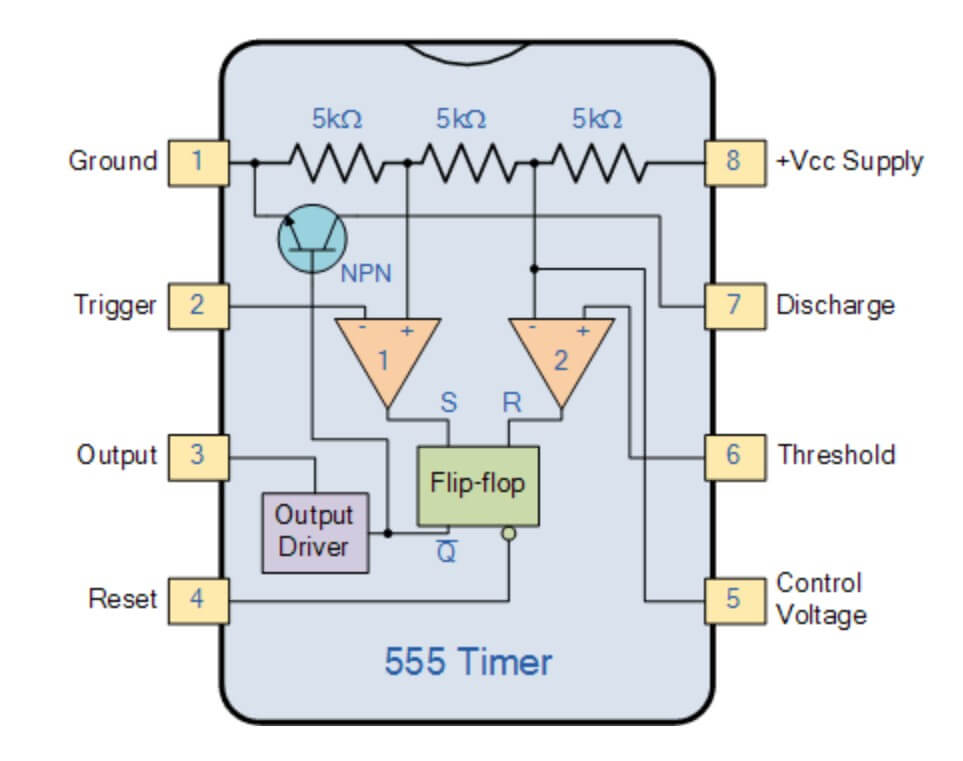

The 555 Timer Is Famous for Its Three 5kΩ Resistors

Rajah 2: Pemasa 555 terkenal dengan tiga perintang 5kΩnya

• Mod monostable menyediakan satu nadi yang berjadual, berguna untuk mewujudkan kelewatan yang tepat.

• Mod Bistable membolehkan pemasa beralih antara dua keadaan stabil, sesuai untuk suis dan togol.

• Mod Astable menjana ayunan berterusan, sesuai untuk memacu lebar nadi yang dimodulasi (PWM) dan mencipta kesan bunyi.

Fleksibiliti cip menjadikannya kegemaran di kalangan penggemar dan jurutera profesional, disambut dengan kebolehpercayaan dan keupayaan masa yang tepat.

Apabila menggunakan pemasa 555, ketepatan dalam memilih dan menetapkan perintang dan kapasitor membantu menentukan selang masa.Sebagai contoh, dalam litar berkedip LED yang mudah, menyesuaikan komponen ini mengubah kekerapan dan tempoh kilat LED.Pelarasan ini mempengaruhi bentuk gelombang isyarat output dan kestabilan dan kecekapan keseluruhan litar.

Bagi pemula, lengkung pembelajaran awal mungkin kelihatan curam, terutamanya memahami kesan perintang 5kΩ dalaman pada fungsi pemasa.Walau bagaimanapun, eksperimen praktikal, seperti rintangan dan kapasitans yang berbeza -beza untuk menyaksikan perubahan yang terhasil dalam output, dapat meningkatkan pemahaman dan intuisi dalam reka bentuk litar.

Prinsip Kerja dan Struktur Dalaman Pemasa 555

Pemasa 555 adalah litar bersepadu yang padat dan cekap yang terdiri daripada 25 transistor, 2 diod, dan 15 perintang.Unsur -unsur ini bekerjasama untuk membentuk sistem kawalan masa yang mantap.Litar ini dibina di sekitar beberapa komponen utama: dua komparator, flip-flop RS, pembahagi voltan, dan peringkat output.

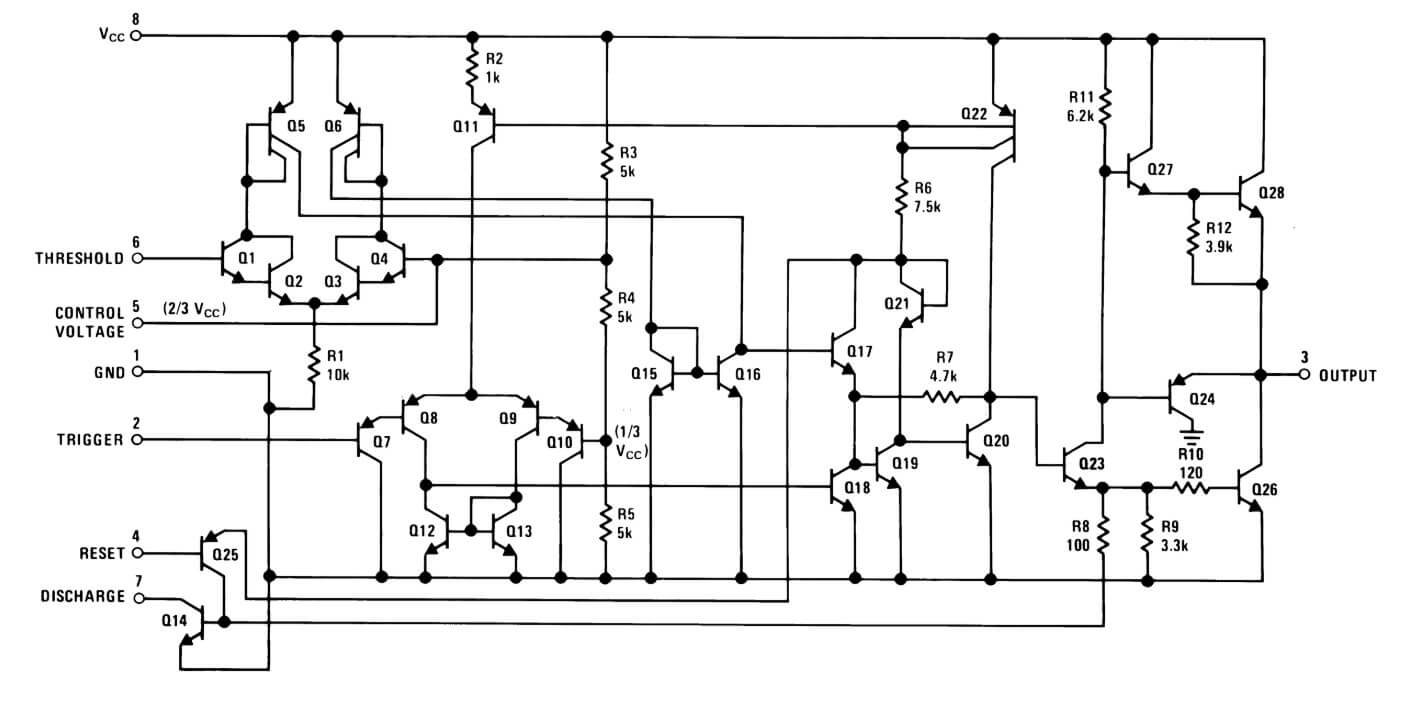

Rajah 3: 555 gambarajah skematik pemasa

Pembahagi voltan

Pembahagi voltan dalam pemasa 555 dibuat dari tiga perintang 5kΩ sejajar dalam siri.Persediaan ini memecah voltan bekalan masuk ke dalam dua voltan rujukan utama -1/3 dan 2/3 voltan awal.Titik rujukan ini adalah penting untuk mekanisme kawalan pemasa kerana mereka membekalkan voltan rujukan yang diperlukan untuk komparator.

Pembanding

Peranan pembanding adalah untuk terus memeriksa isyarat input luaran, seperti voltan yang memasuki dari litar luaran, dan mengukurnya terhadap voltan rujukan yang ditetapkan secara dalaman (1/3VCC dan 2/3VCC).Bergantung kepada sama ada voltan input melebihi atau jatuh di bawah titik rujukan ini, komparator bertindak balas.Ia menghantar isyarat tinggi jika input lebih tinggi dan isyarat rendah jika lebih rendah.Logik binari, on-off ini adalah asas untuk fungsi pemasa yang tepat.

RS Flip-Flop

Isyarat dari komparator memakan ke dalam flip-flop RS, unit memori asas yang menukarkan keadaan outputnya berdasarkan isyarat komparator.Dalam operasi mod monostable, mencetuskan flip-flop menetapkan pemasa untuk tempoh yang telah ditetapkan.

Tahap Output

Tahap output pemasa 555 direka untuk menyambung terus ke dan memacu pelbagai beban seperti lampu LED atau motor kecil, mengendalikan sehingga 200mA.Keupayaan ini menjadikan 555 pemasa sangat serba boleh, sesuai untuk kedua -dua projek hobi dan aplikasi perindustrian yang lebih menuntut.

Petua Aplikasi Praktikal

Apabila menggunakan pemasa 555, memilih perintang luaran yang betul dan kapasitor adalah kunci.Komponen ini adalah tegas dalam menetapkan tempoh masa dan memastikan kestabilan operasi.Sebagai contoh, melampirkan kapasitor yang lebih besar ke pin 2 (pin pencetus) memanjangkan tempoh pemasa.Walaupun pelarasan ini mungkin kelihatan kecil, mereka mempengaruhi prestasi pemasa.

Dengan memahami dan memanipulasi unsur -unsur ini, pengguna dapat mencapai kawalan yang tepat dari selang waktu.Sama ada mencipta isyarat jam tertentu atau mereka bentuk sistem kawalan automatik yang kompleks, ketepatan ini adalah suatu keharusan.Setiap komponen dan setiap sambungan penting, meletakkan asas bagi operasi masa yang boleh dipercayai dan berkesan.

Penjelasan terperinci mengenai 555 fungsi pin pemasa

Pemasa 555 adalah litar bersepadu 8-pin yang digunakan secara meluas oleh jurutera dan penggemar elektronik untuk membuat pelbagai aplikasi masa dan ayunan.Setiap pin mempunyai peranan khusus, asas untuk melaksanakan litar elektronik dunia dengan berkesan.

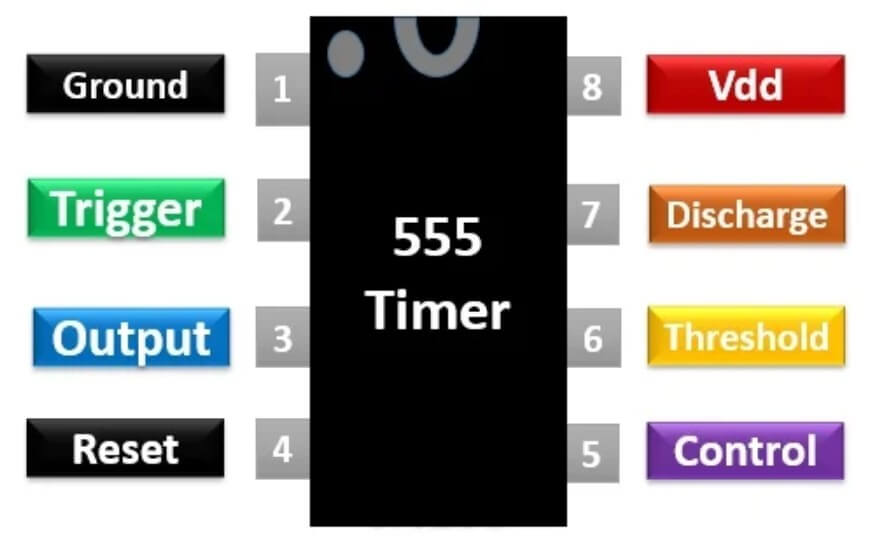

Rajah 4: 555 pemasa ic pinout diagram

Pin 1 (tanah)

Pin 1 menghubungkan terus ke terminal negatif bekalan kuasa anda.Adalah penting untuk memastikan sambungan yang stabil dan kukuh pada pin ini, kerana asas yang lemah boleh membawa kepada tingkah laku litar yang tidak menentu atau kegagalan secara terang -terangan.Mengekalkan sambungan yang tidak terganggu di sini adalah langkah utama semasa persediaan.

Pin 2 (pencetus)

PIN 2 mengaktifkan operasi pemasa.Pin ini mencetuskan output peringkat tinggi pada pin 3 apabila voltannya jatuh di bawah satu pertiga daripada voltan bekalan.Dalam aplikasi praktikal, pereka sering menyambungkan butang luaran atau sensor, bersama dengan rangkaian perintang-kapasitor ke pin ini, untuk memudahkan masa permulaan yang dimulakan oleh pengguna.

Pin 3 (output)

Pin ini secara langsung mencerminkan keadaan pemasa, memberikan output yang tinggi berhampiran voltan bekalan kuasa (dikurangkan dengan keciciran 1.5V) dan output yang rendah berhampiran 0V.Mampu menyokong 100mA hingga 200mA, pin 3 boleh menguasai peranti kecil secara langsung, seperti LED atau relay kecil, tanpa komponen tambahan.

Pin 4 (tetapkan semula)

PIN 4 berfungsi untuk menghentikan operasi semasa pemasa.Memohon isyarat rendah ke pin ini menghentikan pemasa dan menetapkan semula output ke rendah.Fungsi ini adalah kunci dalam aplikasi yang memerlukan pemberhentian segera masa, seperti penutupan keselamatan atau semasa keadaan ralat.

Pin 5 (voltan kawalan)

Pin 5 membolehkan menyesuaikan voltan ambang dalaman dengan menggunakan voltan luaran, yang mengubah tempoh dan kekerapan pemasa.Pelarasan ini membuktikan tidak ternilai untuk menyempurnakan operasi pemasa, terutamanya dalam sistem di mana masa pembolehubah diperlukan.

Pin 6 (ambang)

Pin 6 memantau tahap voltan dan menukar output ke rendah apabila ia mencecah dua pertiga daripada voltan bekalan.Ia biasanya digunakan dengan pin 2 untuk menubuhkan dan mengawal tempoh ayunan dalam mod astable pemasa.

Pin 7 (pelepasan)

Dalam kedua -dua mod astable dan monostable pemasa, pin 7 melepaskan kapasitor luaran yang disambungkan.Pelepasan ini berlaku apabila output beralih antara tinggi dan rendah, meningkatkan ketepatan selang masa.

PIN 8 (Bekalan Kuasa VCC)

Pin 8 menghubungkan ke terminal positif bekalan kuasa dan biasanya menerima voltan antara 5V dan 15V.Memastikan penggunaan voltan yang betul diperlukan untuk mencegah kerosakan atau kerosakan daripada overvoltage.

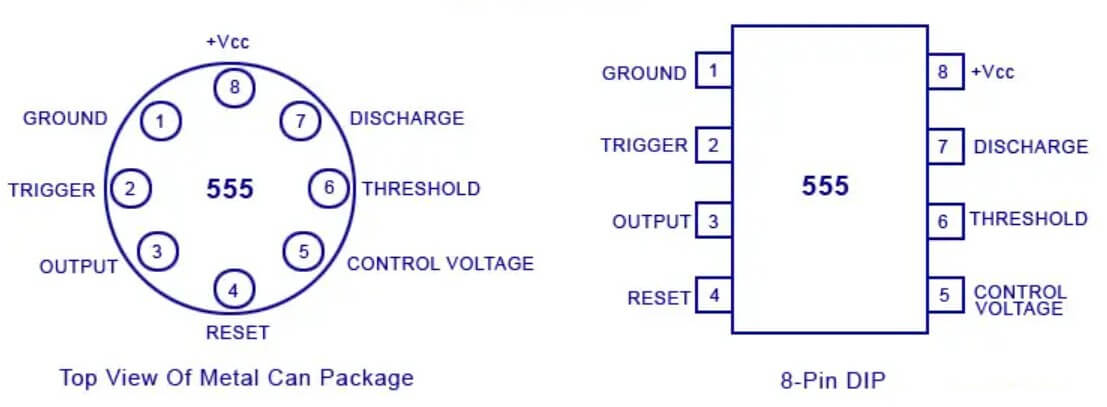

Rajah 5: 555 Rajah pinout ic pemasa

Mendapatkan kecekapan dengan pin ini adalah kunci untuk menggunakan 555 pemasa dalam projek dengan berkesan.Pengetahuan ini memupuk penciptaan segala -galanya dari suis yang mudah ditangguhkan kepada penjana denyut kompleks, memastikan reka bentuk dan pelaksanaan litar yang berjaya.

Membuat litar LED berkelip menggunakan pemasa 555

Pemasa 555 dalam mod astable berfungsi sebagai pengayun, terus menukar outputnya dari tinggi ke rendah.Angin ini sesuai untuk mewujudkan fungsi berkala seperti berkelip LED, menghasilkan bunyi, atau mengawal motor.

Apabila menubuhkan litar, pelarasan kecil kepada nilai perintang dan kapasitor mempengaruhi kekerapan kilat dan kestabilan LED.Sebagai contoh, kapasitans yang lebih tinggi memanjangkan kedua -dua fasa ON dan OFF LED, mengakibatkan corak berkedip yang lebih perlahan.Begitu juga, memilih nilai perintang yang betul membantu melindungi LED dari arus yang berlebihan, yang boleh merosakkannya, sementara juga mengoptimumkan kecekapan kuasa litar.

Bereksperimen dengan litar ini memberikan pemula cara tangan untuk melihat interaksi komponen elektronik.Ia juga menunjukkan bagaimana masa dalam litar diuruskan menggunakan unsur -unsur asas, meningkatkan pemahaman mereka terhadap keupayaan pemasa 555 dan menggalakkan penerokaan lanjut dalam elektronik.

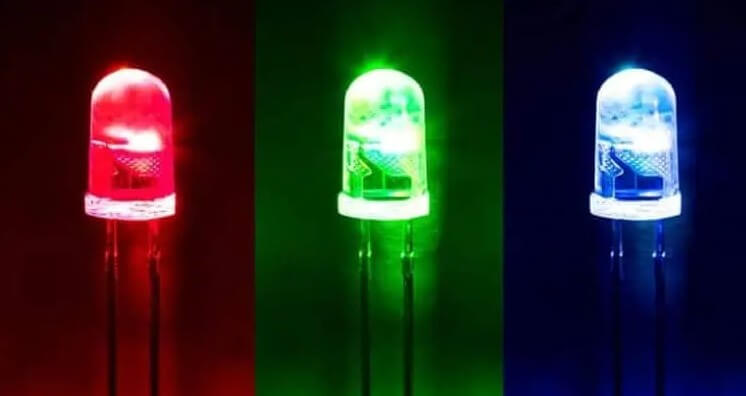

Rajah 6: Litar LED

Membina litar LED berkelip

Memasang litar LED berkelip dengan pemasa 555 adalah projek pengenalan yang sangat baik untuk mereka yang baru untuk elektronik.Proses ini mudah dan memberikan demonstrasi yang jelas mengenai fungsi pemasa dalam mod astable.Di bawah, anda akan dapati langkah -langkah terperinci dan komponen yang diperlukan.

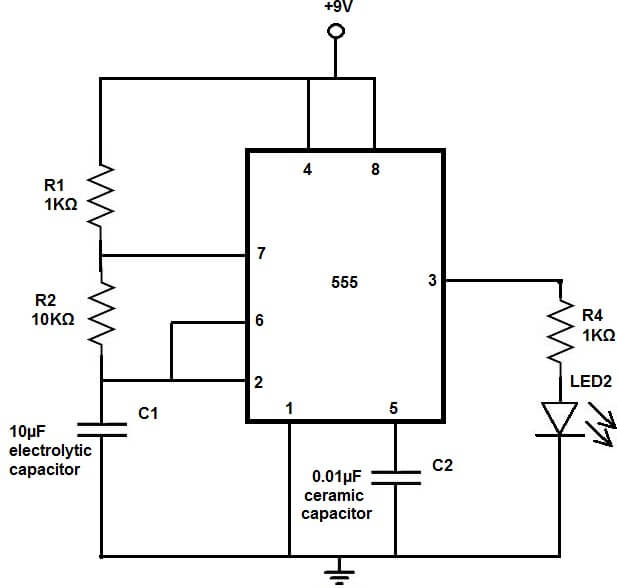

Rajah 7: Litar Flasher LED

Komponen diperlukan:

• 555 cip pemasa

• LED

• perintang (untuk mengehadkan arus ke LED)

• Kapasitor (untuk menetapkan kekerapan kilat)

• Bekalan Kuasa (biasanya antara 5V dan 12V)

Arahan Perhimpunan:

Menyambungkan bekalan kuasa:

• Lampirkan pin 8 dari 555 pemasa ke terminal positif bekalan kuasa anda.

• Sambungkan pin 1 ke tanah.

Mengkonfigurasi pemasa:

• Untuk menetapkan 555 pemasa untuk mod astable, pautan pin 2 dan 6 bersama -sama.

Menyesuaikan kekerapan output:

• Sambungkan satu perintang dari pin 7 ke pin 8. Perintang ini akan mempengaruhi seberapa cepat caj kapasitor.

• Lampirkan perintang lain dari pin 7 ke pin 6 dan letakkan kapasitor dalam siri dari pin 6 ke tanah.Nilai -nilai yang dipilih dari perintang dan kapasitor ini akan menentukan seberapa cepat LED berkelip.

Menyambungkan LED:

• Pautan terminal positif LED ke pin 3, yang merupakan pin output pemasa 555.

• Sambungkan terminal negatif LED ke tanah melalui perintang.Perintang ini harus dipilih dengan teliti untuk memastikan ia cukup kuat untuk mengelakkan sebarang kerosakan pada LED dari terlalu banyak arus.

Melalui langkah -langkah ini, anda boleh membina litar yang bukan sahaja menunjukkan prinsip elektronik asas tetapi juga berfungsi sebagai pengenalan praktikal kepada fungsi dinamik pemasa 555.

Mod monostable dengan pemasa 555

Mod monostable, yang sering dirujuk sebagai mod satu tembakan, menyediakan output tinggi yang stabil dan singkat dari pemasa 555.Fungsi ini amat berguna untuk menghasilkan isyarat masa atau kelewatan tunggal.Kegunaan umum termasuk memulakan urutan dalam bel pintu atau penggera sementara di mana isyarat cepat mencetuskan tindakan yang lebih lama.

Dalam proses membina dan menguji litar monostible, menyesuaikan nilai perintang dan kapasitor membolehkan kawalan yang tepat sepanjang tempoh output.Sebagai contoh, meningkatkan saiz kapasitor memanjangkan tempoh bahawa output tetap tinggi, yang berguna untuk aplikasi yang memerlukan panjang isyarat lanjutan seperti penggera yang lebih lama.

Perhatian kepada kualiti komponen, terutamanya mekanisme pencetus, adalah kunci.Komponen berkualiti rendah boleh menyebabkan pencetus yang tidak konsisten dan mengurangkan prestasi sistem.Di samping itu, pilihan perintang pull-up mempengaruhi kestabilan litar.Ia mesti cukup besar untuk mengekalkan pin 2 pada keadaan yang tinggi di bawah keadaan normal dan cukup kecil untuk memudahkan peralihan pesat ke keadaan yang rendah apabila dicetuskan.

Tetapan ini membolehkan pemasa 555 berfungsi dengan berkesan dalam peranan melampaui bel pintu atau penggera asas, termasuk tugas ketepatan seperti mengawal kilauan kamera.Fleksibiliti sedemikian mempamerkan utiliti pemasa 555 dalam pelbagai projek elektronik.

Membina litar dalam mod monostable

Persediaan untuk litar mod monostable memerlukan perhatian yang teliti untuk memberi isyarat dan konfigurasi masa.Berikut adalah panduan langkah demi langkah untuk memasang litar monostable dengan pemasa 555.

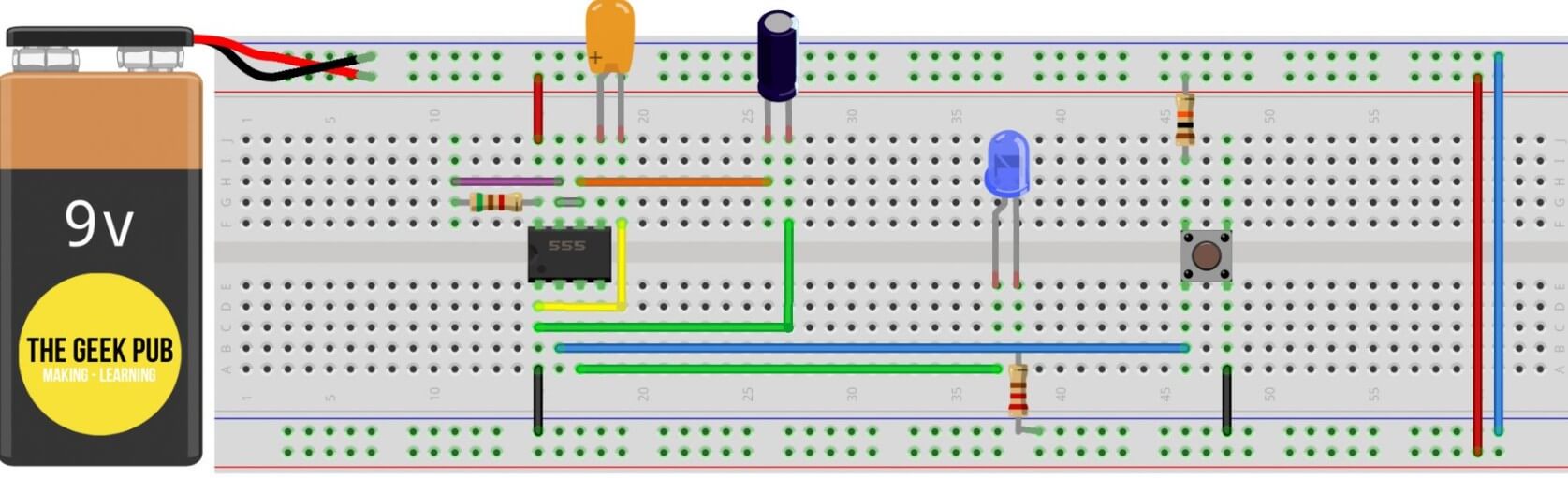

Rajah 8: 555 Pemasa dalam Contoh Mod Monostable

Komponen diperlukan:

• 555 pemasa

• perintang (minimum dua)

• Kapasitor (menentukan tempoh kelewatan)

• suis pencetus (seperti butang)

• Peranti output (mis., Buzzer atau LED)

• Bekalan Kuasa (biasanya 5V hingga 12V)

Arahan Perhimpunan:

Mewujudkan Sambungan Kuasa:

• Sambungkan pin 8 dari 555 pemasa ke terminal positif bekalan kuasa anda.

• Lampirkan pin 1 ke tanah.

Mengkonfigurasi mekanisme pencetus:

• Lampirkan perintang pull-up ke pin 2 dan sambungkannya ke bekalan kuasa positif untuk mengekalkan pin 2 biasanya tinggi, mencegah pencetus tidak sengaja.

• Sambungkan pin 2 ke tanah melalui suis pencetus, yang membolehkan voltan pada pin 2 turun sebentar apabila suis diaktifkan, dengan itu memulakan pemasa.

Menetapkan tempoh output:

• Letakkan perintang antara pin 6 (ambang) dan pin 7 (pelepasan).

• Lampirkan kapasitor dari pin 7 ke tanah.Nilai spesifik perintang dan kapasitor menentukan berapa lama output kekal tinggi, menguruskan peralihan kembali ke rendah selepas pengaktifan.

Menyambungkan peranti output:

• Pautan pin 3 ke peranti output, seperti buzzer atau LED, membolehkannya memancarkan bunyi atau cahaya semasa pengaktifan.

Dengan mengikuti langkah -langkah ini, anda boleh membuat litar monostable yang bukan sahaja menunjukkan prinsip elektronik asas tetapi juga menggunakan fungsi dinamik pemasa 555.

Mod yang boleh dibina dan aplikasi praktikalnya

Mod Bistible membolehkan cip pemasa 555 untuk bertukar-tukar antara dua keadaan stabil, berfungsi sama dengan suis dua hala elektronik.Mod ini sesuai untuk senario yang memerlukan suis mudah atau kawalan logik tanpa fungsi berasaskan masa.Biasanya, ia digunakan dalam sistem automasi mudah, kawalan logik robot, dan pelbagai operasi suis.

Memahami dan menyediakan mod yang boleh dibelenggu

Kejayaan menggunakan mod Bistable bergantung pada tetapan tepat mekanisme pencetus dan mengekalkan output yang stabil.Kualiti dan persediaan butang kawalan secara signifikan mempengaruhi prestasi sistem, kerana butang yang lebih rendah boleh menyebabkan perubahan keadaan jitter dan kerap, yang tidak diingini.

Untuk menetapkan pencetus, sambungkan pin 2 dan 6. Berikut adalah logik operasi: menekan butang mengubah output dari satu negeri ke negeri yang lain, yang kemudian dipegang sehingga butang ditekan lagi.Persediaan ini sangat sesuai untuk mereka bentuk litar logik mudah, seperti yang digunakan untuk menukar arah robot atau untuk penyimpanan data asas.

Di luar suis elektronik yang mudah, mod Bistable juga boleh disesuaikan untuk tugas yang lebih kompleks seperti sistem kawalan automatik yang memerlukan pengambilan keputusan asas.Kesederhanaan dan kebolehpercayaannya menjadikannya alat yang berguna dalam projek elektronik.

Mengkonfigurasi mod Bistable

Dalam mod Bistible, output pemasa 555 (sama ada tinggi atau rendah) bergantung kepada pencetus luaran dan tetap tidak berubah sehingga peristiwa pencetus seterusnya.Walaupun persediaan adalah mudah, reka bentuk litar yang tepat membantu memastikan kestabilan dan respons.

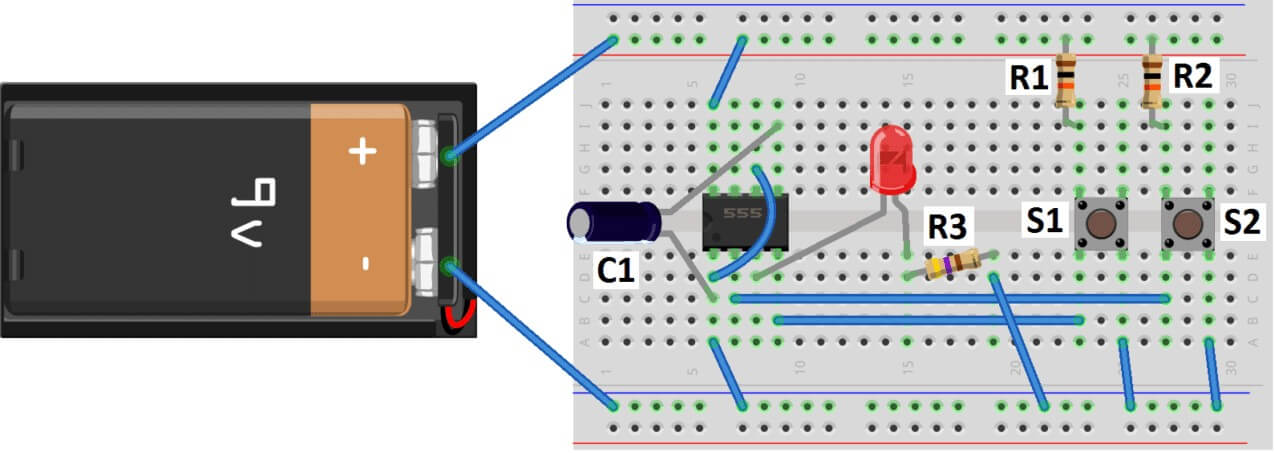

Rajah 9: Contoh Litar Mod Bistible

Bahan yang diperlukan:

• 555 cip pemasa

• Perintang

• Pencetus suis (butang atau peranti deria)

• Peranti output (LED, kunci elektronik, motor, dll.)

• Bekalan Kuasa (biasanya 5 hingga 12V)

Langkah pembinaan:

Sambungan Kuasa:

• Sambungkan pin 8 ke bekalan kuasa positif dan pin 1 ke tanah.

Tetapkan mekanisme pencetus:

• Pautan pin 2 dan pin 6 secara langsung dan melalui perintang pull-down ke tanah, memastikan pin tetap rendah tanpa isyarat pencetus.

• Sambungkan pin 2 dan 6 ke bekalan positif melalui butang tekan untuk pengaktifan.

Konfigurasi Output:

• Sambungkan pin 3 (pin output) ke peranti output seperti LED atau pengawal lain.

Pendekatan langsung dan terperinci ini kepada konfigurasi mod Bistable menekankan pengendalian praktikal dan operasi logik, menjadikannya mudah untuk mereka yang melaksanakan atau mempelajari sistem kawalan mudah dalam elektronik.

Aplikasi praktikal dan pengembangan output semasa yang tinggi

Pemasa 555 boleh membekalkan sehingga 200mA, menjadikannya sesuai untuk secara langsung menggerakkan motor kecil atau beberapa lampu LED.Dengan menambah komponen luaran seperti transistor atau MOSFET, peningkatan kapasiti pemasa 555, yang membolehkannya mengendalikan beban yang lebih besar dalam sistem kawalan automatik.

Apabila memilih transistor atau MOSFET, penting untuk memastikan ia dapat mengendalikan voltan dan arus yang diharapkan.Untuk beban yang lebih berat, pelesapan haba tambahan, seperti tenggelam haba, mungkin diperlukan.

Memasang pemasa 555 dengan transistor atau MOSFET memberikan pengguna fleksibiliti yang lebih besar untuk menguruskan peranti kuasa tinggi.Persediaan ini memperluaskan penggunaan 555 pemasa dalam sistem automasi.

Beban pemacu langsung

Persediaan Asas:

Rentetan LED: Sambungkan beberapa LED ke pin output 3, termasuk perintang yang mengehadkan semasa yang sesuai untuk melindungi mereka dari overcurrent.Sebagai contoh, dengan bekalan kuasa 12V memandu 10 LED, letakkan perintang 120Ω dalam siri dengan setiap LED.

Motor kecil: Sambungkan motor terus ke pin 3 jika memerlukan kurang daripada 200mA.Pendekatan mudah ini berfungsi dengan baik dalam had semasa.

Litar yang diperluaskan untuk beban yang lebih besar

Bahan yang diperlukan:

• 555 cip pemasa

• Transistor yang sesuai (mis., NPN) atau MOSFET

• Diod Flywheel (untuk beban induktif)

• Perintang kawalan

• Bekalan Kuasa

• Beban (mis., Motor yang lebih besar atau LED kuasa tinggi)

Langkah -langkah untuk Perhimpunan:

Persediaan Pemandu Transistor:

Letakkan perintang kecil antara pin 3 dan pangkalan transistor (NPN) atau pintu (MOSFET) untuk mengawal arus pintu.

Sambungkan pemungut (NPN) atau longkang (MOSFET) ke satu sisi beban.Sambungkan bahagian lain beban ke terminal positif bekalan kuasa.

Pautan pemancar (NPN) atau sumber (MOSFET) ke terminal kuasa negatif.

Untuk beban induktif seperti motor besar, tambahkan diod roda roda antara beban dan transistor untuk melindungi dari lonjakan voltan.

Ujian dan Pelarasan:

Sahkan semua sambungan betul sebelum menggerakkan.

Semasa ujian, perhatikan tindak balas beban dan periksa transistor untuk terlalu panas.Jika haba yang berlebihan dikesan, pertimbangkan untuk memasang sinki haba.

Strategi untuk mengawal beban yang lebih besar

Untuk menguruskan beban melepasi 200mA, 555 pemasa memerlukan transistor luaran untuk meningkatkan kuasa memandu.Transistor NPN atau MOSFET biasanya digunakan untuk tujuan ini.Mereka bukan sahaja mengendalikan motor kuasa tinggi atau jalur LED yang luas dengan berkesan tetapi juga memastikan kestabilan litar.Berikut adalah arahan terperinci mengenai melaksanakan langkah -langkah ini, bersama -sama dengan pertimbangan operasi utama.

Bahan yang diperlukan

• 555 cip pemasa

• Transistor NPN atau MOSFET

• perintang (untuk pangkalan atau pintu)

• Diod Flywheel (untuk beban induktif)

• Beban kuasa tinggi (mis., Motor atau jalur LED)

• Bekalan Kuasa (Beban Padanan dan Voltan Transistor/Keperluan Semasa)

Langkah pelaksanaan

Sambungkan pemasa 555:

Konfigurasikan pemasa 555 berdasarkan mod aplikasi yang dimaksudkan, seperti monostable atau astable.

Pilih dan sediakan transistor:

Untuk transistor NPN.Pautan pin output (pin 3) dari 555 pemasa ke pangkalan transistor menggunakan perintang antara 1kΩ dan 10kΩ untuk mengehadkan arus asas.

Untuk MOSFET.Sambungkan output pemasa 555 ke pintu MOSFET melalui rintangan yang lebih tinggi, biasanya 10kΩ hingga 100kΩ, kerana MOSFET didorong oleh voltan.

Sambungkan beban:

Pasang pengumpul transistor (NPN) atau longkang (MOSFET) ke satu hujung beban.

Sambungkan ujung lain beban ke terminal bekalan kuasa positif.

Jika beban adalah induktif (seperti motor), tambahkan diod roda roda antara beban dan transistor.Diod harus menghadapi bertentangan dengan bekalan kuasa untuk menjaga lonjakan voltan.

Uji dan menyesuaikan:

Semak sambungan dengan teliti sebelum menggerakkan litar.

Perhatikan tindak balas beban dan memantau transistor untuk terlalu panas.Jika ia terlalu panas, gunakan sinki haba untuk mengelakkan kerosakan.

Pertimbangan utama semasa operasi:

Pemilihan Transistor: Pilih transistor dengan arus maksimum, kapasiti voltan, dan ambang yang sesuai.MOSFETS umumnya berfungsi dengan baik untuk kegunaan semasa semasa kerana rintangan rendah mereka.

Pengiraan perintang: Berhati -hati mengira perintang asas atau pintu untuk memastikan transistor betul -betul bertindak balas terhadap output pemasa 555.

Pelepasan haba: Beban kuasa tinggi menjana haba yang ketara, jadi gunakan langkah-langkah penyejukan yang sesuai seperti sinki haba untuk mengekalkan prestasi dan mengelakkan kerosakan.

Berikutan langkah -langkah ini, anda boleh menggunakan pemasa 555 untuk menguruskan beban besar melebihi 200mA.Konfigurasi ini memperluaskan keupayaan pemasa 555, yang membolehkannya berkesan dalam pelbagai senario automasi dan kawalan.

Kesimpulan

Artikel ini menyediakan analisis terperinci mengenai operasi pemasa 555 dan mengapa ia digunakan secara meluas.Pelbagai fungsi dan kebolehpercayaan 555 pemasa menjadikannya tidak ternilai untuk peminat elektronik dan jurutera, menunjukkan nilai yang tidak dapat ditandingi dalam sistem elektronik yang kompleks.Reka bentuk litar praktikal dari eksperimen mudah ke aplikasi automasi yang rumit menunjukkan keupayaan output fleksibiliti dan semasa.Pembaca kini harus berpengalaman dalam fungsi pemasa 555 dan dengan yakin dapat menerapkan pengetahuan ini kepada projek-projek dunia nyata.Dengan memanfaatkan kreativiti, mereka dapat menangani cabaran praktikal dan menyumbang kepada inovasi berterusan dalam teknologi elektronik.

Soalan Lazim [Soalan Lazim]

1. Bagaimanakah pemasa 555 berfungsi dalam litar?

Pemasa 555 adalah litar bersepadu serba boleh dengan tiga mod utama: Astable, monostable, dan Bistable.Inilah penjelasan yang mudah:

Komponen utama:

Cip termasuk dua komparator voltan, flop-flop SR, peringkat output, dan transistor pelepasan.

Input dan isyarat dalaman:

Input pencetus dan ambang:

Dua pin input utama menerima isyarat voltan.

Input voltan kawalan:

Mengubah voltan rujukan dalaman.

Operasi Dalaman:

Para komparator memantau tahap voltan pencetus dan ambang pin terhadap rujukan dalaman.

Apabila voltan pencetus berada di bawah satu pertiga daripada voltan bekalan, komparator yang lebih rendah menetapkan flip-flop SR untuk mengeluarkan isyarat tinggi.

Jika voltan ambang melebihi dua pertiga daripada voltan bekalan, komparator atas menetapkan semula flip-flop, menghasilkan output yang rendah.

Pelepasan transistor:

Disambungkan ke pin 7, transistor pelepasan dikawal oleh flip-flop.

Dalam mod Astable, ia secara berselang -seli melepaskan kapasitor masa, mewujudkan ayunan berulang.

Dalam mod monostable, ia melepaskan kapasitor apabila output menjadi rendah.

2. Contoh aplikasi pemasa 555

Penggunaan popular untuk pemasa 555 dalam mod astable adalah untuk membuat litar flasher LED:

Persediaan Litar:

Perintang, kapasitor masa, dan LED diperlukan.

Operasi:

Cas Capacitor melalui perintang.

Sebaik sahaja voltan mencapai dua pertiga daripada voltan bekalan, pin pelepasan dicetuskan, melepaskan kapasitor dan menetapkan semula kitaran.

Kitaran ini menjadikan LED berkelip pada kekerapan yang ditentukan oleh nilai perintang dan kapasitor.

3. Cara Membuat Litar Pemasa 555 Sederhana

Berikut adalah panduan langkah demi langkah untuk memasang litar pemasa 555 Astable:

Kumpulkan Komponen:

• 555 pemasa ic

• Dua perintang (R1 dan R2)

• Satu kapasitor elektrolitik (C1)

• Bekalan Kuasa (5-15V)

• LED

• Menyambung wayar

Perhimpunan litar:

Sambungkan pin 8 (VCC) ke bekalan kuasa positif.

Sambungkan pin 1 (GND) ke tanah.

Tempat perintang R1 antara pin 8 dan 7.

Sambungkan perintang R2 antara pin 7 dan 6.

Lampirkan kapasitor C1 antara pin 6 dan tanah.

Tie Pin 4 (Reset) ke VCC.

Secara pilihan, pin tanah 5 (voltan kawalan) melalui kapasitor 0.01 μF.

Sambungkan pin 3 (output) ke kaki positif LED melalui perintang yang mengehadkan semasa, kemudian tanah kaki yang lain.

Laraskan masa:

Kirakan kekerapan ayunan menggunakan:

kekerapan = 1.44 / ((R1 + 2 * R2) * C1)

Uji litar:

Kuasa litar.LED harus mula berkedip.

Tukar nilai perintang dan kapasitor untuk mengubah suai kadar berkelip.

4. Memahami kawalan voltan dalam litar pemasa 555

Voltan dalam litar pemasa 555 terutamanya ditetapkan oleh mod aplikasinya, seperti Astable atau Monostable.Biasanya, julat voltan adalah dari 4.5 volt hingga 15 volt, bergantung kepada voltan bekalan (VCC).Output turun naik antara hampir 0 volt (tanah) dan dekat dengan VCC.Semasa operasi, litar menguruskan selang masa dengan mengubah voltan ke atas kapasitor masa.Untuk kawalan yang lebih maju, voltan luaran boleh digunakan untuk menyempurnakan kekerapan ayunan, satu kaedah yang sering dirujuk sebagai ayunan voltan yang dikawal (VCO).

5. Penggunaan pemasa 555 yang paling biasa hari ini

Hari ini, pemasa 555 kebanyakannya digunakan sebagai pengayun atau penjana nadi, terutamanya untuk menjana denyutan jam dalam litar digital.Ia adalah kunci dalam mewujudkan isyarat gelombang persegi yang diperlukan untuk aplikasi masa dan kawalan.Di samping itu, ia digunakan secara meluas dalam litar modulasi lebar pulse (PWM).Aplikasi ini adalah penting untuk menyesuaikan kecerahan LED atau mengawal kelajuan motor, yang membolehkan pelbagai tetapan kelajuan dan intensiti cahaya.

6. Kelebihan Menggunakan Pemasa 555

Fleksibiliti: Pemasa 555 mampu beroperasi dalam pelbagai konfigurasi, seperti menghasilkan ayunan berterusan dalam mod astable atau menghasilkan nadi tunggal dalam mod monostable.

Kemudahan Penggunaan: Ia hanya memerlukan segelintir komponen luaran untuk berfungsi, memudahkan proses reka bentuk dan pemasangan untuk banyak projek.

Ketidakupayaan: Oleh kerana kosnya yang rendah, pemasa 555 boleh diakses untuk kedua -dua penggemar dan projek profesional, menjadikannya ruji dalam peranti elektronik.

Prestasi yang stabil: Pemasa mengekalkan output yang stabil, yang tidak mudah dipengaruhi oleh perubahan suhu, memastikan operasi yang boleh dipercayai di seluruh persekitaran yang berbeza.

Semasa output yang tinggi: Ia boleh memandu secara langsung peranti dengan arus sehingga 200mA, yang membolehkannya menjadi LED kuasa, motor kecil, dan komponen lain tanpa perkakasan tambahan.

Ketepatan: Selang masa adalah sangat tepat dan mudah diselaraskan dengan perintang luaran dan kapasitor, memberikan fleksibiliti dalam julat masa dan ketepatan.

7. Bagaimanakah litar monostible 555?

Pemasa 555 dalam mod monostable menghasilkan nadi tunggal panjang tertentu.Inilah penjelasan terperinci:

Mencetuskan litar:

Pada mulanya, litar duduk dalam keadaan stabil di mana output (pin 3) adalah rendah.

Apabila isyarat voltan rendah (di bawah satu pertiga daripada voltan bekalan) mencapai pin pencetus (pin 2), pemasa bermula, menyebabkan output beralih ke tinggi.

Masa Pulse:

Tempoh nadi output tinggi bergantung kepada perintang luaran (r) antara VCC dan pin pelepasan (pin 7), serta kapasitor (c) antara pin ambang (pin 6) dan tanah.

Sebaik sahaja output tinggi, kapasitor mula mengecas melalui perintang.

Menamatkan nadi:

Oleh kerana caj kapasitor dan voltannya mencapai dua pertiga daripada voltan bekalan, komparator ambang dalaman membalikkan output kembali ke rendah, melepaskan kapasitor dan menetapkan semula litar.

Komponen utama:

Resistor (R): Mengawal kadar di mana caj kapasitor.

Kapasitor (c): Kedai caj dan menentukan tempoh nadi.

Formula Tempoh Pulse:

T = 1.1 × r × c

8. Apakah alternatif kepada litar pemasa 555?

Pelbagai alternatif kepada pemasa 555 termasuk:

Micropontrollers:

Fleksibel dan boleh diprogramkan untuk pelbagai fungsi masa.

IC pemasa khusus:

CD4538: Menawarkan dua multivibrator monostible ketepatan.

NE566: Pengayun yang dikawal oleh voltan.

Komponen diskret:

Pengayun berasaskan transistor: Menggunakan transistor diskret dan komponen pasif untuk masa.

Pengayun RC: Litar mudah dengan perintang dan kapasitor, biasanya dipasangkan dengan penguat.

9. Bagaimana anda menetapkan kekerapan pada pemasa 555?

Untuk menyesuaikan kekerapan pemasa 555 dalam mod astable (ayunan berterusan), anda perlu menukar nilai dua perintang dan kapasitor.

Sambungan litar:

Resistor R1: Sambungkan antara VCC dan pin pelepasan (pin 7).

Resistor R2: Sambungkan antara pin 7 dan pin ambang (pin 6).

Kapasitor C: Sambung antara pin 6 dan tanah.

Ambil output dari pin 3.

Kirakan Kekerapan:

Kekerapan (Hz) = 1.44 / ((R1 + 2 × R2) × C)

Kirakan Kitaran Tugas:

Kitaran tugas (d) = R2 / (R1 + 2 × R2)

Menyesuaikan perintang:

Untuk meningkatkan kekerapan: Kurangkan rintangan R1 dan R2.

Untuk menurunkan kekerapan: Meningkatkan nilai R1 dan R2.

Contoh Pengiraan:

Jika R1 adalah 10kΩ, R2 ialah 20kΩ, dan C ialah 0.01μF, maka kekerapannya ialah:

F = 1.44 / ((10k + 2 × 20k) × 0.01μf) ≈ 2.4kHz

Tukar nilai R1 atau R2 untuk mencapai kekerapan yang dikehendaki.

Tentang kita

ALLELCO LIMITED

Allelco adalah sehenti yang terkenal di peringkat antarabangsa Pengedar Perkhidmatan Perolehan Komponen Elektronik Hibrid, komited untuk menyediakan perkhidmatan perolehan komponen dan rantaian bekalan komponen untuk industri pembuatan dan pengedaran elektronik global, termasuk kilang OEM 500 teratas global dan broker bebas.
Baca lebih lanjut
