Bagaimana ADM5180JP meningkatkan komunikasi digital?

ADM5180JP adalah penerima garis pembezaan berprestasi tinggi yang direka untuk menjadikan komunikasi digital lancar dan boleh dipercayai.Ia menyokong pelbagai piawaian, menjadikannya mudah digunakan dalam sistem yang berbeza tanpa pengubahsuaian tambahan.Dengan penggunaan kuasa yang rendah dan perlindungan bunyi yang kuat, ia memastikan penghantaran isyarat yang stabil walaupun dalam keadaan yang mencabar.Fungsi failsafe menyimpan output yang stabil, walaupun isyarat input hilang.ADM5180JP boleh didapati dalam dua pilihan pakej, menawarkan fleksibiliti untuk aplikasi yang berbeza.Sama ada anda memerlukannya untuk rangkaian, pemindahan data, atau periferal, ia menyediakan penyelesaian yang mudah dan berkesan.Artikel ini merangkumi ciri -ciri, spesifikasi, dan aplikasi untuk membantu anda memahami manfaatnya.

Katalog

ADM5180JP Gambaran Keseluruhan

The ADM5180JP adalah penerima baris pembezaan oktal yang direka untuk sistem komunikasi digital dengan kadar data sehingga 200 kb/s.Ia menyokong piawaian EIA 232-E, 422A, dan CCITT (v.10, v.11, v.28, x.26, x.27), memastikan keserasian dengan pelbagai persediaan komunikasi.

Dibina pada proses BICMOS yang maju, ADM5180 menggabungkan litar bipolar berkelajuan tinggi dengan CMOS kuasa rendah, mengurangkan penggunaan kuasa ke bawah 25 MW.Ia berfungsi sebagai peningkatan langsung untuk UC5180C dan NE5180, menawarkan kecekapan dan prestasi yang lebih baik.

Fungsi FailSafe terbina dalam memastikan output yang stabil di bawah kesalahan input.Dengan FS1 dan FS2, anda boleh menetapkan output sama ada tinggi atau rendah apabila berlaku kesalahan.Tersedia dalam pakej PLCC 28-pin dan 28-memimpin, ia adalah pilihan yang kukuh untuk sistem moden.

Mencari pesanan pukal?Hubungi kami untuk harga yang kompetitif dan ketersediaan.

ADM5180JP pinout dan keterangan

Penerangan pin

Nombor pin	Nama pin	Penerangan
Vdd	Kuasa	Bekalan 5V
Gnd	Tanah	Sambungan 0V
A+ ke H+	Input yang tidak menonjol	Input isyarat perbezaan
A- hingga h-	Invert input	Input isyarat perbezaan
Ao ke ho	Output penerima	Output sepadan dengan input
FS1, FS2	Kawalan Failsafe	FS1: A-D, FS2: E-H

Model CAD ADM5180JP

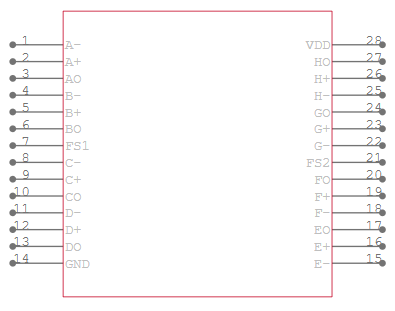

Simbol ADM5180JP

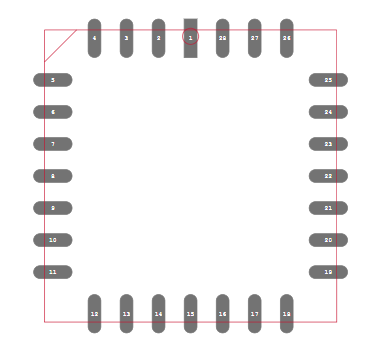

Jejak ADM5180JP

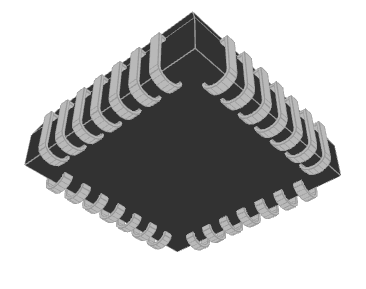

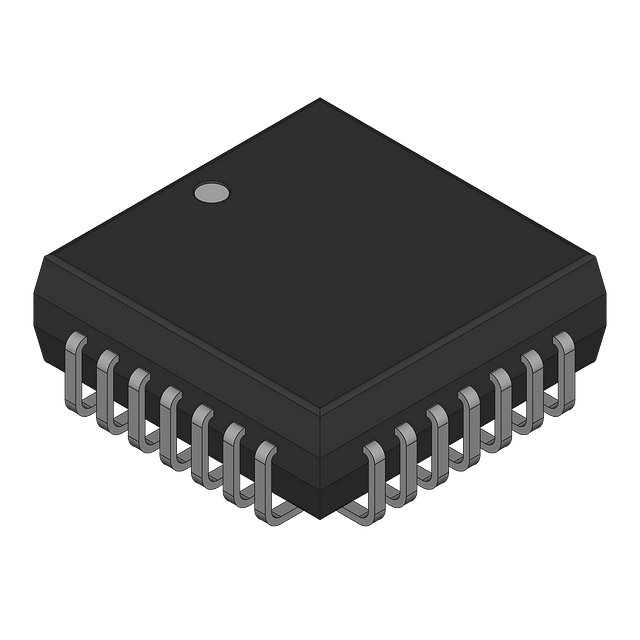

Model 3D ADM5180JP

Ciri -ciri utama ADM5180JP

Lapan penerima baris pembezaan dalam satu pakej

ADM5180JP merangkumi lapan penerima baris pembezaan bebas, mengurangkan keperluan untuk komponen tambahan.Reka bentuk padat ini menjimatkan ruang dan meningkatkan kecekapan dalam sistem komunikasi pelbagai saluran.

Keserasian standard industri

Ia menyokong EIA-232E, EIA-423A, EIA-422A, CCITT V.10, V.11, dan V.28, memastikan integrasi lancar dengan pelbagai protokol komunikasi seperti RS-232, RS-422, dan RS-423 tanpa pengubahsuaian.

Bekalan Kuasa +5 V tunggal

Direka untuk kemudahan, ADM5180JP beroperasi pada sumber kuasa tunggal +5 V, menjadikannya mudah untuk dilaksanakan dalam sistem kuasa rendah sambil mengekalkan prestasi yang stabil.

Toleransi voltan tinggi

Input pembezaannya bertahan sehingga ± 25 V, melindungi terhadap pancang voltan dan memastikan penghantaran isyarat yang stabil walaupun dalam persekitaran yang keras.

Histeresis dalaman untuk imuniti bunyi

Histeresis terbina dalam meningkatkan imuniti bunyi, mencegah turun naik isyarat dan memastikan penghantaran data yang boleh dipercayai dalam keadaan bising elektrik.

Penggunaan kuasa yang rendah

Dengan arus bekalan 3.5 mA, ADM5180JP adalah cekap tenaga, menjadikannya sesuai untuk sistem operasi berkuasa bateri dan berterusan.

Output serasi TTL/CMOS

Output serasi TTL dan CMOS membolehkan integrasi lancar dengan mikrokontroler, FPGA, dan litar digital tanpa memerlukan penukar tambahan.

Terdapat dalam pelbagai pakej

Pilih antara 28-pin untuk prototaip mudah atau PLCC 28-memimpin untuk aplikasi penjimatan ruang, tinggi.

Penggantian ideal untuk UC5180C/NE5180

Penerima ini berfungsi sebagai peningkatan langsung, kuasa rendah untuk UC5180C dan NE5180, yang menawarkan prestasi yang lebih baik tanpa perubahan reka bentuk utama.

ADM5180JP Spesifikasi Teknikal

Spesifikasi Teknikal untuk ADM5180JP.

Atribut produk	Nilai atribut
Pengilang	Analog Devices, Inc.
Voltan - bekalan	4.75V ~ 5.25V
Jenis	Transceiver
Pakej peranti pembekal	28-PLCC (11.51x11.51)
Siri	-
Protokol	RS232, RS423
Pakej / kes	28-lcc (J-Lead)
Pakej	Tiub
Bilangan pemandu/penerima	8/8
Jenis pemasangan	Permukaan gunung
Nombor produk asas	ADM5180
Status ROHS	-
Tahap Sensitiviti Kelembapan (MSL)	1 (tidak terhad)
Mencapai status	-
ECCN	Telinga99
Htsus	8542.39.0001

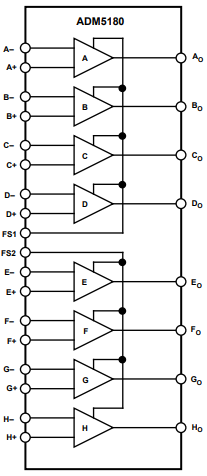

ADM5180JP Rajah Blok Fungsional

ADM5180JP adalah penerima baris pembezaan oktal yang direka untuk mengendalikan lapan isyarat input pembezaan berasingan, dilabelkan A melalui H. Setiap pasangan input (mis., A+ dan A-) memakan ke blok penerima yang sepadan, yang memproses isyarat pembezaan dan menukarkannya menjadi a aOutput tunggal (mis., AO untuk pasangan input).Reka bentuk ini memastikan bahawa setiap isyarat input diterjemahkan dengan tepat ke output masing -masing.

Peranti ini termasuk dua input kawalan FailSafe, FS1 dan FS2, yang menguruskan keadaan output semasa keadaan kesalahan.FS1 mengawal penerima A hingga D, manakala FS2 menguruskan penerima E ke H. Bergantung pada tahap logik yang digunakan untuk input failsafe ini, output yang sepadan boleh dipaksa ke keadaan yang tinggi atau rendah yang diketahui apabila kesalahan input berlaku, memastikan tingkah laku yang boleh diramal.

Kuasa dibekalkan melalui pin VDD, dan pin GND menyediakan rujukan tanah.ADM5180JP boleh didapati dalam pakej PLCC 28-pin dan 28-memimpin, menawarkan fleksibiliti dalam pilihan pemasangan untuk pelbagai aplikasi.

Aplikasi ADM5180JP

Komunikasi berkelajuan tinggi

ADM5180JP direka untuk penghantaran data yang cepat dan boleh dipercayai, menjadikannya pilihan yang ideal untuk rangkaian, pemindahan data, dan sistem komunikasi masa nyata.Sokongannya untuk pelbagai piawaian komunikasi memastikan prestasi yang lancar merentasi persediaan yang berbeza.

Port I/O Komputer

Penerima ini sangat sesuai untuk port input dan output komputer (I/O), yang membolehkan pertukaran data yang cekap antara peranti luaran dan sistem komputer.Output serasi TTL/CMOS menjadikan integrasi lancar dengan pelbagai litar digital.

Peripheral

ADM5180JP meningkatkan prestasi peranti komputer seperti papan kekunci, pengimbas, dan peranti storan luaran.Ia memastikan penghantaran isyarat yang stabil, mengurangkan kesilapan dan meningkatkan kecekapan peranti keseluruhan.

Modem berkelajuan tinggi

Untuk modem dan peralatan penghantaran data, penerima ini memberikan penukaran isyarat yang jelas dan tahan bunyi, memastikan komunikasi yang tepat walaupun dalam persekitaran dengan gangguan elektrik.

Pencetak

ADM5180JP membantu mengekalkan komunikasi cepat dan bebas ralat antara komputer dan pencetak, memastikan pekerjaan cetak diproses tanpa kelewatan atau kehilangan data.

Terjemahan tahap logik

Ia adalah pilihan yang sangat baik untuk menukar tahap isyarat antara keluarga logik yang berbeza, menjadikannya mudah untuk menyambungkan peranti yang beroperasi pada tahap voltan yang berbeza sambil memastikan prestasi yang boleh dipercayai.

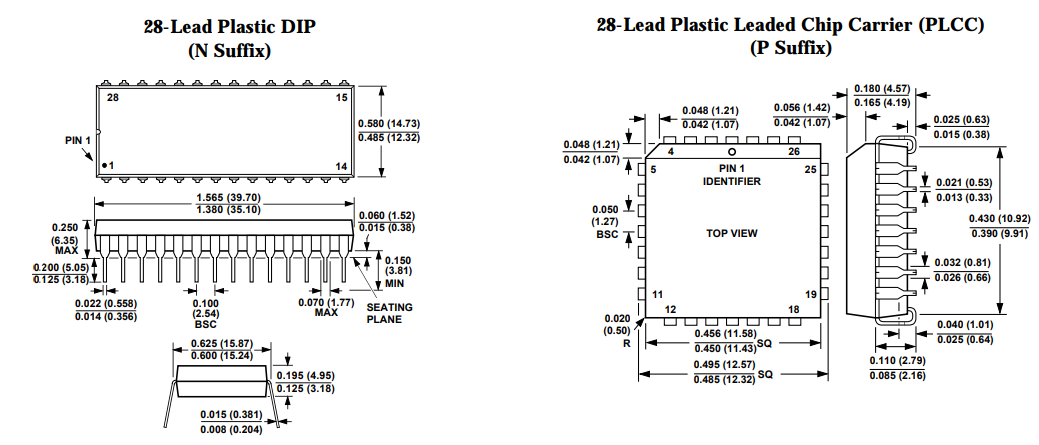

ADM5180JP dimensi garis besar

ADM5180JP Alternatif

Nombor bahagian	Pengilang	Ciri -ciri utama	Gunakan kes/nota
ADM5180JP	Analog Devices Inc.	8 Pemandu dan 8 penerima, menyokong protokol Rs232 dan Rs423, beroperasi pada 4.75V hingga 5.25V, datang dalam pakej permukaan 28-lcc.	Sesuai untuk sistem yang memerlukan pelbagai transceiver Rs232/Rs423, yang biasa digunakan dalam aplikasi komunikasi data.
ADM5180JP-Reel	Analog Devices Inc.	Sama dengan ADM5180JP, dibekalkan dalam pembungkusan reel pukal untuk pembuatan automatik.	Ideal untuk persekitaran pengeluaran volum tinggi yang memerlukan transceiver Surface-Mount-Mount RS232/RS423.
ADM560JRS-REEL	Analog Devices Inc.	4 Pemandu dan 5 penerima, menyokong protokol Rs232, beroperasi pada voltan yang lebih rendah (3V hingga 3.6V), dibungkus dalam kes permukaan 28-ssop.	Terbaik untuk aplikasi kuasa rendah yang memerlukan komunikasi RS232 yang boleh dipercayai, seperti sistem tertanam.
ADM560Jrsz	Analog Devices Inc.	Ciri-ciri yang sama seperti ADM560JRS-Reel tetapi dibekalkan dalam pembungkusan tiub untuk perhimpunan manual atau kecil.	Berguna untuk projek yang memerlukan komunikasi Rs232 dengan penggunaan kuasa yang rendah, menawarkan fleksibiliti dalam pengeluaran.

Mengenai pengilang

Analog Devices, Inc. (NASDAQ: ADI) adalah penyedia teknologi pemprosesan isyarat terkemuka, yang menawarkan litar bersepadu analog, campuran, dan DSP yang digunakan dalam elektronik komunikasi, perubatan, perindustrian, dan pengguna.Inovasi ADI memastikan imej yang jelas, bunyi segar, dan prestasi yang boleh dipercayai dalam pelbagai aplikasi.Dengan pengambilalihan seperti Hittite Microwave Corporation dan Teknologi Linear, ADI terus mengembangkan kepakarannya dalam penyelesaian RF, microwave, dan pengurusan kuasa.

Kesimpulan

ADM5180JP adalah penerima garis pembezaan yang boleh dipercayai dan cekap yang menjadikan komunikasi digital lebih mudah dan lebih stabil.Dengan sokongan untuk pelbagai piawaian, penggunaan kuasa yang rendah, dan perlindungan bunyi terbina dalam, ia adalah pilihan yang baik untuk banyak aplikasi.Sama ada anda memerlukannya untuk pemindahan data, komputer I/O, atau perkakasan, ia menawarkan prestasi yang kuat tanpa kerumitan tambahan.Jika anda sedang mencari peningkatan mudah atau penyelesaian yang boleh dipercayai, penerima ini telah dilindungi.
