Panduan Komprehensif untuk Oscilloscopes untuk Analisis Isyarat

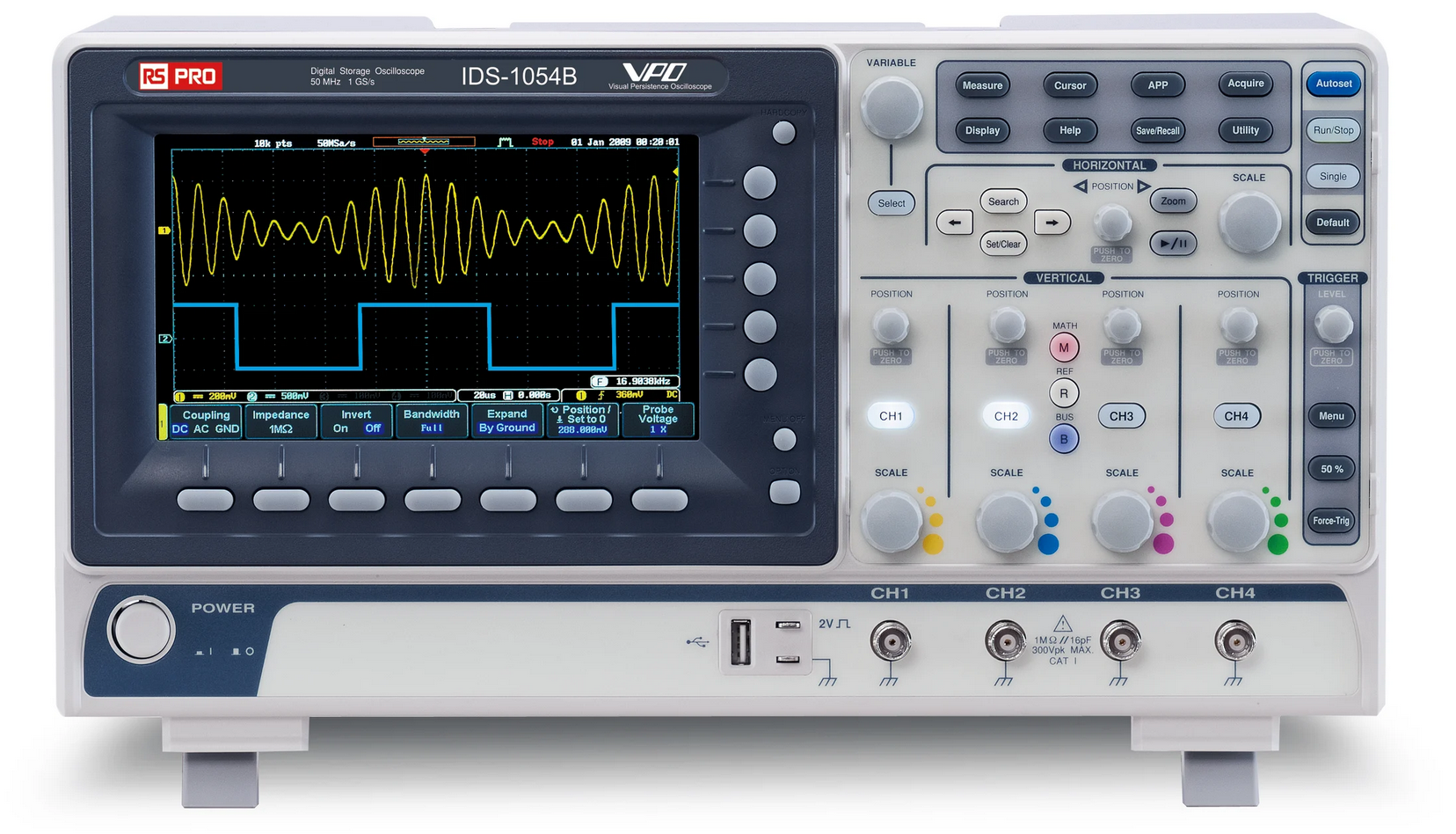

Oscilloscope adalah alat yang membolehkan anda melihat dan mengukur isyarat elektrik sebagai bentuk gelombang pada skrin.Ia membantu anda memahami bagaimana isyarat berubah dari masa ke masa dan menganalisis ciri -ciri seperti kekerapan, voltan, dan fasa.Sama ada anda menyelesaikan masalah litar atau mengkaji tingkah laku isyarat, osiloskop menyediakan cara yang jelas dan mudah untuk memvisualisasikan data.

Katalog

Gambaran Keseluruhan Fungsi Oscilloscope

Oscilloscope membantu anda melihat dan mengukur bentuk gelombang isyarat elektrik bergantian atau berdenyut.Ia berfungsi dengan menguatkan isyarat, mengimbasnya, dan memaparkan hasil pada skrin.Peranti ini amat berguna untuk memahami tingkah laku arus dan voltan dalam litar.Sama ada anda bekerja dengan isyarat elektrik berkala atau cuba menganalisis corak elektrik yang kompleks, osiloskop menyediakan perwakilan visual yang jelas.Ia juga boleh membantu anda menentukan kekerapan dan kekuatan isyarat, menjadikannya alat yang serba boleh untuk pelbagai tugas.

Jenis dan klasifikasi osiloskop

Klasifikasi berdasarkan jenis isyarat

• Oscilloscopes analog

Oscilloscope analog menggunakan reka bentuk litar analog tradisional untuk memaparkan bentuk gelombang.Mekanisme teras melibatkan pistol elektron yang memancarkan elektron ke arah skrin pendarfluor.Rasuk elektron difokuskan untuk membentuk titik cahaya yang tepat, yang bergerak mengikut isyarat, mewujudkan bentuk gelombang.Oscilloscope jenis ini dikenali kerana menyediakan paparan masa nyata bentuk gelombang, walaupun keupayaannya terhad berbanding dengan model digital yang lebih baru.

• Oscilloscopes digital

Oscilloscopes digital bergantung kepada teknologi canggih untuk menangkap dan memproses isyarat.Mereka menukar voltan masuk ke dalam data digital menggunakan penukar analog-ke-digital (ADC).Sampel disimpan dan dibina semula untuk memaparkan bentuk gelombang.Oscilloscopes digital menawarkan fleksibiliti dan ciri yang lebih besar seperti pencetus canggih, penyimpanan data, dan analisis bentuk gelombang.Mereka boleh didapati dalam variasi seperti oscilloscopes penyimpanan digital (DSO), oscilloscopes fosfor digital (DPO), dan oscilloscopes persampelan, masing -masing direka untuk keperluan tertentu.

Klasifikasi berdasarkan struktur dan prestasi

• Oscilloscopes biasa

Ini adalah instrumen mudah yang direka untuk tugas asas.Mereka menawarkan julat frekuensi terhad dan ketepatan pengimbasan.Penggunaan utama mereka adalah untuk memerhatikan bentuk gelombang tanpa sebarang pengukuran atau analisis terperinci.

• Oscilloscopes pelbagai guna

Jika anda memerlukan alat yang serba boleh, osiloskop pelbagai guna adalah ideal.Instrumen ini boleh mengendalikan pelbagai frekuensi yang luas, memberikan ketepatan pengimbasan yang baik, dan juga mengukur DC, frekuensi rendah, frekuensi tinggi, dan isyarat nadi.Dengan alat penentukuran tambahan, mereka dapat mencapai tahap ketepatan yang tinggi untuk ujian kuantitatif.

• Oscilloscopes multi-line

Oscilloscopes pelbagai baris adalah sempurna untuk memaparkan pelbagai isyarat secara serentak.Mereka menggunakan rasuk elektron berasingan untuk setiap isyarat, memastikan masa yang tepat dan tidak bertindih.Ini menjadikan mereka sesuai untuk membandingkan isyarat kekerapan yang sama.

• Oscilloscopes multi-track

Oscilloscopes ini menggunakan rasuk elektron tunggal tetapi memecah paparan untuk menunjukkan pelbagai isyarat.Walaupun mereka berkesan untuk menunjukkan pelbagai bentuk gelombang pada skrin, mungkin terdapat sedikit perbezaan masa di antara mereka.

• Pensampelan oscilloscopes

Apabila berurusan dengan isyarat frekuensi tinggi, osiloskop pensampelan adalah pilihan.Instrumen ini menggunakan teknik pensampelan untuk menukar isyarat frekuensi tinggi ke dalam kesamaan frekuensi rendah untuk visualisasi yang lebih mudah.Mereka mampu mengendalikan frekuensi sehingga julat GHZ.

• Oscilloscopes memori

Ini berguna apabila anda perlu menangkap dan mengkaji peristiwa sementara atau isyarat frekuensi yang sangat rendah.Mereka menyimpan data bentuk gelombang, yang membolehkan anda menganalisis isyarat dalam tempoh yang lebih lama.

• Oscilloscopes digital

Oscilloscopes digital menawarkan ciri -ciri canggih seperti pengiraan bentuk gelombang, manipulasi isyarat, dan pengukuran yang tepat.Dilengkapi dengan mikropemproses, mereka boleh mengendalikan operasi seperti tambahan, penolakan, dan purata bentuk gelombang.Data diproses secara digital dan dipaparkan dalam format yang jelas dan mudah dibaca.

Evolusi dari analog ke osiloskop digital

Oscilloscopes analog memerlukan penambahbaikan pembesaran dan pengimbasan untuk mencapai jalur lebar yang lebih tinggi.Sebaliknya, osiloskop digital mencapai ini dengan menaik taraf prestasi ADC, menjadikannya lebih cekap dan mudah disesuaikan.Sejak tahun 1980 -an, osiloskop digital telah menjadi standard, terima kasih kepada keupayaan mereka untuk menyimpan, memproses, dan menganalisis data dengan cekap.Walaupun model analog sebahagian besarnya memudar ke latar belakang, mereka masih dihargai kerana kesederhanaan dan paparan masa nyata mereka.

Komponen teras dan peranan mereka

Litar paparan

Litar paparan adalah komponen pusat osiloskop, yang bertanggungjawab untuk mengubah isyarat elektrik ke dalam bentuk gelombang visual pada skrin.Sistem ini termasuk tiub osiloskop dan litar kawalannya.Tiub oscilloscope terdiri daripada tiga bahagian utama: pistol elektron, sistem pesongan, dan skrin pendarfluor.Bersama -sama, komponen ini menghasilkan dan mengawal perwakilan yang kelihatan dari isyarat elektrik.

• Pistol elektron

Pistol elektron menjana dan mengarahkan aliran elektron berkelajuan tinggi untuk menerangi skrin pendarfluor.Ia termasuk komponen seperti filamen, katod, elektrod kawalan, dan anod.Filamen memanaskan katod, menyebabkan ia memancarkan elektron.Elektron ini diarahkan melalui elektrod kawalan, yang mengawal aliran mereka dan menyesuaikan kecerahan rasuk.Anod mempercepatkan elektron ke halaju yang tinggi, memastikan mereka mencapai skrin dengan tenaga yang cukup untuk menghasilkan tempat yang jelas dan terang.Fokus rasuk diselaraskan oleh penalaan halus voltan antara anod, memastikan imej yang dipaparkan adalah tajam dan jelas.

• Sistem pesongan

Sistem pesongan meletakkan rasuk elektron pada skrin dengan mengawal pergerakan mendatar dan menegaknya.Ia merangkumi dua pasang plat logam-plat pesongan untuk pergerakan up-and-down dan plat pesongan mendatar untuk pergerakan kiri ke kanan.Apabila voltan digunakan untuk plat ini, ia mewujudkan medan elektrik yang memesongkan rasuk elektron secara proporsional, yang membolehkan osiloskop untuk menarik bentuk gelombang.Jika tiada voltan digunakan, rasuk bergerak lurus dan memukul pusat skrin.

• Skrin pendarfluor

Skrin pendarfluor menukarkan rasuk elektron ke dalam cahaya yang kelihatan, memaparkan bentuk gelombang.Ia disalut dengan bahan khas yang memancarkan cahaya apabila diserang oleh rasuk elektron.Kecerahan tempat di skrin bergantung kepada intensiti dan kelajuan elektron.Skrin boleh disalut dengan bahan yang berbeza untuk menghasilkan pelbagai warna, seperti hijau untuk bentuk gelombang umum dan oren untuk isyarat frekuensi rendah.Fleksibiliti ini menjadikannya lebih mudah untuk memerhatikan dan menganalisis pelbagai jenis isyarat.

Litar penguat paksi y

Penguat menegak meningkatkan isyarat input ke tahap yang dapat menghasilkan pesongan yang mencukupi pada skrin osiloskop.Kepekaan osiloskop adalah terhad, yang bermaksud isyarat lemah tidak dapat dilihat tanpa penguatan.Isyarat yang diperkuatkan digunakan pada plat pesongan menegak, yang membolehkan skrin memaparkan bentuk gelombang dengan skala menegak yang betul untuk pemerhatian terperinci.

Litar Penguat Axis X.

Penguat mendatar berfungsi sama dengan penguat paksi Y tetapi memberi tumpuan kepada isyarat yang mengawal pergerakan mendatar rasuk elektron.Litar menguatkan gelombang gergaji atau sebarang voltan luaran yang digunakan pada plat pesongan mendatar.Ini memastikan bahawa bentuk gelombang merangkumi lebar skrin yang sesuai, menjadikannya lebih mudah untuk menganalisis ciri -ciri masa.

Pengimbasan litar penyegerakan

• Peranan voltan gergaji

Litar pengimbasan menghasilkan gelombang gergaji yang menggerakkan rasuk elektron merentasi skrin dalam gerakan berkala, linear.Pergerakan mendatar ini mewakili masa pada osiloskop, membolehkan anda memvisualisasikan bagaimana isyarat berubah dalam tempoh tertentu.

• Penyegerakan untuk kestabilan

Untuk bentuk gelombang kelihatan stabil pada skrin, kekerapan gelombang gergaji mesti sepadan atau disegerakkan dengan kekerapan isyarat input.Litar mencapai penyegerakan dengan menyesuaikan kekerapan gergaji atau menerima isyarat penyegerakan dari sumber bekalan dalaman, luaran, atau kuasa.Ciri ini memastikan bahawa bentuk gelombang tetap stabil, menjadikannya lebih mudah untuk mentafsir.

Litar bekalan kuasa

• Penghantaran voltan

Litar bekalan kuasa menyediakan kuasa elektrik yang diperlukan untuk semua bahagian osiloskop.Voltan tinggi dibekalkan kepada pistol elektron dan paparan, manakala voltan yang lebih rendah menguatkan penguat, litar pengimbasan, dan sistem kawalan.

• Operasi yang konsisten

Dengan mengekalkan aliran kuasa yang mantap dan boleh dipercayai, litar ini memastikan osiloskop beroperasi dengan lancar.Konsistensi ini adalah penting untuk mendapatkan hasil yang tepat dan boleh dihasilkan, sama ada anda menganalisis isyarat, mengukur masa, atau menangkap bentuk gelombang.

[Imej litar bekalan kuasa]

Interaksi komponen teras ini membolehkan osiloskop untuk menukar isyarat elektrik ke dalam bentuk gelombang yang jelas dan tepat.Setiap bahagian memainkan peranan yang berbeza dalam memastikan fungsi peranti dengan berkesan, menjadikannya alat yang berkuasa untuk pemerhatian dan analisis isyarat.

Prinsip Operasi dan Paparan Gelombang

Memahami Paparan Gelombang

Apabila voltan DC digunakan pada plat pesongan osiloskop, tempat cahaya beralih ke kedudukan tetap pada skrin.Peralihan ini berkadar dengan voltan yang digunakan.Jika kedua -dua plat menegak dan mendatar menerima voltan DC, tempat bergerak dengan sewajarnya dalam kedua -dua arah.Apabila voltan AC sinusoidal digunakan, tempat cahaya berayun, mengesan bentuk gelombang pada skrin.Pada frekuensi yang lebih rendah, anda dapat melihat gerakan ini dengan jelas, sementara frekuensi yang lebih tinggi menghasilkan garis berterusan disebabkan oleh kegigihan skrin dan mata anda.Untuk gelombang gergaji, tempat bergerak terus melintasi skrin secara mendatar, mewujudkan garis dasar untuk perwakilan masa.

Penyegerakan dan kestabilan

Untuk bentuk gelombang untuk kekal stabil pada skrin, kekerapan gelombang gergaji mesti diselaraskan dengan kekerapan isyarat input.Jika frekuensi ini tidak disegerakkan, bentuk gelombang akan hanyut, menjadikan analisis sukar.Penyegerakan boleh dicapai dengan menggunakan isyarat dalaman dari input, sumber luaran, atau bekalan kuasa.Penjajaran ini memastikan paparan bentuk gelombang pegun dan konsisten, memudahkan pemerhatian dan pengukuran.

Paparan dua dan berbilang isyarat

Oscilloscopes dua baris menggunakan sistem berasingan untuk setiap isyarat, membolehkan paparan serentak tanpa gangguan.Walau bagaimanapun, osiloskop jejak dua adalah lebih biasa kerana mereka menggunakan suis elektronik untuk menggantikan antara isyarat pada rasuk yang sama.Mod berselang berfungsi dengan baik untuk isyarat frekuensi tinggi, manakala mod sekejap mengendalikan frekuensi rendah tanpa kelipan.Kaedah ini membolehkan anda memerhatikan dan membandingkan pelbagai isyarat dengan berkesan.

Mencetuskan dan mengimbas

Mencetuskan memastikan osiloskop memulakan imbasannya pada titik yang konsisten pada bentuk gelombang.Anda boleh memilih antara pencetus dalaman dari isyarat itu sendiri atau pencetus luaran dari sumber lain.Setelah dicetuskan, litar pengimbasan menghasilkan gelombang gergaji, menggerakkan rasuk elektron secara mendatar dan mencipta paksi masa untuk paparan bentuk gelombang.Tanpa pencetus yang betul, bentuk gelombang mungkin kelihatan tidak stabil atau tidak lengkap.

Pertimbangan Praktikal untuk Kestabilan

Untuk pelbagai isyarat, mengekalkan nisbah kekerapan yang betul dengan kekerapan pengimbasan menghalang pertindihan dan memastikan kebolehbacaan.Dalam mod jejak dwi, ​​menyesuaikan kekerapan beralih mengelakkan kelipan, memastikan paparan yang lancar dan jelas.Pelarasan ini penting untuk perwakilan dan analisis isyarat yang tepat.

Kategori Berdasarkan Reka Bentuk Instrumen

Oscilloscopes boleh dikelompokkan ke dalam jenis analog dan digital.Kedua -duanya digunakan secara meluas untuk pelbagai aplikasi elektronik, tetapi mereka berbeza dalam kaedah kerja dan kesesuaian mereka untuk tugas -tugas tertentu.

Oscilloscopes analog

Oscilloscopes analog beroperasi dengan terus mengukur voltan isyarat dan mewakilinya pada skrin dengan rasuk elektron.Rasuk bergerak dari kiri ke kanan semasa memesongkan secara menegak mengikut voltan isyarat, mewujudkan visualisasi masa nyata bentuk gelombang.

Oscilloscopes digital

Oscilloscopes digital berfungsi dengan cara yang berbeza.Mereka menukar voltan input ke dalam data digital menggunakan penukar analog-ke-digital (ADC).Data ini disimpan dan diproses untuk membina semula bentuk gelombang, yang kemudian dipaparkan.Oscilloscopes digital menawarkan ciri -ciri canggih, termasuk penyimpanan bentuk gelombang, analisis terperinci, dan pencetus yang tepat.Mereka datang dalam variasi seperti oscilloscopes penyimpanan digital (DSO), oscilloscopes fosfor digital (DPO), dan oscilloscopes persampelan, masing -masing direka untuk kegunaan tertentu.

Oscilloscopes digital sebahagian besarnya menggantikan analog kerana mereka memerlukan pengubahsuaian yang lebih sedikit untuk meningkatkan jalur lebar dan memberikan fleksibiliti yang lebih besar.Dengan menaik taraf ADC, prestasi osiloskop digital dapat dipertingkatkan dengan ketara tanpa perubahan besar kepada reka bentuk keseluruhan.Keupayaan mereka untuk menyimpan, memproses, dan menganalisis isyarat telah menjadikan oscilloscopes digital pilihan pilihan untuk kebanyakan aplikasi sejak kenaikan mereka pada tahun 1980 -an.

Klasifikasi Nombor Saluran

Oscilloscopes, sama ada analog atau digital, boleh didapati dalam konfigurasi saluran yang berbeza untuk memenuhi pelbagai keperluan.Mereka termasuk:

• Oscilloscopes tunggal-saluran/satu jejak

• Oscilloscopes dwi-saluran/dwi-jejak

• Oscilloscopes tiga jejak (2+1 saluran dengan pencetus luaran)

• Oscilloscopes empat saluran/empat jejak

Klasifikasi Bandwidth

Pemilihan jalur lebar bergantung pada keperluan ujian anda.Oscilloscopes menawarkan pilihan antara 5 MHz hingga 1 GHz atau lebih, dengan model yang terdapat dalam 10 MHz, 20 MHz, 60 MHz, dan frekuensi lain untuk memenuhi keperluan khusus.

Arahan untuk digunakan

Walaupun oscilloscopes datang dalam pelbagai jenis dan model, operasi asas mereka tetap konsisten.Berikut adalah panduan mudah untuk menggunakan osiloskop dengan berkesan:

• Periksa peranti sebelum digunakan

Sebelum menggunakan osiloskop, periksa sama ada ia berfungsi dengan betul.Laraskan litar pengimbasan untuk kestabilan dan keseimbangan litar penguatan menegak.Jika anda melakukan pengukuran voltan dan masa yang tepat, penentukuran keuntungan dan kelajuan pengimbasan mendatar terlebih dahulu.

• Tetapkan gandingan paksi y

Tentukan sama ada anda perlu mematuhi komponen AC atau DC isyarat anda.Gunakan suis "AC-Ground-DC" untuk menetapkan mod gandingan dengan sewajarnya.

• Laraskan kepekaan paksi y

Bergantung pada nilai puncak ke puncak isyarat, pilih julat yang sesuai menggunakan suis kepekaan "V/Div".Fine-menyesuaikan tetapan ini untuk memaparkan bentuk gelombang dengan jelas dan dalam julat skrin.

• Pilih sumber pencetus dan polariti

Untuk menstabilkan paparan gelombang, pilih sumber pencetus dan polariti.Suis polaritas membantu anda menentukan sama ada imbasan bermula pada peningkatan atau kelebihan isyarat.

• Tetapkan kelajuan pengimbasan

Padankan kelajuan pengimbasan ke kekerapan isyarat anda menggunakan suis "T/Div".Ini memastikan bentuk gelombang muncul dengan tahap terperinci yang dikehendaki.Untuk isyarat pantas, gunakan kelajuan sapu yang lebih tinggi untuk menangkap butiran yang lebih baik.

• Masukkan isyarat

Sambungkan isyarat anda ke osiloskop menggunakan kabel siasatan atau koaksial.Jika anda menggunakan siasatan dengan pelemahan, ambil perhatian untuk faktor pelemahan dalam pengukuran anda.

Dengan mengikuti langkah -langkah ini, anda boleh menubuhkan dan mengendalikan osiloskop untuk memerhatikan dan menganalisis bentuk gelombang isyarat dengan berkesan.Sama ada anda menggunakannya untuk pengukuran voltan, analisis masa, atau perbandingan bentuk gelombang, proses memastikan hasil yang tepat dan boleh dipercayai.

Kesalahan biasa dan teknik penyelesaian masalah

Tiada bintik atau gelombang cahaya

Sekiranya tiada bintik -bintik cahaya atau bentuk gelombang dapat dilihat, mulakan dengan memastikan osiloskop dikuasakan.Semak tombol kecerahan dan laraskannya ke tetapan yang lebih tinggi jika diperlukan.Sahkan tombol shift x dan y-paksi untuk mengesahkan kawasan paparan berada dalam pandangan.Di samping itu, periksa potensiometer baki paksi y untuk pelarasan yang betul, sebagai ketidakseimbangan dalam litar penguat DC boleh mengganggu paparan.

Tidak boleh dibuka secara mendatar

Apabila pengimbasan mendatar tidak aktif, periksa suis pemilihan sumber pencetus.Jika ditetapkan ke kedudukan luaran tanpa isyarat pencetus luaran, tiada gelombang gergaji akan dihasilkan.Pastikan tombol tahap diselaraskan dengan tepat untuk memulakan pengimbasan.Potentiometer kestabilan juga perlu diperiksa untuk mengesahkan litar pengimbasan dicetuskan dengan betul.Sahkan bahawa pemilihan paksi x tidak tersilap ditetapkan kepada "luaran" tanpa input isyarat.Untuk osiloskop dwi-trek, hanya menggunakan saluran sementara suis pencetus dalaman ditetapkan ke kedudukan YB juga boleh menghalang generasi gergaji.

Tiada paparan ke arah menegak

Sekiranya tiada pergerakan menegak, sahkan bahawa suis mod gandingan input tidak ditetapkan ke kedudukan tanah.Pastikan terminal berpotensi tinggi dan rendah litar disambungkan dengan betul ke terminal yang sepadan pada osiloskop.Jika isyarat input lemah, periksa bahawa suis V/Div tidak ditetapkan ke julat kepekaan yang rendah.

Bentuk gelombang yang tidak stabil

Bentuk gelombang yang tidak stabil mungkin berlaku jika potentiometer kestabilan bertukar jauh mengikut arah jam, menolak litar pengimbasan ke dalam keadaan yang teruja sendiri.Laraskan potensiometer untuk mengembalikan litar ke keadaan yang dicetuskan.Semak bahawa suis mod gandingan pencetus ditetapkan dengan tepat berdasarkan kekerapan isyarat.Jika menggunakan pencetus frekuensi tinggi, pastikan suis pemilihan sumber pencetus ditetapkan ke dalaman dan bukannya luaran.Untuk isyarat frekuensi rendah dalam mod pengimbasan automatik, bentuk gelombang mungkin kelihatan tidak stabil.

Garis menegak atau segi empat tepat

Isu ini boleh berlaku apabila suis T/Div ditetapkan dengan tidak betul, menyebabkan kekerapan imbasan jatuh dengan ketara di bawah kekerapan isyarat.Laraskan tetapan T/Div untuk menyelaraskan kekerapan imbasan dengan kekerapan isyarat untuk paparan yang betul.

Garis mendatar yang padat atau garis serong

Garis mendatar padat atau bentuk gelombang slanted mungkin muncul jika suis T/Div ditetapkan terlalu tinggi, menjadikan kekerapan imbasan melebihi kekerapan isyarat.Laraskan tetapan T/Div untuk menyelesaikan masalah.

Bacaan voltan menegak yang tidak tepat

Ketidaktentuan voltan menegak sering disebabkan oleh tetapan V/Div yang tidak diasaskan.Pastikan tombol pelarasan halus V/Div sepenuhnya bertukar mengikut arah jam ke kedudukan penentukuran.Apabila menggunakan probe pelemahan 10: 1, kalikan voltan yang dipaparkan sebanyak 10 untuk bacaan sebenar.Jika kekerapan isyarat melebihi julat operasi oscilloscope, bacaan mungkin lebih rendah daripada nilai sebenar.

Bacaan mendatar yang tidak tepat

Ketidaktentuan mendatar mungkin berlaku jika penentukuran T/Div tidak lengkap atau tombol pelarasan halus tidak berada dalam kedudukan penentukuran.Jika suis sambungan kelajuan sapu terlibat, enak -ansur peningkatan kepekaan 10x dalam pengiraan anda.

Voltan DC dalam isyarat AC-DC yang ditumpukan

Jika pembacaan voltan DC tidak jelas dalam isyarat yang ditumpukan, periksa bahawa suis gandingan input paksi y ditetapkan kepada DC dan bukannya AC.Sebelum memulakan, letakkan suis DC-Ground-AC di kedudukan tanah untuk menubuhkan titik rujukan.Pelarasan yang tidak betul dari potentiometer baki paksi Y juga boleh menjejaskan pembacaan.

Kesukaran mengukur perbezaan fasa

Apabila mengukur perbezaan fasa, pastikan suis pencetus dalaman pada osiloskop jejak dua ditetapkan dengan betul ke YB apabila diperlukan.Pilih mod paparan berselang atau berselang -seli yang sesuai berdasarkan keperluan isyarat.Pada oscilloscopes satu baris, sahkan suis pencetus tidak ditetapkan dengan luaran melainkan perlu.

Masalah dengan bentuk gelombang modulasi amplitud

Untuk mengamati bentuk gelombang modulasi amplitud dengan betul, laraskan suis T/Div berdasarkan kekerapan isyarat audio AM dan bukannya kekerapan pembawa.

Waveform Waktu Mula dan Pelarasan Kedudukan

Untuk pelarasan gelombang, tetapkan potensiometer kestabilan ke titik pencetus kritikal.Pastikan pengaturan polariti dan tahap pencetus diselaraskan dengan betul untuk mengekalkan kestabilan.Elakkan menggunakan mod pencetus automatik untuk pelarasan yang tepat;Gunakan mod biasa.

Imbasan yang dicetuskan atau disegerakkan

Secara beransur -ansur menyesuaikan tombol tahap pencetus untuk mengunci bentuk gelombang dan pastikan paparan yang stabil.Gunakan suis mod paparan dengan sewajarnya untuk trek tunggal atau dwi dan pastikan isyarat adalah input ke saluran yang betul.Pada oscilloscopes dwi-trek, ganti mod paparan untuk isyarat frekuensi yang lebih tinggi atau gunakan mod sekejap untuk frekuensi yang lebih rendah.Sahkan sumber pencetus paksi y dipilih dengan betul.

Keabnormalan yang disebabkan oleh penggunaan yang tidak betul

Penyalahgunaan sering berpunca daripada ketidakpastian dengan prinsip dan kawalan panel osiloskop.Ini boleh menyebabkan paparan yang tidak normal atau bacaan yang salah.Sentiasa merujuk kepada garis panduan dan memahami dengan teliti fungsi peranti untuk mengelakkan kesilapan dan penyesuaian.

Teknik aplikasi dan pengukuran

Pengukuran voltan

Pengukuran voltan dengan osiloskop melibatkan menentukan amplitud voltan bentuk gelombang.Ia serba boleh dan boleh mengukur dc, sinusoidal, nadi, atau voltan bukan sinusoid.Oscilloscope memberikan pandangan terperinci, seperti overshoot atau kejatuhan teratas dalam bentuk gelombang voltan nadi, yang menawarkan kelebihan unik ke atas instrumen pengukur voltan lain.

Pengukuran langsung

Pengukuran langsung adalah kaedah paling mudah di mana anda secara langsung mengukur ketinggian bentuk gelombang voltan yang dipaparkan pada skrin dan mengira nilainya.Untuk memulakan, pastikan tombol penalaan halus dari suis kepekaan paksi y berada dalam kedudukan "penentukuran".Ini memastikan bacaan paksi menegak sesuai secara langsung kepada nilai "V/Div" untuk pengiraan yang tepat.

Untuk voltan AC, tetapkan suis gandingan input y-paksi ke "AC" untuk isyarat AC.Jika kekerapan sangat rendah, gunakan kedudukan "DC".Pusat bentuk gelombang pada skrin dan laraskan suis "V/Div" agar sesuai dengan bentuk gelombang dalam kawasan paparan.Nilai puncak ke puncak dikira dengan mengalikan nilai "V/Div" dengan bilangan bahagian bentuk gelombang secara menegak.Sekiranya siasatan digunakan, kalikan hasilnya dengan faktor pelemahan siasatan (biasanya 10).

Sebagai contoh, jika "V/Div" ditetapkan kepada 0.2 V, dan bentuk gelombang merangkumi 5 bahagian, voltan puncak ke puncak adalah 1 V. Dengan siasatan, ia menjadi 10 V.

Untuk voltan DC, tetapkan suis gandingan input paksi y ke "tanah" untuk menubuhkan garis rujukan sifar.Kemudian, beralih ke "DC" dan gunakan voltan.Ukur anjakan menegak di bahagian dan kalikan dengan nilai "v/div" untuk voltan.

Pengukuran perbandingan

Dalam kaedah ini, anda membandingkan voltan yang diukur dengan voltan standard yang diketahui.Pertama, sambungkan voltan yang diukur ke paksi y dan laraskan suis "V/Div" dan tombol halus sehingga bentuk gelombang mudah diukur.Catat ketinggian bentuk gelombang dan pastikan tetapan tidak berubah.Gantikan voltan yang diukur dengan voltan standard yang diketahui dan laraskan amplitudnya sehingga ia sepadan dengan ketinggian gelombang asal.Nilai voltan standard kemudian sama dengan voltan yang diukur.

Pendekatan ini menghapuskan kesilapan dari sistem menegak, meningkatkan ketepatan pengukuran.

Pengukuran masa

Oscilloscopes membenarkan pengukuran masa yang tepat dengan menggunakan skala mendatar skrin.Ini termasuk mengukur tempoh pengulangan isyarat berkala, lebar nadi, selang masa, kenaikan dan masa jatuh, dan perbezaan masa antara isyarat.

Apabila suis sapu oscilloscope "T/Div" ditetapkan kepada "penentukuran," skala mendatar secara langsung sepadan dengan nilai "T/Div".Mengalikan bilangan bahagian bentuk gelombang melintang secara mendatar oleh nilai "t/div" untuk mengira parameter masa.

Pengukuran fasa

Pengukuran fasa menentukan perbezaan fasa antara dua voltan sinusoidal.Kaunter tidak dapat mengukur hubungan fasa, tetapi oscilloscopes menawarkan beberapa kaedah untuk melakukan ini.

Kaedah jejak berganda

Dengan osiloskop dwi-jejak, sambungkan satu isyarat ke saluran YB (isyarat utama) dan yang lain ke saluran YA.Gunakan YB untuk mencetuskan.Laraskan suis "T/Div" supaya satu kitaran menduduki tepat 8 bahagian pada skrin.Setiap bahagian sama dengan 45 °, jadi perbezaan fasa dikira sebagai:

φ = 45 ° × T, di mana t ialah perbezaan pembahagian antara kedua -dua isyarat.

Sebagai contoh, jika t = 1.5 bahagian, perbezaan fasa ialah 67.5 °.

Pengukuran fasa grafik

Kaedah ini melibatkan menyambungkan satu isyarat kepada paksi-y dan yang lain ke paksi-x, mewujudkan corak elips pada skrin.Bentuk elips sepadan dengan perbezaan fasa.Ukur dimensi elips (a dan b) untuk mengira fasa menggunakan:

Δφ = arcsin (a/b).

Pelarasan dapat menjelaskan elips, dan perbezaan fasa diperolehi dari orientasi dan dimensinya.

Pengukuran kekerapan

Oscilloscopes menyediakan pelbagai cara untuk mengukur kekerapan.

Kaedah berkala

Untuk isyarat berkala, ukur masa untuk satu kitaran (t) dan hitung kekerapan menggunakan f = 1/t.Sebagai contoh, jika bentuk gelombang merangkumi 8 bahagian, "t/div" ditetapkan kepada 1 μs, dan tombol penalaan halus berada dalam "penentukuran," tempoh itu adalah t = 8 μs, dan kekerapan adalah f = 125 kHz.

Kaedah grafik

Tetapkan osiloskop ke mod X-Y, masukkan isyarat kepada paksi-y, dan isyarat frekuensi standard ke "x luaran."Laraskan kekerapan standard sehingga nisbah antara frekuensi isyarat adalah integer, membentuk corak yang stabil.Kira persimpangan di sepanjang garis mendatar dan menegak untuk menentukan nisbah kekerapan (FY/FX = M/N).Jika satu kekerapan diketahui, yang lain boleh dikira.

Kaedah ini menggunakan angka lissajous, yang bentuknya mencerminkan hubungan kekerapan dan fasa.Pelarasan memudahkan tafsiran dan memastikan hasil yang tepat.

Pertimbangan tambahan dan garis panduan keselamatan

Memastikan keselamatan pengendali dan instrumen

Keselamatan pengendali dan osiloskop adalah kritikal untuk pengukuran yang tepat dan data yang boleh dipercayai.Untuk mencapai matlamat ini, sentiasa mengendalikan instrumen dalam julat selamat yang ditentukan.

Menyesuaikan kecerahan dan fokus

Untuk meminimumkan kesilapan, laraskan kecerahan dan tumpuan tumpukan supaya tempat cahaya pada skrin adalah kecil dan tajam yang mungkin.Elakkan meninggalkan tempat cahaya yang bergerak untuk tempoh yang panjang, kerana ini boleh menyebabkan kerosakan pada skrin pendarfluor akibat pengeboman elektron yang berpanjangan, meninggalkan tanda terbakar gelap.

Asas sistem pengukuran yang betul

Pastikan semua komponen sistem pengukuran, termasuk osiloskop, sumber isyarat, komputer, dan pencetak, didasarkan pada titik bumi yang biasa.Begitu juga, sambungkan dawai asas peralatan yang diuji ke tempat yang sama.Ini meminimumkan bunyi elektrik dan memastikan ketepatan pengukuran.

Pengukuran voltan selamat

Apabila menggunakan osiloskop digital TDS200/TDS1000/TDS2000 dengan siasatan, hanya mengukur bentuk gelombang dalam hadnya (kurang daripada 300V CAT II).Jangan cuba mengukur AC voltan tinggi (mis., 220V) atau isyarat terapung yang tidak diasingkan dari bekalan kuasa utama.Melakukannya boleh merosakkan osiloskop dan menimbulkan risiko keselamatan kepada pengendali.

Mengendalikan isyarat terapung dengan selamat

Soket BNC Oscilloscope, Ground Probe, dan Ground Socket Power saling berkaitan.Sekiranya oscilloscope tidak berasas dan probe tanah menyentuh isyarat terapung, perbezaan yang berpotensi antara kedua -duanya boleh membawa kepada keadaan yang tidak selamat.Sentiasa pastikan oscilloscope itu berasaskan dengan betul sebelum menyambung kepada isyarat terapung.

Menggunakan probe pembezaan voltan tinggi

Apabila mengukur isyarat terapung voltan tinggi dalam peranti seperti menukar bekalan kuasa, sistem UPS, lampu penjimatan tenaga, atau penyongsang, gunakan probe pembezaan terasing voltan tinggi DP100.Ini memastikan kedua -dua pengukuran yang tepat dan keselamatan pengendali.

Langkah berjaga -jaga penggunaan tambahan

• Elakkan kitaran kuasa yang kerap

Peranti elektronik termal, termasuk osiloskop, tidak boleh sering dikuasai dan dimatikan.Amalan ini memanjangkan jangka hayat instrumen dan mengekalkan kestabilan.

• Mengurangkan gangguan luaran

Sekiranya anda melihat gangguan luaran dalam bentuk gelombang, asas kes osiloskop dapat membantu menghilangkan bunyi bising.

• Menghormati had voltan input

Voltan input maksimum untuk "input y" tidak boleh melebihi 400V pada pelemahan maksimum.Voltan yang berlebihan boleh merosakkan osiloskop.Di samping itu, elakkan meninggalkan dawai input yang tidak berkaitan, kerana ini dapat memperkenalkan gangguan dari medan elektromagnet sekitar.

• Prosedur penutupan yang betul

Sebelum mematikan osiloskop, kurangkan kecerahan tombol dengan memutarnya lawan jam untuk meminimumkan kecerahan skrin.Kemudian, matikan kuasa untuk memastikan skrin dan litar dalaman dilindungi.

• Laraskan kecerahan sederhana

Apabila memerhatikan bintik -bintik atau bentuk gelombang yang cerah, pastikan kecerahan sederhana untuk mengelakkan ketegangan mata dan mencegah kerosakan skrin yang berpotensi dari intensiti yang berlebihan.

Jenis osiloskop

Oscilloscopes datang dalam pelbagai jenis untuk memenuhi aplikasi yang berbeza, termasuk:

• Oscilloscopes pelbagai guna

• Oscilloscopes digital

• Oscilloscopes analog

• Oscilloscopes maya

• Oscilloscopes gelombang sewenang -wenang

• Oscilloscopes pegang tangan

• Oscilloscopes pendarfluor digital

• Oscilloscopes pemerolehan data
