Mengapa Memilih MAX250CSD untuk Projek Komunikasi Bersiri

MAX250CSD memberi anda cara mudah untuk menyambungkan litar logik moden ke port bersiri RS-232 klasik.Dengan pemacu dan penerima terbina dalam, ia mengendalikan kedua-dua laluan penghantaran dan penerimaan dalam satu pakej kecil.Anda boleh menjalankannya daripada bekalan 5V tunggal, dan ia juga mencipta tahap voltan RS-232 yang diperlukan secara dalaman.Ini bermakna lebih sedikit bahagian luaran dan susun atur yang lebih mudah.Sama ada anda memautkan papan kawalan ke PC atau menambah port bersiri pada sistem anda, cip ini memastikan perkara itu bersih dan boleh dipercayai.Reka bentuk dupleks penuhnya membolehkan anda menghantar dan menerima data pada masa yang sama tanpa penukaran tambahan.Dalam panduan ini, anda akan meneroka cirinya, butiran pin, struktur dalaman dan aplikasi biasa.

Katalog

Gambaran Keseluruhan MAX250CSD

The MAX250CSD ialah transceiver RS 232 dupleks penuh yang direka untuk menyambungkan tahap logik CMOS dan TTL ke port komunikasi bersiri standard.Ia menyepadukan dua pemacu talian dan dua penerima talian dalam pakej SOIC 14 pin, menyokong pertukaran data dua arah melalui bekalan 5 volt tunggal.Pam cas dalaman menjana voltan keluaran positif dan negatif yang diperlukan untuk isyarat RS 232 tanpa memerlukan rel kuasa dwi.Peranti ini sesuai untuk sistem terbenam, kawalan industri dan peralatan bersiri lama yang memerlukan penukaran port yang boleh dipercayai.Mencari MAX250CSD?Hubungi kami untuk menyemak stok semasa, masa utama dan harga.

Butiran Pinout MAX250CSD

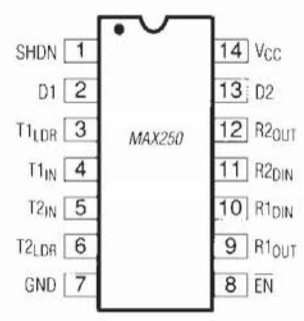

Penerangan Pin MAX250CSD

Nombor Pin	Nama Pin	Penerangan
1	SHDN	Input matikan, kawalan logik untuk melumpuhkan peranti dan mengurangkan penggunaan kuasa
2	D1	Output pemacu 1, output tahap RS-232
3	T1LDR	Kawalan pemacu beban pemancar 1
4	T1IN	Input pemancar 1, input logik TTL/CMOS
5	T2IN	Input pemancar 2, input logik TTL/CMOS
6	T2LDR	Kawalan pemacu beban pemancar 2
7	GND	Rujukan tanah
8	EN	Dayakan input, membolehkan operasi peranti biasa
9	R1OUT	Output penerima 1, output logik TTL/CMOS
10	R1DIN	Input 1 penerima, input tahap RS-232
11	R2DIN	Input penerima 2, input tahap RS-232
12	R2OUT	Output penerima 2, output logik TTL/CMOS
13	D2	Output pemacu 2, output tahap RS-232
14	VCC	Voltan bekalan positif, 4.5V hingga 5.5V

Model CAD MAX250CSD

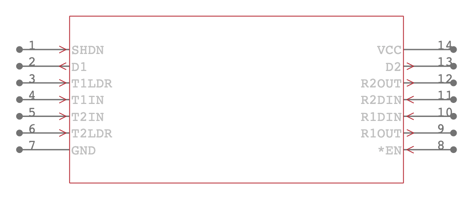

Simbol MAX250CSD

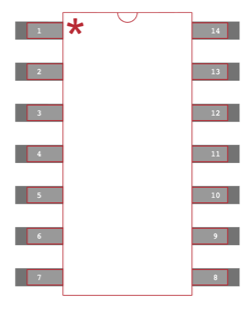

Jejak MAX250CSD

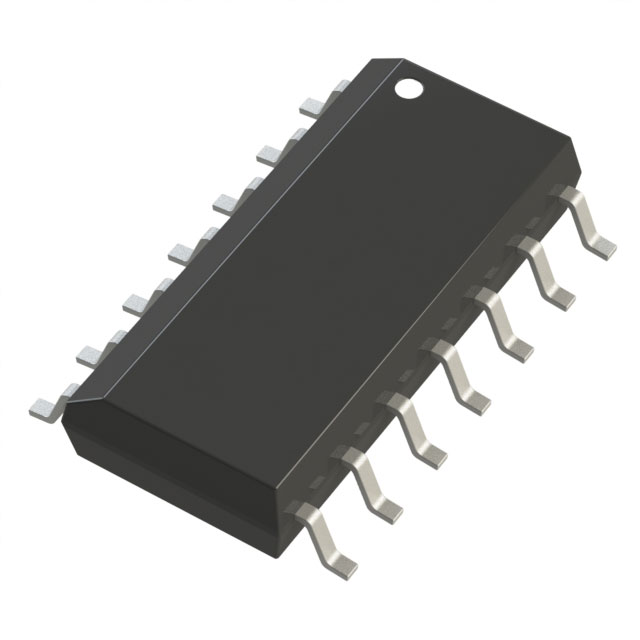

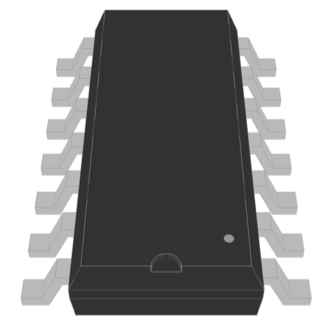

Model 3D MAX250CSD

Ciri-ciri MAX250CSD

Sokongan Komunikasi RS 232

MAX250CSD direka untuk memenuhi spesifikasi elektrik standard RS 232 untuk pertukaran data bersiri.Ia menukar isyarat logik CMOS dan TTL tahap rendah kepada tahap voltan RS 232 untuk penghantaran, dan menukar isyarat RS 232 masuk kembali kepada output tahap logik.Ini membolehkan sambungan terus antara litar digital dan port bersiri tradisional tanpa komponen peralihan aras luaran.Peranti ini menyokong komunikasi yang boleh dipercayai merentas kadar data bersiri biasa yang digunakan dalam sistem terbenam dan kawalan.

Komunikasi Dwi Saluran

MAX250CSD menyepadukan dua pemacu talian dan dua penerima talian dalam satu pakej.Konfigurasi 2 dengan 2 ini membolehkan dua laluan hantar dan terima bebas, menyokong pemindahan data dupleks penuh.Setiap pemacu dan penerima beroperasi sebagai pasangan yang sepadan, membolehkan penghantaran dan penerimaan data serentak antara peranti yang disambungkan.Struktur ini mengurangkan keperluan untuk komponen antara muka yang berasingan dan memudahkan susun atur papan.

Penghantaran Data Dupleks Penuh

Peranti ini menyokong komunikasi dupleks penuh, yang membolehkan data dihantar dan diterima pada masa yang sama.Mod ini meningkatkan kecekapan komunikasi dalam sistem yang memerlukan aliran data dua hala yang berterusan.Ia menghapuskan keperluan untuk bersilih ganti antara keadaan hantar dan terima, yang membantu mengekalkan komunikasi bersiri yang stabil dan tidak terganggu.

Operasi Bekalan 5 V Tunggal

MAX250CSD beroperasi daripada voltan bekalan tunggal antara 4.5 volt dan 5.5 volt.Pam cas dalaman menjana tahap voltan positif dan negatif yang diperlukan untuk isyarat RS 232.Ini menghilangkan keperluan untuk bekalan kuasa dwi dan mengurangkan kiraan komponen luaran.Keperluan kuasa yang dipermudahkan menyokong reka bentuk litar yang padat dan mudah.

Histeresis Penerima untuk Toleransi Bunyi

Setiap penerima termasuk kira-kira 600 milivolt histeresis input.Ciri ini meningkatkan ketahanan terhadap hingar dan peralihan isyarat perlahan pada talian input RS 232.Ia membantu mengelakkan pensuisan palsu dan tahap output yang tidak stabil dalam persekitaran yang mungkin terdapat gangguan elektrik.Akibatnya, output logik kekal stabil semasa keadaan operasi biasa.

Pakej Pemasangan Permukaan SOIC 14 Pin

MAX250CSD ditempatkan dalam pakej pelekap permukaan SOIC 14 pin.Format padat ini menyokong penggunaan ruang papan litar bercetak yang cekap dan sesuai untuk proses pemasangan automatik.Reka bentuk pakej membolehkan sambungan pateri yang boleh dipercayai dan penempatan mekanikal yang konsisten dalam susun atur pelekap permukaan standard.

Operasi Julat Suhu Komersial

Peranti ini ditetapkan untuk operasi dari 0 darjah Celsius hingga 70 darjah Celsius.Julat suhu ini menyokong penggunaan dalam peralatan elektronik komersil dan dalaman.Ia mengekalkan prestasi yang stabil dalam julat ini apabila dikendalikan di bawah keadaan bekalan dan beban yang disyorkan.

Keserasian Logik CMOS dan TTL

MAX250CSD serasi dengan tahap logik CMOS dan TTL standard.Ia boleh antara muka terus dengan mikropengawal, pemproses digital, dan sistem berasaskan logik lain tanpa penyaman isyarat tambahan.Keserasian ini memudahkan penyepaduan ke dalam pelbagai reka bentuk digital yang memerlukan komunikasi RS 232.

Spesifikasi Teknikal MAX250CSD

Atribut Produk	Nilai Atribut
Pengeluar	Maxim Bersepadu
Voltan - Bekalan	4.5V ~ 5.5V
taip	Pemancar
Pakej Peranti Pembekal	14-SOIC
Histeresis Penerima	600 mV
Protokol	RS232
Pakej / Kes	14-SOIC (0.154', 3.90mm Lebar)
Pakej	tiub
Suhu Operasi	0°C ~ 70°C
Bilangan Pemacu/Penerima	2/2
Jenis Pemasangan	Lekapan Permukaan
Dupleks	penuh
Nombor Produk Asas	MAX250
Status RoHS	RoHS tidak patuh
Tahap Kepekaan Kelembapan (MSL)	1 (Tidak terhad)
Status REACH	REACH Tidak terjejas
ECCN	EAR99
HTSUS	8542.39.0001

Rajah Blok MAX250CSD

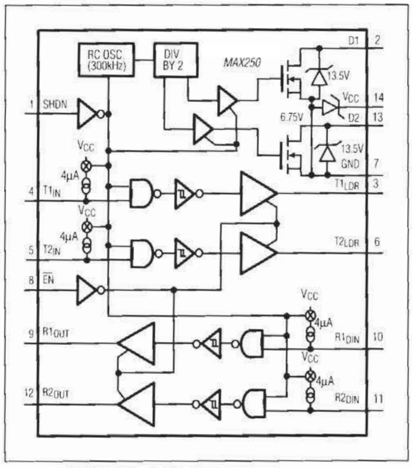

Seni bina dalaman disusun di sekeliling pemancar dwi dan konfigurasi dwi penerima yang dikuasakan daripada bekalan 5 V tunggal.Pengayun RC 300 kHz pada cip menyalurkan pembahagian dengan dua peringkat yang memacu pam cas, menjana tahap voltan positif dan negatif yang diperlukan untuk isyarat RS-232.Dua laluan pemancar menerima input TTL atau CMOS pada T1IN dan T2IN, melalui kawalan logik dan peringkat pemacu, dan menyampaikan output RS-232 pada D1 dan D2 dengan pin kawalan pemacu beban yang berkaitan.Dua saluran penerima menerima input RS-232 pada R1DIN dan R2DIN, memprosesnya melalui peringkat pembanding dengan arus pincang yang ditentukan, dan menyediakan output peringkat logik pada R1OUT dan R2OUT.Input kawalan termasuk SHDN dan EN mengurus operasi pengayun dan fungsi membolehkan saluran, manakala VCC dan GND mentakrifkan nod bekalan dan rujukan peranti.

Topografi Cip MAX250CSD

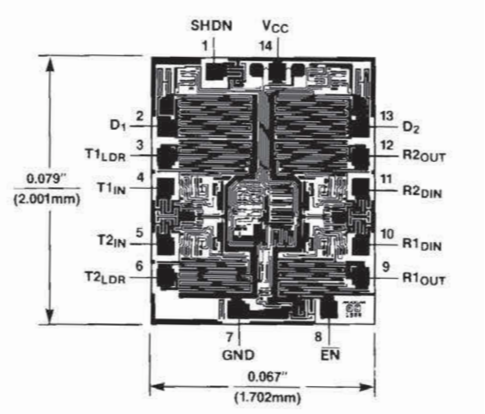

Susun atur cetakan MAX250CSD menunjukkan kawasan litar dalaman dan peletakan pad ikatan sepadan dengan 14 pin luaran.Pad persisian dilabelkan SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN dan GND, sepadan dengan pinout pakej.Empat kawasan simetri yang besar menduduki kawasan tengah, yang dikaitkan dengan saluran penghantar dwi dan penerima dwi, ​​manakala litar kawalan dan pincang yang lebih kecil diedarkan di antara mereka.Dimensi cetakan yang diukur adalah lebih kurang 0.079 inci kali 0.067 inci, menunjukkan saiz silikon fizikal dalam bungkusan.Susunan itu mencerminkan pemisahan antara bahagian pemacu voltan tinggi dan logik voltan rendah dan blok kawalan.

Aplikasi MAX250CSD

Antara Muka Komunikasi Port Serial PC

MAX250CSD digunakan untuk menyambungkan papan terbenam dan subsistem digital ke port bersiri PC standard.Ia menukar isyarat logik 5 volt kepada paras voltan RS 232 yang diperlukan oleh penyambung bersiri desktop dan komputer riba.Ini membolehkan kemas kini perisian tegar, tetapan konfigurasi dan data diagnostik ditukar melalui pautan bersiri terus.Struktur dupleks penuhnya menyokong laluan penghantaran dan penerimaan serentak, yang memastikan komunikasi stabil semasa pemindahan data berterusan.

Peralatan Perindustrian dengan Ketersambungan RS 232

Banyak mesin perindustrian termasuk port RS 232 untuk tugasan persediaan, penentukuran dan pemantauan.MAX250CSD menyediakan terjemahan isyarat antara logik kawalan dalaman dan penyambung bersiri luaran.Ia menyokong komunikasi dua hala yang boleh dipercayai untuk menghantar arahan dan menerima maklumat status.Dengan bekalan 5 volt tunggal dan penjanaan voltan dalaman, ia sesuai dengan mudah ke dalam papan kawalan padat yang digunakan dalam peralatan kilang dan proses.

Sistem Tempat Jualan

Terminal tempat jualan sering berkomunikasi dengan pencetak, pengimbas dan laci tunai melalui sambungan bersiri.MAX250CSD membolehkan unit pemprosesan utama antara muka terus dengan peranti berasaskan RS 232 ini.Konfigurasi pemacu dan penerima dwinya membolehkan data transaksi dihantar sementara pengakuan diterima pada masa yang sama.Ini menyokong aliran data yang lancar semasa pemprosesan pembayaran dan pencetakan resit.

Terminal Komunikasi Data

Dalam terminal data yang bergantung pada pautan bersiri, MAX250CSD menguruskan penukaran antara isyarat digital dalaman dan talian RS 232 luaran.Ia mengekalkan tahap voltan yang betul pada kedua-dua laluan penghantaran dan penerimaan, membenarkan data berstruktur untuk bergerak antara peranti tanpa ketidakpadanan isyarat.Ini menjadikannya sesuai untuk terminal yang digunakan dalam sistem pengenalan, unit kawalan akses dan peralatan pengumpulan data medan.

Sistem Terbenam Memerlukan Antara Muka RS 232 Warisan

Beberapa reka bentuk terbenam terus menyertakan port RS 232 untuk keserasian dengan infrastruktur sedia ada.MAX250CSD membenarkan litar logik CMOS dan TTL moden untuk menyambung terus ke antara muka warisan ini.Ia menyokong port konfigurasi, sambungan perkhidmatan dan komunikasi dengan peralatan lama semasa beroperasi daripada satu bekalan terkawal.Pendekatan ini mengekalkan keserasian ke belakang tanpa menambah litar luaran yang kompleks.

Peralatan Telekomunikasi dengan Pelabuhan Bersiri Standard

Peranti telekomunikasi sering menggunakan port bersiri untuk diagnostik dan kawalan sistem.MAX250CSD menyediakan terjemahan tahap voltan yang diperlukan antara litar logik dalaman dan penyambung RS 232 luaran.Ia menyokong komunikasi dua hala yang mantap untuk pertukaran arahan dan pelaporan status.Pakej pelekap permukaannya yang padat membolehkan penyepaduan ke dalam papan komunikasi di mana kecekapan ruang dan susun atur dikawal.

Dimensi Rangka MAX250CSD

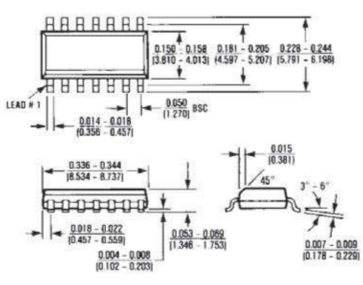

Lukisan garis besar mekanikal yang mentakrifkan pakej garis besar kecil 14 plumbum yang digunakan untuk MAX250CSD.Gambar rajah menyediakan pandangan atas, sisi dan hujung dengan toleransi dimensi dalam inci dan milimeter, termasuk keseluruhan panjang badan, lebar badan, pic plumbum 0.050 inci BSC dan julat lebar dan ketebalan plumbum.Ketinggian satah tempat duduk, dimensi kebuntuan dan sudut lentur plumbum ditentukan untuk menyokong reka bentuk dan pemasangan tapak PCB.Pengenalan plumbum 1 ditanda untuk memastikan orientasi yang betul semasa penempatan.Ciri terma disenaraikan dengan θJA sebanyak 115 darjah C per watt dan θJC sebanyak 60 darjah C setiap watt, menunjukkan persimpangan ke ambien dan persimpangan ke rintangan haba kes untuk analisis haba.

MAX250CSD Kelebihan dan Kekurangan

Kelebihan

• Mengintegrasikan dua pemacu dan dua penerima dalam satu pakej, mengurangkan komponen luaran

• Menyokong komunikasi dupleks penuh untuk operasi hantar dan terima serentak

• Termasuk histerisis penerima 600 mV untuk toleransi bunyi yang lebih baik

• Beroperasi daripada satu bekalan 5 V, memudahkan keperluan kuasa

• Tersedia dalam pakej SOIC 14 pin padat untuk susun atur yang cekap ruang

• Sangat sesuai untuk sistem yang bergantung pada piawaian bersiri RS 232 yang telah ditetapkan

Keburukan

• Terhad kepada protokol komunikasi RS 232

• Ditentukan untuk operasi hanya dalam julat suhu 0 C hingga 70 C

• Memerlukan bekalan 5 V, tidak serasi secara langsung dengan sistem logik 3.3 V

• Tidak sejajar dengan piawaian antara muka bersiri voltan rendah yang lebih baharu

• Tidak mematuhi sekatan bahan RoHS

MAX250CSD Alternatif

Nombor Bahagian	Pengeluar	Ciri-ciri Utama	Gunakan Kes/Nota
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Dwi RS-232 transceiver beroperasi daripada bekalan 5 V tunggal.Menyediakan dua pemacu dan dua penerima dengan histeresis terbina dalam untuk imuniti bunyi yang lebih baik dan komunikasi dupleks penuh yang stabil.	Digunakan dalam sistem terbenam, pengawal industri dan antara muka komunikasi bersiri yang memerlukan sambungan RS-232 yang boleh dipercayai.
MAX250CSD+	Analog Devices Inc./Maxim Integrated	Transceiver RS-232 dengan pam cas bersepadu, menyokong julat bekalan 4.5 V hingga 5.5 V.Direka untuk operasi dupleks penuh dengan integriti isyarat yang dipertingkatkan.	Sesuai untuk modul komunikasi, antara muka mikropengawal dan aplikasi port bersiri warisan.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	IC antara muka pemacu/penerima dwi RS-232 dibungkus untuk pemasangan automatik.Menyediakan penghantaran data yang stabil dan menyokong tahap komunikasi bersiri standard.	Biasa digunakan dalam reka bentuk PCB padat untuk pemerolehan data, instrumentasi dan peralatan komunikasi.
MAX250CPD	Analog Devices Inc./Maxim Integrated	Transceiver RS-232 menyokong dwi pemacu dan penerima dengan operasi 5 V yang boleh dipercayai.Direka untuk komunikasi dupleks penuh yang stabil dalam format pelekap permukaan.	Sesuai untuk papan komunikasi industri, penyesuai antara muka bersiri dan ketersambungan sistem terbenam.
