Apakah MEMS dan Mengapa Ia Penting dalam Elektronik Moden

MEMS (Micro-Electro-Mechanical Systems) ialah peranti kecil yang menggabungkan bahagian mekanikal dan elektronik pada satu cip.Dalam artikel ini, anda akan mempelajari cara MEMS berfungsi, daripada mengesan perubahan fizikal kepada menghasilkan output elektrik dan mekanikal.Anda juga akan meneroka pelbagai jenis peranti MEMS dan cara ia dibuat.Selain itu, anda akan melihat di mana MEMS digunakan dan perkara yang menjadikannya penting dalam teknologi moden.

Katalog

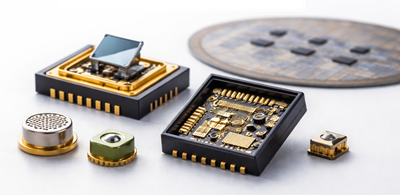

Rajah 1. Peranti MEMS

Apakah MEMS?

MEMS (Sistem Mikro-Elektro-Mekanikal) ialah peranti kecil yang mengintegrasikan struktur mekanikal dan komponen elektronik pada satu cip pada skala mikro.Sistem ini menggabungkan bahagian kecil yang bergerak seperti rasuk, membran atau julur dengan mikroelektronik untuk melaksanakan fungsi tertentu.Peranti MEMS biasanya direka dalam saiz antara beberapa mikrometer hingga beberapa milimeter.Mereka direka bentuk untuk berinteraksi dengan persekitaran fizikal sambil mengekalkan faktor bentuk padat yang sesuai untuk elektronik moden.Oleh kerana saiznya yang kecil, teknologi MEMS membolehkan integrasi tinggi, penggunaan bahan yang rendah dan pengeluaran berskala.Hari ini, MEMS diiktiraf secara meluas sebagai teknologi utama dalam sistem kecil dan peranti elektronik pintar.

Prinsip Kerja MEMS

Peranti MEMS beroperasi melalui urutan penderiaan, penukaran isyarat, pemprosesan dan penggerak.Pertama, struktur skala mikro mengesan input fizikal seperti tekanan, gerakan atau suhu.Perubahan fizikal ini kemudiannya ditukar kepada isyarat elektrik menggunakan kaedah transduksi seperti kapasitif, piezoelektrik atau kesan haba.Isyarat yang dihasilkan diproses oleh litar elektronik bersepadu untuk mentafsir atau mengkondisikan data.Selepas pemprosesan, sistem mungkin mencetuskan respons output bergantung pada fungsi peranti.Dalam sesetengah MEMS, tindak balas ini menghasilkan pergerakan mekanikal atau tindakan fizikal terkawal.Secara keseluruhannya, MEMS berfungsi sebagai sistem padat yang menghubungkan domain fizikal dan elektrik dalam aliran berterusan.

Jenis Peranti MEMS

Sensor MEMS

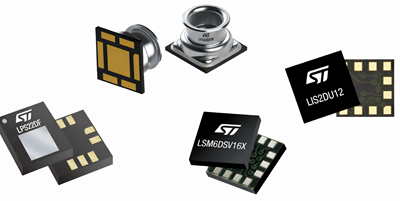

Rajah 2. Sensor MEMS

Sensor MEMS ialah peranti yang mengesan parameter fizikal dan menukarnya kepada isyarat elektrik.Penderia ini mengukur kuantiti seperti pecutan, tekanan, suhu dan bunyi menggunakan struktur mekanikal kecil yang disepadukan dalam cip.Elemen penderia bertindak balas kepada perubahan persekitaran, menyebabkan variasi yang boleh diukur dalam sifat elektrik seperti kapasitans atau rintangan.Seperti yang ditunjukkan dalam Rajah 2, penderia MEMS selalunya dibungkus sebagai litar bersepadu padat yang sesuai untuk elektronik moden.Saiznya yang kecil membolehkannya dibenamkan ke dalam peranti mudah alih tanpa menambah pukal.Sensor MEMS terkenal dengan kepekaan yang tinggi dan masa tindak balas yang cepat.Mereka membentuk kategori utama peranti MEMS kerana keupayaan mereka untuk menangkap data dengan cekap.

Penggerak MEMS

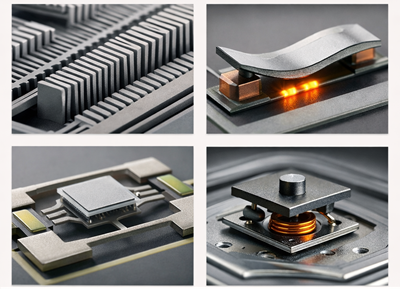

Rajah 3. Penggerak MEMS

Penggerak MEMS ialah peranti yang menukar isyarat elektrik kepada pergerakan fizikal atau tindakan mekanikal.Komponen ini menggunakan struktur berskala mikro untuk menghasilkan gerakan melalui mekanisme seperti daya elektrostatik, haba atau magnet.Apabila input elektrik digunakan, penggerak menghasilkan anjakan, getaran atau daya pada skala yang sangat kecil.Rajah 3 menggambarkan bagaimana struktur kecil ini boleh menghasilkan gerakan mekanikal terkawal dalam sistem padat.Penggerak MEMS biasanya direka untuk pergerakan yang tepat dan boleh berulang dalam peranti bersepadu.Keupayaan mereka untuk beroperasi dengan kuasa rendah menjadikannya sesuai untuk sistem kecil.Sebagai kategori MEMS utama, mereka membolehkan interaksi fizikal dalam persekitaran berskala mikro.

MEMS Optik (MOEMS)

MEMS Optik, juga dikenali sebagai MOEMS (Micro-Opto-Electro-Mechanical Systems), ialah peranti MEMS yang direka untuk memanipulasi dan mengawal cahaya.Sistem ini termasuk komponen optik berskala mikro seperti cermin, pengatup dan suis yang disepadukan dengan litar elektronik.Ia beroperasi dengan melaraskan laluan cahaya, sudut pantulan atau isyarat optik menggunakan struktur mudah alih yang kecil.Peranti MOEMS biasanya digunakan dalam aplikasi seperti komunikasi optik dan sistem paparan.Reka bentuk padat mereka membolehkan kawalan tepat cahaya dalam ruang yang sangat kecil.Penyepaduan elemen optik dan mekanikal membolehkan modulasi cahaya berkelajuan tinggi dan tepat.Kategori ini memfokuskan secara khusus pada operasi berasaskan cahaya dan bukannya penderiaan am atau penggerak.

RF MEMS

RF MEMS ialah peranti MEMS yang direka khusus untuk aplikasi isyarat frekuensi radio (RF).Peranti ini termasuk komponen seperti suis, resonator dan kapasitor boleh tala yang digunakan dalam litar RF.Mereka beroperasi dengan mengawal isyarat elektrik pada frekuensi tinggi dengan kehilangan isyarat yang minimum.Struktur RF MEMS menyediakan pengasingan yang tinggi dan penggunaan kuasa yang rendah berbanding dengan komponen RF tradisional.Reka bentuk skala mikro mereka membolehkan prestasi yang lebih baik dalam sistem komunikasi.Peranti ini sering digunakan dalam antena, penapis dan sistem wayarles.RF MEMS memberi tumpuan semata-mata pada mengoptimumkan tingkah laku isyarat dalam persekitaran elektronik frekuensi tinggi.

BioMEMS

BioMEMS ialah peranti MEMS yang dibangunkan untuk aplikasi biologi, perubatan dan penjagaan kesihatan.Sistem ini mengintegrasikan struktur mekanikal skala mikro dengan unsur biologi untuk menganalisis atau berinteraksi dengan sistem hidup.Contoh biasa termasuk peranti makmal pada cip, sistem mikrobendalir dan biosensor.Peranti BioMEMS membolehkan pengendalian jisim cecair yang kecil dengan tepat untuk diagnostik dan ujian.Saiznya yang padat membolehkan analisis yang lebih pantas dan mengurangkan keperluan sampel.Ia digunakan secara meluas dalam penyelidikan perubatan, penghantaran ubat, dan alat diagnostik.Kategori ini memfokuskan secara eksklusif pada teknologi MEMS yang digunakan dalam bidang bioperubatan.

Bagaimana MEMS Dibuat?

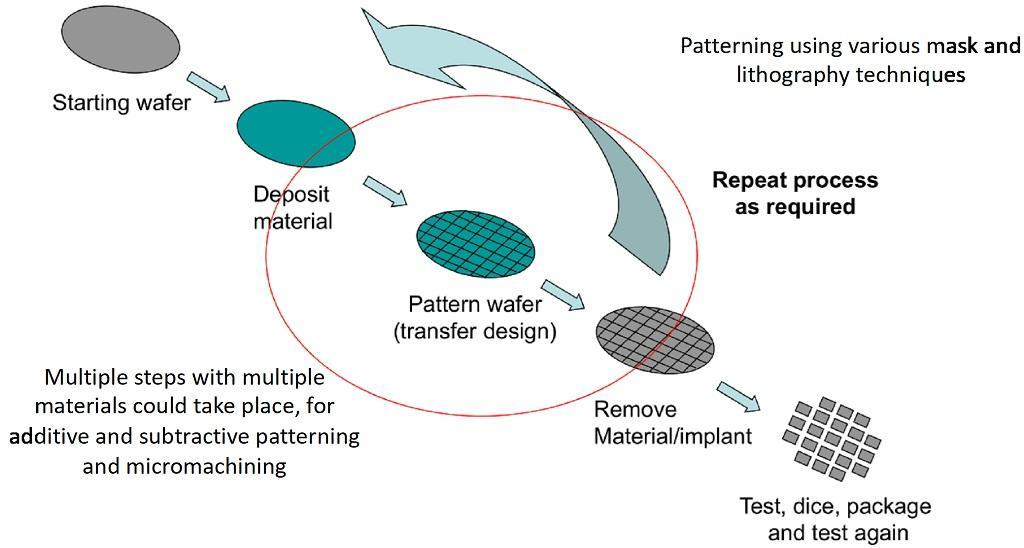

Rajah 4. Proses Fabrikasi MEMS

1. Bermula dengan Wafer Silikon

Proses ini bermula dengan wafer silikon bersih yang bertindak sebagai substrat asas.Wafer ini menyediakan sokongan mekanikal dan berfungsi sebagai asas untuk semua struktur.Ia disediakan dengan teliti untuk memastikan permukaan licin dan bebas kecacatan.Pembersihan membuang bahan cemar yang boleh menjejaskan langkah seterusnya.Saiz dan kualiti wafer secara langsung mempengaruhi prestasi peranti.Langkah ini memastikan titik permulaan yang boleh dipercayai untuk fabrikasi.

2. Pemendapan Bahan

Lapisan nipis bahan seperti silikon dioksida, logam, atau polisilikon didepositkan pada wafer.Lapisan ini membentuk bahagian struktur dan fungsi peranti MEMS.Teknik pemendapan termasuk pemendapan wap kimia (CVD) dan pemendapan wap fizikal (PVD).Setiap lapisan mempunyai tujuan tertentu dalam membina struktur akhir.Ketebalan dan keseragaman dikawal dengan tepat.Langkah ini menambah bahan penting untuk pembentukan peranti.

3. Corak Fotolitografi

Bahan sensitif cahaya yang dipanggil photoresist digunakan pada permukaan wafer.Corak dipindahkan ke wafer menggunakan topeng dan cahaya ultraungu.Langkah ini mentakrifkan bentuk dan ciri struktur MEMS.Kawasan terdedah dibangunkan untuk mencipta reka letak bercorak.Kitaran corak berbilang mungkin diperlukan.Proses ini membolehkan pemindahan reka bentuk yang tepat ke wafer.

4. Proses Goresan

Goresan menghilangkan kawasan bahan terpilih untuk membentuk struktur yang diingini.Ia boleh dilakukan menggunakan kaedah kimia basah atau plasma kering.Proses mewujudkan rongga, saluran, atau bahagian boleh alih.Kawalan ketepatan memastikan bahawa hanya kawasan yang disasarkan dialih keluar.Goresan mentakrifkan geometri akhir komponen MEMS.Langkah ini penting untuk membentuk ciri skala mikro.

5. Doping atau Pengubahsuaian Bahan

Kawasan khusus wafer diubah suai untuk menukar sifat elektrik.Doping memperkenalkan bendasing untuk mengawal kekonduksian.Langkah ini bagus untuk menyepadukan fungsi elektronik.Ia memastikan interaksi yang betul antara komponen mekanikal dan elektrik.Proses ini dikawal dengan teliti untuk konsistensi.Ini meningkatkan prestasi peranti.

6. Pembungkusan dan Pengujian

Selepas fabrikasi, wafer dipotong menjadi cip individu.Setiap peranti dibungkus untuk melindunginya daripada kerosakan alam sekitar.Ujian elektrik dan kefungsian dilakukan untuk memastikan operasi yang betul.Pembungkusan juga membolehkan integrasi ke dalam sistem elektronik.Langkah terakhir ini memastikan kebolehpercayaan dan kebolehgunaan.Ia menyediakan peranti MEMS untuk aplikasi yang luas.

Aplikasi MEMS

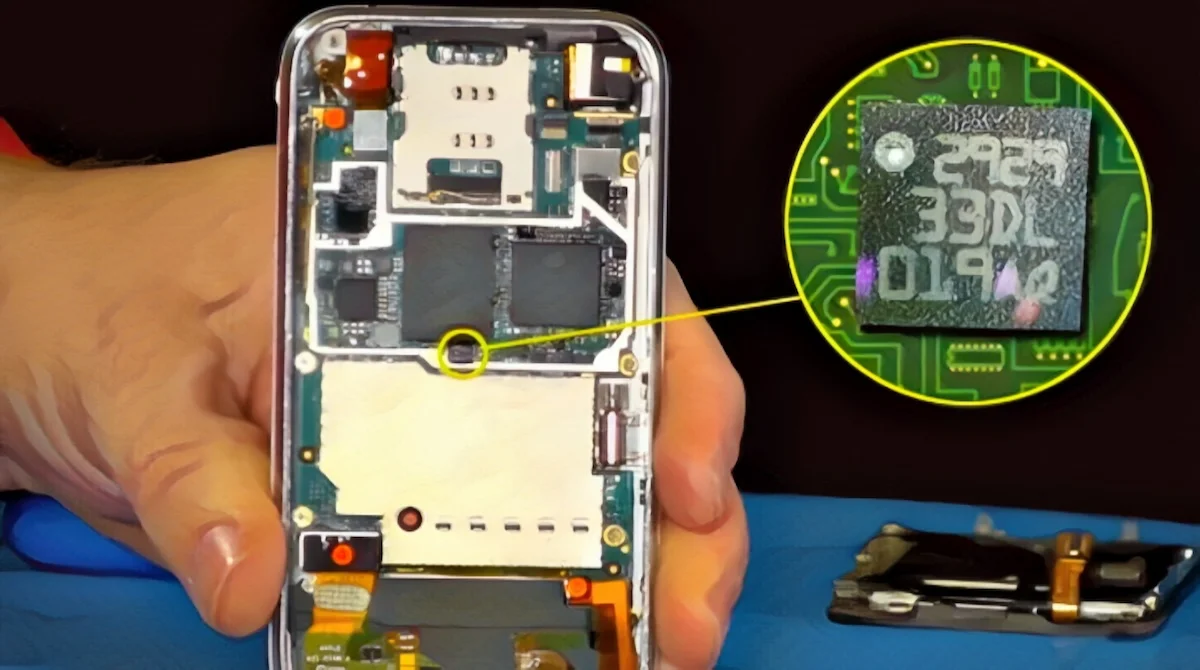

Rajah 5. MEMS dalam Telefon Pintar

1. Elektronik Pengguna

Peranti MEMS penting dalam telefon pintar, tablet dan peranti boleh pakai.Mereka mendayakan ciri seperti pengesanan gerakan, putaran skrin dan input suara.Accelerometer dan giroskop meningkatkan interaksi dan kawalan peranti.Mikrofon MEMS menyediakan tangkapan audio berkualiti tinggi dalam ruang padat.Penyepaduan mereka meningkatkan fungsi tanpa meningkatkan saiz peranti.

2. Sistem Automotif

Sensor MEMS memainkan peranan dalam keselamatan dan sistem kawalan kenderaan.Ia digunakan dalam beg udara, pemantauan tekanan tayar, dan kawalan kestabilan.Peranti ini mengesan perubahan pergerakan, pecutan dan tekanan dalam masa.Teknologi MEMS meningkatkan keselamatan dan prestasi kenderaan.Kebolehpercayaan mereka adalah baik dalam aplikasi automotif.

3. Peranti Perubatan

MEMS digunakan dalam instrumen perubatan untuk diagnostik dan pemantauan.Peranti seperti penderia tekanan dan cip mikrobendalir membolehkan pengukuran yang tepat.Mereka menyokong prosedur invasif minimum dan penyelesaian penjagaan kesihatan mudah alih.MEMS meningkatkan ketepatan dan kecekapan dalam aplikasi perubatan.Saiznya yang kecil membolehkan penyepaduan ke dalam alat perubatan yang padat.

4. Automasi Perindustrian

Peranti MEMS digunakan secara meluas dalam sistem pemantauan dan kawalan industri.Mereka mengukur parameter seperti tekanan, getaran dan aliran dalam jentera.Penderia ini membantu meningkatkan kecekapan sistem dan mencegah kegagalan.Teknologi MEMS menyokong strategi penyelenggaraan ramalan.Ketahanan mereka menjadikannya sesuai untuk persekitaran perindustrian yang keras.

5. Aeroangkasa dan Pertahanan

Peranti MEMS digunakan dalam sistem navigasi dan panduan.Mereka menyediakan penderiaan gerakan yang tepat untuk pesawat dan peralatan pertahanan.Penderia ini meningkatkan kestabilan dan kawalan dalam sistem yang kompleks.Teknologi MEMS membolehkan reka bentuk yang ringan dan padat.Ketepatannya berguna dalam persekitaran berprestasi tinggi.

6. Pemantauan Alam Sekitar

Sensor MEMS digunakan untuk mengesan keadaan persekitaran seperti kualiti udara dan suhu.Mereka membantu memantau tahap pencemaran dan keadaan iklim.Peranti ini menyokong bandar pintar dan sistem perlindungan alam sekitar.MEMS membolehkan pengumpulan data dalam format padat.Kecekapan mereka menjadikannya sesuai untuk aplikasi pemantauan berterusan.

Kelebihan Teknologi MEMS

• Saiz yang sangat kecil membolehkan penyepaduan peranti padat dan ringan

• Penggunaan kuasa yang rendah menyokong sistem cekap tenaga

• Ketepatan tinggi membolehkan penderiaan dan kawalan yang tepat

• Fabrikasi kelompok mengurangkan kos pembuatan seunit

• Masa tindak balas yang pantas meningkatkan prestasi

• Kebolehpercayaan yang tinggi disebabkan pembinaan keadaan pepejal

• Penyepaduan mudah dengan litar elektronik pada satu cip

Had Teknologi MEMS

• Proses fabrikasi adalah kompleks dan memerlukan peralatan canggih

• Sensitif kepada faktor persekitaran seperti suhu dan kelembapan

• Pengeluaran mekanikal terhad disebabkan saiz struktur yang kecil

• Pembungkusan boleh menjadi sukar dan mahal

• Terdedah kepada pencemaran pada tahap skala mikro

• Kerumitan reka bentuk meningkat dengan penyepaduan pelbagai fungsi

Perbezaan Antara MEMS dan IC

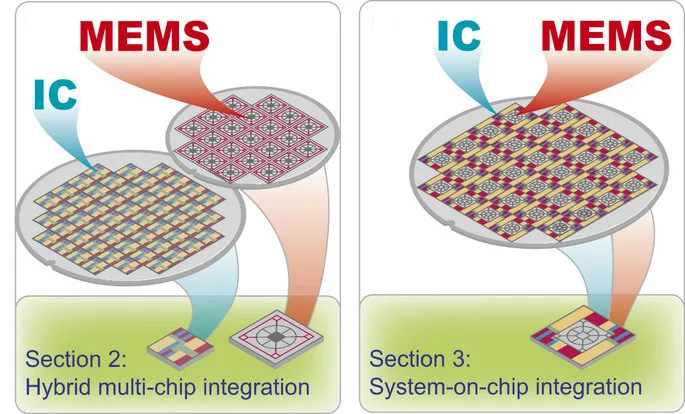

Rajah 6. MEMS lwn IC

Peranti MEMS berinteraksi dengan persekitaran fizikal dengan mengesan atau menghasilkan tindakan mekanikal, manakala IC memproses, menyimpan dan mengawal isyarat elektrik menggunakan komponen elektronik seperti transistor dan kapasitor. MEMS dan IC bukanlah teknologi yang bersaing tetapi teknologi yang saling melengkapi, bekerjasama dalam kebanyakan sistem elektronik moden.MEMS bertindak sebagai antara muka kepada dunia fizikal, manakala IC berfungsi sebagai unit pemprosesan yang mentafsir dan mengurus isyarat.

Dari segi struktur dan operasi, peranti MEMS selalunya disertakan bahagian bergerak mikroskopik dan struktur tiga dimensi, manakala IC adalah biasanya planar dan elektronik semata-mata tanpa gerakan mekanikal.MEMS berurusan dengan fenomena fizikal, manakala IC memfokuskan pada pemprosesan isyarat elektrik, pengiraan dan kawalan.Teknologi ini selalunya disepadukan melalui pendekatan hibrid, monolitik atau Sistem-dalam-Pakej (SiP) untuk mencipta sistem yang padat dan cekap.Bersama-sama, teknologi MEMS dan IC membolehkan aplikasi pintar seperti telefon pintar, sistem automotif, peranti perubatan dan elektronik IoT.

MEMS lwn NEMS

Aspek	MEMS	NEMS
Skala Saiz	1 µm hingga 1 mm (10⁻⁶–10⁻³ m)	1 nm hingga 100 nm (10⁻⁹–10⁻⁷ m)
Saiz Ciri	Biasanya ≥ 1 µm	Biasanya < 100 nm
Fabrikasi Kaedah	Fotolitografi, pemesinan mikro pukal/permukaan	Rasuk-elektron litografi, nanolitografi, pemasangan sendiri
Bahan Yang Digunakan	silikon, polisilikon, logam (Al, Au), polimer	Karbon tiub nano, graphene, wayar nano, silikon ultra nipis
Sensitiviti Julat	Mengesan perubahan makro-ke-mikro (cth., pecutan mg, tekanan kPa)	Mengesan daya skala nano (pN–nN) dan interaksi molekul
Penggunaan Kuasa	Julat µW hingga mW	julat nW hingga µW
mekanikal Keluaran	µN kepada daya mN julat	daya pN kepada nN julat
bergema Kekerapan	julat kHz hingga MHz	julat MHz hingga GHz
isyarat Resolusi	Skala mikro resolusi	Skala nano ke resolusi peringkat atom
mekanikal Kestabilan	Berstruktur tinggi ketegaran	Kestabilan yang lebih rendah disebabkan saiz dan kesan permukaan
Integrasi Keupayaan	dengan mudah disepadukan dengan elektronik CMOS	Integrasi ialah kompleks dan masih berkembang
Kebolehpercayaan	Terbukti jangka panjang kebolehpercayaan dalam industri	Terhad data kebolehpercayaan jangka panjang
Komersil Ketersediaan	Digunakan secara meluas dalam produk pengguna dan perindustrian	Kebanyakannya dalam penyelidikan dan aplikasi peringkat awal
Teknologi Kematangan	matang sepenuhnya dan diseragamkan	Muncul dan eksperimen

Kesimpulan

Teknologi MEMS menggabungkan elemen mekanikal skala mikro dengan elektronik untuk mencipta sistem yang padat dan cekap yang mampu penderiaan dan penggerak.Peranti ini beroperasi melalui proses pengesanan berstruktur, pemprosesan isyarat dan tindak balas, dan dikategorikan kepada penderia, penggerak, optik, RF dan aplikasi bioperubatan.Penggunaan meluasnya dalam sistem elektronik, automotif, penjagaan kesihatan dan perindustrian menunjukkan kepelbagaian dan kepentingannya.Walaupun MEMS menawarkan faedah seperti saiz kecil, penggunaan kuasa yang rendah dan ketepatan tinggi, mereka juga menghadapi cabaran yang berkaitan dengan kerumitan fabrikasi dan sensitiviti alam sekitar.
