Memahami Relay Keselamatan dalam Sistem Keselamatan Mesin

Relay keselamatan digunakan secara meluas dalam mesin di mana operasi yang tidak dijangka, kecacatan peralatan, atau akses ke kawasan berbahaya dapat mencipta risiko keselamatan. Mereka berfungsi bersama peranti seperti butang berhenti kecemasan, pintu keselamatan, tirai cahaya, dan tikar keselamatan untuk menyokong fungsi kawalan yang berkaitan dengan keselamatan dalam mesin. Relay keselamatan moden dapat memantau litar keselamatan, mengesan keadaan kecacatan tertentu, dan berinteraksi dengan sistem kawalan mesin apabila keperluan keselamatan mesti dikuatkuasakan. Artikel ini menerangkan bagaimana relay keselamatan berfungsi, peranti yang digunakan dengan mereka, aplikasi umum, perbezaan utama daripada penyelesaian kawalan lain, dan faktor-faktor yang perlu dipertimbangkan ketika memilih satu.

Katalog

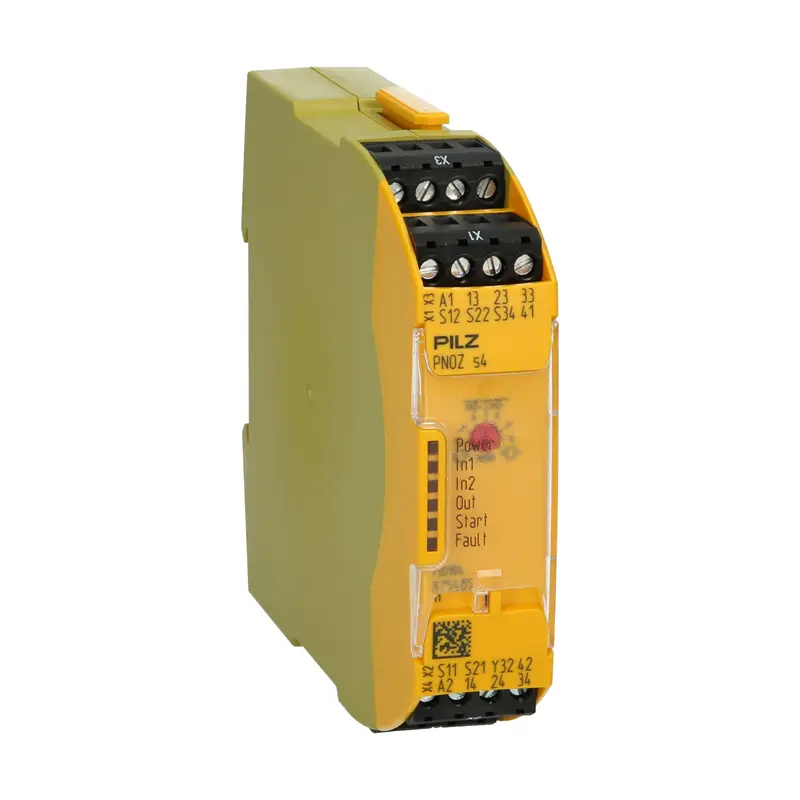

Rajah 1. Modul Relay Keselamatan

Apakah Itu Relay Keselamatan?

A relay keselamatan ialah peranti kawalan khusus yang digunakan dalam sistem keselamatan mesin untuk memproses isyarat yang berkaitan dengan keselamatan dan mengawal litar output yang ditetapkan. Ia berfungsi sebagai antara muka antara peranti keselamatan dan peralatan kawalan mesin, membolehkan fungsi yang berkaitan dengan keselamatan dimasukkan ke dalam sistem kawalan keseluruhan.

Relay keselamatan biasanya disambungkan kepada peranti seperti butang berhenti kecemasan, suis pintu keselamatan, suis kunci, tirai cahaya, tikar keselamatan, dan peranti kawalan dua tangan. Peranti ini memberikan isyarat input yang dipantau oleh relay sebagai sebahagian daripada litar keselamatan.

Berdasarkan status input yang disambungkan, relay keselamatan mengawal litar outputnya, yang biasanya disambungkan kepada kontaktor, penghidup motor, relay kawalan, atau komponen kawalan mesin lain. Hubungan input-ke-output ini membentuk asas operasi relay keselamatan.

Mengapa Relay Keselamatan Digunakan dalam Sistem Keselamatan Mesin

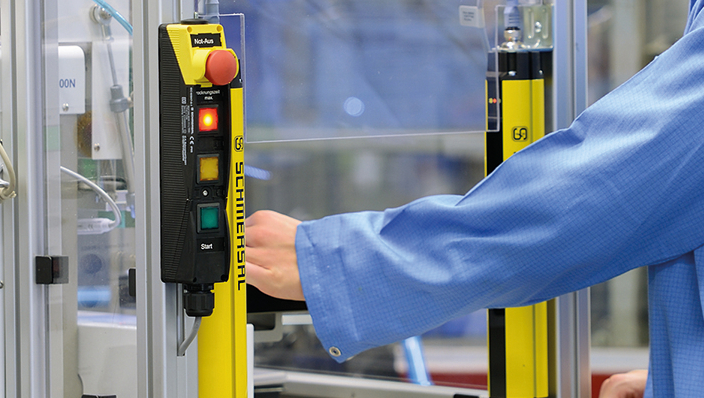

Rajah 2. Sistem Keselamatan Mesin Dengan Relay Keselamatan

Litar kawalan standard pada dasarnya direka untuk melaksanakan fungsi suis dan kawalan. Walaupun mereka boleh memulakan, menghentikan, dan mengawal operasi mesin, mereka secara umum tidak termasuk fungsi pemantauan khusus yang diperlukan untuk litar berkaitan keselamatan.

Dalam banyak aplikasi, relay standard hanya bertindak balas kepada isyarat inputnya dan mungkin tidak mengesan keadaan seperti wayar putus, litar pintas, kenalan yang melekat, atau kecacatan pendawaian dalam litar kawalan. Akibatnya, keadaan luar biasa mungkin tidak dapat dikesan walaupun sistem kawalan kelihatan beroperasi dengan normal.

Relay keselamatan digunakan apabila pemeriksaan tambahan dan keupayaan pengesanan kesilapan diperlukan. Tidak seperti relay kawalan konvensional, relay keselamatan direka untuk memantau keadaan litar keselamatan dan menyokong fungsi seperti pemantauan saluran redundan, pemantauan maklum balas, dan pemeriksaan diri dalaman. Keupayaan ini membolehkan sistem keselamatan mengenal pasti kesilapan yang mungkin tidak dapat dikesan oleh litar kawalan standard sahaja.

Bagaimana Relay Keselamatan Berfungsi

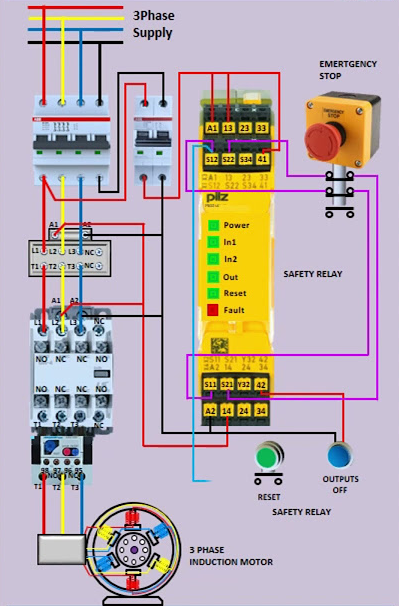

Rajah 3. Diagrams Pendawaian Relay Keselamatan

Relay keselamatan berfungsi dengan memantau isyarat daripada peranti keselamatan yang disambungkan dan mengawal output keselamatan yang berkaitan. Apabila isyarat input kekal dalam keadaan yang diperlukan, relay mengekalkan outputnya dalam keadaan terhidup. Jika isyarat input berubah keadaan, relay mengubah keadaan outputnya, menyebabkan peranti kawalan yang disambungkan beralih dengan sewajarnya.

Urutan operasi terdiri daripada pemantauan input, penilaian isyarat, dan kawalan output, membolehkan relay mengurus fungsi pemotongan berkaitan keselamatan dalam sistem.

Input Keselamatan

Input keselamatan ialah isyarat elektrik yang diterima oleh relay daripada peranti keselamatan yang disambungkan. Sumber input biasa termasuk butang berhenti kecemasan, suis pintu keselamatan, suis penguncian, langsir cahaya, tikar keselamatan, dan peranti kawalan dua tangan. Peranti ini memberikan isyarat status yang menunjukkan keadaan litar keselamatan.

Relay keselamatan sentiasa memantau isyarat input ini dan menilai sama ada isyarat tersebut kekal dalam keadaan yang diperlukan. Keadaan input secara langsung mempengaruhi keadaan output relay.

Output Keselamatan

Output keselamatan ialah litar yang dikawal oleh relay yang berinteraksi dengan peralatan kawalan mesin. Output ini biasanya disambungkan kepada kontaktor, pemula motor, relay kawalan, dan litar kuasa mesin yang mengawal pembekalan kuasa elektrik kepada fungsi mesin.

Apabila syarat input yang diperlukan ada, relay mengekalkan outputnya dalam keadaan terhidup. Jika syarat input berubah, relay mengubah keadaan outputnya, menyebabkan peranti kawalan yang disambungkan beralih dengan sewajarnya. Hubungan ini antara status input dan kawalan output membentuk asas operasi relay keselamatan.

Fungsi Reset

Banyak relay keselamatan termasuk fungsi reset yang menentukan bagaimana litar keselamatan kembali ke keadaan operasi normal selepas gangguan. Reset manual memerlukan tindakan reset yang berasingan sebelum relay boleh menghidupkan semula outputnya, manakala reset automatik membolehkan relay memulihkan operasi secara automatik setelah syarat yang diperlukan dipenuhi.

Pilihan antara reset manual dan automatik bergantung kepada keperluan keselamatan mesin dan keadaan operasi. Fungsi reset digunakan untuk memastikan bahawa litar keselamatan kembali kepada operasi dengan cara terkawal yang selaras dengan reka bentuk mesin yang dimaksudkan.

Pemantauan Maklum Balas

Pemantauan maklum balas digunakan untuk mengesahkan status peranti pemotongan luar yang disambungkan kepada relay keselamatan, seperti kontaktor dan pemula motor. Gelung maklum balas membolehkan relay mengesahkan sama ada peranti ini telah berubah keadaan seperti yang diharapkan selepas tindakan kawalan dilakukan.

Dengan memantau isyarat maklum balas, relay dapat mengenal pasti situasi di mana peranti luar tidak memberi respons dengan betul. Oleh kerana pemantauan maklum balas menyumbang kepada keupayaan pengesanan kesilapan, litar maklum balas tidak boleh diabaikan kecuali dibenarkan secara khusus oleh dokumentasi pendawaian pengeluar relay dan reka bentuk keselamatan mesin yang disahkan.

Bagaimana Relay Keselamatan Mengesan Kesilapan dan Mencegah Operasi Tidak Selamat

Relay keselamatan sentiasa memantau keadaan litar keselamatan untuk mengenal pasti kesilapan yang boleh mempengaruhi operasi yang betul. Tidak seperti relay standard, ia melakukan lebih daripada merespons kepada isyarat input dengan memeriksa sama ada litar keselamatan berfungsi seperti yang diharapkan. Keupayaan pemantauan ini membantu meningkatkan kebolehpercayaan sistem dengan mengesan keadaan seperti wayar yang terputus, litar pintas, ketidakpadanan saluran, sentuhan yang melekat, dan kesilapan litar dalaman sebelum ia diabaikan.

Litar Redundan dan Pemantauan Saluran Dwi

Banyak relay keselamatan menggunakan litar redundan dan pemantauan saluran dwi, di mana dua laluan isyarat bebas dipantau pada masa yang sama. Relay membandingkan kedua-dua saluran dan memeriksa sama ada mereka memberi respons secara konsisten. Jika satu saluran mengalami kesilapan atau berkelakuan berbeza daripada yang lain, ketidakcocokan boleh dikesan, mengurangkan kemungkinan bahawa satu kegagalan akan terlepas pandang.

Pemantauan Diri Dalaman dan Pemantauan Maklum Balas

Relay keselamatan sering merangkumi fungsi pemantauan diri dalaman yang sentiasa memeriksa litar dalaman kritikal semasa operasi. Banyak model juga menggunakan pemantauan maklum balas untuk mengesahkan status peranti suis yang disambungkan melalui isyarat maklum balas. Jika keadaan yang tidak normal dikesan, relay mengenal pasti kerosakan dan menghalang litar keselamatan daripada kembali kepada operasi normal sehingga isu tersebut telah diperbetulkan.

Keadaan Kerosakan	Bagaimana Relay Mengesannya	Apa yang Mungkin Dipaparkan oleh Sistem	Apa yang Perlu Diperiksa
Wayar Rosak	Pemantauan saluran mengesan kehilangan kesinambungan isyarat	Petunjuk kerosakan, penguncian relay, atau ketidakupayaan untuk menetapkan semula	Periksa kesinambungan pengkabelan dan sambungan terminal
Pendawaian Pendek	Pemantauan litar mengesan keadaan isyarat yang tidak normal	Petunjuk kerosakan atau penguncian relay	Periksa pengkabelan untuk pendawaian pendek antara konduktor
Ketidakpadanan Saluran	Perbandingan saluran dua hala mengesan keadaan saluran yang tidak konsisten	Petunjuk kerosakan dan pencegahan menetapkan semula	Sahkan pengkabelan saluran dan operasi peranti
Kontak Terlekat	Pemantauan maklum balas mengesan status kontak yang tidak betul	Relay kekal dalam keadaan kerosakan atau tidak menetapkan semula	Periksa kontak dan kontak maklum balas tambahan
Kerosakan Relay Dalaman	Pemantauan diri mengenal pasti operasi dalaman yang tidak normal	Petunjuk kerosakan dalaman dan penonaktifan output	Semak diagnostik relay dan ganti relay jika diperlukan
Pengkabelan Tidak Betul	Semakan ketekalan isyarat mengesan keadaan litar yang tidak dijangka	Petunjuk kerosakan semasa permulaan atau operasi	Sahkan pengkabelan terhadap rajah litar yang diluluskan

Peranti Keselamatan yang Digunakan dengan Relay Keselamatan

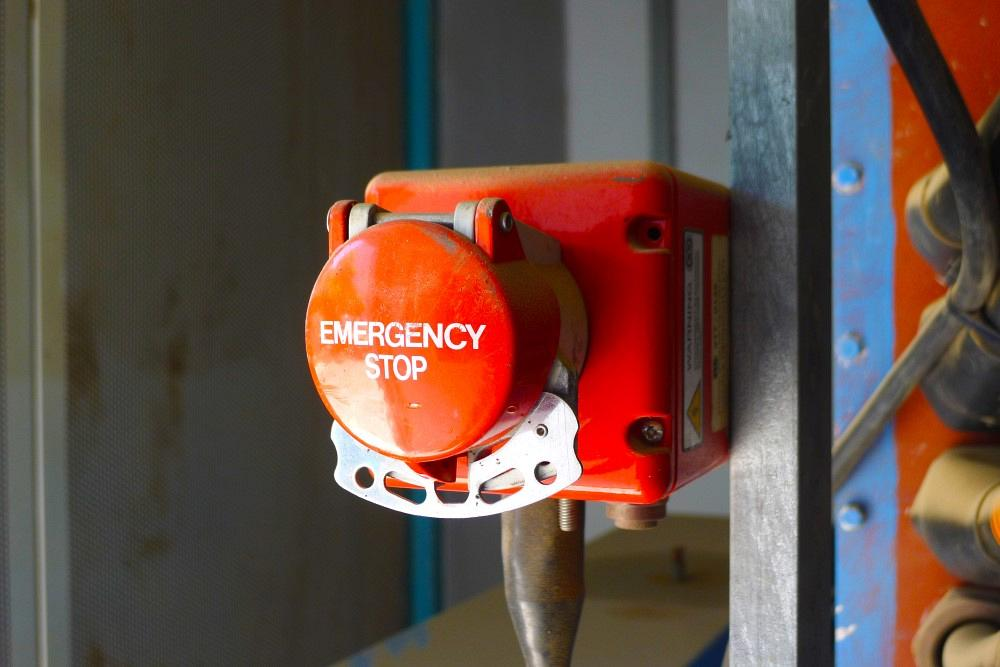

Rajah 4. Butang Henti Kecemasan

Relay keselamatan biasanya disambungkan kepada peranti pelindung yang memantau keadaan keselamatan mesin. Apabila salah satu peranti ini diaktifkan, ia menghantar isyarat kepada relay keselamatan, menyebabkan relay mengubah keadaan outputnya sebagai respons kepada keadaan yang dikesan.

Butang Henti Kecemasan

Butang henti kecemasan adalah peranti keselamatan yang dikendalikan secara manual yang digunakan untuk menghentikan mesin dengan cepat semasa situasi berbahaya. Ia biasanya dipasang di lokasi yang mudah diakses supaya kakitangan dapat mengaktifkannya dengan segera apabila diperlukan. Apabila butang ditekan, isyarat yang dihantar kepada relay keselamatan mengubah keadaan, menyebabkan relay mengubah keadaan outputnya dan memulakan proses penghentian mesin.

Pintu Keselamatan dan Suis Interlock

Pintu keselamatan dan suis interlock digunakan untuk mengawal akses ke kawasan berbahaya semasa mesin beroperasi. Biasanya dipasang pada pelindung mesin, pintu akses, dan penutupan pelindung, ia membantu memastikan kawasan yang dilindungi kekal selamat semasa operasi. Apabila pintu dibuka atau suis interlock mengubah keadaan, relay keselamatan mengesan perubahan tersebut dan bertindak balas dengan mengubah keadaan outputnya.

Tirai Cahaya

Tirai cahaya adalah peranti keselamatan tanpa sentuh yang menggunakan pelbagai sinaran cahaya untuk mencipta zon pengesanan pelindung di sekitar kawasan yang berbahaya. Jika seseorang atau objek mengganggu satu atau lebih sinaran, isyarat yang dihantar kepada relay keselamatan berubah. Relay tersebut kemudian bertindak balas dengan mengubah keadaan outputnya mengikut keperluan litar keselamatan.

Tikar Keselamatan

Tikar keselamatan adalah peranti sensitif tekanan yang dipasang di lantai berhampiran peralatan berbahaya untuk mengesan kehadiran kakitangan dalam kawasan yang ditetapkan. Apabila tekanan dikenakan ke atas tikar, isyarat litar keselamatan berubah dan dikesan oleh relay keselamatan, yang kemudian mengubah keadaan outputnya sebagai respons kepada kehadiran yang dikesan.

Aplikasi Relay Keselamatan yang Biasa

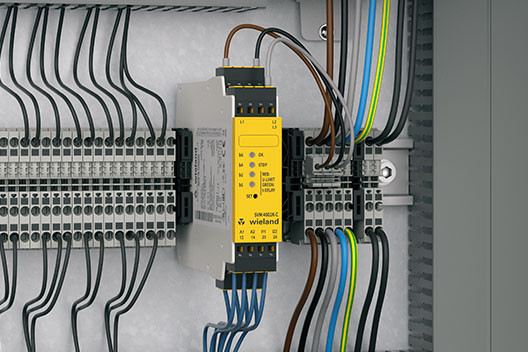

Rajah 5. Relay Keselamatan Dalam Panel Kawalan

Relay keselamatan digunakan dalam pelbagai peralatan industri di mana fungsi kawalan berkaitan keselamatan diperlukan. Penggunaannya biasa dalam sistem yang melibatkan pergerakan mesin, pengendalian bahan, operasi pemprosesan, atau kawasan kerja yang terkawal.

Dalam peralatan pembuatan, relay keselamatan disepadukan ke dalam mesin pengeluaran yang digunakan untuk tugas pemasangan, pemprosesan, dan fabrikasi. Sel robotik menggunakan relay keselamatan di kawasan kerja di mana mesin melakukan pergerakan berulang dalam zon operasi yang ditentukan.

Sistem conveyor biasanya menggabungkan relay keselamatan sepanjang jalur pengangkutan bahan, manakala peralatan pembungkusan menggunakannya dalam peralatan yang melakukan operasi pengisian, penutupan, pembungkusan, pelabelan, dan pengendalian produk. Aplikasi ini sering melibatkan beberapa bahagian mesin yang beroperasi bersama sebagai sebahagian daripada proses pengeluaran.

P Relay keselamatan juga digunakan secara meluas dalam mesin CNC, di mana operasi pemesinan melibatkan pemotongan, penggerudian, pengilangan, dan pembentukan bahan. Dalam mesin tekan, ia digunakan dalam peralatan yang melaksanakan operasi pembentukan, penempaan, pemukulan, dan menekan di mana daya mekanikal yang tinggi dihasilkan.

Relay Keselamatan vs Relay Standard

Rajah 6. Perbandingan Relay Keselamatan Dan Relay Standard

Kedua-dua relay keselamatan dan relay standard digunakan untuk mengawal litar elektrik, tetapi mereka direka untuk tujuan yang berbeza. Relay standard digunakan terutamanya untuk fungsi suis dan kawalan, sementara relay keselamatan direka khusus untuk aplikasi berkaitan keselamatan di mana pengesanan dan pemantauan kecacatan adalah penting. Relay keselamatan termasuk ciri tambahan yang membantu mengenal pasti keadaan tidak normal dalam litar keselamatan, manakala relay konvensional biasanya beroperasi hanya mengikut isyarat masukan mereka.

Perbezaan utama lain ialah keupayaan relay keselamatan untuk menyokong redundansi dan pemantauan fungsi. Banyak relay keselamatan menggunakan litar saluran dwi, ciri pemantauan kendiri, dan pemantauan maklum balas untuk membantu mengesan kecacatan yang boleh menjejaskan operasi yang selamat. Relay standard biasanya tidak menyediakan keupayaan ini, menjadikannya lebih sesuai untuk tugas kawalan umum berbanding fungsi keselamatan khusus.

Ciri	Relay Keselamatan	Relay Standard
Tujuan Utama	Fungsi kawalan berkaitan keselamatan	Suis umum dan kawalan
Pengesanan Kecacatan	Ya	Tidak
Pemantauan Litar	Ya	Tidak
Litar Redundan	Secara umum disokong	Biasanya tidak disediakan
Pemantauan Kendiri	Ya	Tidak
Pemantauan Maklum Balas	Ya	Tidak
Prestasi Keselamatan	Direka untuk sistem keselamatan	Direka untuk aplikasi kawalan
Penggunaan Tipikal	Litar keselamatan mesin	Litar elektrik umum

Relay Keselamatan vs PLC Keselamatan

Rajah 7. Relay Keselamatan Vs PLC Keselamatan

Kedua-dua relay keselamatan dan PLC keselamatan digunakan dalam sistem keselamatan mesin, tetapi mereka berbeza secara ketara dari segi kompleksiti, fleksibiliti, dan skop aplikasi. Relay keselamatan adalah peranti khusus yang direka untuk melaksanakan fungsi keselamatan tertentu menggunakan logik yang telah ditetapkan, menjadikannya sesuai untuk litar keselamatan yang sederhana. PLC keselamatan adalah pengawal keselamatan boleh diprogram yang boleh mengurus pelbagai fungsi keselamatan dan keperluan keselamatan yang lebih kompleks dalam satu sistem.

Untuk mesin dengan bilangan peranti keselamatan yang terhad dan keperluan keselamatan yang ringkas, relay keselamatan sering kali mencukupi. Apabila bilangan masukan keselamatan, zon keselamatan, dan keperluan kawalan meningkat, PLC keselamatan menjadi penyelesaian yang lebih praktikal kerana ia menawarkan lebih banyak fleksibiliti dan pengembangan sistem yang lebih mudah. Walaupun relay keselamatan biasanya mempunyai kos permulaan yang lebih rendah dan pelaksanaan yang lebih mudah, PLC keselamatan lebih sesuai untuk pemasangan yang besar atau kompleks yang memerlukan kawalan keselamatan yang maju dan pengurusan terpusat.

Ciri	Relay Keselamatan	PLC Keselamatan
Kompleksiti Sistem	Terbaik untuk litar keselamatan yang sederhana	Direka untuk sistem keselamatan yang kompleks
Fleksibiliti	Fungsi tetap	Fungsi boleh diprogram
Kebolehkembangan	Keupayaan pengembangan terhad	Mudah diperluas untuk sistem yang lebih besar
Bilangan Fungsi Keselamatan	Biasanya lebih sedikit	Boleh mengurus banyak fungsi secara serentak
Konfigurasi	Pengaturan mudah	Konfigurasi yang lebih maju
Kos Permulaan	Lebih rendah	Lebih tinggi
Saiz Aplikasi	Mesin kecil hingga sederhana	Sistem sederhana hingga besar
Paling Sesuai Untuk	Fungsi keselamatan khusus	Aplikasi keselamatan multi-zon dan kompleks

Cara Memilih Relay Keselamatan

Memilih relay keselamatan melibatkan pemadanan keupayaannya dengan keperluan mesin dan sistem keselamatan. Faktor penting termasuk bilangan masukan dan keluaran keselamatan, tahap keselamatan yang diperlukan, sokongan saluran dwi, keupayaan pengembangan, dan ciri diagnostik yang tersedia. Memilih relay yang selaras dengan keperluan ini membantu memastikan integrasi yang betul dan operasi yang boleh dipercayai.

Relay juga harus serasi dengan seni bina keselamatan keseluruhan mesin dan sebarang rancangan pengembangan masa depan. Aplikasi dengan litar keselamatan yang sederhana mungkin hanya memerlukan fungsi asas, sementara sistem yang lebih kompleks mungkin mendapat manfaat daripada pemantauan tambahan, pilihan sambungan, dan keupayaan pengembangan.

Parameter	Kenapa Ia Penting
Bilangan Masukan Keselamatan	Menentukan berapa banyak peranti keselamatan yang boleh disambungkan
Bilangan Keluaran Keselamatan	Menentukan berapa banyak litar kawalan yang boleh diurus
Tahap Keselamatan yang Diperlukan	Memastikan relay memenuhi keperluan keselamatan
Sokongan Dwi-Salur	Membolehkan penggunaan dengan litar keselamatan dwi-salur
Keupayaan Pengembangan	Menyokong pertumbuhan sistem masa depan
Ciri Diagnostik	Memberikan indikasi ralat dan maklumat pemantauan
Keserasian Sistem	Memastikan integrasi yang betul dengan sistem keselamatan
Kerumitan Permohonan	Membantu memadankan fungsi relay dengan keperluan mesin

Pendawaian, Ujian, dan Penyelenggaraan Relay Keselamatan

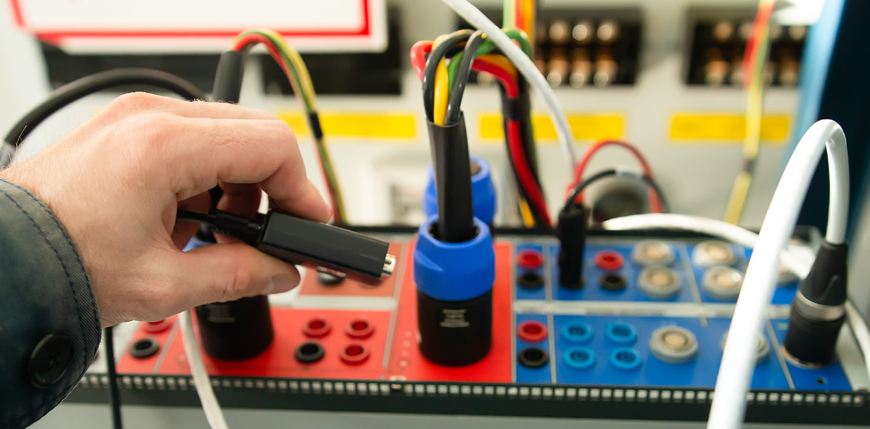

Rajah 8. Ujian dan Penyelenggaraan Relay Keselamatan

Pemasangan yang betul dan pengesahan berkala membantu memastikan bahawa sistem relay keselamatan terus beroperasi sebagaimana yang dimaksudkan. Semasa pemasangan, pendawaian harus diperiksa dengan teliti untuk mengesahkan bahawa semua peranti keselamatan, input, output, litar menetapkan semula, dan litar maklum balas disambungkan mengikut reka bentuk yang diluluskan dan dokumentasi pengeluar.

Selepas pemasangan atau pengubahsuaian, sistem keselamatan harus diuji untuk mengesahkan bahawa semua fungsi keselamatan beroperasi dengan betul dan bahawa keadaan ralat dikesan seperti yang diharapkan. Pemeriksaan berkala juga harus dilakukan untuk memeriksa sambungan pendawaian, keadaan peranti, status indikator, dan sebarang isyarat ralat yang dilaporkan. Pemeriksaan rutin ini membantu mengekalkan operasi yang boleh dipercayai dan mengesahkan bahawa litar keselamatan terus berfungsi sesuai dengan fungsi yang dimaksudkan.
