Memahami Generator Shunt DC

Apabila anda melihat ke dalam penjana shunt DC, anda mula melihat bagaimana bahagian dan laluan elektriknya berfungsi bersama untuk menghasilkan kuasa DC yang mantap.Anda mendapat gambaran yang lebih jelas tentang bagaimana voltan dibuat, bagaimana semasa berpecah melalui mesin, dan apa yang mempengaruhi output sebagai perubahan beban.Idea -idea yang membina satu sama lain dengan cara yang mudah, yang membantu anda memahami bagaimana penjana mengekalkan voltan yang stabil dan mengapa ia digunakan dalam banyak persediaan praktikal.

Katalog

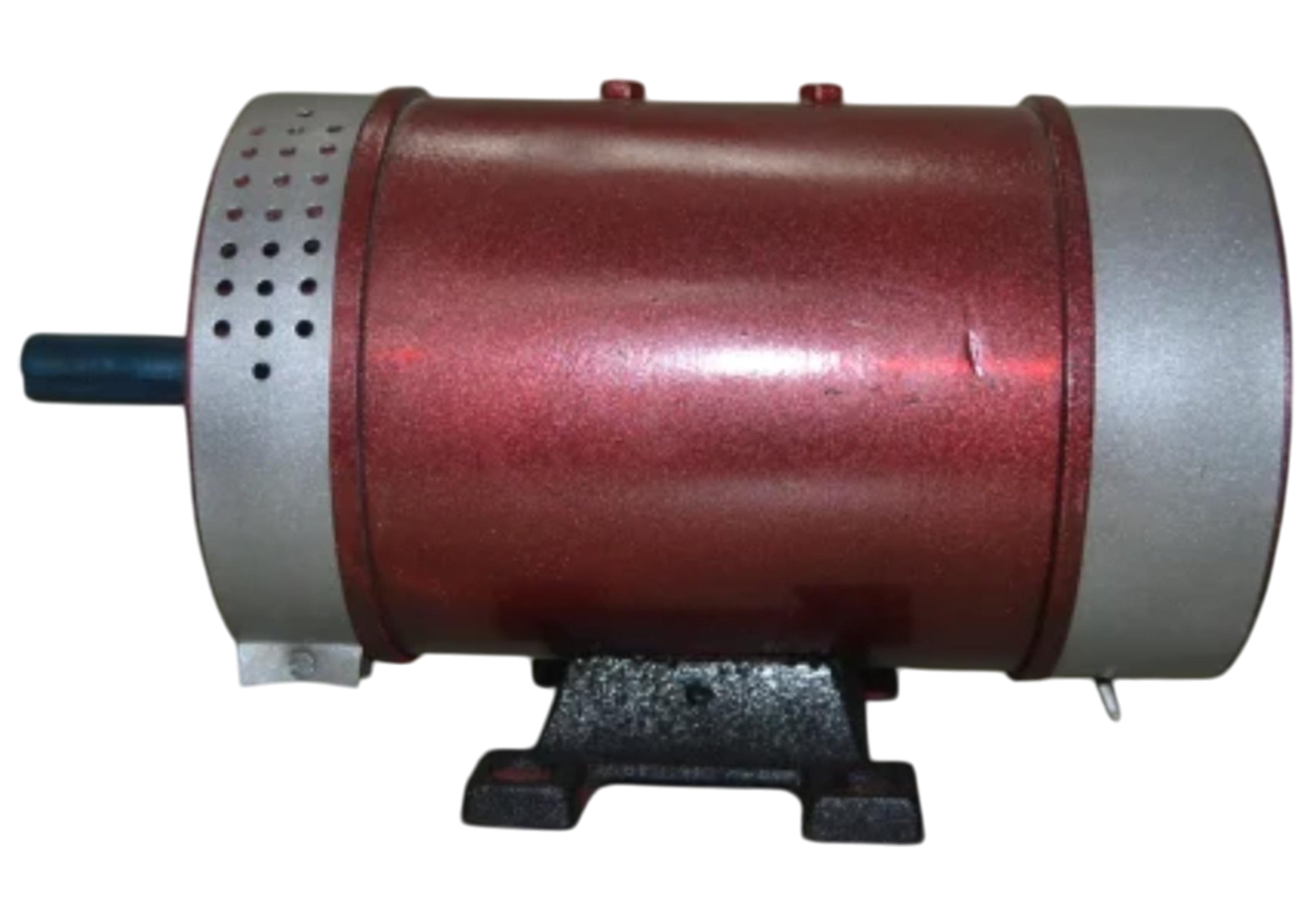

Rajah 1. Penjana shunt DC

Apa itu penjana shunt dc

Penjana shunt DC adalah mesin semasa semasa di mana penggulungan medan disambungkan selari dengan lengan supaya kedua-dua belitan berkongsi voltan terminal yang sama, dan kerana medan shunt luka dengan banyak giliran dawai halus dan oleh itu mempunyai rintangan yang agak tinggi ia hanya menarik arus kecil dan mantap yang menghasilkan medan magnet yang diperlukan untuk generasi;Arus medan yang stabil ini membantu penjana mengekalkan voltan output yang hampir berterusan di bawah keadaan beban yang berbeza -beza, sebab itu mesin biasanya dipilih untuk aplikasi yang memerlukan bekalan DC yang boleh dipercayai.

Penjana shunt DC beroperasi sebagai mesin yang teruja sendiri yang bergantung kepada sedikit kemagnetan magnet dalam teras tiang untuk memulakan pengeluaran voltan, kerana lengan berputar yang pertama mendorong voltan terminal kecil dari fluks yang sisa, voltan yang disebabkan oleh

Bahagian asas penjana shunt dc

Rajah 2. Struktur penjana DC

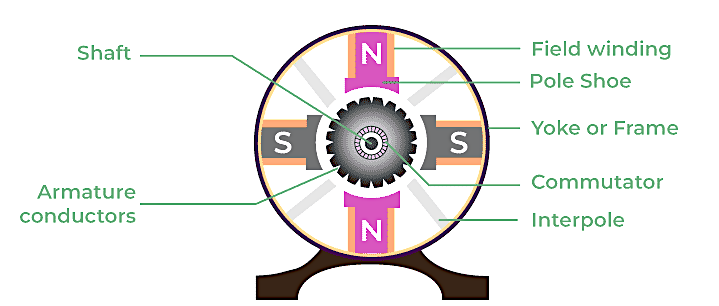

Struktur asas penjana shunt DC terbukti dari rajah, di mana komponen magnet dan berputar utama disusun secara konsentrik di sekitar pusat aci, yang menghantar tork mekanikal dan menyokong perhimpunan berputar.Luar yoke membentuk bingkai mesin, memberikan sokongan mekanikal dan laluan kelonggaran rendah untuk fluks magnet antara tiang, dan Kasut tiang dilampirkan ke tiang membantu menyebarkan fluks secara seragam di seluruh jurang udara;Luka pada setiap tiang adalah penggulungan medan shunt, yang terdiri daripada banyak giliran dawai yang agak tinggi, yang menetapkan medan magnet yang mantap apabila bertenaga.

Dipasang di atas batang di dalam medan adalah teras armature, dibina dari keluli berlapis untuk mengehadkan kerugian besi dan disediakan dengan slot yang menempatkan konduktor angker, yang merupakan konduktor di mana voltan diinduksi sebagai pemutar bertukar melalui medan magnet;bersebelahan dengan lengan Commutator terdiri daripada terlindung segmen tembaga yang menghubungkan lilitan berputar ke litar luaran dan menukar voltan bergantian dalaman ke dalam output satu arah, sementara Berus karbon atau grafit yang duduk di pemegang berus Mengekalkan hubungan gelongsor dengan komutator untuk memindahkan arus.Perhimpunan berputar disokong oleh galas yang mengekalkan penjajaran dan mengurangkan geseran, dan penutup akhir dan tSambungan Erminal Lengkapkan perhimpunan dengan melindungi bahagian dalaman dan menyediakan titik selamat untuk pendawaian luaran.

Bagaimana penjana shunt dc berfungsi

Induksi elektromagnet

Penjana shunt dc beroperasi berdasarkan prinsip induksi elektromagnet , yang diterangkan oleh undang -undang Faraday, di mana daya elektromotif dihasilkan apabila konduktor bergerak melalui medan magnet.Apabila lengan berputar, konduktornya memotong fluks magnet dan voltan yang diinduksi muncul di dalamnya, dan kerana lengan terus berubah, arah voltan yang disebabkan oleh ini setiap konduktor bergerak melalui sisi bertentangan medan magnet semasa putaran.Oleh itu, voltan dalaman berselang -seli, walaupun bentuk bergantiannya tidak muncul pada output kerana komutator mengubahnya sebelum mencapai terminal.

Peranan komutator

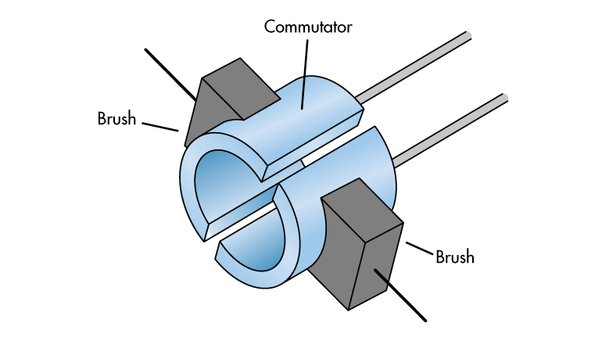

Rajah 3. Commutator dan berus

Commutator memastikan bahawa penjana membekalkan output unidirectional dengan membalikkan sambungan gegelung pada titik yang sesuai dalam putaran supaya voltan yang digunakan pada litar luaran menyimpan polaritas yang sama.Apabila bertukar, segmen dan berus komutator mengalihkan sambungan dengan cara yang menyelaraskan voltan yang diinduksi untuk membentuk arus langsung pada terminal.Tanpa penukaran mekanikal yang berterusan ini, voltan bergantian di dalam lengan akan mencapai beban sebagai arus bergantian dan bukannya DC.

Proses Pengujaan Sendiri

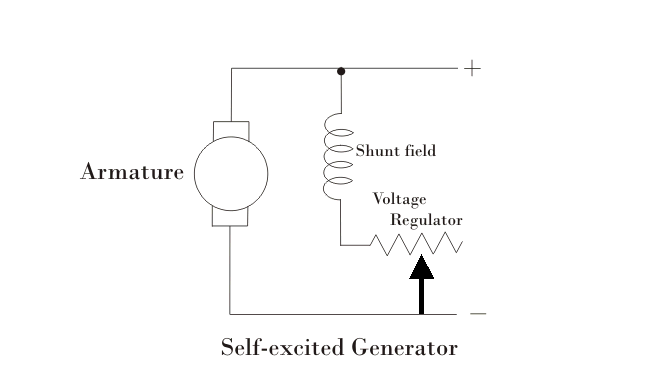

Rajah 4. Litar penjana shunt yang teruja sendiri

Penjana shunt DC memulakan arus medannya sendiri dari sedikit magnetisme sisa dalam teras tiang, dan sebagai angker berputar fluks sisa ini mendorong voltan awal yang muncul di seluruh lengan dan membekalkan penggulungan medan shunt, menyebabkan medan magnet menguatkan;Oleh kerana medan tumbuh, angker mendorong voltan yang lebih besar, yang seterusnya meningkatkan arus medan sehingga penjana mencapai voltan operasi normal, dengan pengatur medan yang ditunjukkan dalam rajah yang membolehkan pelarasan terkawal pembentukan ini.Proses ini berterusan sehingga keadaan magnet dan elektrik mencapai keseimbangan, di mana penjana mengekalkan voltan operasi yang mantap tanpa sumber pengujaan luaran.

Formula EMF Generator DC

Voltan yang dihasilkan dalam penjana DC digambarkan oleh ungkapan standard:

$$E_g=\frac{P\phi ZN}{60A}$$

yang mewakili yang dihasilkan Emf di bawah keadaan tidak beban.Setiap istilah dalam persamaan mengenal pasti harta fizikal yang mempengaruhi voltan yang diinduksi. P adalah bilangan tiang di dalam mesin, dan φ adalah fluks magnet setiap tiang.Simbol Z merujuk kepada jumlah konduktor angkeranya, sementara N adalah kelajuan putaran yang diukur dalam revolusi seminit.Kuantiti A mewakili bilangan laluan selari dalam penggulungan angker, yang bergantung pada bagaimana penggulungan disusun.

Formula ini menunjukkan bagaimana EMF yang dihasilkan berbeza -beza dengan pembinaan dan kelajuan operasi mesin.Apabila fluks magnet atau kelajuan meningkat, voltan yang diinduksi meningkat dengan cara yang langsung dan boleh diramal, dan anda mungkin melihat bahawa menambah lebih banyak konduktor mempunyai kesan yang sama.Bilangan laluan selari berfungsi ke arah yang bertentangan, kerana membahagikan penggulungan ke lebih banyak laluan mengurangkan voltan di setiap satu.Persamaan ini juga berfungsi sebagai peringatan bahawa ia meramalkan EMF litar terbuka yang ideal, kerana ia tidak termasuk titisan dalaman yang disebabkan oleh rintangan atau kerugian lain di dalam penjana.

Bagaimana aliran semasa dalam penjana shunt

Laluan semasa dan fungsi mereka

Dalam penjana shunt DC, arus yang dihasilkan dalam angker membahagikan kepada dua laluan yang berbeza apabila ia mencapai terminal.Satu bahagian menjadi arus medan shunt, yang mengalir melalui penggulungan medan, dan bahagian lain menjadi arus beban, yang membekalkan litar luaran.Hubungan ini dinyatakan oleh

$$I_a=I_{\mathrm{L.}}+I_{\mathrm{sh}}$$

dan ia menunjukkan bahawa arus angker mesti sentiasa sama dengan jumlah arus cawangan.Arus medan tetap agak kecil kerana penggulungan shunt mempunyai rintangan yang tinggi, namun ia memainkan peranan penting dengan mewujudkan medan magnet yang membolehkan penjana mengekalkan voltan yang stabil.Arus beban, sebaliknya, berbeza mengikut permintaan elektrik yang berkaitan dengan penjana.

Formula untuk semasa dan voltan

Arus medan shunt ditentukan oleh voltan terminal dan rintangan medan shunt berliku, dan diberikan oleh:

$$I_{\mathrm{sh}}=\frac{V}{R_{\mathrm{sh}}}$$

di mana V adalah voltan terminal dan Rsh adalah rintangan medan penggulungan.Voltan terminal itu sendiri bergantung kepada EMF yang dihasilkan dan penurunan dalaman dalam mesin.Ini dinyatakan oleh:

$$V=E_g-I_a{R}_a-V_{\mathrm{br}}$$

Di mana EG adalah EMF yang dihasilkan, RA adalah rintangan angker, dan VBR mewakili penurunan voltan kecil merentasi berus.Persamaan boleh disusun semula untuk menyelesaikan EMF yang dihasilkan, memberi

$$E_g=V+I_a{R}_a+V_{\mathrm{br}}$$

yang berguna apabila menentukan voltan yang diinduksi sebelum kerugian dipertimbangkan.Ekspresi ini menunjukkan bagaimana rintangan lengan dan drop sentuhan berus mengurangkan voltan terminal di bawah beban, kerana hasil arus yang lebih besar dalam titisan voltan dalaman yang lebih besar.Anda mungkin dapat melihat bagaimana hubungan ini membantu menggambarkan tingkah laku elektrik penjana sebagai keadaan berubah.

Bagaimana voltan dibina dalam penjana shunt dc

Pembentukan voltan dalam penjana shunt DC bergantung kepada tiga keadaan penting yang membolehkan mesin untuk merangsang bidangnya sendiri dan naik ke voltan operasi yang stabil.Keperluan pertama adalah kehadiran magnetisme sisa dalam teras tiang, yang menyediakan fluks magnet awal yang diperlukan untuk menghasilkan voltan yang diinduksi kecil apabila armature mula berputar.Keperluan kedua adalah bahawa polariti penggulungan medan mesti menguatkan fluks awal ini, kerana sebarang polaritas yang salah akan melemahkan dan bukannya menguatkan medan magnet.Keperluan ketiga adalah bahawa rintangan medan shunt mestilah lebih rendah daripada rintangan kritikal sehingga voltan awal kecil dapat menghasilkan arus medan yang cukup untuk meningkatkan fluks magnet.Keadaan ini membolehkan voltan yang diinduksi berkembang secara beransur -ansur dari nilai awal dan menubuhkan tahap operasi biasa.

Proses ini dapat difahami dengan memeriksa lengkung magnetisasi penjana di samping garis lurus yang mewakili litar medan.Garis rintangan medan, yang ditakrifkan oleh hubungan $I_{\mathrm{sh}}=\frac{V}{R_{\mathrm{sh}}}$, mempunyai cerun yang ditentukan oleh rintangan medan.Persimpangannya dengan lengkung magnetisasi Mengenal pasti voltan dan arus medan di mana penjana akan beroperasi.Jika cerun garis rintangan medan terlalu cetek, ia tidak akan merentasi lengkung magnetisasi, dan voltan tidak akan membina.Rintangan tertinggi yang masih membolehkan persimpangan dikenali sebagai rintangan kritikal ​R_C.Apabila rintangan medan disimpan di bawah nilai ini, pengujaan diri menjadi mungkin.

Kelajuan penjana juga memainkan peranan penting kerana meningkatkan kelajuan menimbulkan seluruh lengkung magnetisasi.Keluk yang lebih tinggi membuat persimpangan dengan garis rintangan medan lebih mungkin, sementara lengkung yang lebih rendah dapat menggerakkan titik operasi di bawah ambang yang diperlukan.Akibatnya, kedua -dua keadaan litar medan dan kelajuan berjalan menentukan sama ada penjana akan berjaya membina voltan dan mengekalkannya di bawah operasi biasa.

Ciri penjana shunt dc

Penjana shunt DC mempamerkan beberapa lengkung ciri yang menggambarkan bagaimana voltannya bertindak dalam keadaan yang berbeza, dan lengkung ini membantu menjelaskan hubungan antara arus medan, arus angker, dan voltan terminal.

Ciri litar terbuka (OCC)

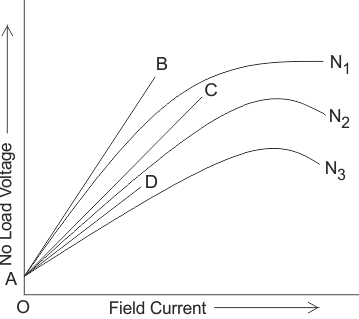

Rajah 5. Ciri litar terbuka

Ciri litar terbuka menerangkan bagaimana EMF yang dihasilkan dari penjana shunt DC berubah dengan arus medan apabila mesin berjalan pada kelajuan malar tanpa beban yang dilampirkan.Dalam rajah, lengkung yang semakin meningkat menunjukkan bagaimana voltan yang diinduksi meningkat dengan ketara pada arus medan yang rendah kerana litar magnet tidak tepu, peningkatan kecil dalam pengujaan menghasilkan peningkatan ketara dalam fluks dan EMF.Apabila arus medan tumbuh, setiap lengkung secara beransur -ansur dimatikan, yang menunjukkan permulaan ketepuan magnet di mana pengujaan tambahan menghasilkan hanya peningkatan kecil voltan.

Keluk yang berbeza untuk N₁, N₂, dan N₃ menggambarkan bagaimana hubungan yang sama beralih dengan kelajuan, kerana kelajuan yang lebih tinggi menghasilkan EMF yang lebih tinggi untuk arus medan yang diberikan manakala kelajuan yang lebih rendah mengurangkan kedua -dua cerun dan voltan maksimum.Bersama-sama, lengkung menunjukkan sifat tak linear proses pengujaan di bawah keadaan tidak beban dan memberikan rujukan terhadap ciri-ciri yang dimuatkan oleh penjana.

Ciri dalaman

Ciri dalaman menunjukkan bagaimana EMF yang dihasilkan berbeza -beza dengan arus lengan apabila penjana membekalkan beban.Apabila aliran semasa dalam angker, medan magnetnya sendiri berinteraksi dengan medan utama, dan kesan ini, yang dikenali sebagai tindak balas angker, mengurangkan fluks yang berkesan.Kerana EMF yang diinduksi bergantung kepada fluks itu, voltan yang dihasilkan di bawah beban sedikit lebih rendah daripada nilai yang ditunjukkan oleh lengkung litar terbuka untuk tahap pengujaan yang sama.Ciri dalaman pada dasarnya adalah OCC diselaraskan untuk pengurangan fluks yang disebabkan oleh arus angker.

Ciri luaran

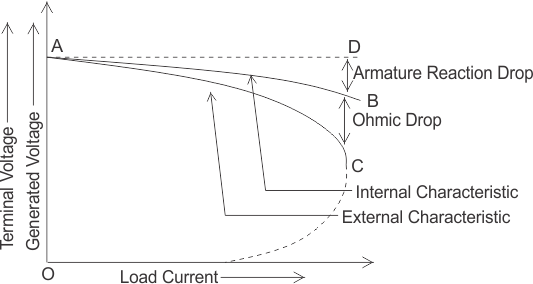

Rajah 6. Keluk ciri luaran

Ciri -ciri luaran plot voltan terminal terhadap arus beban dan menunjukkan bagaimana voltan yang terdapat di terminal jatuh apabila penjana membekalkan beban yang semakin meningkat;Punca utama penurunan ini adalah penurunan voltan ohmik merentasi rintangan angker dan penurunan sentuhan berus kecil, dan rajah itu melabelkan pengurangan ohmik segera sebagai peralihan ke bawah sementara pengurangan selanjutnya timbul dari tindak balas angker, yang melemahkan fluks yang berkesan dan menghasilkan kehilangan voltan tambahan.Kerana arus medan shunt tetap hampir malar dengan beban, voltan terminal biasanya jatuh hanya secara beransur -ansur dan bukannya runtuh, dan ciri luaran itu menyediakan lengkung praktikal yang digunakan untuk menilai peraturan voltan dan keupayaan penjana untuk memegang voltan di bawah keadaan operasi sebenar.

Menguji penjana shunt DC di bawah beban

Ujian beban pada penjana shunt DC dijalankan untuk memerhatikan bagaimana mesin dilakukan di bawah permintaan elektrik yang semakin meningkat dan untuk menentukan nilai yang diperlukan untuk menilai ciri -ciri dan peraturan voltannya.

Persediaan dan prosedur ujian

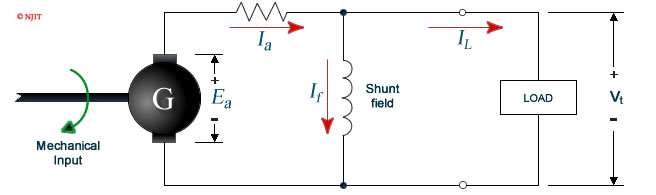

Rajah 7. Persediaan ujian penjana shunt

Ujian beban bermula dengan penjana yang diatur supaya kuantiti elektrik utama dapat diperhatikan dan diselaraskan dengan ketepatan.Rajah ini menggariskan persediaan tipikal, menunjukkan angker yang membekalkan voltan yang diinduksi, medan shunt yang disambungkan di terminal, dan beban luaran diletakkan supaya arus dapat diukur.Voltmeter ditetapkan merentasi output, ammeter dipasang dalam litar beban dan medan, dan tachometer diletakkan untuk mengesan kelajuan.Rheostats di lapangan dan laluan beban membolehkan perubahan terkawal dalam pengujaan dan pemuatan tanpa mengubah sambungan asas.

Apabila instrumen dan kawalan siap, penggerak utama dibesarkan dengan lancar ke kelajuan yang diberi nilai, dan apabila kelajuan stabil, rheostat medan diselaraskan supaya voltan terminal mencapai nilai tanpa beban yang diberi nilai.Beban kemudiannya meningkat dalam langkah -langkah kecil, dan pada setiap langkah voltan terminal, medan dan arus beban, arus arus, dan kelajuan direkodkan sambil mengekalkan kelajuan yang stabil.Peningkatan secara beransur-ansur ini berterusan sehingga keadaan penuh beban, memberikan pengukuran yang diperlukan untuk menilai bagaimana output elektrik penjana berubah apabila beban tumbuh.

Pengukuran dan pengiraan

Nilai yang perlu direkodkan pada setiap titik beban termasuk voltan terminal, arus beban, arus medan, arus lengan, dan kelajuan.Dari pengukuran ini arus angker dijumpai menggunakan

$$I_a=I_{\mathrm{L.}}+I_{\mathrm{sh}}$$

yang menunjukkan bahawa angker membawa kedua -dua arus beban dan arus medan.EMF yang dihasilkan kemudian ditentukan dari

$$E_g=V+I_a{R}_a+V_{\mathrm{br}}$$

di mana v adalah voltan terminal, R_a adalah rintangan angker, dan V_br adalah penurunan berus.Pengiraan ini memberikan maklumat yang diperlukan untuk merancang ciri -ciri dalaman dan luaran dan membandingkan bagaimana penjana berkelakuan di bawah keadaan elektrik yang berbeza.

Peraturan voltan

Peraturan voltan digunakan untuk menunjukkan berapa banyak perubahan voltan terminal dari tiada beban ke beban penuh.Ia diberikan oleh hubungan

$$\%\mathrm{Peraturan}=\frac{V_{\text{tidak beban}}-V_{\text{beban penuh}}}{V_{\text{beban penuh}}}\times 100$$

dan ia menunjukkan keupayaan penjana untuk mengekalkan outputnya sebagai beban berbeza -beza.Peratusan yang lebih rendah mencerminkan prestasi yang lebih baik kerana ia bermakna penjana dapat memegang voltannya lebih dipercayai apabila membekalkan arus ke litar luaran.

Kerugian dan kecekapan penjana dc shunt

Kerugian dalam penjana shunt dc mempengaruhi berapa banyak kuasa berguna mesin boleh menyampaikan dan menjejaskan suhu dalamannya semasa operasi.

Rajah 8. Pengagihan kehilangan penjana

Kerugian tembaga

Kerugian tembaga berlaku di kedua -dua angker dan lilitan medan shunt kerana arus mengalir melalui rintangan mereka.Kerugian ini meningkat dengan kuadrat arus dan menjadi lebih penting pada beban yang lebih tinggi, menyebabkan pembentukan haba dan mengurangkan output yang boleh digunakan oleh penjana.

Kerugian teras

Kerugian teras, juga dikenali sebagai kehilangan besi, berlaku di teras armature kerana ia berputar melalui medan magnet.Mereka terdiri daripada kehilangan histeresis daripada magnetisasi berulang bahan teras dan kehilangan semasa eddy daripada arus beredar yang disebabkan oleh besi.Kerugian ini bergantung terutamanya pada ketumpatan fluks dan kelajuan putaran dan menyumbang kepada kenaikan suhu di teras.

Kerugian berus

Kerugian berus timbul dari kejatuhan voltan di antara muka antara berus karbon dan komutator.Apabila semasa melewati titik hubungan ini, penurunan voltan yang kecil tetapi tetap menyebabkan pelesapan kuasa.Besarnya kerugian bergantung kepada bahan berus, tekanan hubungan, tahap semasa, dan keadaan komutator, dan ia menambah terus kepada kerugian elektrik dalaman penjana.

Kerugian mekanikal

Kerugian mekanikal termasuk geseran geseran dan geseran udara yang bertindak pada lengan berputar.Kerugian ini sebahagian besarnya bebas daripada beban elektrik dan mengurangkan kuasa mekanikal yang tersedia untuk penukaran ke dalam output elektrik.

Kerugian beban sesat

Kerugian beban sesat disebabkan oleh gangguan magnet kecil, fluks kebocoran, dan pengedaran semasa tidak seragam apabila penjana membawa beban.Walaupun agak kecil, mereka menyumbang kepada jumlah kerugian dan menjejaskan kedua -dua kecekapan dan kenaikan suhu di bawah keadaan operasi.

Formula kecekapan

Kecekapan menerangkan seberapa baik penjana menukar kuasa input mekanikal ke dalam output elektrik.Ia dinyatakan oleh

$$\eta =\frac{P_{\mathrm{keluar}}}{P_{\mathrm{keluar}}+\text{Jumlah kerugian}}$$

di mana P_keluar adalah output elektrik yang dihantar ke beban.Kuasa output dikira menggunakan

$$P_{\mathrm{keluar}}=V{I}_{\mathrm{L.}}$$

dengan V mewakili voltan terminal danI_L. arus beban.Hubungan ini menunjukkan bahawa kecekapan bergantung kepada berapa banyak kuasa mencapai beban berbanding dengan jumlah kerugian dalam penjana.

Kelebihan dan batasan

Kelebihan	Batasan
Pembinaan mudah dan kos rendah	Memerlukan ruang mendatar atau menegak yang ketara
Ringan dan senang diangkut atau dipasang	Sering memerlukan penala antena atau rangkaian yang sepadan
Sinaran sudut rendah yang baik untuk komunikasi jarak jauh	Jalur lebar sempit untuk banyak konfigurasi wayar
Profil visual rendah, boleh disembunyikan atau digantung dari pokok	Prestasi merendahkan apabila objek berdekatan menembusi antena
Pickup bunyi elektrik secara amnya rendah berbanding dengan beberapa menegak	Terdedah kepada serangan kilat dan memerlukan landasan
Boleh dibina dalam pelbagai bentuk (dipole, wayar panjang, gelung) untuk fleksibiliti	Makanan dan suapan dawai tunggal dapat memancarkan isyarat yang tidak diingini
Kecekapan Sinaran Tinggi Apabila Dibina Dengan Bahan Konduktiviti Tinggi	Bahan kakisan dan cuaca mengurangkan prestasi jangka panjang
Sokongan ringan dan pemasangan mudah mengurangkan kos pemasangan	Memerlukan sokongan yang boleh dipercayai (tiang, pokok) dan ketegangan
Berkesan untuk operasi berbilang band dengan reka bentuk atau perangkap yang sesuai	Keuntungan yang lebih rendah daripada tatasusunan antena arah dalam pemasangan padat
Penyelenggaraan yang rendah untuk jenis dawai asas apabila dilindungi dengan betul	Faktor alam sekitar (kelembapan, angin, ais) mempengaruhi kestabilan dan penalaan

Aplikasi biasa penjana shunt DC

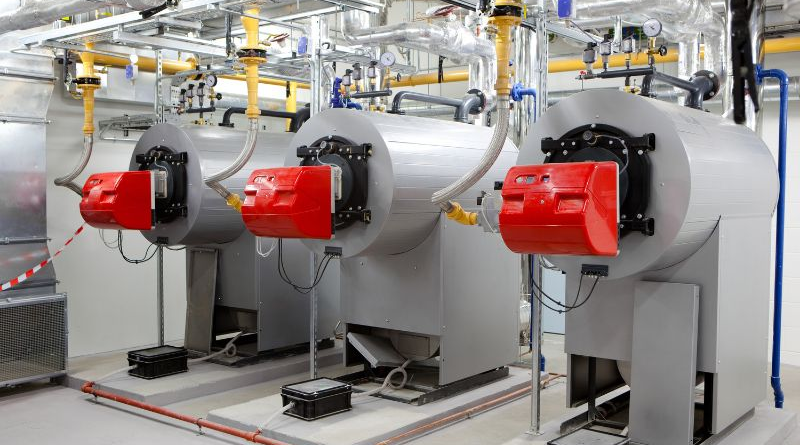

Rajah 9. Aplikasi Penjana Shunt DC

Penjana shunt DC digunakan secara meluas dalam situasi yang memerlukan output DC yang mantap dan boleh dipercayai, kerana keupayaan mereka untuk mengekalkan voltan terminal yang hampir berterusan menyokong proses dan peralatan yang bergantung kepada keadaan elektrik yang stabil.Mereka biasanya digunakan dalam pengisian bateri, di mana voltan terkawal membantu mencegah kerosakan pada sel dan membolehkan proses pengecasan mengikuti corak yang boleh diramal.Output stabil mereka juga menjadikannya sesuai untuk pengosongan dan operasi elektrokimia lain, yang bergantung kepada voltan yang konsisten untuk memastikan pemendapan logam seragam dan hasil yang boleh dipercayai.

Di banyak persekitaran makmal, mesin -mesin ini beroperasi sebagai bekalan kuasa DC kerana mereka memberikan rujukan yang boleh dipercayai untuk kerja ujian dan pengukuran.Mereka juga membekalkan pengujaan medan untuk pengganti, menyampaikan arus yang dikawal selia yang diperlukan untuk menghasilkan medan magnet dalam penjana AC yang lebih besar.Sesetengah jenis peralatan kimpalan menggunakan penjana shunt DC juga, kerana arka yang sama dan tidak terganggu bergantung kepada sumber voltan yang tidak berubah dengan ketara di bawah beban.Di seluruh aplikasi ini, keupayaan penjana untuk memegang voltannya mantap adalah sebab utama penggunaannya, kerana ia menyokong operasi yang boleh diramal dan membantu melindungi peralatan yang bergantung kepada kuasa DC yang dikawal.

Kesimpulan

Penjana shunt DC memberi anda cara yang mantap dan boleh dipercayai untuk menghasilkan kuasa DC, dan belajar bagaimana ia berfungsi membantu anda memahami apa yang mempengaruhi voltan dan arus.Anda melihat bagaimana medan magnet, kelajuan, dan laluan litar bersatu untuk membentuk tingkah laku penjana.Lengkung ciri menjadikannya lebih mudah untuk menggambarkan bagaimana output berubah apabila beban meningkat.Apabila anda melihat kerugian dan kecekapan, anda juga melihat di mana kuasa masuk ke dalam mesin.Dengan semua idea -idea ini yang disambungkan, anda mendapat pandangan yang lebih jelas tentang mengapa jenis penjana ini berfungsi dengan baik dalam penggunaan sehari -hari.
