Garis Panduan Reka Bentuk Melalui Lubang dalam PCB untuk Pemula

Teknologi lubang melalui ialah kaedah pemasangan PCB di mana plumbum komponen melalui lubang yang digerudi dan dipateri untuk sambungan yang kuat.Dalam artikel ini, anda akan mempelajari apa itu lubang telus, termasuk jenis bersalut dan tidak bersalut, dan cara ia berfungsi dalam reka bentuk PCB.Anda juga akan memahami elemen reka bentuk utama seperti saiz lubang, pad dan cincin anulus, bersama-sama dengan proses pemasangan.Di samping itu, anda akan meneroka kelebihan, had, komponen, aplikasi dan garis panduan reka bentuk untuk menggunakan teknologi melalui lubang.

Katalog

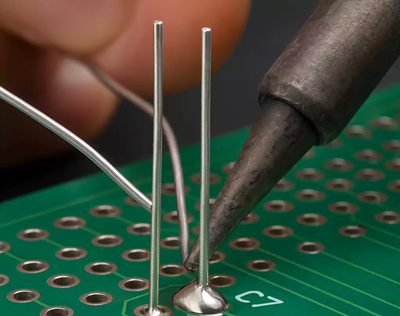

Rajah 1. Contoh Memateri Lubang Melalui

Apakah Lubang Melalui dalam PCB?

Lubang tembus dalam PCB ialah lubang gerudi yang membenarkan petunjuk komponen melalui papan dan dipateri di tempatnya.Lubang ini dicipta semasa fabrikasi PCB dan direka bentuk untuk menyambung komponen dengan selamat ke papan.Apabila plumbum dimasukkan ke dalam lubang, pateri digunakan untuk membentuk kedua-dua sambungan elektrik dan ikatan mekanikal yang kuat.Kaedah ini memastikan komponen kekal terpasang dengan kukuh walaupun di bawah tekanan atau getaran.Reka bentuk PCB lubang telus digunakan secara meluas dalam aplikasi yang memerlukan ketahanan dan kebolehpercayaan.Seperti yang ditunjukkan dalam rajah, petunjuk memanjang melalui papan dan dipateri pada bahagian bertentangan untuk melengkapkan sambungan.

Jenis Lubang Melalui dalam PCB

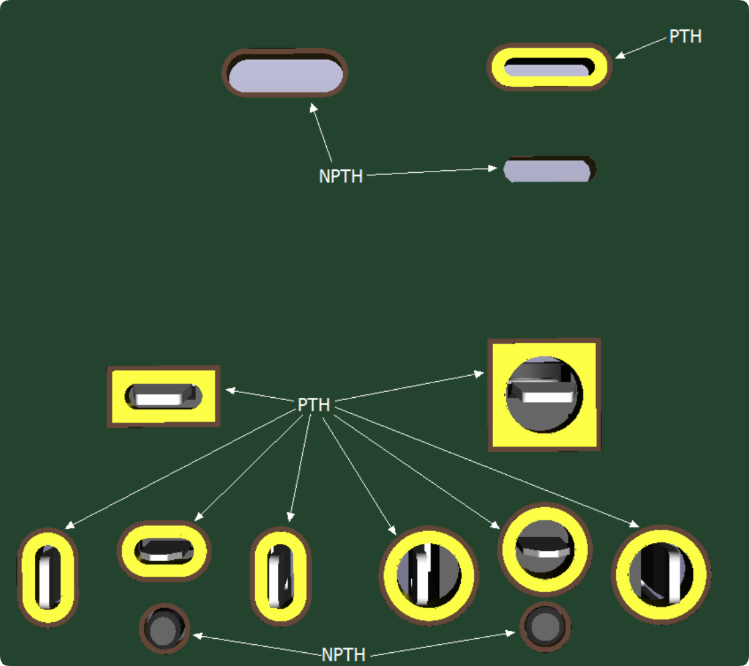

Rajah 2. Jenis Lubang Melalui (PTH vs NPTH)

1. Lubang Melalui Bersalut (PTH)

Lubang bersalut (PTH) ialah lubang dengan lapisan nipis tembaga yang dimendapkan di sepanjang dinding dalamannya.Penyaduran kuprum ini membolehkan isyarat elektrik melalui lubang dan menyambungkan lapisan PCB yang berbeza.PTH adalah penting untuk mencipta laluan elektrik menegak dalam papan berbilang lapisan.Mereka juga menyediakan permukaan yang boleh dipercayai untuk pematerian petunjuk komponen.

Proses penyaduran memastikan lekatan yang kuat antara tembaga dan dinding lubang, meningkatkan kekonduksian dan ketahanan.Lubang ini menyokong kedua-dua sambungan elektrik dan kestabilan mekanikal dalam struktur PCB.PTH biasanya digunakan untuk petunjuk komponen dan sambungan antara lapisan.Kekonduksian yang konsisten menjadikannya baik dalam kebanyakan reka bentuk PCB.

2. Lubang Melalui Tidak Bersalut (NPTH)

Lubang tanpa saduran (NPTH) ialah lubang tanpa sebarang lapisan kuprum pengalir di dalamnya.Lubang ini tidak membawa isyarat elektrik dan hanya digunakan untuk tujuan mekanikal.Ia biasanya digerudi untuk menyediakan ruang untuk memasang perkakasan atau ciri penjajaran.NPTH membantu memastikan kedudukan PCB yang tepat dalam pemasangan.

Oleh kerana tiada penyaduran, permukaan dalam kekal tidak konduktif.Ini menghalang sebarang sambungan elektrik yang tidak diingini antara lapisan.NPTH sering digunakan untuk skru, kebuntuan atau penyambung yang memerlukan sokongan fizikal.Peranan mereka adalah semata-mata struktur dalam reka bentuk PCB.

Reka Bentuk dan Dimensi Pad Melalui Lubang

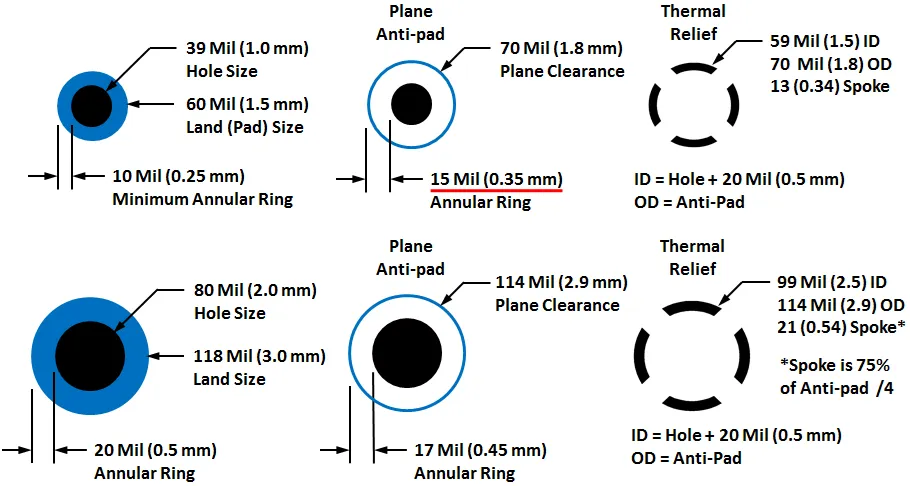

Rajah 3. Dimensi dan Struktur Pad Lubang Melalui

• Saiz Lubang (Diameter Gerudi)

Saiz lubang menentukan diameter bukaan gerudi di mana plumbum komponen dimasukkan.Ia mestilah lebih besar sedikit daripada diameter plumbum untuk membolehkan pemasukan mudah tanpa merosakkan komponen atau PCB.Saiz lubang yang betul memastikan aliran pateri yang baik dan menghalang tekanan mekanikal semasa pemasangan.Lubang bersaiz besar boleh melemahkan sambungan pateri, manakala lubang bersaiz kecil boleh menyukarkan pemasukan.

• Saiz Pad (Tanah).

Pad ialah kawasan tembaga yang mengelilingi lubang pada permukaan PCB.Ia menyediakan permukaan tempat pateri mengikat komponen menuju ke papan.Pad yang lebih besar meningkatkan kebolehmaterian dan kekuatan mekanikal, terutamanya untuk aplikasi tekanan tinggi.Walau bagaimanapun, ia mesti diseimbangkan dengan ruang papan yang tersedia untuk mengekalkan susun atur yang cekap.

• Cincin Annular

Cincin anulus ialah lebar kuprum antara tepi lubang dan tepi pad.Ia penting untuk memastikan sambungan elektrik dan mekanikal yang boleh dipercayai.Cincin anulus minimum diperlukan untuk mengelakkan pecah semasa penggerudian atau variasi pembuatan.Menambahkan cincin anulus meningkatkan ketahanan dan mengurangkan risiko kegagalan sambungan.

• Pelepasan Terma dan Pembersihan (Anti-Pad)

Pelega haba merujuk kepada sambungan seperti jejari antara pad dan satah tembaga, membantu mengawal haba semasa pematerian.Reka bentuk ini membolehkan pematerian lebih mudah dengan mengurangkan pelesapan haba ke kawasan tembaga yang besar.Kelegaan, atau anti-pad, mentakrifkan jarak antara lubang dan satah tembaga di sekeliling untuk mengelakkan litar pintas.Jarak yang betul memastikan pengasingan elektrik sambil mengekalkan kebolehkilangan.

Proses Pemasangan PCB Lubang Melalui

1. Penggerudian PCB

Proses ini bermula dengan menggerudi lubang ke dalam PCB di lokasi tepat yang ditakrifkan dalam susun atur reka bentuk.Lubang ini dicipta menggunakan mesin penggerudian berkelajuan tinggi untuk memastikan ketepatan dan konsistensi.Penggerudian yang betul memastikan diameter lubang yang betul dan penjajaran dengan pad.Tepi lubang bersih adalah penting untuk menyokong langkah seterusnya seperti penyaduran dan pematerian.Sebarang penyelewengan pada peringkat ini boleh menjejaskan kualiti sambungan akhir.

2. Penyediaan dan Pembersihan Lubang

Selepas penggerudian, lubang dibersihkan untuk menghilangkan serpihan dan bahan cemar.Langkah ini memastikan dinding lubang licin dan sedia untuk diproses selanjutnya.Pembersihan meningkatkan lekatan untuk penyaduran kuprum dalam lubang konduktif.Ia juga menghalang kecacatan seperti sambungan pateri yang lemah atau sambungan yang lemah.Permukaan yang bersih adalah penting untuk prestasi PCB yang boleh dipercayai.

3. Penyaduran Kuprum (untuk PTH)

Dalam lubang bersalut, lapisan nipis tembaga disimpan di dalam dinding lubang.Ini mewujudkan laluan konduktif antara lapisan PCB yang berbeza.Proses penyaduran mestilah seragam untuk memastikan prestasi elektrik yang konsisten.Ketebalan penyaduran yang betul meningkatkan ketahanan dan kekonduksian.Langkah ini penting untuk fungsi PCB berbilang lapisan.

4. Sisipan Komponen

Komponen elektronik dimasukkan ke dalam lubang yang digerudi secara manual atau menggunakan mesin automatik.Petunjuk melepasi lubang dan memanjang ke bahagian bertentangan papan.Peletakan yang betul memastikan penjajaran dan jarak komponen yang betul.Komponen mesti duduk rata dengan permukaan PCB untuk pematerian yang stabil.Langkah ini menyediakan papan untuk proses sambungan terakhir.

5. Proses Memateri

Pateri digunakan untuk mengamankan petunjuk komponen dan mencipta sambungan elektrik.Kaedah biasa termasuk pematerian gelombang untuk pengeluaran besar-besaran dan pematerian tangan untuk kelompok atau pembaikan yang lebih kecil.Pateri cair dan mengalir di sekeliling plumbum dan pad, membentuk sambungan yang kuat.Kawalan suhu yang betul memastikan pembasahan yang baik dan mengelakkan kecacatan.Langkah ini memuktamadkan kedua-dua ikatan elektrik dan mekanikal.

6. Pemeriksaan dan Pengujian

Selepas pematerian, PCB menjalani pemeriksaan untuk memeriksa kecacatan seperti sambungan sejuk atau penyambung.Pemeriksaan visual dan kaedah ujian automatik digunakan untuk memastikan kualiti.Ujian elektrik mengesahkan bahawa semua sambungan berfungsi dengan betul.Sebarang kecacatan diperbaiki sebelum lembaga diluluskan.Langkah ini memastikan kebolehpercayaan dan prestasi dalam aplikasi yang berbeza.

Kelebihan dan Kelemahan Teknologi Melalui Lubang

Kelebihan Teknologi Melalui Lubang

• Ikatan mekanikal yang kuat untuk komponen

• Kebolehpercayaan yang tinggi dalam persekitaran yang keras

• Prestasi yang lebih baik di bawah tekanan haba dan mekanikal

• Sesuai untuk aplikasi berkuasa tinggi dan voltan tinggi

• Pemasangan dan pembaikan manual yang lebih mudah

• Sambungan selamat untuk komponen besar atau berat

Kelemahan Teknologi Melalui Lubang

• Memerlukan lebih banyak ruang PCB kerana lubang yang lebih besar

• Hadkan kepadatan komponen pada papan

• Pemasangan lebih perlahan berbanding kaedah automatik

• Kos pembuatan yang lebih tinggi untuk penggerudian

• Tidak sesuai untuk reka bentuk yang sangat padat

• Peningkatan berat dan saiz papan

Teknologi Lubang Melalui lwn Surface-Mount (SMT)

Ciri	Lubang Melalui Teknologi (THT)	Lekapan Permukaan Teknologi (SMT)
Kaedah Pemasangan	Lead dimasukkan ke dalam lubang yang digerudi (Ø ~0.6–1.2 mm tipikal)	Komponen dipateri terus pada pad (tiada lubang)
Lubang PCB Keperluan	Ya (mekanikal penggerudian diperlukan)	Tiada penggerudian diperlukan
mekanikal kekuatan	Tarikan tinggi kekuatan (>50 N tipikal untuk petunjuk)	Kekuatan yang lebih rendah (~10–30 N bergantung pada saiz pad)
Saiz Komponen	Biasanya 3–10 saiz badan mm	Biasanya 0.2–5 mm (cth., 0201–1206 pakej)
Ketumpatan Papan	~5–20 komponen/cm²	~20–100+ komponen/cm²
Kaedah Perhimpunan	pematerian gelombang atau pematerian tangan	Aliran semula pematerian (ketuhar automatik ~230–260°C)
Kelajuan Pengeluaran	~200–500 komponen/min (proses gelombang)	~10,000–50,000 komponen/jam (pilih-dan-tempat)
Kebolehbaikan	Manual mudah penggantian dengan alat asas	Memerlukan udara panas atau stesen kerja semula
Elektrik Prestasi	Sesuai sehingga ~100 MHz biasa	Menyokong tahap GHz isyarat berkelajuan tinggi
terma Prestasi	Panas yang lebih baik pelesapan melalui petunjuk (~1–3 W tipikal)	Terhad, bergantung pada pad/satah (~0.1–1 W biasa)
Getaran Rintangan	Kebolehpercayaan yang tinggi dalam >10 g persekitaran	Sederhana (~5–10 g bergantung pada sambungan pateri)
Reka bentuk Fleksibiliti	Penghalaan terhad disebabkan oleh lubang yang menghalang lapisan	Penghalaan tinggi kebebasan (tidak melalui halangan)
tipikal Aplikasi	Bekalan kuasa, industri, modul automotif	telefon pintar, komputer riba, elektronik padat
Pembuatan Kerumitan	Sederhana (manual + langkah mekanikal)	Automasi tinggi, tetapi proses diperkemas

Komponen Yang Menggunakan Teknologi Melalui Lubang

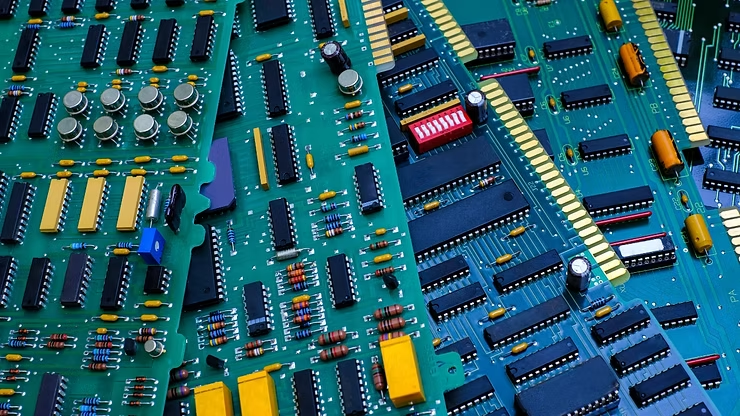

Rajah 4. Komponen Lubang Melalui pada PCB

• Perintang (Jenis Lubang Telus) - Perintang melalui lubang mempunyai petunjuk panjang yang melalui lubang PCB untuk pemasangan selamat.Komponen ini mudah dipasang dan memberikan prestasi elektrik yang stabil.Struktur fizikal mereka membolehkan pelesapan haba yang lebih baik berbanding dengan format yang lebih kecil.Ia digunakan secara meluas dalam prototaip dan reka bentuk litar am.

• Kapasitor (Jejari dan Paksi) - Kapasitor lubang telus datang dalam konfigurasi plumbum jejarian dan paksi.Reka bentuk ini membenarkan lampiran kukuh pada PCB, terutamanya dalam litar kuasa.Mereka menawarkan prestasi yang boleh dipercayai dalam penapisan dan aplikasi penyimpanan tenaga.Saiznya yang lebih besar menyokong nilai kapasitans yang lebih tinggi.

• Penyambung - Penyambung menggunakan pelekap melalui lubang untuk memastikan sokongan mekanikal yang kuat.Ini penting untuk bahagian yang mengalami penyumbatan dan cabut plag berulang kali.Plumbum yang dipateri memberikan ketahanan di bawah tekanan mekanikal.Mereka mengekalkan sambungan elektrik yang stabil sepanjang penggunaan jangka panjang.

• Transformer dan Induktor - Komponen ini selalunya memerlukan pemasangan melalui lubang kerana saiz dan beratnya.Sambungan pateri yang kuat membantu menyokong komponen berat pada PCB.Ia biasanya digunakan dalam bekalan kuasa dan litar penapisan isyarat.Reka bentuk mereka mendapat manfaat daripada kestabilan sambungan melalui lubang.

• Diod dan Transistor (Jenis Plumbum) - Diod dan transistor berplumbum dipasang menggunakan kaedah lubang melalui untuk kebolehpercayaan.Petunjuk mereka membolehkan penempatan mudah dan pematerian selamat.Komponen ini sering digunakan dalam litar kuasa dan kawalan.Mereka memberikan prestasi elektrik yang konsisten dalam pelbagai keadaan.

• Suis dan Geganti - Komponen mekanikal seperti suis dan geganti bergantung pada pelekap melalui lubang untuk kestabilan.Operasi mereka melibatkan pergerakan fizikal, memerlukan lampiran PCB yang kuat.Plumbum menyediakan kedua-dua sambungan elektrik dan sokongan struktur.Ia biasanya digunakan dalam aplikasi kawalan dan pensuisan.

Aplikasi Teknologi Melalui Lubang

1. Sistem Elektronik Kuasa

Teknologi lubang melalui digunakan dalam litar kuasa di mana terdapat arus dan voltan tinggi.Sambungan yang kuat membantu mengendalikan tekanan elektrik tanpa kegagalan.Ia menyokong operasi yang stabil dalam persekitaran yang mencabar.Ini menjadikannya sesuai untuk bekalan kuasa dan penukar.

2. Peralatan Perindustrian

Sistem perindustrian sering beroperasi dalam keadaan yang teruk seperti getaran dan perubahan suhu.Komponen lubang melalui memberikan kekuatan yang diperlukan untuk kebolehpercayaan jangka panjang.Mereka mengurangkan risiko kegagalan sambungan dalam operasi.Ini memastikan prestasi yang konsisten dalam automasi industri.

3. Elektronik Automotif

Sistem automotif memerlukan sambungan PCB yang tahan lama dan tahan getaran.Teknologi lubang melalui membantu mengekalkan kebolehpercayaan di bawah pergerakan berterusan.Ia digunakan dalam unit kawalan dan sistem keselamatan.Ini meningkatkan kestabilan dan keselamatan sistem secara keseluruhan.

4. Aeroangkasa dan Sistem Pertahanan

Persekitaran kebolehpercayaan tinggi memerlukan sambungan PCB yang kukuh dan selamat gagal.Teknologi lubang melalui memenuhi piawaian kebolehpercayaan yang ketat.Ia berfungsi dengan baik dalam keadaan yang melampau seperti perubahan suhu dan tekanan.Ini menjadikannya sesuai untuk sistem kritikal misi.

5. Prototaip dan Pengujian

Ramai yang sering menggunakan komponen lubang telus untuk prototaip kerana pengendalian yang mudah.Komponen boleh dimasukkan dan diganti dengan cepat semasa ujian.Ini memudahkan pengubahsuaian litar dan nyahpepijat.Ia digunakan secara meluas dalam pembangunan dan persekitaran pendidikan.

6. Peralatan Tugas Berat

Peralatan yang mengalami manfaat tekanan mekanikal daripada reka bentuk PCB lubang melalui.Sambungan pateri yang kuat menghalang komponen daripada longgar dari semasa ke semasa.Ia memastikan ketahanan dalam aplikasi lasak.Ini menyokong operasi jangka panjang yang boleh dipercayai.

Garis Panduan Reka Bentuk Lubang Telus

• Pilih Muatan Lubang-untuk-Plumbum yang Betul

Pastikan diameter lubang yang digerudi lebih besar sedikit daripada saiz plumbum komponen.Ini membolehkan pemasukan lancar tanpa merosakkan PCB atau komponen.Kesesuaian yang betul meningkatkan aliran pateri dan kebolehpercayaan sambungan.Elakkan toleransi yang terlalu ketat atau longgar untuk mengekalkan konsistensi.

• Kekalkan Jarak Lubang yang Mencukupi

Sediakan jarak yang cukup antara lubang untuk mengelakkan seluar pendek elektrik dan gangguan mekanikal.Jarak yang betul juga meningkatkan kebolehkilangan semasa penggerudian dan pematerian.Ia memastikan komponen boleh diletakkan tanpa sesak.Jarak yang baik menyokong pemasangan dan pemeriksaan yang boleh dipercayai.

• Gunakan Pelega Terma untuk Kawasan Tembaga Besar

Sapukan corak pelepasan haba apabila menyambungkan pad ke satah tembaga yang besar.Ini membantu mengawal haba semasa pematerian dan menghalang sambungan pateri yang lemah.Ia meningkatkan kebolehmaterian dan mengurangkan tekanan haba.Pengagihan haba yang seimbang memastikan hasil yang konsisten.

• Pastikan Penjajaran Lapisan Betul

Penjajaran tepat lubang di seluruh lapisan PCB adalah penting untuk sambungan yang boleh dipercayai.Penyelewengan boleh menyebabkan sambungan lemah atau litar terbuka.Reka bentuk yang betul memastikan semua lapisan bersambung dengan betul melalui lubang bersalut.Ini menyokong prestasi elektrik yang konsisten.

• Pertimbangkan Kebolehkilangan

Reka bentuk lubang dan susun atur yang mudah dihasilkan menggunakan proses PCB standard.Elakkan lubang yang terlalu kecil atau penempatan kompleks yang meningkatkan kos.Reka bentuk ringkas meningkatkan hasil dan mengurangkan kecacatan.Ini memastikan pengeluaran yang cekap dan kos efektif.

Kesimpulan

Teknologi lubang melalui menyediakan sambungan yang kuat dan tahan lama yang berfungsi dengan baik dalam aplikasi tekanan tinggi, kuasa tinggi dan kritikal kebolehpercayaan.Lubang bersalut dan tidak bersalut memainkan peranan elektrik dan mekanikal yang berbeza, manakala reka bentuk pad dan proses pemasangan yang betul memastikan prestasi yang konsisten.Walaupun ia memerlukan lebih banyak ruang dan usaha pembuatan yang lebih tinggi berbanding kaedah pemasangan permukaan, ia tetap penting untuk kes penggunaan tertentu.Memahami struktur, proses dan amalan terbaik reka bentuknya membantu memastikan prestasi PCB yang boleh dipercayai dan tahan lama.
