Panduan Lengkap untuk Simbol Skema Komponen Elektronik

Panduan ini menerangkan simbol skematik dan bagaimana ia digunakan untuk menunjukkan komponen elektronik dalam rajah litar.Anda akan belajar tentang pelbagai jenis simbol untuk sumber kuasa, perintang, kapasitor, transistor, motor, penceramah, dan banyak lagi.Ia juga meliputi peraturan standard (seperti IEC, ANSI, dan IPC) yang menjadikan simbol -simbol ini sama di seluruh dunia.Sama ada anda menetapkan, membina, atau belajar tentang elektronik, mengetahui simbol -simbol ini membantu anda memahami litar dengan lebih mudah.

Katalog

Apakah simbol skema komponen elektronik?

Simbol skematik adalah perwakilan visual yang dipermudahkan yang digunakan dalam rajah litar elektronik.Daripada menunjukkan penampilan fizikal komponen, mereka menggambarkan bagaimana komponen berfungsi dan menyambung dalam sistem.Penyederhanaan ini membantu memberi tumpuan kepada bagaimana aliran elektrik dan bagaimana komponen berinteraksi, dan bukannya melihat atau dibina.Tujuan utama simbol -simbol ini adalah untuk menjadikan litar kompleks menjadi gambar rajah yang lebih mudah difahami dan bekerja dengan.Skema yang ditarik dengan baik boleh ditafsirkan oleh sesiapa sahaja, tanpa mengira latar belakang atau lokasi mereka.Bahasa sejagat ini membuat kerjasama dan penyelesaian masalah lebih cekap.

Menggunakan ikon simbolik sebaliknya imej mengurangkan kekacauan visual dalam rajah.Ia menyoroti hubungan logik antara bahagian dan menyokong pemahaman yang lebih cepat mengenai reka bentuk litar.Sebagai contoh, simbol tunggal boleh mewakili keseluruhan relay atau litar bersepadu.Ini membolehkan untuk memberi tumpuan kepada tingkah laku keseluruhan sistem dan bukannya hilang dalam butiran rumit komponen individu.Abstraksi ini juga memainkan peranan apabila mendiagnosis masalah, merancang peningkatan, atau menjelaskan tingkah laku sistem kepada orang lain.Mereka berharga dalam sistem padat atau kompleks seperti pengawal tertanam atau modul frekuensi radio.

Penyeragaman simbol skema

IEC 60617

Dibangunkan dan dikekalkan oleh Suruhanjaya Elektroteknik Antarabangsa (IEC), IEC 60617 adalah salah satu piawaian antarabangsa yang paling komprehensif untuk simbol grafik yang digunakan dalam rajah elektrik dan elektronik.Ia termasuk beribu -ribu simbol standard yang meliputi segala -galanya dari perintang dan kapasitor ke komponen elektromekanik yang lebih kompleks.Matlamat IEC 60617 adalah untuk mempromosikan bahasa visual seragam yang boleh digunakan secara global dalam lukisan teknikal.Ia digunakan secara meluas dalam bidang yang terdiri daripada pendidikan dan reka bentuk untuk pembuatan dan penyelenggaraan.Akses ke perpustakaan simbol lengkap disediakan melalui pangkalan data dalam talian.Pangkalan data ini sentiasa dikemas kini untuk mencerminkan teknologi baru dan amalan industri yang berkembang.

IEEE/ANSI 315 (1975)

Diterbitkan oleh Institut Jurutera Elektrik dan Elektronik (IEEE) dengan kerjasama Institut Standard Kebangsaan Amerika (ANSI), IEEE/ANSI 315 adalah standard di Amerika Utara selama beberapa dekad.Pertama yang dikeluarkan pada tahun 1975, ia menyediakan satu set simbol yang jelas dan konsisten untuk rajah elektrik dan elektronik dan memainkan peranan dalam membentuk pendidikan kejuruteraan dan dokumentasi teknikal sepanjang abad ke -20.Walaupun ia secara rasmi ditarik balik pada tahun 2019, ia terus menjadi rujukan untuk sistem warisan dan dokumentasi sejarah.Ramai bergantung pada standard ini untuk mentafsir dan mengekalkan sistem vintaj atau jangka panjang dengan tepat.Pengaruhnya masih jelas dalam banyak alat kejuruteraan dan buku teks.

IPC-2612-1

Dikeluarkan oleh IPC (Persatuan Menghubungkan Industri Elektronik), IPC-2612-1 adalah standard moden yang menangani penciptaan dan penggunaan simbol grafik khusus dalam persekitaran Automasi Reka Bentuk Elektronik (EDA).Tidak seperti piawaian lama yang dibangunkan dengan lukisan tangan atau 2D CAD dalam fikiran, IPC-2612-1 disesuaikan untuk aliran kerja digital yang digunakan dalam platform ECAD (Electronic Computer-Dibantu Komputer).Ia menyediakan panduan terperinci tentang bagaimana simbol harus dibina, diformat, dan diintegrasikan ke dalam perpustakaan komponen, yang sangat berharga untuk pasukan reka bentuk yang membina bahagian tersuai atau standard untuk susun atur dan simulasi papan litar bercetak (PCB).Dengan menyelaraskan perwakilan simbol di pelbagai platform perisian, IPC-2612-1 membantu mengurangkan kesilapan, meningkatkan kerjasama pasukan, dan menyokong proses pembuatan yang lebih cekap.

Simbol bekalan kuasa

Simbol skematik ini mewakili pelbagai jenis sumber kuasa yang menyediakan tenaga elektrik ke litar.Memahami simbol -simbol ini diperlukan untuk menafsirkan dan merekabentuk rajah litar.

Sumber kuasa AC

Simbol kuasa AC biasanya muncul sebagai bulatan dengan gelombang sinus di dalam atau hanya sepasang terminal yang dilabel "AC."Ini mewakili sumber arus bergantian, di mana arah aliran membalik secara berkala biasanya 50 atau 60 kali sesaat, bergantung kepada rantau ini.Kuasa AC adalah bentuk standard elektrik yang dibekalkan oleh syarikat utiliti dan biasanya digunakan di rumah, perniagaan, dan kemudahan perindustrian.Ia sesuai untuk menghantar kuasa ke jarak jauh kerana keupayaannya mudah diubah kepada voltan yang berbeza menggunakan transformer.

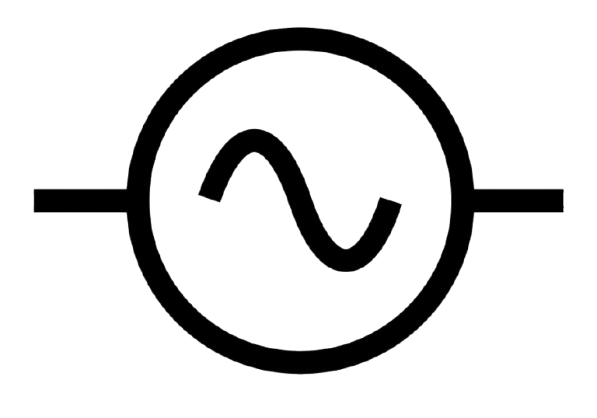

Rajah 2. Simbol bekalan kuasa AC

Sumber kuasa DC

Simbol untuk sumber kuasa DC biasanya mempunyai dua baris selari, satu lagi (positif) dan satu lebih pendek (negatif).Dalam beberapa variasi, anak panah dimasukkan untuk menunjukkan bahawa voltan boleh laras.Sumber jenis ini menyediakan aliran caj elektrik yang stabil dan stabil.Kuasa DC adalah penting dalam elektronik, terutamanya dalam litar yang memerlukan tahap voltan yang konsisten.Ia biasanya dibekalkan oleh penyesuai kuasa, panel solar, dan bekalan kuasa yang dikawal selia yang digunakan dalam makmal dan prototaip.

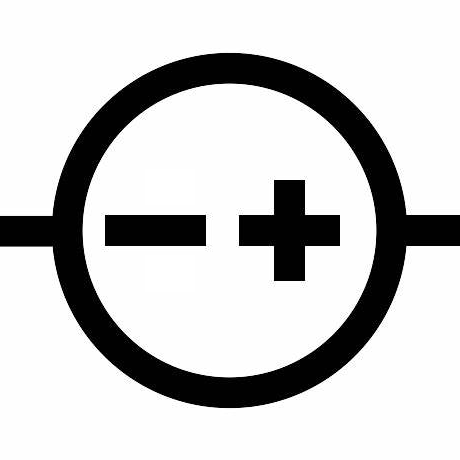

Rajah 2. Simbol sumber kuasa DC

Bateri

Simbol bateri terdiri daripada garis panjang dan pendek bergantian, yang mewakili terminal positif dan negatif dari satu atau lebih sel elektrokimia.Simbol ini menunjukkan sumber kuasa DC yang serba lengkap yang menyimpan tenaga secara kimia.Bateri baik untuk elektronik mudah alih, seperti telefon pintar dan komputer riba, serta kuasa sandaran dalam sistem seperti penggera dan pencahayaan kecemasan.Bilangan simbol sel yang digunakan sering sepadan dengan tahap voltan bateri, dengan lebih banyak sel yang mewakili output voltan yang lebih tinggi.

Rajah 3. Simbol bateri/sel

Simbol komponen pasif

Komponen pasif adalah blok bangunan penting dalam litar elektrik dan elektronik.Tidak seperti komponen aktif (seperti transistor atau diod), komponen pasif tidak menghasilkan kuasa atau menguatkan isyarat.Sebaliknya, mereka bertindak balas terhadap tenaga elektrik dan mempengaruhi bagaimana isyarat berkelakuan, sering dengan menyimpan atau menghilangkan tenaga.Berikut adalah jenis utama komponen pasif dan simbol litar standard mereka:

Perintang

Resistor adalah komponen yang mengehadkan atau mengawal aliran arus elektrik dalam litar.Jenis yang paling biasa adalah perintang tetap, biasanya diwakili oleh garis zigzag atau segi empat tepat, yang mempunyai nilai rintangan yang tetap.Perintang yang berubah -ubah, seperti potentiometer dan rheostats, digambarkan dengan anak panah merentasi simbol perintang, menunjukkan bahawa rintangan mereka boleh diselaraskan secara manual.Resistor khusus juga wujud, termasuk termistor, yang sensitif suhu dan ditandai dengan garis pepenjuru atau anak panah melalui simbol;Perubahan rintangan mereka sebagai tindak balas kepada variasi suhu.Begitu juga, photoresistors juga dikenali sebagai perintang yang bergantung kepada cahaya (LDR) mengubah rintangan mereka berdasarkan intensiti cahaya dan sering dilambangkan dengan anak panah yang menunjuk ke arah perintang untuk menunjukkan cahaya masuk.Setiap jenis perintang ini memainkan peranan yang unik dalam mengawal selia semasa di bawah keadaan alam sekitar atau operasi yang berbeza -beza.

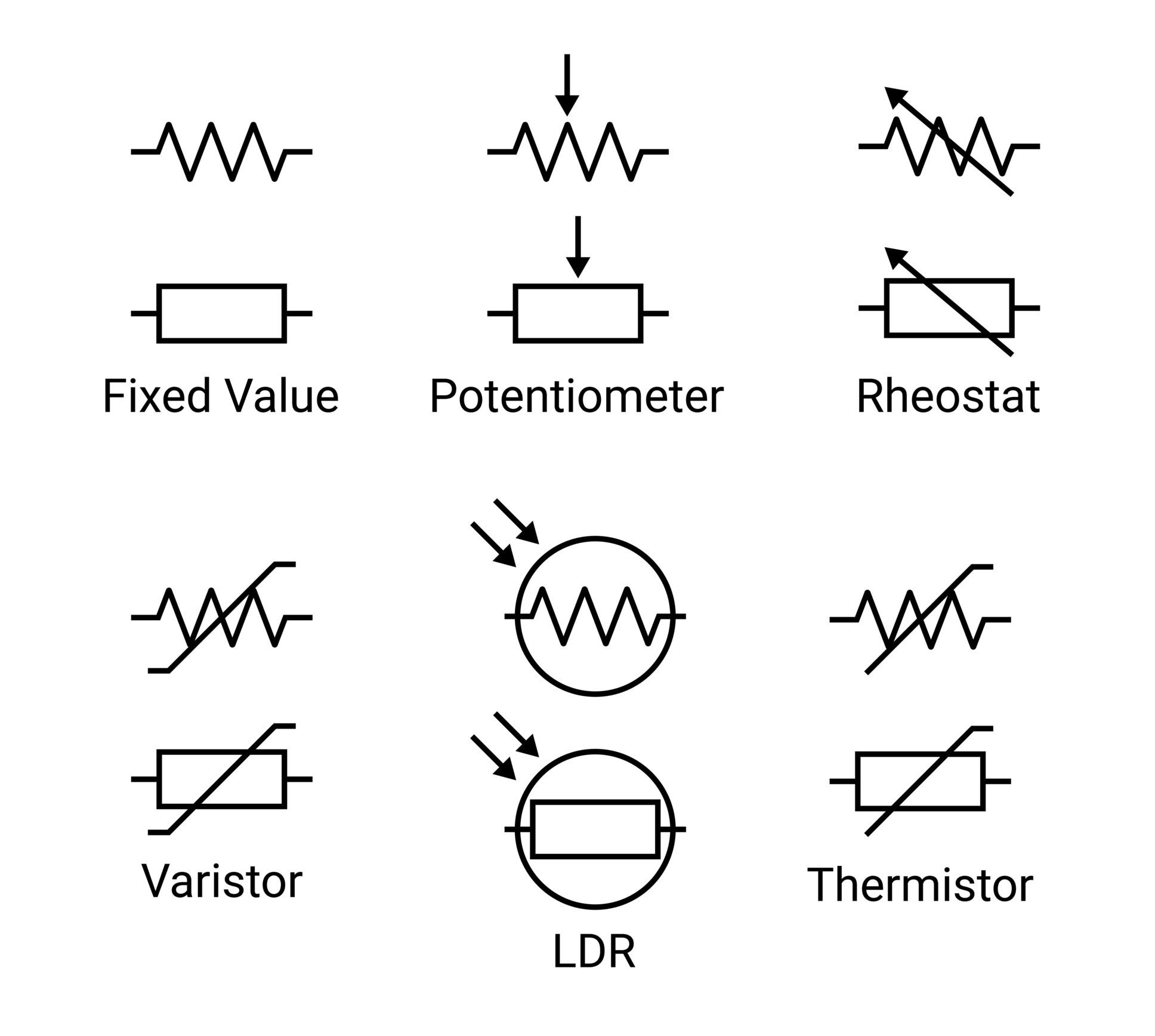

Rajah 4. Simbol Resistor

Kapasitor

Kapasitor adalah komponen yang menyimpan dan melepaskan tenaga elektrik dalam bentuk medan elektrik, memainkan peranan dalam masa, penapisan, dan aplikasi penyimpanan tenaga.Kapasitor bukan polarisasi, sering digunakan dalam litar AC atau di mana polariti tidak menjadi kebimbangan, diwakili dalam rajah litar oleh dua garis selari yang sama panjang, melambangkan plat.Sebaliknya, kapasitor polarisasi, seperti jenis elektrolitik atau tantalum, mempunyai polariti tertentu dan digunakan terutamanya dalam litar DC;Simbol mereka mempunyai satu garis lurus dan satu garis melengkung atau termasuk tanda tambah untuk menunjukkan terminal positif.Di samping itu, kapasitor berubah -ubah, yang membolehkan pelarasan kapasitans, digambarkan dengan anak panah yang disediakan atau melalui simbol kapasitor, mencerminkan sifatnya yang boleh ditukar.

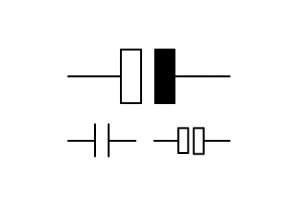

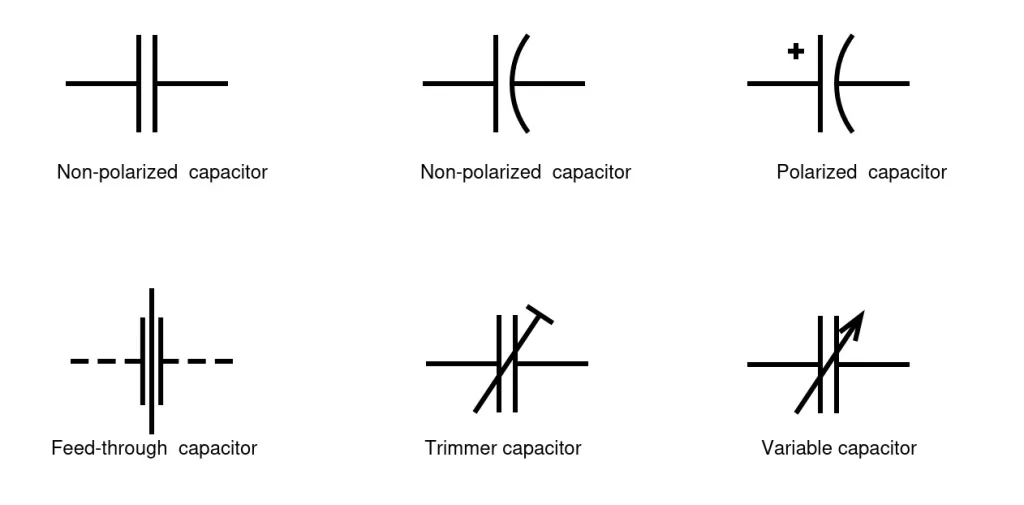

Rajah 5. Simbol kapasitor

Induktor

Induktor adalah komponen pasif yang menyimpan tenaga dalam medan magnet apabila arus elektrik mengalir melalui mereka.Fungsi utama mereka adalah untuk menahan perubahan semasa, yang menjadikannya sangat berguna dalam penapisan, penalaan, dan aplikasi masa.Dalam rajah litar, induktor standard diwakili oleh satu siri gelung atau simbol wayar bergelung.Apabila induktor mengandungi teras magnet, sering digunakan untuk meningkatkan induktansi, ini ditunjukkan dengan garis atau segi empat tepat berhampiran atau di dalam gegelung, menunjukkan induktor teras besi.Induktor yang berubah -ubah, yang membolehkan induktansi diselaraskan, digambarkan dengan anak panah melalui gegelung, berikutan konvensyen yang sama yang digunakan untuk komponen laras lain seperti perintang dan kapasitor yang berubah -ubah.

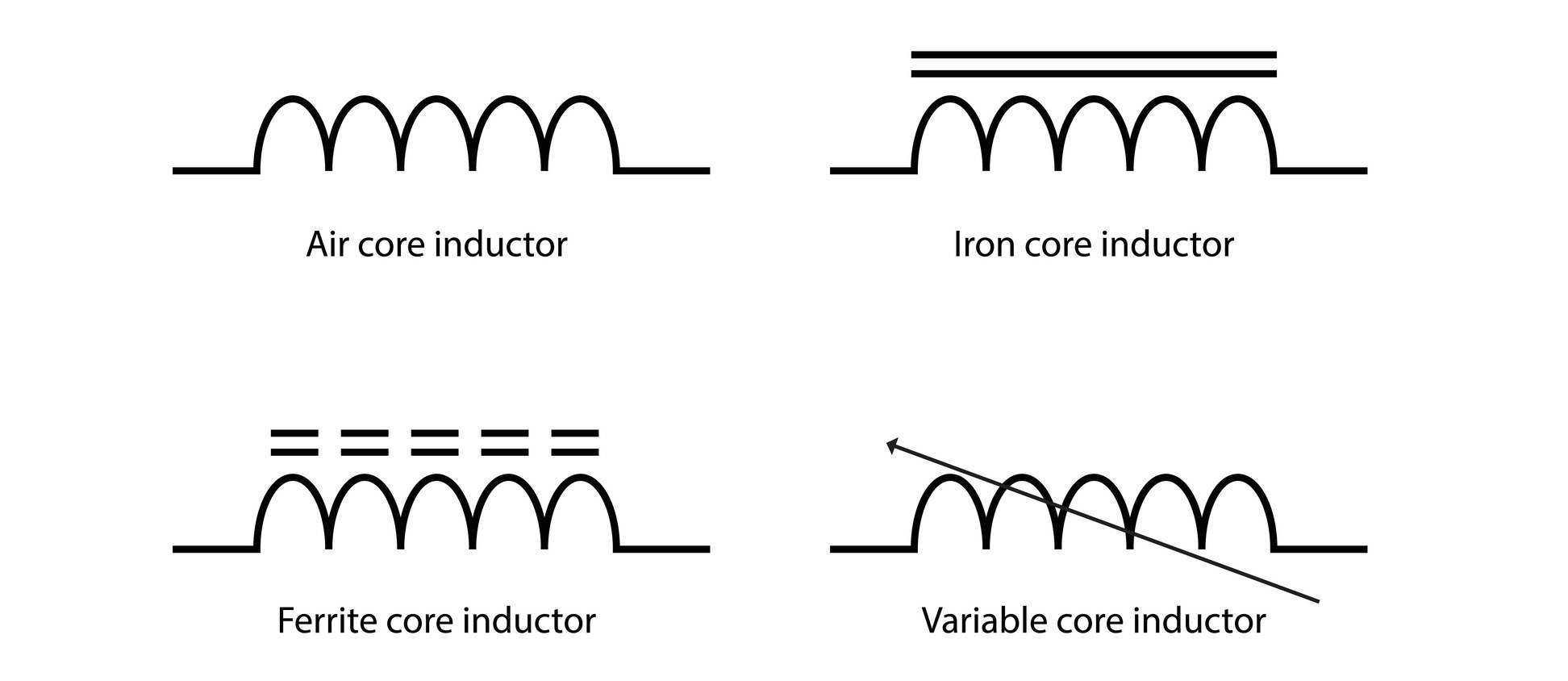

Rajah 6. Simbol induktor

Transformer

Transformer adalah komponen pasif yang memindahkan tenaga elektrik antara dua atau lebih litar melalui prinsip induksi elektromagnet.Mereka biasanya digunakan untuk melangkah tahap voltan ke atas atau ke bawah dalam pengagihan kuasa dan pengasingan isyarat.Dalam rajah skematik, transformer biasanya diwakili oleh dua gegelung induktif yang diletakkan bersebelahan, selalunya dengan garis selari di antara mereka untuk menunjukkan teras magnet.Titik atau tanda berhampiran gegelung boleh digunakan untuk menunjukkan hubungan polaritas atau fasa penggulungan.Gaya dan bilangan gegelung gegelung yang digambarkan boleh mencadangkan sama ada pengubah dikonfigurasi untuk melangkah ke atas atau ke bawah.Sesetengah transformer juga mempunyai ketuk pusat, sambungan tambahan pada penggulungan utama atau sekunder yang berguna dalam litar bekalan kuasa dan aplikasi audio di mana output voltan dwi atau pemisahan fasa diperlukan.

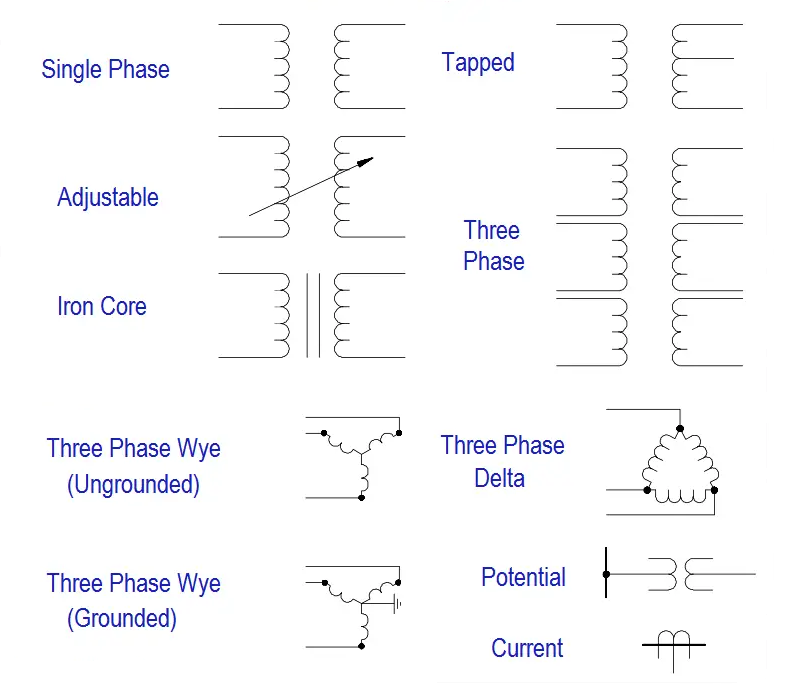

Rajah 7. Simbol Transformers

Simbol peranti semikonduktor

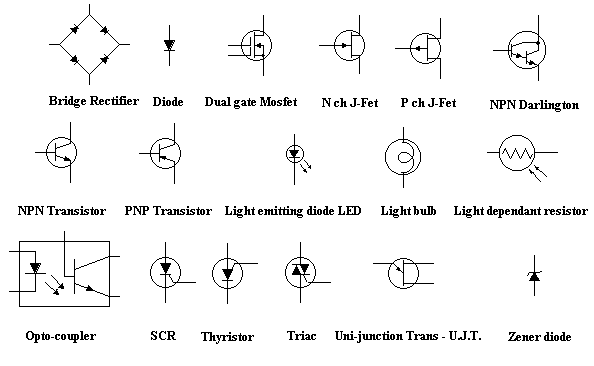

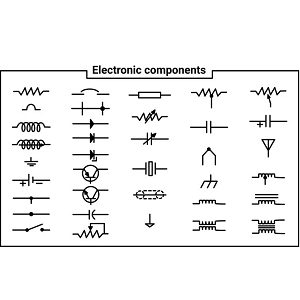

Rajah 8. Simbol peranti semikonduktor

Simbol peranti semikonduktor digunakan dalam rajah litar untuk menunjukkan bahagian penting yang mengawal elektrik dalam peranti elektronik.Bahagian ini dipanggil "komponen aktif" kerana mereka boleh mengubah, mengarahkan, atau meningkatkan isyarat elektrik.Mereka digunakan dalam hampir semua elektronik dari komputer dan telefon ke lampu dan pembesar suara.Satu jenis biasa ialah diod.A diod membolehkan aliran elektrik hanya dalam satu arah, seperti jalan sehala.Ini berguna untuk menukar AC (arus bergantian) ke DC (arus langsung), yang perlu banyak peranti.Terdapat pelbagai jenis diod.Diod Zener boleh membiarkan aliran elektrik ke belakang apabila voltan cukup tinggi, yang membantu mengawal voltan.LED (diod pemancar cahaya) menyala apabila elektrik melewati mereka.Photodiodes mencipta elektrik apabila mereka merasakan cahaya, yang menjadikannya berguna dalam sensor.Penyearah jambatan diperbuat daripada empat diod dan sering digunakan dalam bekalan kuasa untuk menjadikan AC menjadi DC.

Satu lagi bahagian utama ialah transistor. Transistor Boleh bertindak seperti suis yang menghidupkan dan mematikan elektrik, atau mereka boleh membuat isyarat lebih kuat.Terdapat pelbagai jenis transistor, seperti NPN dan PNP (yang merupakan jenis transistor bipolar), dan JFET, yang dikawal oleh voltan.Transistor digunakan dalam hampir setiap peranti elektronik dan sangat penting dalam komputer.Litar bersepadu (ICS) adalah cip kecil yang mengandungi banyak bahagian elektronik kecil di dalamnya.Dalam rajah, mereka kelihatan seperti segi empat tepat.Cip ini boleh melakukan banyak pekerjaan, bergantung kepada apa yang ada di dalamnya.Sesetengah IC adalah pintu logik, yang melakukan matematik asas dan membuat keputusan dalam komputer.Lain-lain, seperti penguat operasi (op-amps), digunakan untuk meningkatkan kekuatan isyarat atau bunyi kawalan dan cahaya dalam peranti.

Simbol peranti elektromekanik

Komponen elektromekanik adalah peranti yang menukar tenaga elektrik ke dalam gerakan fizikal, bunyi, atau kesan mekanikal yang lain.Dalam rajah litar, komponen ini diwakili oleh simbol -simbol piawai yang bukan sahaja menggambarkan jenis peranti tetapi juga sering menunjukkan bagaimana ia diaktifkan atau disambungkan dalam litar.A relay adalah suis yang dikendalikan secara elektrik yang menggunakan elektromagnet untuk mengendalikan satu atau lebih set kenalan secara mekanikal.Apabila arus mengalir melalui gegelung, ia menghasilkan medan magnet yang menarik suis ditutup atau dibuka.Simbol relay biasanya menunjukkan gegelung dan kenalan suis yang sepadan, menggambarkan bagaimana relay beroperasi dalam litar.

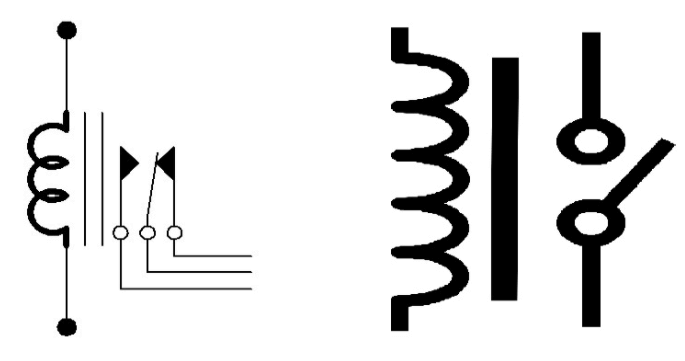

Rajah 9. Simbol relay dalam litar elektrik

Motor Mengubah tenaga elektrik ke dalam gerakan berputar, menggerakkan pelbagai sistem mekanikal.Simbol litar untuk motor sering termasuk huruf "M" dan boleh menunjukkan sambungan untuk kuasa dan kawalan, menunjukkan sama ada motor AC atau DC.Buzzers menghasilkan isyarat yang boleh didengar apabila arus elektrik digunakan.Komponen ini digunakan untuk makluman, penggera, atau pemberitahuan dalam sistem elektronik.Simbol skema mereka mungkin termasuk garis gelombang atau penceramah yang bergaya, yang mewakili fungsi penghasil bunyi.A fuse adalah peranti keselamatan yang melindungi litar elektrik dari overcurrent dengan mencair dan memecahkan sambungan apabila arus melebihi ambang tertentu.Simbol fius biasanya terdiri daripada segi empat tepat kecil atau garis dengan bar pusat, yang mewakili elemen pecah.Simbol -simbol ini bukan sahaja mengenal pasti peranti itu sendiri tetapi juga memberikan petunjuk tentang bagaimana dan ketika ia diaktifkan dalam litar.Sebagai contoh, simbol relay mungkin menunjukkan garis kawalan yang disambungkan ke suis, sementara simbol motor mungkin dipasangkan dengan litar kapasitor atau pemandu.Memahami simbol -simbol ini adalah penting untuk menafsirkan dan merekabentuk skema elektronik yang berfungsi dan selamat.

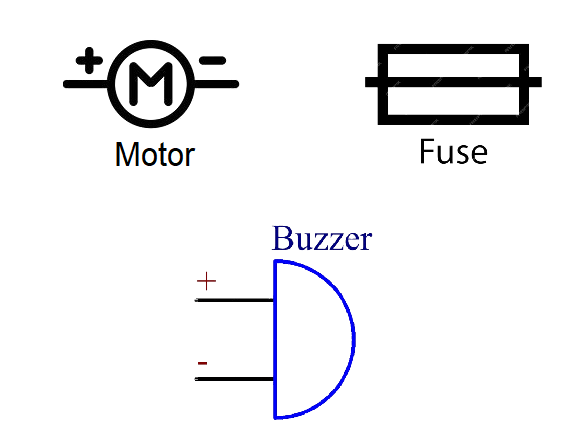

Rajah 10. Simbol motor, fius dan buzzer

Simbol pengukuran dan diagnostik

Simbol -simbol ini mewakili instrumen yang biasa digunakan untuk mengamati, mengukur, dan mendiagnosis tingkah laku litar elektrik dan elektronik:

Voltmeters dan ammeters Digunakan untuk mengukur potensi elektrik (voltan) dan aliran semasa.Voltmeter biasanya disambungkan selari di seluruh komponen untuk mengukur voltan, manakala ammeter disambungkan secara siri untuk mengukur arus melalui litar.Alat ini baik untuk menilai prestasi litar dan mengenal pasti kesalahan.Galvanometer adalah instrumen sensitif yang direka untuk mengesan dan mengukur arus yang sangat kecil.Selalunya digunakan dalam sistem analog, galvanometer boleh menunjukkan arah semasa dan komponen asas dalam paparan meter analog.Oscilloscopes Benarkan visualisasi isyarat elektrik dari masa ke masa.Dengan memaparkan bentuk gelombang voltan pada skrin, oscilloscopes membantu menganalisis tingkah laku isyarat, kekerapan, amplitud, dan masa.Mereka hebat dalam penyelesaian masalah, analisis bentuk gelombang, dan menguji integriti isyarat dalam litar kompleks.

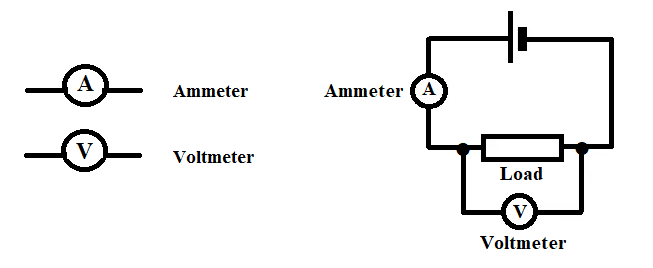

Rajah 11. Simbol Voltmeters dan Ammeters

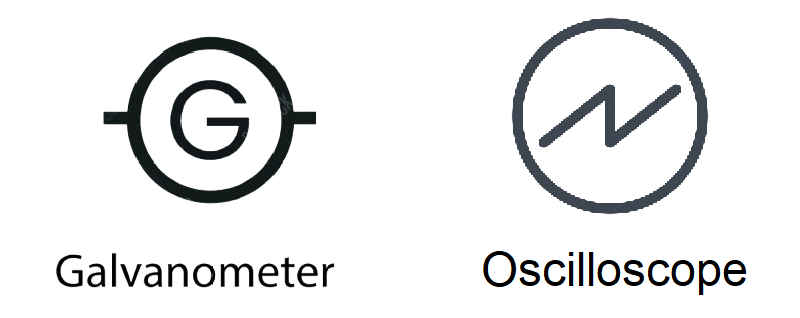

Rajah 12. Galvanometer dan simbol osiloskop

Simbol audio dan komunikasi

Simbol -simbol ini biasanya dijumpai pada peranti yang mengendalikan penghantaran atau penerimaan isyarat audio dan komunikasi.Mereka membantu mengenal pasti komponen utama yang terlibat dalam pemprosesan bunyi dan pertukaran isyarat dalam pelbagai sistem elektronik.Mikrofon mewakili komponen yang menangkap gelombang bunyi dan mengubahnya menjadi isyarat elektrik.Mikrofon adalah baik dalam aplikasi seperti rakaman suara, persidangan video, dan sistem bunyi hidup.Simbol menyerupai silinder menegak kecil atau peranti pikap bunyi yang bergaya.Pembesar suara menunjukkan peranti yang menukar isyarat elektrik kembali ke bunyi yang boleh didengar.Ditemui dalam segala hal dari telefon bimbit ke sistem PA, penceramah memainkan peranan dalam menyampaikan output audio.Simbol mereka sering kelihatan seperti kerucut atau gelombang bunyi yang bergaya dari kotak.Pelabuhan telekomunikasi dan RF (frekuensi radio) mengenal pasti pelabuhan yang digunakan untuk menyambungkan peranti komunikasi, termasuk telefon, antena, dan modul tanpa wayar.Mereka berfungsi sebagai titik masuk dan keluar untuk isyarat data dan audio dalam sistem komunikasi berwayar dan tanpa wayar.Simbol -simbol mungkin berbeza -beza tetapi sering termasuk bentuk gelombang atau imejan antena untuk menunjukkan aliran isyarat.

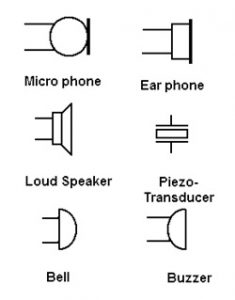

Rajah 13. Simbol audio dan komunikasi

Simbol logik dan antara muka digital

Simbol logik dan antara muka digital adalah alat penting dalam reka bentuk dan tafsiran litar yang memproses data binari.Simbol -simbol ini berfungsi sebagai singkatan visual untuk mewakili komponen dan laluan dalam sistem digital, terutamanya dalam sistem tertanam, kawalan automasi, dan platform pengkomputeran.Pintu logik, seperti dan, atau, dan XOR, membentuk asas pengambilan keputusan digital dengan melakukan operasi logik tertentu berdasarkan input binari.Mereka digunakan untuk melaksanakan logik kawalan, pemprosesan isyarat, dan aliran data dalam litar.Bas dan kotak cawangan membantu menguruskan kerumitan penghalaan isyarat dengan mewakili garis data yang dikelompokkan dan membolehkan pengedaran isyarat teratur antara bahagian sistem yang berlainan.Unsur -unsur ini sangat bagus untuk mengekalkan kejelasan dalam rajah skematik dan memastikan komunikasi data yang cekap.Potentiometer, sementara sering dikaitkan dengan litar analog, juga memainkan peranan dalam sistem digital dengan membolehkan penyesuaian manual tahap isyarat, terutamanya dalam senario di mana input analog perlu ditafsirkan secara digital.Bersama -sama, simbol -simbol ini bukan sahaja membimbing pembinaan dan analisis litar digital tetapi juga membolehkan komunikasi yang jelas merentasi pelbagai bidang teknologi.

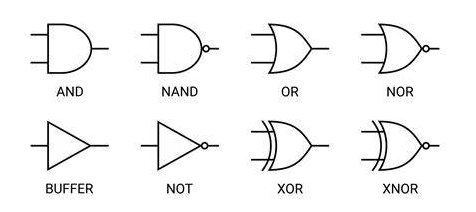

Rajah 14. Simbol pintu logik

Kesimpulan

Simbol skematik menjadikannya lebih mudah untuk membaca, merancang, dan menetapkan litar elektronik.Mereka seperti bahasa biasa yang orang dapat memahami, tidak kira apa negara mereka.Panduan ini menunjukkan bagaimana setiap simbol bermaksud bahagian dalam litar dan membantu anda memahami bahagian itu.Apabila anda mengetahui simbol -simbol ini dengan baik, anda boleh membina litar yang lebih baik, menyelesaikan masalah dengan lebih cepat, dan bekerja lebih yakin dengan elektronik.
