Panduan Suis Slaid: Cara Ia Berfungsi, Jenis dan Aplikasi Litar

Dalam artikel ini, anda akan mengetahui apakah suis slaid dan cara ia digunakan untuk mengawal aliran elektrik dalam litar.Anda akan memahami simbolnya, pembinaan dalaman, dan prinsip kerjanya.Anda juga akan meneroka pelbagai jenis suis slaid, spesifikasi elektriknya, kelebihan, had dan aplikasi biasa.Di samping itu, anda akan melihat bagaimana suis slaid dibandingkan dengan suis togol dan dayung dan cara memilih yang sesuai untuk litar.

Katalog

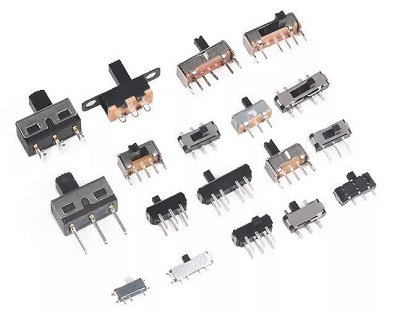

Rajah 1. Suis Slaid

Apakah Suis Slaid?

Suis slaid ialah suis elektromekanikal manual kecil yang digunakan untuk mengawal aliran arus elektrik dalam litar.Ia beroperasi dengan menggerakkan gelangsar kecil dari satu kedudukan ke kedudukan lain untuk menghidupkan atau MATI litar atau menukar sambungannya.Suis slaid biasanya ditemui dalam peranti elektronik, papan litar dan panel kawalan kerana ia padat dan mudah dikendalikan.Mereka membenarkan untuk mendayakan atau melumpuhkan kuasa elektrik secara manual dengan gerakan gelongsor mudah.Disebabkan oleh kebolehpercayaan dan reka bentuk yang ringkas, suis slaid digunakan secara meluas dalam elektronik pengguna, kawalan kuasa dan modul elektronik kecil.

Simbol Suis Slaid

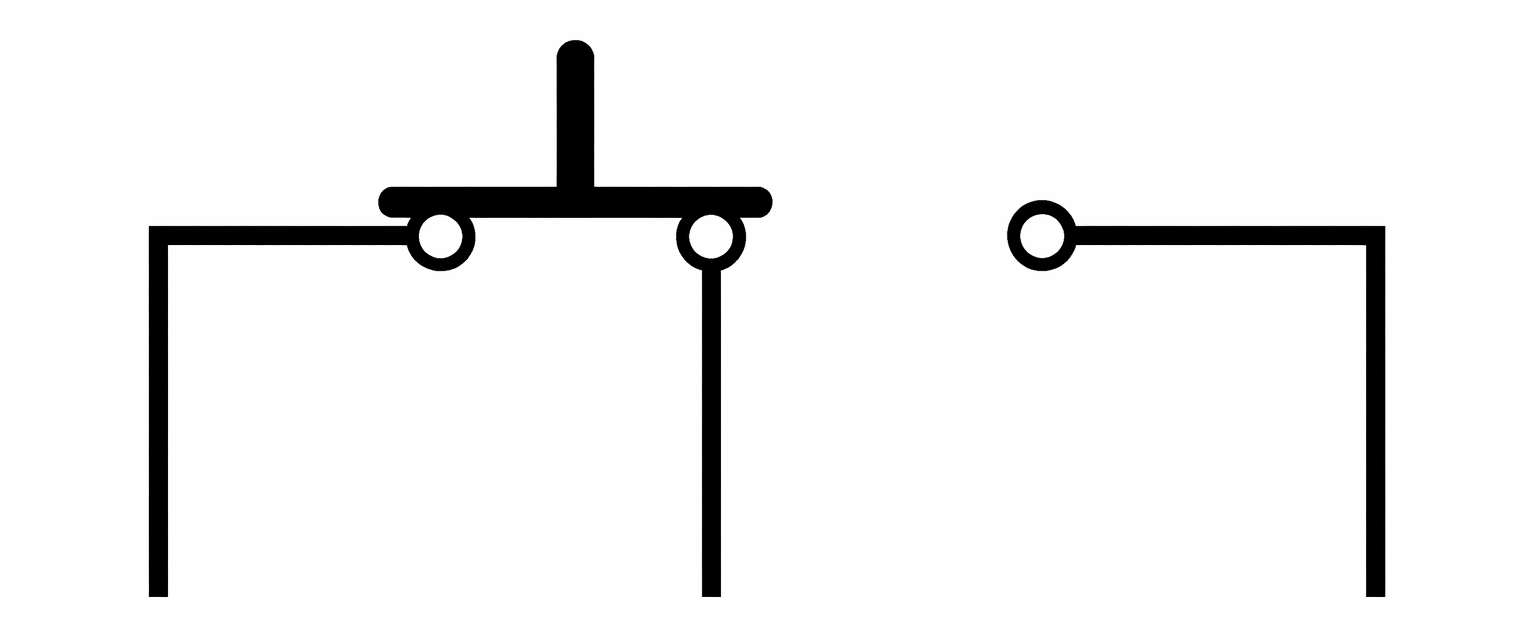

Rajah 2. Simbol Suis Slaid

Dalam skema elektrik, simbol suis slaid mewakili peranti pensuisan yang digunakan untuk membuka atau menutup litar elektrik.Simbol biasanya terdiri daripada titik sambungan tetap dan garisan boleh alih yang menunjukkan laluan pensuisan antara terminal.Gambar rajah ini membantu kita memahami cara suis menyambungkan bahagian litar yang berlainan.Simbol yang tepat mungkin berbeza sedikit bergantung pada konfigurasi suis yang ditunjukkan dalam rajah.Menggunakan simbol skematik standard memastikan gambar rajah litar kekal jelas, konsisten dan mudah untuk ditafsirkan semasa reka bentuk elektronik dan penyelesaian masalah.

Pembinaan Suis Slaid

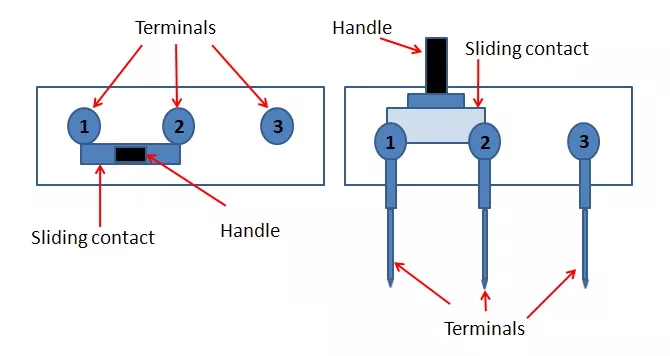

Rajah 3. Pembinaan Suis Slaid

• Pemegang (Gelangsar)

Pemegang adalah bahagian luar suis slaid yang digerakkan dengan jari.Ia biasanya diperbuat daripada plastik atau bahan penebat tahan lama untuk memastikan operasi manual yang selamat.Pemegang bergerak secara mendatar di sepanjang laluan tetap untuk meletakkan semula kenalan dalaman di dalam suis.

• Kenalan Gelongsor (Kontak Bergerak)

Sentuhan gelongsor ialah bahagian konduktif alih yang dilekatkan pada mekanisme peluncur.Ia biasanya diperbuat daripada logam untuk memastikan hubungan elektrik yang baik antara terminal.Komponen ini bergerak secara fizikal merentasi titik hubungan yang berbeza apabila peluncur dialihkan.

• Terminal

Terminal ialah pin logam yang menyambungkan suis slaid ke litar elektrik.Ia memanjang dari badan suis supaya ia boleh dipateri ke papan litar bercetak (PCB).Setiap terminal bertindak sebagai titik sambungan antara suis dan pendawaian luaran litar.

• Perumahan

Perumahan ialah selongsong luar yang melampirkan dan melindungi komponen dalaman suis slaid.Ia biasanya diperbuat daripada plastik atau logam untuk memberikan kekuatan mekanikal dan penebat.Perumahan memastikan bahagian dalaman sejajar dan melindunginya daripada habuk, kerosakan dan gangguan luaran.

Prinsip Kerja Suis Slaid

Prinsip kerja suis slaid adalah berdasarkan pergerakan penggerak gelongsor yang mengubah sambungan antara kenalan dalaman.Apabila anda menolak peluncur ke satu sisi, sesentuh dalaman sejajar dengan terminal tertentu di dalam suis.Penjajaran ini sama ada melengkapkan laluan elektrik atau memutuskan sambungan bergantung pada kedudukan suis.Jika sesentuh merapatkan dua terminal, arus elektrik boleh mengalir melalui litar.Apabila peluncur bergerak menjauhi titik sentuhan, laluan litar terganggu dan arus berhenti mengalir.Gerakan gelongsor mudah ini membolehkan suis mengawal keadaan elektrik litar secara manual.Oleh kerana mekanisme yang mudah ini, suis slaid menyediakan kawalan manual yang boleh dipercayai dalam banyak sistem elektronik.

Jenis Suis Slaid

Suis Slaid SPDT

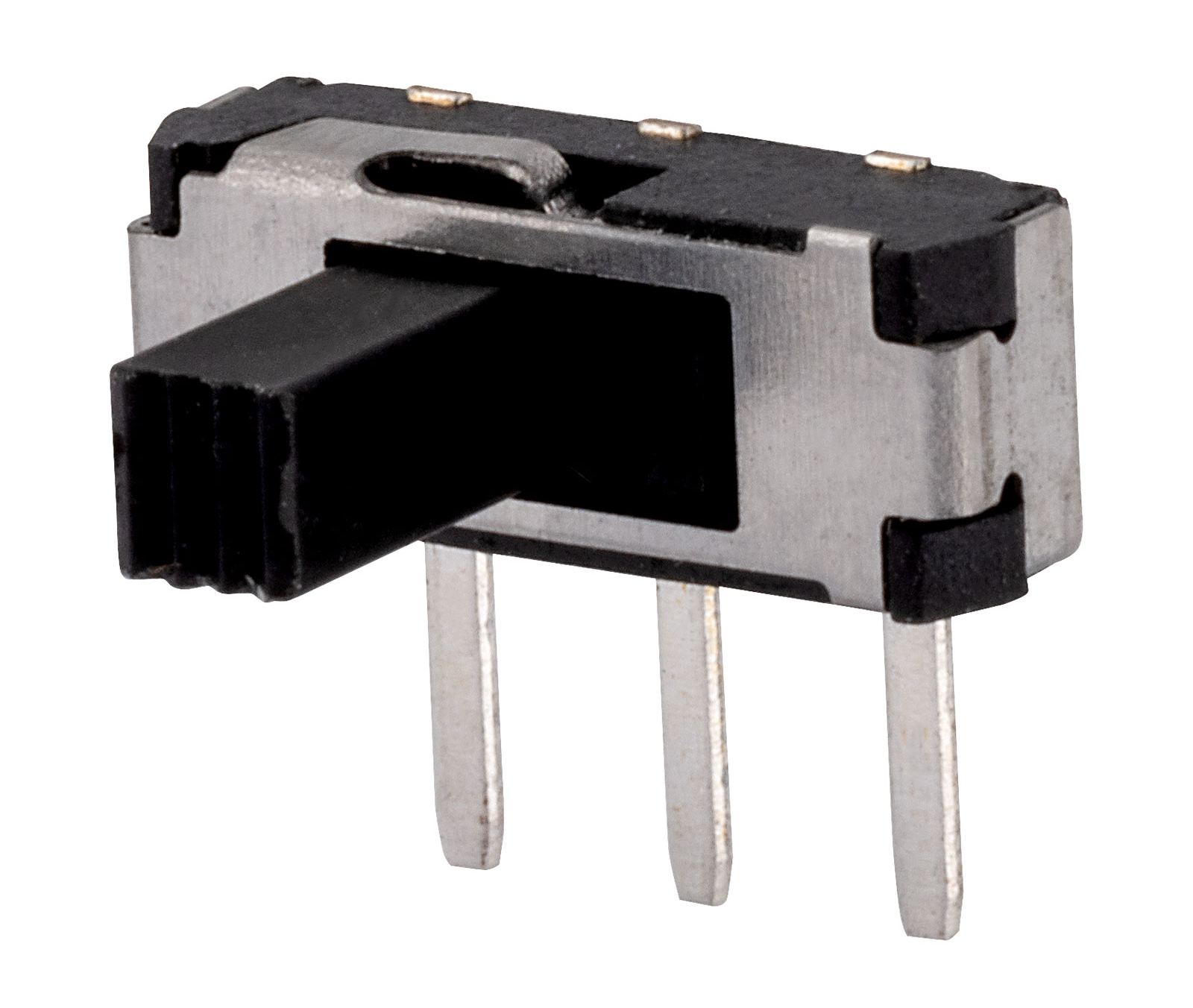

Rajah 4. Suis Slaid SPDT

Suis slaid SPDT (Single Pole Double Throw) ialah suis yang menyambungkan satu terminal input ke salah satu daripada dua terminal keluaran yang mungkin.Ia mengandungi satu sentuhan bergerak yang boleh meluncur antara dua titik sambungan yang berbeza.Apabila peluncur bergerak ke satu kedudukan, terminal input bersambung ke terminal output pertama.Apabila peluncur bergerak ke sisi lain, sambungan bertukar ke terminal output kedua.Tindakan pensuisan ini membolehkan laluan litar tunggal diubah hala antara dua laluan elektrik yang berbeza.Reka bentuk yang ditunjukkan dalam rajah menggambarkan bagaimana penggerak gelongsor menukar sambungan antara terminal semasa ia bergerak.Oleh kerana susunan pensuisan yang mudah ini, suis slaid SPDT biasanya digunakan untuk pemilihan isyarat atau litar asas.

Suis Slaid SPST

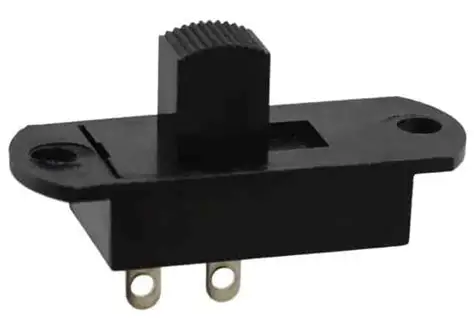

Rajah 5. Suis Slaid SPST

Suis slaid SPST (Single Pole Single Throw) ialah jenis suis slaid yang paling mudah digunakan untuk mengawal satu litar elektrik.Ia mempunyai satu terminal input dan satu terminal output yang sama ada disambungkan atau diputuskan oleh tindakan gelongsor.Apabila peluncur dialihkan ke kedudukan ON, kenalan dalaman memautkan kedua-dua terminal bersama-sama.Apabila peluncur bergerak ke kedudukan OFF, sesentuh akan terpisah dan laluan elektrik terputus.Mekanisme ringkas ini bertindak sebagai kawalan ON/OFF asas untuk arus elektrik.Struktur yang ditunjukkan dalam rajah menunjukkan bagaimana peluncur beralih antara dua kedudukan untuk mengawal sambungan.Kerana kesederhanaannya, suis slaid SPST digunakan secara meluas untuk fungsi pensuisan kuasa yang mudah.

Suis Slaid DPST

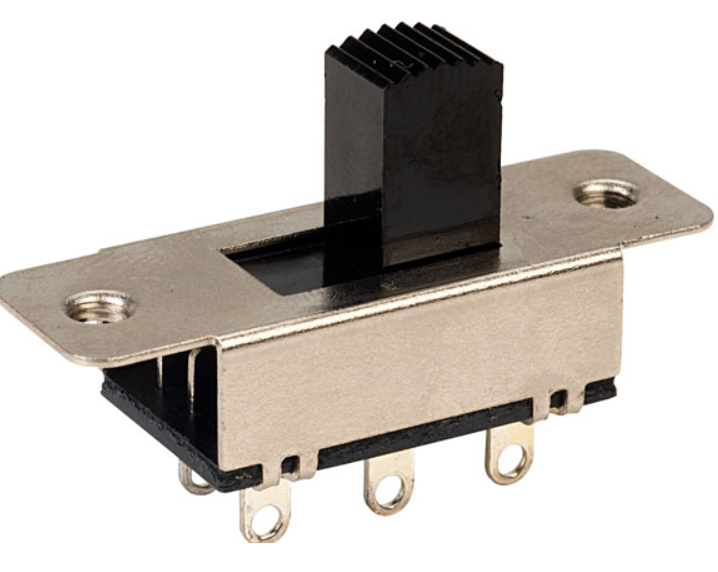

Rajah 6. Suis Slaid DPST

Suis slaid DPST (Double Pole Single Throw) direka untuk mengawal dua litar bebas pada masa yang sama menggunakan satu tindakan gelongsor.Ia mengandungi dua laluan pensuisan dalaman berasingan yang bergerak bersama apabila peluncur dikendalikan.Apabila peluncur ditolak ke kedudukan ON, kedua-dua litar disambungkan secara serentak.Apabila ia dialihkan ke kedudukan OFF, kedua-dua sambungan dibuka pada masa yang sama.Reka bentuk ini membolehkan dua talian elektrik ditukar bersama dengan kawalan manual tunggal.Konfigurasi yang ditunjukkan dalam rajah menggambarkan bagaimana satu pergerakan gelongsor mempengaruhi dua laluan pensuisan dalaman.Suis slaid DPST biasanya digunakan apabila dua litar mesti dikawal bersama dengan cara yang disegerakkan.

Suis Slaid DPDT

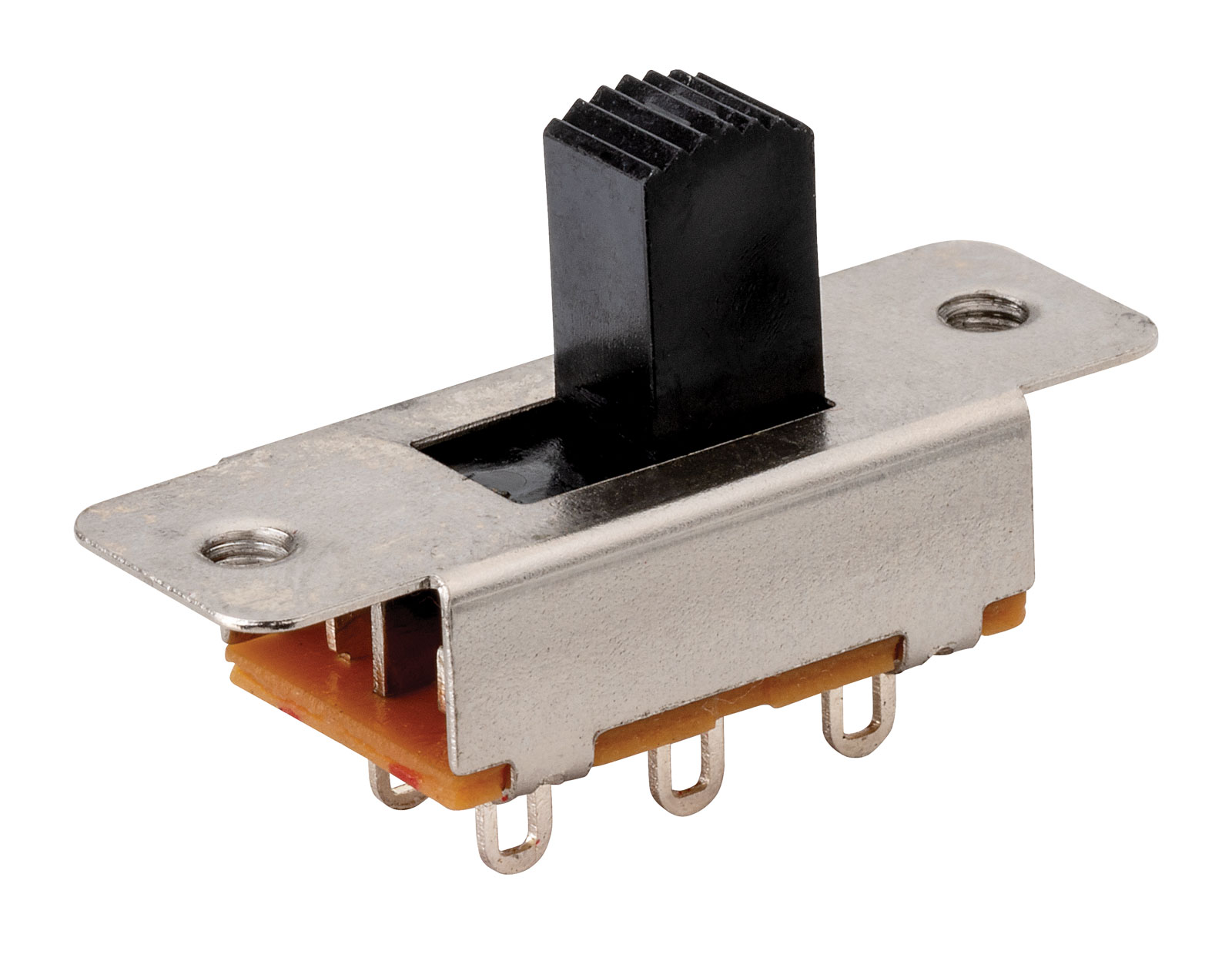

Rajah 7. Suis Slaid DPDT

Suis slaid DPDT (Double Pole Double Throw) ialah peranti pensuisan yang boleh mengawal dua litar berasingan dan menukar setiap satu antara dua laluan keluaran yang berbeza.Ia mengandungi dua tiang, setiap satu dengan dua titik sambungan yang mungkin.Apabila peluncur bergerak, kedua-dua litar menukar kedudukan sambungannya pada masa yang sama.Ini membolehkan setiap litar berselang seli antara dua laluan terminal berbeza bergantung pada kedudukan gelangsar.Struktur pensuisan yang digambarkan dalam rajah menunjukkan cara berbilang terminal disusun untuk menyokong fungsi pensuisan dwi ini.Oleh kerana keupayaan ini, suis slaid DPDT menyediakan kawalan pensuisan yang fleksibel untuk litar yang memerlukan dua perubahan sambungan serentak.

Spesifikasi Elektrik Suis Slaid

Parameter	Spesifikasi
Voltan Ternilai	Penarafan biasa 12 V – 50 V DC untuk suis slaid PCB kecil
Penilaian Semasa	0.3 A – 3 A bergantung pada saiz suis dan reka bentuk sesentuh
Rintangan Hubungan	≤ 20 mΩ biasa apabila sesentuh ditutup
Rintangan Penebat	≥ 100 MΩ pada 500 V DC
Kekuatan Dielektrik	500 V – 1000 V AC selama 1 minit antara terminal
Julat Suhu Operasi	-20°C hingga +85°C julat operasi biasa
Kehidupan Mekanikal	10,000 – 50,000 kitaran pensuisan
Kehidupan Elektrik	5,000 – 10,000 kitaran pensuisan di bawah beban berkadar
Jenis Terminal	Pin lubang telus PCB atau terminal lug pateri
Bahan Kenalan	Aloi tembaga bersalut perak atau sesentuh loyang
Penilaian Kenalan	0.3 A pada 50 V DC atau 3 A pada 12 V DC (penilaian biasa)
Daya Penukaran	100 gf – 300 gf daya penggerak gelangsar
Jarak Perjalanan	2 mm – 4 mm pergerakan gelangsar antara kedudukan
Bahan Penebat	Termoplastik suhu tinggi (berkadar UL94 V-0)
Jarak Terminal	Padang PCB standard 2.54 mm – 5.08 mm

Kelebihan dan Had Suis Slaid

Suis slaid digunakan dalam litar elektronik kerana ia mudah, murah dan mudah digunakan, tetapi ia juga mempunyai beberapa batasan.

Kelebihan Suis Slaid

• Kawalan manual yang ringkas menjadikan suis slaid mudah dikendalikan dalam banyak peranti elektronik.

• Saiz padat membolehkannya muat dengan mudah pada papan litar kecil dan peralatan mudah alih.

• Kos pembuatan yang rendah menjadikannya menjimatkan untuk produk elektronik berskala besar.

• Kosongkan kedudukan HIDUP/MATI memberikan status penukaran yang boleh dilihat.

• Struktur mekanikal yang boleh dipercayai memastikan prestasi pensuisan yang stabil dalam litar asas.

• Pemasangan mudah pada papan litar bercetak menggunakan terminal pateri standard.

Had Suis Slaid

• Sentuhan mekanikal boleh haus selepas banyak kitaran bertukar.

• Kelajuan pensuisan terhad berbanding suis elektronik atau keadaan pepejal.

• Saiz kecil mungkin menyukarkan operasi manual dalam reka bentuk tertentu.

• Tidak sesuai untuk aplikasi pensuisan kuasa tinggi atau arus tinggi.

• Pendedahan kepada habuk atau lembapan boleh menjejaskan kebolehpercayaan pensuisan jangka panjang.

Aplikasi Suis Slaid

1. Elektronik Pengguna

Suis slaid sering digunakan dalam elektronik pengguna kecil seperti radio, pembesar suara dan alat elektronik.Mereka membenarkan untuk mengawal kuasa atau fungsi asas secara manual dengan gerakan gelongsor yang mudah.Saiznya yang padat menjadikannya sesuai untuk peranti dengan ruang dalaman yang terhad.

2. Peranti Elektronik Mudah Alih

Banyak peranti mudah alih menggunakan suis slaid untuk kawalan kuasa atau pemilihan mod.Contohnya termasuk elektronik pegang tangan, modul berkuasa bateri dan peranti komunikasi kecil.Suis menyediakan kedudukan fizikal yang jelas yang menunjukkan sama ada peranti HIDUP atau MATI.

3. Alat Mainan Elektronik

Suis slaid digunakan secara meluas dalam mainan berkuasa bateri untuk mengawal kuasa atau mengaktifkan fungsi bunyi dan pencahayaan.Mereka menawarkan penyelesaian pensuisan yang mudah dan tahan lama sesuai untuk kegunaan manual berulang.Saiznya yang kecil juga sesuai di dalam perumah mainan padat.

4. Panel Kawalan

Panel kawalan industri atau elektronik kadangkala menyertakan suis slaid untuk memilih mod pengendalian atau mendayakan fungsi tertentu.Suis menyediakan cara yang jelas dan langsung untuk menukar tetapan secara manual.Operasinya yang mudah menjadikannya mudah untuk mengawal peralatan.

5. Elektronik DIY dan Prototaip

Suis slaid biasanya digunakan dalam projek elektronik, papan prototaip dan kit pembangunan.Mereka membenarkan untuk mengawal keadaan litar secara manual semasa ujian dan percubaan.Struktur ringkas mereka menjadikannya mudah untuk disepadukan ke dalam reka bentuk elektronik tersuai.

6. Litar Pemilihan Bateri

Sesetengah sistem elektronik menggunakan suis slaid untuk menyambung atau memutuskan sumber bateri dalam litar.Ini membolehkan anda mengurus sumber kuasa secara manual dalam peranti elektronik kecil.Tindakan gelongsor menyediakan cara mudah untuk mengawal sambungan antara talian kuasa.

Suis Slaid lwn Suis Togol lwn Suis Dayung

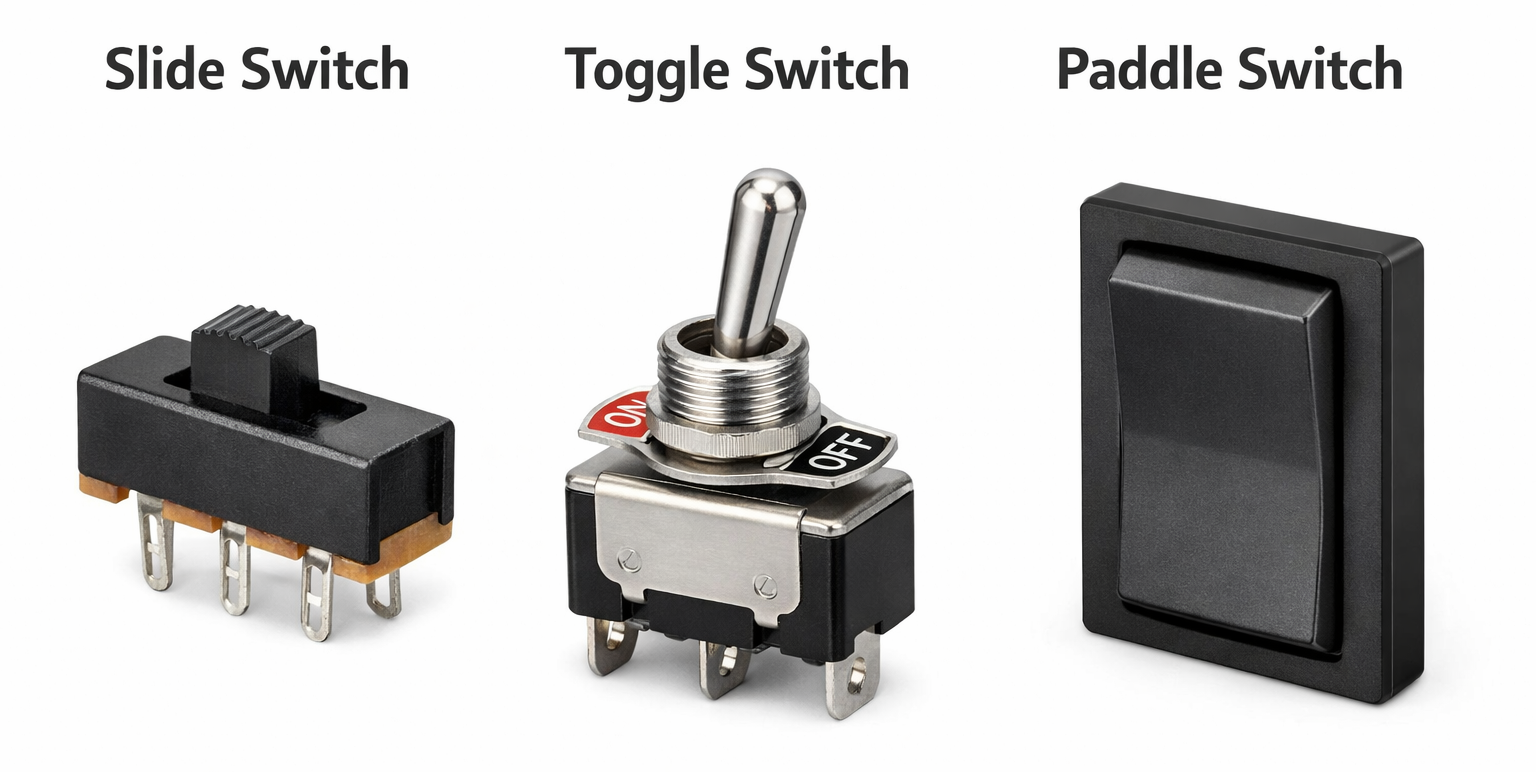

Rajah 8. Suis Slaid lwn Suis Togol lwn Suis Dayung

Ciri	Suis Slaid	Togol Suis	Suis Dayung
Kaedah Operasi	Pergerakan gelongsor	Pergerakan membalikkan tuas	Menekan permukaan dayung rata
Interaksi Pengguna	Luncurkan ke kiri atau kanan	Balikkan tuil ke atas atau ke bawah	Tolak dayung
Reka Bentuk Mekanikal	Gelangsar linear padat	Penggerak berasaskan tuil	Penggerak rata yang besar
Gaya Pemasangan	PCB atau pemasangan panel	Lekapan panel	Pelekap dinding atau panel
Saiz	Kecil dan padat	Saiz sederhana	Reka bentuk yang lebih besar
Penunjuk Kedudukan Visual	Kosongkan kedudukan gelangsar	Arah tuas menunjukkan keadaan	Kedudukan dayung menunjukkan keadaan
Kawalan Biasa	Kawalan litar mudah	Kawalan pensuisan litar	Kawalan kuasa untuk pencahayaan
Kemudahan Operasi	Gerakan gelongsor mudah	Memerlukan pusingan tuil	Operasi akhbar yang mudah
Pemasangan	Selalunya dipateri ke PCB	Dipasang melalui lubang panel	Dipasang pada plat dinding
Penyepaduan Peranti	Digunakan di dalam peranti elektronik	Digunakan dalam panel peralatan	Digunakan dalam sistem kawalan bilik
Ketepatan Kawalan	Sesuai untuk litar kecil	Sesuai untuk pelbagai litar	Direka untuk kawalan bilik manual
Ketahanan	Kehidupan mekanikal sederhana	Secara amnya hayat mekanikal yang kuat	Direka untuk kegunaan manual yang kerap
Menukar Gaya	Pergerakan pensuisan linear	Pergerakan tuas putaran	Pensuisan berasaskan akhbar
Persekitaran Biasa	Elektronik dan peranti kecil	Panel industri atau peralatan	Kawalan kediaman atau bangunan
Reka Bentuk Visual	Minimum dan padat	Mekanikal dan terdedah	Permukaan moden dan rata

Bagaimana untuk Memilih Suis Slaid yang Betul?

1. Tentukan Penarafan Elektrik

Langkah pertama ialah memeriksa tahap voltan dan arus yang diperlukan litar di mana suis akan digunakan.Suis slaid yang dipilih mesti mempunyai penilaian elektrik yang menyokong nilai ini dengan selamat.Memilih suis dengan penarafan yang sesuai membantu mengelakkan terlalu panas dan memastikan operasi litar yang stabil.

2. Pilih Jenis Pemasangan yang Betul

Suis slaid tersedia dalam gaya pemasangan yang berbeza seperti pemasangan PCB atau pemasangan panel.Jenis pelekap hendaklah sepadan dengan reka bentuk mekanikal peranti atau papan litar.Pemasangan yang betul memastikan suis muat dengan selamat dan berfungsi dengan pasti semasa operasi.

3. Pertimbangkan Saiz dan Dimensi Suis

Saiz fizikal suis slaid mesti sepadan dengan ruang yang tersedia dalam peranti.Anda harus menyemak dimensi suis, jarak terminal dan jarak perjalanan peluncur.Suis bersaiz betul memastikan pemasangan lancar dan operasi yang selesa.

4. Semak Bilangan Tiang dan Balingan Yang Diperlukan

Konfigurasi suis slaid yang berbeza menyediakan pilihan sambungan yang berbeza untuk litar elektrik.Susunan tiang dan lontaran yang diperlukan hendaklah sepadan dengan fungsi kawalan litar yang dimaksudkan.Memilih konfigurasi yang betul memastikan suis melaksanakan tugas penukaran yang diingini.

5. Menilai Ketahanan dan Kehidupan Mekanikal

Penarafan hayat mekanikal menunjukkan berapa banyak kitaran pensuisan yang boleh dilakukan oleh suis slaid sebelum kehausan berlaku.Peranti yang memerlukan penukaran yang kerap harus menggunakan suis yang direka untuk hayat mekanikal yang lebih lama.Ini membantu mengekalkan prestasi yang boleh dipercayai berbanding penggunaan lanjutan.

6. Pertimbangkan Keadaan Persekitaran

Faktor persekitaran seperti suhu, kelembapan dan habuk boleh menjejaskan prestasi suis.Memilih suis yang direka untuk persekitaran operasi yang dijangka meningkatkan kebolehpercayaan jangka panjang.Ini amat penting untuk peranti yang digunakan dalam keadaan yang keras atau luar.

Kesimpulan

Suis slaid ialah peranti mudah dan boleh dipercayai yang digunakan untuk mengawal litar elektrik dengan pergerakan gelongsor.Saiznya yang kecil, kos rendah dan pengendalian yang mudah menjadikannya biasa dalam kebanyakan peranti elektronik dan papan litar.Memahami bahagiannya, prinsip kerja, jenis dan spesifikasi membantu dalam memilih suis yang betul untuk litar.Memilih suis slaid yang betul berdasarkan penilaian elektrik, saiz dan konfigurasi memastikan kawalan litar yang selamat dan berkesan.
