Kaedah Pembumian Perisai: Cara Mengurangkan EMI dalam Sistem Kabel

Pembumian pelindung membantu anda melindungi isyarat anda daripada gangguan elektromagnet dan bunyi yang tidak diingini dalam sistem elektronik.Dalam artikel ini, anda akan mempelajari apa itu shielding grounding dan bagaimana ia berbeza daripada signal grounding.Anda juga akan memahami kaedah utama yang digunakan untuk sistem frekuensi rendah, frekuensi tinggi dan frekuensi campuran.Di samping itu, anda akan meneroka jenis kabel, kesilapan biasa, dan di mana kaedah ini digunakan.

Katalog

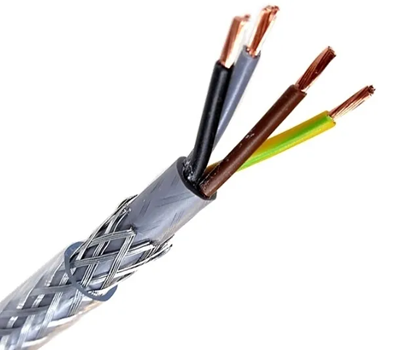

Rajah 1. Struktur Kabel Terlindung

Apa itu Shielding Grounding?

Pembumian pelindung ialah proses menyambungkan perisai konduktif kabel ke tanah rujukan untuk mengurangkan gangguan elektromagnet (EMI) dan bunyi yang tidak diingini.Perisai, biasanya diperbuat daripada tembaga atau kerajang jalinan seperti yang ditunjukkan dalam Rajah 1, bertindak sebagai penghalang yang menghalang gangguan elektrik luaran daripada menjejaskan isyarat di dalam.Dengan mengarahkan gangguan ke tanah, ia membantu mengekalkan integriti isyarat dan meningkatkan prestasi sistem keseluruhan.Kaedah ini digunakan secara meluas dalam sistem elektronik di mana isyarat yang stabil dan bersih adalah penting.Ia merupakan bahagian penting dalam reka bentuk keserasian elektromagnet (EMC).

Tidak seperti pembumian isyarat, yang menyediakan laluan balik untuk arus dalam litar, pembumian perisai hanya tertumpu pada melindungi isyarat daripada hingar.Ia tidak membawa arus operasi biasa tetapi sebaliknya mengendalikan gangguan teraruh.Perbezaan ini penting kerana mencampurkan peranan ini boleh membawa kepada isu prestasi.Pembumian perisai direka untuk mengasingkan bunyi, manakala pembumian isyarat memastikan operasi litar yang betul.Mengasingkan fungsi ini membantu meningkatkan kebolehpercayaan dan mengurangkan gangguan elektrik.

Kaedah Pembumian Perisai Frekuensi Rendah

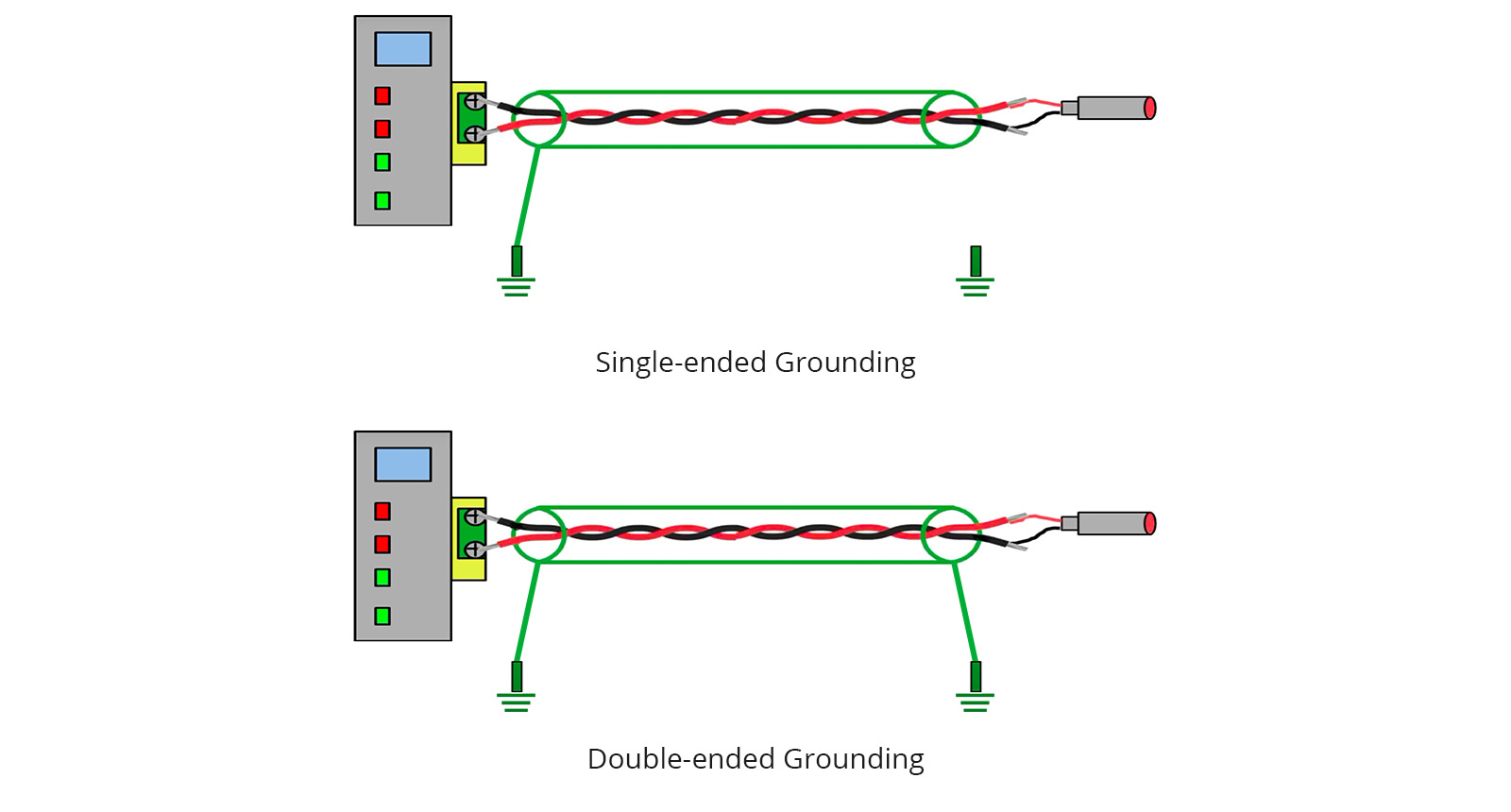

Rajah 2. Pembumian Berakhir Tunggal dan Berdua

Pembumian perisai frekuensi rendah ialah kaedah yang digunakan untuk mengurangkan hingar dalam sistem yang beroperasi pada frekuensi isyarat yang lebih rendah, biasanya di bawah beberapa kilohertz.Dalam pendekatan ini, perisai kabel dibumikan pada satu titik sahaja, dikenali sebagai pembumian satu titik.Kaedah ini menghalang arus beredar, juga dipanggil gelung tanah, yang boleh memasukkan bunyi yang tidak diingini ke dalam sistem.Titik pembumian biasanya dipilih sama ada pada sumber isyarat atau beban, bergantung pada reka bentuk sistem.Seperti yang digambarkan dalam Rajah 2, pembumian pada satu hujung memastikan rujukan yang stabil tanpa mencipta laluan gelung.Teknik ini mudah dan berkesan untuk aplikasi frekuensi rendah.

Pembumian satu titik berfungsi dengan menghapuskan berbilang laluan tanah yang boleh membenarkan arus mengalir melalui perisai.Apabila kedua-dua hujung dibumikan pada frekuensi rendah, perbezaan potensi tanah boleh menyebabkan arus hingar beredar.Dengan membumikan hanya satu hujung, perisai bertindak semata-mata sebagai penghalang pelindung dan bukannya laluan semasa.Memilih antara pembumian hujung sumber dan pembumian hujung beban bergantung pada tempat bunyi paling berkemungkinan memasuki sistem.Kaedah ini biasanya digunakan dalam sistem audio, instrumentasi dan litar kawalan.Ia menyediakan pengurangan hingar yang boleh dipercayai tanpa menambah kerumitan pada reka bentuk.

Kaedah Pembumian Perisai Frekuensi Tinggi

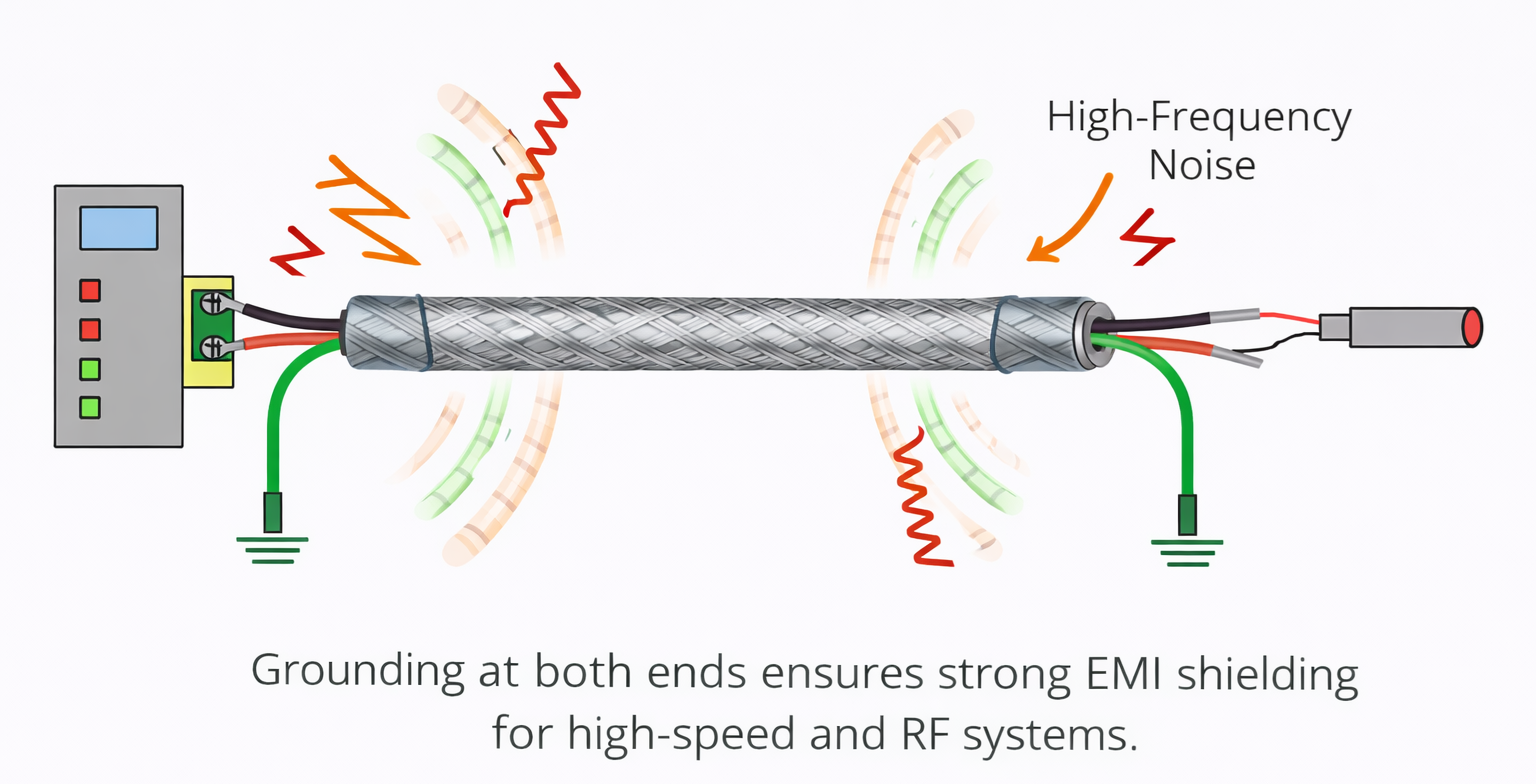

Rajah 3. Kaedah Pembumian Perisai Frekuensi Tinggi

Pembumian perisai frekuensi tinggi ialah teknik yang digunakan untuk mengawal gangguan elektromagnet dalam sistem yang beroperasi pada frekuensi tinggi.Pada frekuensi ini, hingar berkelakuan berbeza dan boleh digabungkan dengan mudah ke dalam kabel melalui medan elektromagnet.Untuk mengatasinya, perisai mesti dibumikan pada berbilang titik, biasanya pada kedua-dua hujung kabel.Ini mewujudkan laluan impedans rendah yang membolehkan hingar frekuensi tinggi disalirkan dengan berkesan ke tanah.Tidak seperti kaedah frekuensi rendah, matlamat di sini adalah untuk meminimumkan impedans daripada menghalang gelung semasa.Pendekatan ini bagus dalam sistem berkelajuan tinggi dan RF.

Pembumian pada kedua-dua hujung meningkatkan keberkesanan perisai dengan mengurangkan galangan perisai merentasi keseluruhan panjangnya.Pada frekuensi tinggi, celah kecil atau bahagian yang tidak dibumikan boleh bertindak seperti antena, membenarkan bunyi masuk atau keluar.Dengan menyambungkan kedua-dua hujung ke tanah, perisai membentuk penghalang berterusan terhadap gangguan.Kaedah ini meningkatkan penindasan EMI dan memastikan kualiti isyarat yang lebih baik dalam persekitaran yang mencabar.Ia digunakan secara meluas dalam sistem komunikasi, talian data berkelajuan tinggi, dan aplikasi RF.Pelaksanaan yang betul memastikan perlindungan yang kukuh terhadap sumber bunyi luaran.

Teknik Pembumian Perisai Hibrid

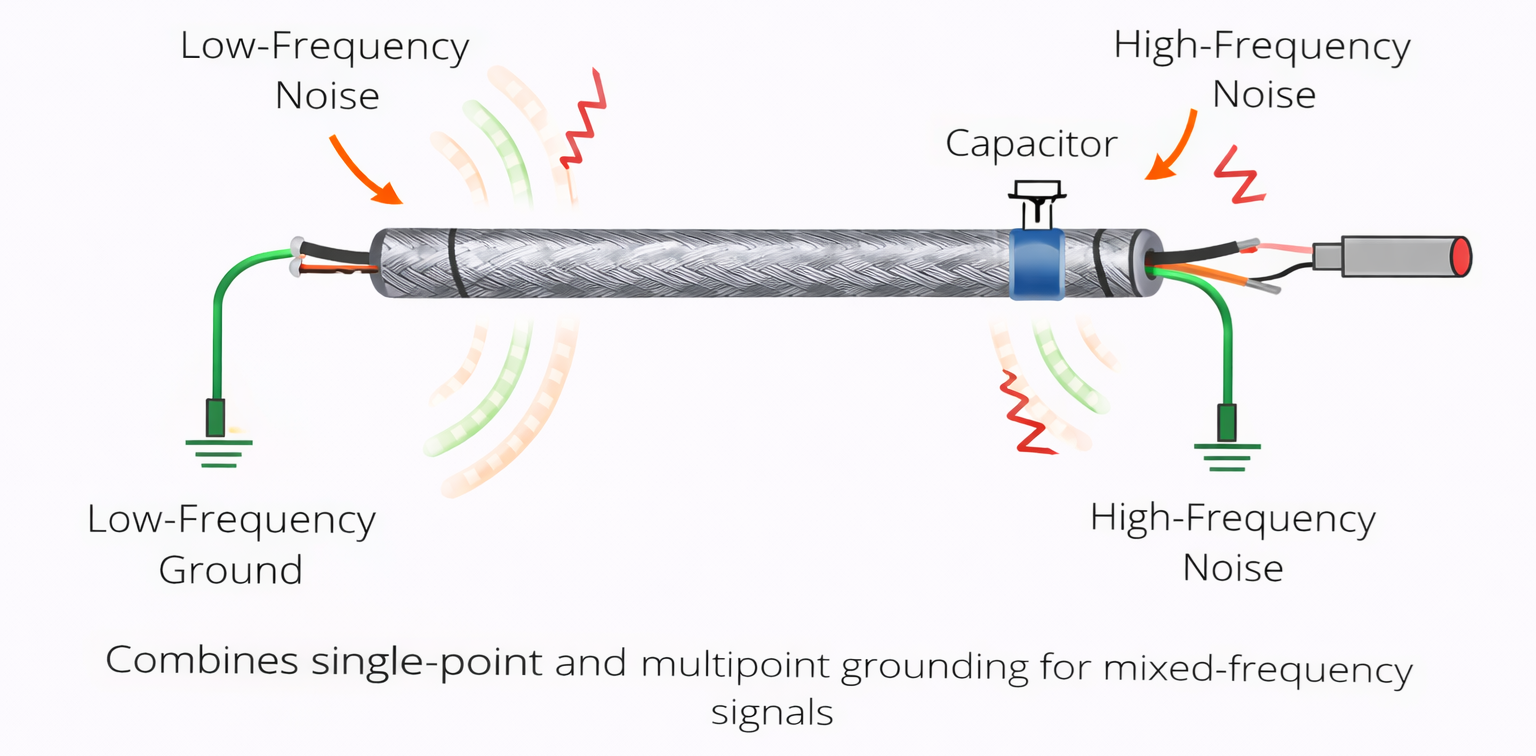

Rajah 4. Teknik Pembumian Perisai Hibrid

Pembumian perisai hibrid ialah kaedah yang menggabungkan pembumian satu titik dan berbilang titik untuk mengendalikan sistem dengan isyarat frekuensi bercampur.Ia menggunakan komponen seperti kapasitor untuk membenarkan hingar frekuensi tinggi ke bumi sambil menyekat arus frekuensi rendah.Pendekatan ini memberikan fleksibiliti dengan menangani gangguan frekuensi rendah dan frekuensi tinggi dalam satu reka bentuk.Perisai boleh dibumikan terus pada satu hujung semasa disambungkan melalui kapasitor di hujung yang lain.Ini mewujudkan laluan terkawal untuk pelbagai jenis hingar.Ia biasanya digunakan dalam sistem elektronik yang kompleks.

Teknik ini berfungsi dengan memisahkan cara frekuensi berbeza berinteraksi dengan perisai.Isyarat frekuensi rendah dikawal dengan mengehadkan sambungan tanah, manakala hingar frekuensi tinggi dialihkan dengan selamat melalui laluan kapasitif.Kapasitor bertindak sebagai elemen yang bergantung kepada frekuensi, membenarkan hanya isyarat frekuensi tinggi yang tidak diingini untuk lulus.Ini membantu mengekalkan kestabilan isyarat tanpa memperkenalkan isu gelung tanah.Pembumian hibrid berguna dalam sistem di mana kedua-dua isyarat analog dan digital hadir.Ia menawarkan penyelesaian yang seimbang untuk meningkatkan keserasian elektromagnet keseluruhan.

Pembumian Kabel Berperisai Dua Lapisan

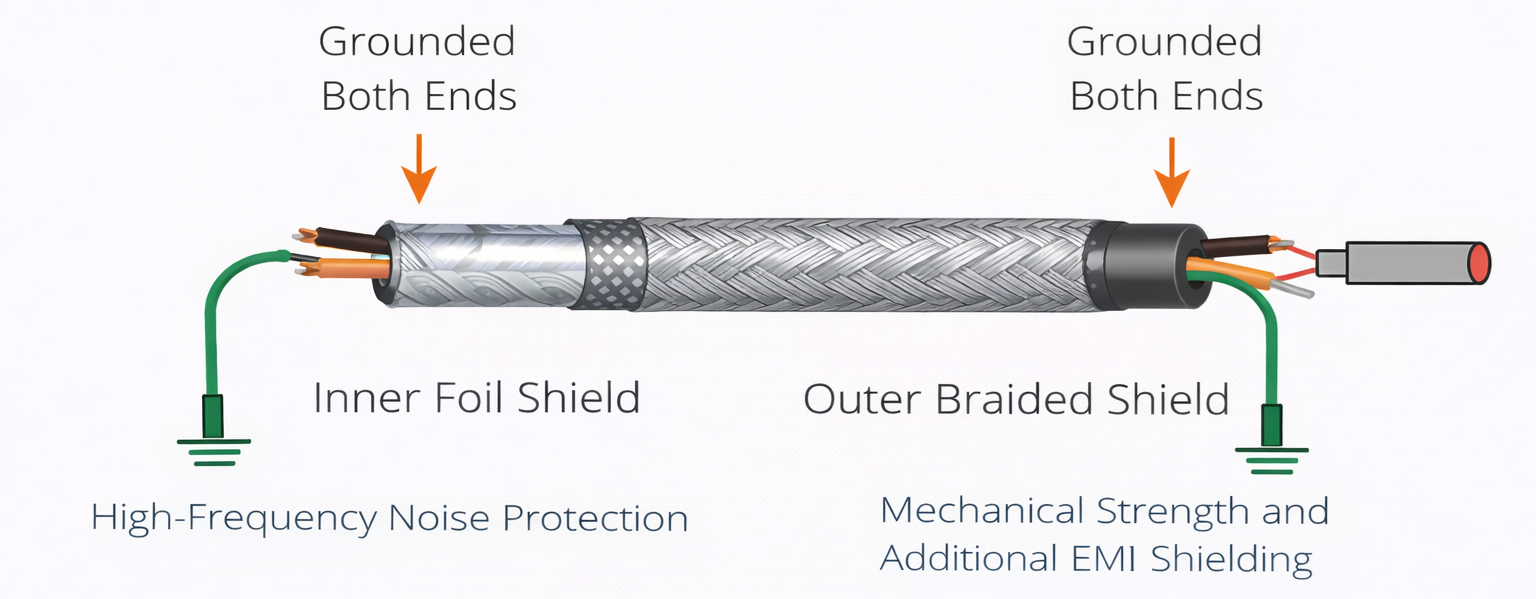

Rajah 5. Pentanahan Kabel Berperisai Dua Lapisan

Pembumian kabel berperisai dua lapisan merujuk kepada penggunaan kabel dengan dua lapisan perisai yang berasingan, biasanya perisai kerajang dalam dan perisai berjalin luar.Setiap lapisan mempunyai tujuan yang berbeza dalam melindungi isyarat daripada gangguan.Perisai dalam menyediakan perlindungan hingar frekuensi tinggi, manakala perisai luar menawarkan kekuatan mekanikal dan perisai EMI tambahan.Pembumian yang betul bagi lapisan ini adalah penting untuk memaksimumkan keberkesanannya.Setiap perisai mungkin dibumikan secara berbeza bergantung pada keperluan sistem.Kaedah ini sering digunakan dalam aplikasi berprestasi tinggi.

Dalam kebanyakan reka bentuk, perisai luar dibumikan pada kedua-dua hujungnya untuk memberikan perlindungan EMI yang kuat, manakala perisai dalam mungkin dibumikan pada satu hujung untuk mengelakkan arus yang tidak diingini.Pemisahan ini membantu mengawal cara bunyi diurus dalam kabel.Struktur dwi-lapisan meningkatkan prestasi perisai merentasi julat frekuensi yang luas.Ia biasanya digunakan dalam sistem sensitif seperti peranti perubatan, peralatan komunikasi dan kawalan industri.Pembumian yang betul memastikan kedua-dua lapisan berfungsi bersama tanpa gangguan.Pendekatan ini meningkatkan kebolehpercayaan isyarat dan mengurangkan pendedahan bunyi.

Bagaimana untuk memilih kaedah pembumian perisai yang betul?

Memilih kaedah pembumian perisai yang betul bergantung pada kekerapan sistem anda dan persekitaran bunyi.

Mula-mula, kenal pasti sama ada sistem anda beroperasi pada frekuensi rendah atau tinggi.Sistem frekuensi rendah biasanya mendapat manfaat daripada pembumian satu titik, manakala sistem frekuensi tinggi memerlukan pembumian berbilang titik.Memahami perbezaan ini membantu mengelakkan masalah prestasi.Langkah ini memastikan kaedah sepadan dengan tingkah laku isyarat.Ia membentuk asas keputusan anda.

Seterusnya, nilaikan jenis kabel yang digunakan dalam sistem anda.Kabel berperisai berbeza dalam pembinaan, termasuk reka bentuk satu lapisan dan dua lapisan.Struktur kabel mempengaruhi cara pembumian harus digunakan.Memilih kaedah yang betul memastikan keberkesanan perlindungan maksimum.Langkah ini juga membantu mengelakkan ralat pemasangan.Penilaian kabel yang betul meningkatkan kebolehpercayaan sistem secara keseluruhan.

Kemudian, pertimbangkan persekitaran asas sistem.Semak potensi perbezaan antara titik tanah yang boleh menimbulkan bunyi.Rujukan tanah yang stabil dan konsisten adalah penting untuk perisai yang berkesan.Ini membantu mengurangkan gangguan dan mengekalkan kualiti isyarat.Keadaan tanah secara langsung memberi kesan kepada prestasi.Penilaian yang teliti mengelakkan isu masa depan.

Selepas itu, analisa sumber hingar dalam aplikasi anda.Tentukan sama ada gangguan datang daripada peralatan luaran, talian kuasa atau litar dalaman.Mengetahui sumber membantu anda memilih strategi asas yang paling berkesan.Langkah ini meningkatkan kawalan EMI dan kestabilan sistem.Ia juga membantu dalam mengoptimumkan prestasi perisai.Pengenalpastian yang tepat membawa kepada hasil yang lebih baik.

Seterusnya, semak kerumitan sistem dan kekangan reka bentuk.Sesetengah kaedah memerlukan komponen tambahan atau perancangan susun atur yang teliti.Pilih kaedah yang sesuai dengan reka bentuk anda tanpa menambah kerumitan yang tidak perlu.Ini memastikan pelaksanaan dan penyelenggaraan yang lebih mudah.Kesederhanaan sering meningkatkan kebolehpercayaan.Seimbangkan prestasi dengan praktikal.

Akhir sekali, uji dan sahkan kaedah pilihan anda.Ukur prestasi sistem selepas pembumian digunakan.Periksa pengurangan hingar dan kestabilan isyarat.Pengujian memastikan kaedah berfungsi seperti yang diharapkan dalam keadaan.Ia juga membenarkan pelarasan jika perlu.Pengesahan diperlukan untuk mencapai hasil yang optimum.

Kesilapan Biasa dalam Pembumian Lapisan Perisai

Mengelakkan kesilapan biasa diperlukan untuk prestasi perisai yang berkesan.

• Membumikan kedua-dua hujung pada frekuensi rendah secara tidak sengaja

Ini boleh mencipta gelung tanah yang memperkenalkan bunyi yang tidak diingini ke dalam sistem.Banyak reka bentuk mengabaikan isu ini, yang membawa kepada kualiti isyarat yang merosot.Ia sering berlaku apabila keputusan asas dibuat tanpa mengambil kira kekerapan.Perancangan yang teliti membantu mengelakkan masalah ini.

• Menggunakan titik asas yang salah

Memilih lokasi pembumian yang tidak betul boleh mengurangkan keberkesanan perisai.Jika rujukan tanah tidak stabil, hingar mungkin tidak dialihkan dengan betul.Ini boleh mengakibatkan prestasi sistem tidak konsisten.Pemilihan titik asas yang betul adalah penting.

• Kualiti sambungan perisai yang lemah

Sambungan longgar atau tidak lengkap boleh meningkatkan rintangan dan mengurangkan kecekapan perisai.Malah jurang kecil boleh membenarkan bunyi masuk ke dalam sistem.Memastikan sambungan yang kukuh dan berterusan meningkatkan prestasi.Pemasangan berkualiti diperlukan.

• Mengabaikan jenis dan struktur kabel

Kabel yang berbeza memerlukan pendekatan pembumian yang berbeza.Menggunakan kaedah yang sama pada semua kabel boleh membawa kepada hasil yang buruk.Memahami reka bentuk kabel membantu dalam memilih teknik yang betul.Ini mengelakkan masalah prestasi yang tidak perlu.

• Mencampurkan isyarat dan alas perisai dengan tidak betul

Menggabungkan alasan ini boleh memasukkan bunyi ke dalam litar sensitif.Masing-masing mempunyai peranan yang berbeza dan harus dikendalikan secara berasingan.Pencampuran yang tidak betul boleh mengurangkan kebolehpercayaan sistem.Pemisahan yang jelas meningkatkan prestasi.

• Kekurangan ujian selepas pemasangan

Melangkau pengesahan boleh meninggalkan isu tersembunyi dalam sistem.Tanpa ujian, sukar untuk mengesahkan sama ada pembumian berkesan.Ini boleh menyebabkan masalah prestasi jangka panjang.Pengujian memastikan pelaksanaan yang betul.

Aplikasi Kaedah Pembumian Lapisan Perisai

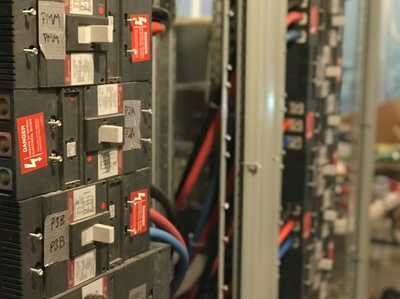

Rajah 6. Panel Elektrik Perindustrian dengan Pendawaian Terlindung

Kaedah pembumian perisai digunakan secara meluas merentasi industri yang berbeza untuk memastikan penghantaran isyarat yang boleh dipercayai.

1. Sistem Audio

Pembumian perisai digunakan dalam peralatan audio untuk mengelakkan hum dan bunyi.Ia membantu mengekalkan kualiti bunyi yang jelas dengan mengurangkan gangguan.Pembumian yang betul memastikan penghantaran isyarat yang stabil.Ini penting dalam kedua-dua tetapan audio pengguna dan profesional.

2. Sistem RF dan Komunikasi

Sistem frekuensi tinggi bergantung pada perisai yang berkesan untuk mengelakkan kehilangan isyarat.Pembumian membantu mengawal gangguan elektromagnet dalam talian komunikasi.Ia memastikan penghantaran data yang boleh dipercayai.Ini bagus dalam peralatan wayarles dan rangkaian.

3. Sistem Kawalan Perindustrian

Dalam persekitaran perindustrian, bunyi elektrik adalah biasa disebabkan oleh jentera berat.Pembumian perisai melindungi isyarat kawalan daripada gangguan.Ia meningkatkan kestabilan dan ketepatan sistem.Ini penting untuk sistem automasi dan pemantauan.

4. Peralatan Perubatan

Peranti perubatan sensitif memerlukan isyarat yang bersih dan stabil.Pembumian perisai membantu mencegah gangguan yang boleh menjejaskan pengukuran.Ia memastikan operasi alat diagnostik yang tepat.Kebolehpercayaan sangat bagus dalam aplikasi penjagaan kesihatan.

5. Sistem Penghantaran Data

Kabel data berkelajuan tinggi memerlukan perisai yang kuat untuk mengekalkan integriti isyarat.Pembumian mengurangkan hingar yang boleh menyebabkan ralat data.Ia menyokong komunikasi yang stabil dan pantas.Ini sangat baik dalam sistem digital moden.

6. Sistem Agihan Kuasa

Pembumian perisai digunakan untuk mengawal bunyi dalam talian kuasa dan peralatan.Ia membantu melindungi komponen sensitif daripada gangguan elektrik.Ini meningkatkan kecekapan dan keselamatan sistem.Pembumian yang betul adalah kunci dalam sistem pengurusan kuasa.

Kesimpulan

Pembumian pelindung memainkan peranan dalam mengekalkan integriti isyarat dengan mengalihkan gangguan dari litar sensitif.Kaedah yang berbeza, seperti pembumian titik tunggal, berbilang titik dan hibrid, digunakan berdasarkan kekerapan sistem dan keperluan reka bentuk.Pemilihan kabel, strategi pembumian dan amalan pemasangan yang betul memberi kesan ketara kepada prestasi keseluruhan.Dengan memahami prinsip ini dan mengelakkan ralat biasa, sistem boleh mencapai operasi yang boleh dipercayai dan pengurangan hingar yang berkesan.
