Logik berurutan: Prinsip, Peranti, Cabaran, dan Kaedah Pemeriksaan

Panduan ini meneroka litar logik berurutan, memecahkan prinsip, jenis, dan kegunaannya.Ia menerangkan bagaimana memori dan logik berfungsi bersama -sama, menjadikan litar ini penting dalam sistem digital moden.Anda akan belajar tentang kaunter, daftar, dan penjana nadi, serta cara menangani cabaran seperti masalah jam, isu -isu menetapkan semula, dan degradasi isyarat.Sama ada anda menetapkan kesalahan atau meningkatkan reka bentuk, panduan ini menawarkan petua dan strategi praktikal untuk membantu anda menguasai litar logik berurutan.

Katalog

Pengenalan

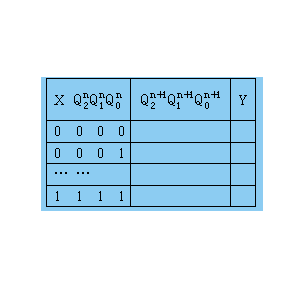

Litar logik berurutan adalah aspek penting dalam reka bentuk digital, dibezakan oleh keupayaan mereka untuk mengekalkan memori dan menghasilkan output berdasarkan kedua -dua input semasa dan keadaan bersejarah.Tidak seperti litar kombinasi, yang hanya bergantung pada input semasa, litar berurutan mengintegrasikan komponen memori yang menyimpan negeri -negeri yang lalu, membolehkan tingkah laku dinamik dan penyesuaian.Hubungan antara input, memori, dan output sering diwakili dalam gambarajah blok, dengan keadaan litar yang berkembang melalui mekanisme maklum balas yang dinyatakan sebagai Qn+1 = f (x, qn), di mana x adalah input.Litar berurutan dikategorikan ke dalam selak, yang terus bertindak balas terhadap input, dan flip-flop, yang disegerakkan oleh isyarat jam.Litar yang didorong oleh memori ini memainkan peranan dalam aplikasi seperti penyimpanan data dan mesin negara, di mana masa dan pengekalan negeri untuk fungsi sistem.Memahami interaksi memori dan logik dalam litar ini adalah kunci untuk mereka bentuk sistem digital yang cekap dan maju.

Tiga peranti logik

Litar logik berurutan sangat bagus untuk seni bina sistem digital kontemporari, dengan klasifikasi mereka sering bergantung pada fungsi logik yang berbeza.Bahagian ini meneroka tiga peranti utama yang merangkumi atribut teras litar logik berturut -turut, memberikan cahaya pada aplikasi dan mekanisme operasi mereka.

Kaunter

Pada terasnya, kaunter terdiri daripada flip-flop yang mahir pada pulsa input (CP).Output kaunter secara semulajadi terikat pada keadaan semasa, dan kiraan maksimum pulsa input disebut sebagai "modulo," yang diwakili sebagai M. sebagai contoh, kaunter dengan m = 6 dikenalpasti sebagai kaunter heksadesimal, yang menggambarkanInteraksi antara kapasiti mengira dan aplikasi praktikal."Modulo" menggambarkan bilangan negara yang sah kaunter boleh mempamerkan pelbagai kegunaan, seperti jam digital dan pembahagi kekerapan.

Kaunter boleh dikategorikan berdasarkan ciri -ciri yang pelbagai, termasuk sistem pengiraan (binari, perpuluhan, sewenang -wenangnya), menghitung arah (naik, turun, boleh diterbalikkan), dan penyegerakan (asynchronous vs. segerak).Setiap klasifikasi memenuhi peranan khusus dalam reka bentuk digital, memberi kuasa untuk memilih jenis yang paling sesuai untuk aplikasi tertentu.Kaunter segerak sering disukai dalam senario berkelajuan tinggi kerana sifat-sifat masa yang boleh diramal, sementara kaunter tak segerak mungkin mendapati tempat mereka dalam reka bentuk yang lebih mudah di mana kelajuan kurang kritikal.

Daftar

Daftar adalah litar khusus yang dibuat untuk memegang nombor, hasil operasi, atau arahan, berfungsi sebagai lokasi penyimpanan sementara dalam sistem digital.Subset yang dikenali sebagai daftar peralihan membolehkan peralihan sisi data yang disimpan sebagai tindak balas kepada pulsa peralihan, membolehkan manipulasi dan pemindahan data.Kesesuaian daftar dan daftar peralihan menjadikan mereka komponen dalam komputer dan pelbagai peranti digital.Setiap flip-flop dalam daftar boleh menyimpan sedikit data binari, yang membolehkan n flip-flop secara kolektif mengekalkan n bit.

Ciri-ciri flip-flop dalam daftar adalah keupayaan mereka untuk menetapkan nilai kepada 0 atau 1, tanpa mengira konfigurasi mereka sama ada segerak, master-hamba, atau dicetuskan.Fleksibiliti ini memerlukan untuk melaksanakan operasi kompleks, seperti pengiraan aritmetik atau penimbunan data.Reka bentuk daftar boleh menjejaskan prestasi sistem, terutamanya mengenai kelajuan dan kecekapan, kerana mereka sering menentukan kadar di mana data boleh diakses dan diproses.

Penjana denyut berurutan

Penjana denyut berurutan adalah peranti yang menghasilkan isyarat nadi yang diatur dalam urutan yang telah ditetapkan dari masa ke masa.Penjana ini hebat dalam sistem digital, membekalkan isyarat masa yang diperlukan yang membimbing peranti dalam melakukan pengiraan atau operasi dalam urutan tertentu.Keupayaan untuk menghasilkan isyarat masa yang tepat digunakan untuk menyegerakkan pelbagai komponen dalam sistem, memastikan operasi terungkap dalam urutan yang betul dan pada saat yang sesuai.

Sebagai contoh, dalam sistem komunikasi, penjana ini boleh membuat isyarat jam yang mengawal penghantaran data.Dalam sistem kawalan, mereka mengatur masa operasi mekanikal.Keberkesanan penjana nadi berurutan boleh mempengaruhi prestasi keseluruhan dan kebolehpercayaan sistem digital, menggariskan keperluan untuk reka bentuk dan pertimbangan yang bijak bagi parameter masa.

Ciri dan cabaran

Litar logik berurutan berbeza daripada litar gabungan kerana output mereka bergantung bukan hanya pada input semasa tetapi juga pada keadaan masa lalu.Keupayaan untuk "ingat" membolehkan mereka mengendalikan fungsi seperti flip-flop, kaunter, dan daftar, yang hebat dalam aplikasi dari pemasa asas ke sistem digital lanjutan.Ketergantungan pada data input sejarah memperkenalkan kerumitan.Sebagai contoh, keadaan flip-flop bergantung kepada input semasa dan keadaan terdahulu, menjadikan masa dan penyegerakan.Kelewatan atau ketidakcocokan boleh menyebabkan kesilapan.Penyelesaian masalah litar ini sering melibatkan simulasi dan kaedah ujian seperti mengamati negeri dan memanipulasi input untuk mencari percanggahan.Urutan input-output dan menggunakan perisian simulasi untuk menganalisis tingkah laku litar dari masa ke masa, membantu mereka mengenal pasti dan menyelesaikan kesalahan.Memahami interaksi input masa lalu dan sekarang, memastikan fungsi litar berurutan boleh dipercayai.

Isu Jam: Memastikan masa yang boleh dipercayai

Isyarat jam bertindak sebagai denyutan jantung sistem digital, memastikan penyegerakan komponen yang tepat.Kegagalan, seperti kehilangan isyarat, drift (peralihan kekerapan), atau jitter (turun naik masa), boleh mengganggu operasi, yang membawa kepada kesilapan dalam penghantaran data atau kemalangan sistem.Lain -lain menangani masalah ini dengan redundansi (sumber jam pelbagai) dan alat pemantauan yang mengesan tanda -tanda kegagalan awal.Pengurusan jam yang mantap adalah baik untuk sistem yang bergantung pada masa yang tepat, seperti telekomunikasi atau aplikasi automotif.Secara proaktif menguruskan isyarat jam memastikan kebolehpercayaan dan prestasi.

Tetapkan semula Kegagalan: Kepentingan Reset yang Boleh Dipercayai

Fungsi Reset mengembalikan sistem ke keadaan yang diketahui selepas kesilapan.Isyarat penetapan yang lemah yang disebabkan oleh reka bentuk yang lemah, kuasa yang tidak mencukupi, atau gangguan boleh mengakibatkan permulaan yang tidak wajar, yang membawa kepada tingkah laku atau kemalangan yang tidak menentu.Lain-lain menguatkan semula kebolehpercayaan semula dengan menambahkan perintang pull-up, mengurangkan bunyi dengan teknik yang membantah, dan menguji keadaan menetapkan semula menggunakan simulasi.Mekanisme penetapan yang berkesan adalah baik untuk kestabilan sistem, memastikan operasi yang lancar dan mengurangkan risiko kegagalan dalam aplikasi.

Kesalahan bas: Penyebab dan penyelesaian

Kesilapan bas mengganggu aliran arahan dan data, sering berpunca daripada isu pemandu (mis., Perisian ketinggalan zaman) atau perkakasan yang rosak (mis., Memori atau antara muka).Kesalahan ini boleh membawa kesan yang serius, seperti dos perubatan yang salah atau kerosakan sistem kewangan.Mencegah kesilapan bas melibatkan kemas kini pemandu biasa, pemeriksaan perkakasan, dan menggunakan kaedah pemeriksaan ralat seperti pemeriksaan pariti.Strategi ini membantu mengekalkan integriti data dan kebolehpercayaan sistem, terutamanya dalam persekitaran di mana kegagalan boleh memberi impak yang teruk.

Masalah mengganggu: Menguruskan cabaran mengganggu

Gangguan membenarkan mikropemproses untuk mengutamakan tugas tetapi isu seperti isyarat palsu (lekatan garis), gangguan, atau pengendalian yang tidak betul boleh mengganggu pelaksanaan program.Menangani masalah ini memerlukan pelindung terhadap gangguan, teknik yang menyebarkan, dan protokol penapisan melalui ujian.Sistem yang direka dengan baik menjangkakan isu-isu mengganggu dengan menggunakan kesilapan, redundansi, dan peningkatan berulang.Ini memastikan prestasi yang boleh dipercayai walaupun dalam keadaan yang mencabar, mencerminkan kepentingan reka bentuk dan ujian yang teliti.

Degradasi isyarat: Mengekalkan integriti data

Bas selari panjang menghadapi masalah degradasi isyarat seperti crosstalk (gangguan antara garis) dan bunyi bising dari faktor persekitaran atau gangguan elektromagnet (EMI).Masalah ini boleh menyebabkan kesilapan data dan kegagalan sistem.Banyak degradasi isyarat pertempuran dengan perisai, isyarat pembezaan, dan reka bentuk yang teliti, seperti wayar jarak atau menggunakan kabel yang lebih pendek.Memahami dan menangani cabaran -cabaran ini memastikan komunikasi yang boleh dipercayai dalam sistem elektronik, walaupun dalam keadaan berubah.

Kaedah pemeriksaan

Apabila membaiki litar logik berurutan, penting untuk terlebih dahulu memahami seni bina dan reka bentuk litar sistem.Pemeriksaan terperinci mengenai kesalahan boleh membuat penyelesaian masalah lebih cekap dengan menyempitkan isu -isu yang berpotensi.Dalam sistem lanjutan seperti peranti perubatan, alat diagnostik diri terbina dalam dapat membantu mengenal pasti masalah, menunjukkan bagaimana teknologi dapat meningkatkan amalan penyelenggaraan.

Periksa bekalan kuasa

Litar logik berturut -turut sering bergantung kepada bekalan kuasa seperti ± 5V, ± 15V, atau ± 12V.Kesalahan seperti voltan yang tidak stabil atau litar pintas boleh menyebabkan kegagalan sistem, seperti ketidakpastian atau tingkah laku yang tidak menentu.Kapasitor yang rosak adalah penyebab utama litar pintas dan boleh dikesan menggunakan pelacak semasa.Menjaga log prestasi bekalan kuasa boleh membantu meramalkan isu sebelum berlaku.

Periksa jam

Litar jam, dibuat dengan kristal kuarza atau pengayun RC, pastikan masa yang tepat.Kristal kuarza adalah halus dan harus diperiksa dengan teliti.Alat seperti oscilloscopes atau probe logik boleh mengukur frekuensi, amplitud, dan fasa isyarat jam untuk mengenal pasti masalah.Mewujudkan garis dasar untuk tingkah laku jam biasa boleh membuat mengesan anomali lebih mudah.

Semak bas

Sahkan aktiviti denyut pada bas dengan probe logik untuk memastikan fungsi yang betul.Sekiranya tiada aktiviti dijumpai, periksa pemandu bas dan isyarat input.Pengukuran rintangan juga boleh membantu mendiagnosis masalah bas.Menjaga rekod kegagalan bas yang lalu dapat memberikan pandangan yang berguna untuk penyelesaian masalah masa depan.

Periksa isyarat nadi kritikal

Isyarat kawalan seperti Reset, Dayakan, dan Memori Baca harus dipantau menggunakan Probe Logik atau Oscilloscopes.Isyarat sihat menunjukkan litar bersepadu (IC) berfungsi dengan betul, sementara anomali boleh menunjuk kepada gerai program atau masalah lain.Secara kerap mendokumentasikan tingkah laku isyarat dapat membantu mendiagnosis isu berulang dengan lebih cepat.

Semak antara muka

Sambungan longgar atau misaligned boleh menyebabkan masalah prestasi.Membersihkan dan menyambung semula antara muka boleh menyelesaikan banyak kesalahan.Garis komunikasi luaran terdedah kepada gangguan elektromagnet (EMI), yang boleh mengganggu penghantaran data.Perisai dan mengenal pasti sumber EMI adalah langkah pencegahan yang berkesan.Menggunakan senarai semak untuk pemeriksaan antara muka memastikan penyelenggaraan menyeluruh.Mengekalkan litar logik berurutan memerlukan kedua -dua teknikal dan pelajaran.Memohon amalan terbaik dan pembelajaran dari pembaikan masa lalu dapat meningkatkan kebolehpercayaan dan kecekapan dalam menyelesaikan masalah sistem ini.
