Pengubah Instrumen Diterangkan: Jenis, Prinsip Kerja, Pembinaan dan Aplikasi

Transformer instrumen membantu anda mengukur arus tinggi dan voltan tinggi dengan selamat dalam sistem kuasa elektrik.Mereka mengurangkan nilai ini kepada tahap standard dan rendah supaya meter dan peranti pelindung boleh berfungsi tanpa sentuhan langsung dengan talian berbahaya.Dalam artikel ini, anda akan mengetahui apakah pengubah instrumen, jenis utamanya, dan cara ia digunakan dalam sambungan sistem kuasa.Anda juga akan memahami cara ia berfungsi, cara ia dibina dan di mana ia biasa digunakan.

Katalog

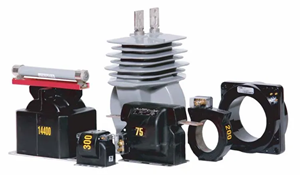

Rajah 1. Pengubah Instrumen

Apakah Transformer Instrumen?

Pengubah instrumen ialah pengubah khas yang digunakan untuk mengukur arus tinggi dan voltan tinggi dalam sistem kuasa elektrik.Ia menukar nilai elektrik yang besar ini kepada nilai yang lebih kecil, selamat dan piawai yang boleh dikendalikan dengan mudah oleh instrumen pengukur dan peranti pelindung.Daripada menyambung meter terus ke talian voltan tinggi atau arus tinggi, pengubah instrumen bertindak sebagai antara muka antara sistem kuasa dan peralatan pengukur.Pengubah instrumen direka untuk ketepatan dan keselamatan, bukan untuk membekalkan kuasa.Mereka membenarkan kuantiti elektrik dipantau tanpa mengganggu litar utama.

Jenis Transformer Instrumen

Pengubah Arus (CT)

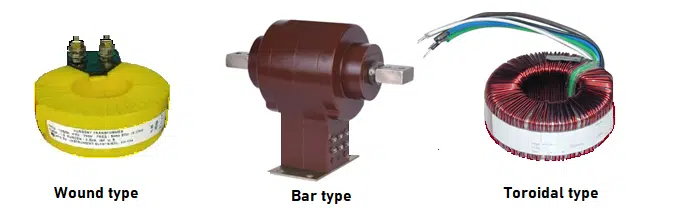

Rajah 2. Pengubah Arus (CT)

Transformer Arus (CT) ialah pengubah instrumen yang mengurangkan arus AC yang tinggi kepada nilai yang selamat dan boleh diukur untuk pemantauan dan perlindungan.Dalam rajah, CT jenis luka memberikan ketepatan yang lebih baik untuk arus yang lebih rendah, CT jenis bar digunakan secara meluas dalam suis arus tinggi, dan CT jenis toroid adalah padat dan mudah dipasang di sekeliling konduktor sedia ada.Tidak seperti VT atau PT, CT direka untuk pengukuran semasa dan bukannya voltan.Walau bagaimanapun, had utamanya ialah bahagian sekunder tidak boleh dibiarkan litar terbuka kerana risiko keselamatan.

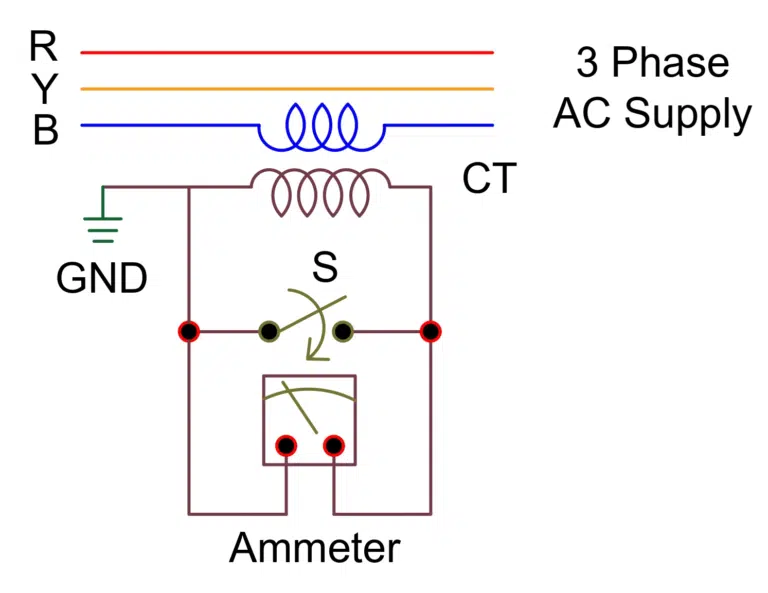

Rajah 3. Rajah Sambungan Transformer Arus (CT).

Gambar rajah sambungan Current Transformer (CT) menunjukkan bagaimana CT digunakan dengan selamat untuk mengukur arus dalam sistem kuasa tiga fasa.Satu konduktor fasa melalui CT dan bertindak sebagai belitan primer, manakala konduktor sekunder disambungkan kepada ammeter untuk pengukuran.Susunan ini membolehkan pemantauan arus yang tepat tanpa mendedahkan instrumen kepada voltan tinggi.Membumikan CT sekunder meningkatkan keselamatan dan melindungi peranti pengukur.Kaedah sambungan CT ini biasanya digunakan dalam panel elektrik, pemeteran tenaga, dan sistem perlindungan untuk pengukuran arus yang boleh dipercayai.

Pengubah Voltan atau Pengubah Potensi (VT atau PT)

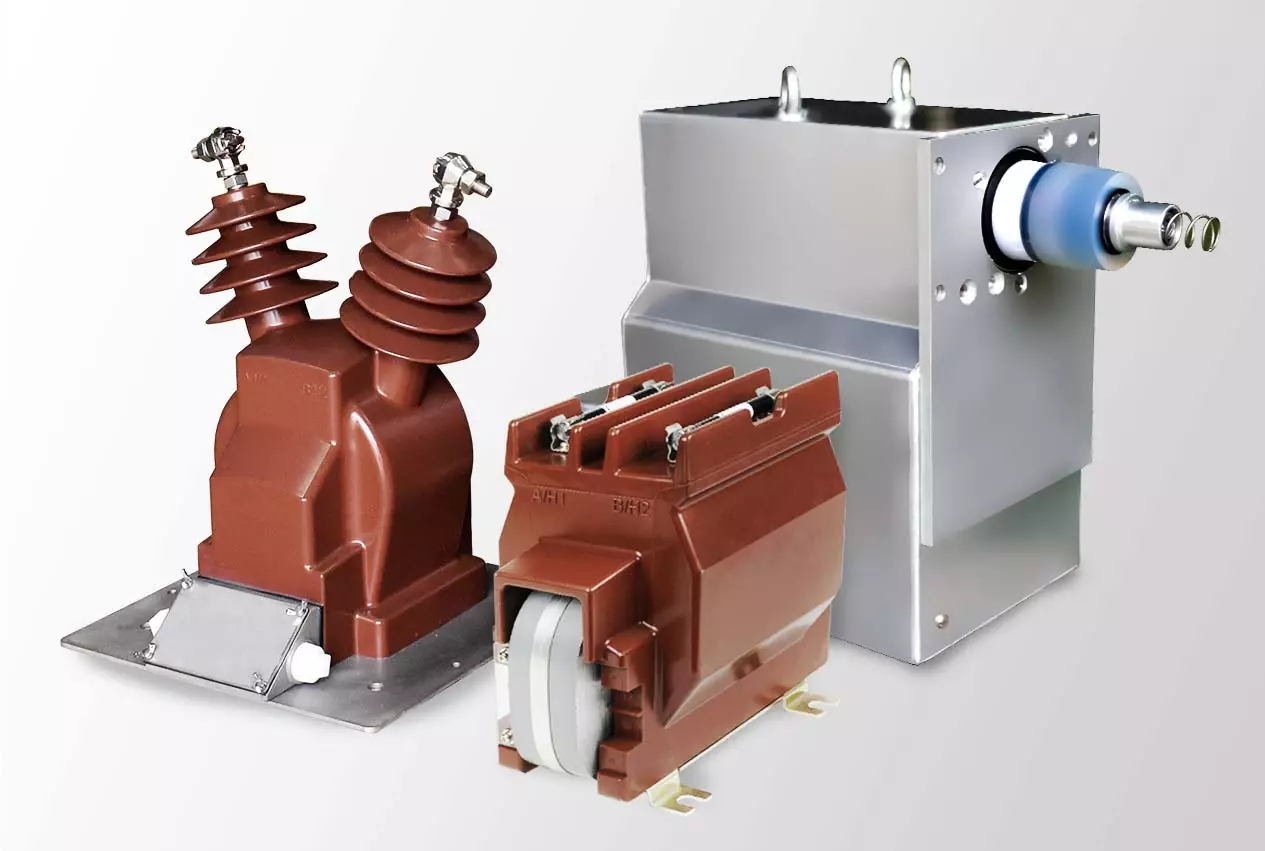

Rajah 4. Pengubah Voltan (VT atau PT)

Pengubah Voltan (VT), juga dikenali sebagai Pengubah Potensi (PT), ialah pengubah instrumen yang menurunkan voltan AC tinggi ke tahap yang selamat dan boleh diukur.Seperti yang ditunjukkan dalam rajah, VT direka bentuk dengan penebat tinggi dan ketepatan untuk mewakili voltan sistem dengan tepat.Ia biasanya digunakan dalam sistem kuasa untuk pengukuran voltan, pemeteran dan perlindungan.Berbanding dengan CT, VT mengukur voltan dan bukannya arus dan secara amnya lebih selamat untuk meninggalkan litar terbuka, walaupun ketepatan bergantung pada pemuatan yang betul.

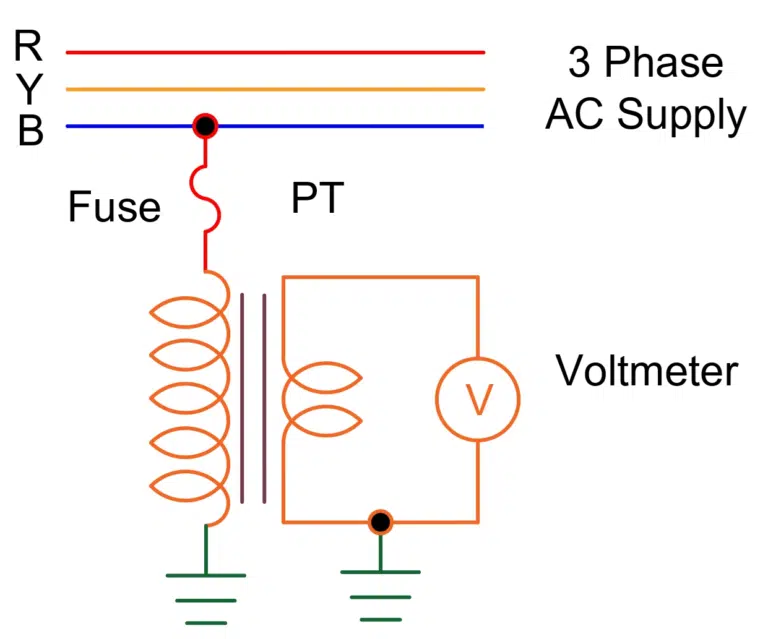

Rajah 5. Rajah Sambungan Voltan Transformer (VT atau PT).

Gambar rajah sambungan VT atau PT menunjukkan cara pengubah disambungkan merentasi satu fasa bekalan AC tiga fasa.Penggulungan primer disambungkan melalui fius untuk perlindungan, manakala penggulungan sekunder membekalkan voltan yang dikurangkan kepada voltmeter.Susunan ini membolehkan pengukuran voltan yang selamat dan tepat tanpa mendedahkan instrumen kepada voltan talian tinggi.Sambungan VT digunakan secara meluas dalam panel suis, sistem pemeteran tenaga, dan litar perlindungan voltan untuk pemantauan voltan yang boleh dipercayai.

Prinsip Kerja Pengubah Instrumen

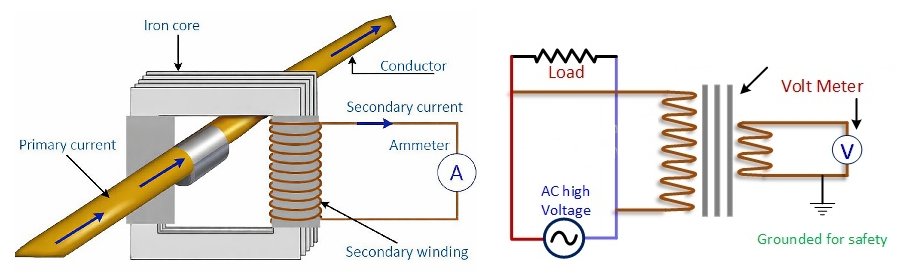

Rajah 6. Prinsip Kerja Pengubah Instrumen

Transformer instrumen digunakan untuk mengukur arus tinggi dan voltan tinggi dengan selamat dengan menggunakan satu prinsip biasa yang dipanggil aruhan elektromagnet.Tidak kira jenisnya, semua pengubah instrumen beroperasi dengan cara asas yang sama.

Seperti yang ditunjukkan dalam Rajah 6, apabila kuantiti elektrik berselang-seli mengalir di bahagian primer, ia menghasilkan medan magnet yang berubah-ubah dalam teras besi.Medan magnet yang berubah ini menghubungkan belitan primer dan sekunder.Oleh kerana medan magnet sentiasa berubah dengan bekalan AC, ia mendorong keluaran elektrik dalam belitan sekunder.

Keluaran sekunder teraruh adalah berkadar dengan kuantiti primer tetapi dikurangkan ke tahap selamat.Ini membolehkan alat pengukur beroperasi dengan tepat tanpa disambungkan terus ke talian kuasa tenaga tinggi.Disebabkan oleh prinsip kerja ini, pengubah instrumen menyediakan pengukuran yang tepat, pengasingan elektrik dan keselamatan yang lebih baik dalam aplikasi sistem kuasa.

Pembinaan Pengubah Instrumen Gabungan

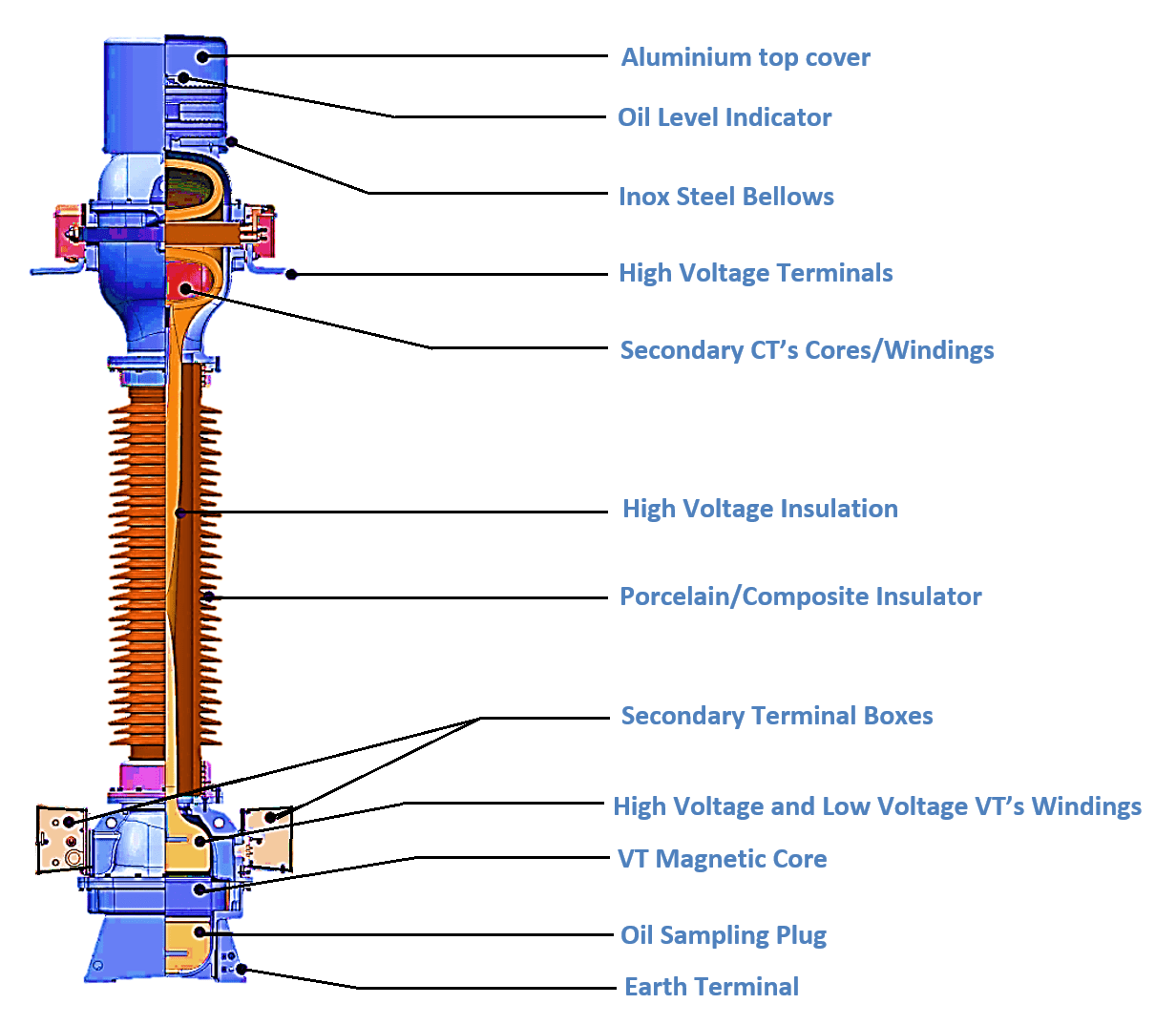

Rajah 7. Pembinaan Pengubah Alat Gabungan

•Penutup Atas Aluminium

Melindungi komponen dalaman daripada cuaca dan kerosakan luaran.Ia juga memberikan kekuatan mekanikal kepada struktur atas.

•Penunjuk Aras Minyak

Menunjukkan paras minyak penebat di dalam pengubah.Paras minyak yang betul memastikan penebat dan penyejukan yang berkesan.

•Belos Keluli Inox

Membenarkan pengembangan dan pengecutan minyak akibat perubahan suhu.Ini membantu mengekalkan keseimbangan tekanan dalaman.

•Terminal Voltan Tinggi

Menyediakan sambungan ke talian kuasa voltan tinggi.Terminal ini direka bentuk untuk menahan tekanan elektrik yang tinggi.

•Teras/Belitan CT Sekunder

Tukar arus talian tinggi kepada arus berkadar rendah.Output ini digunakan oleh meter dan geganti perlindungan.

•Penebat Voltan Tinggi

Mengasingkan bahagian voltan tinggi secara elektrik daripada seluruh struktur.Ia meningkatkan keselamatan dan kebolehpercayaan.

•Porselin / Penebat Komposit

Menyokong pengubah secara mekanikal sambil menyediakan penebat luaran.Ia juga meningkatkan jarak rayapan untuk mengelakkan flashover.

•Kotak Terminal Sekunder

Letakkan sambungan sekunder untuk output CT dan VT.Mereka membenarkan pendawaian selamat untuk mengukur dan peranti perlindungan.

•Belitan VT Voltan Tinggi dan Voltan Rendah

Turunkan voltan tinggi ke tahap voltan rendah standard.Penggulungan ini membolehkan pengukuran voltan yang tepat.

•Teras Magnetik VT

Membimbing fluks magnet dengan cekap antara belitan.Ia meningkatkan ketepatan dan mengurangkan kerugian.

•Palam Pensampelan Minyak

Membenarkan ujian minyak untuk penyelenggaraan dan pemantauan keadaan.Ini membantu mengesan penuaan penebat lebih awal.

•Terminal Bumi

Menghubungkan badan pengubah ke tanah.Ia memastikan keselamatan dengan mengelakkan kejutan elektrik.

Kelebihan dan Had Transformer Instrumen

Kelebihan Alat Transformer

• Menyediakan pengukuran voltan tinggi dan arus tinggi yang selamat

• Menawarkan keluaran sekunder terpiawai (1 A, 5 A, 110 V, 63.5 V)

• Pastikan ketepatan yang tinggi untuk pemeteran dan perlindungan

• Mengasingkan alat pengukur secara elektrik daripada litar kuasa

• Menyokong operasi geganti pelindung yang boleh dipercayai

• Kurangkan kos pemeteran keseluruhan dengan menggunakan instrumen penarafan rendah

Had Transformer Instrumen

• Tertakluk kepada nisbah dan ralat sudut fasa

• Teras CT mungkin tepu semasa arus kerosakan yang sangat tinggi

• Direka terutamanya untuk sistem 50 Hz atau 60 Hz

• Unit luaran bervoltan tinggi boleh menjadi besar dan berat

• Ketepatan bergantung pada beban yang disambungkan

Alat Transformer vs Power Transformer

Spesifikasi	Instrumen Transformer	kuasa Transformer
Tujuan Utama	Digunakan untuk pengukuran dan perlindungan	Digunakan untuk penghantaran dan pengagihan kuasa
Fungsi Utama	Melangkah ke bawah arus atau voltan untuk meter	Pemindahan kuasa elektrik antara litar
Kuasa Biasa Pengendalian	Sangat rendah kuasa, biasanya di bawah 100 VA	Kuasa tinggi, dari 1 kVA hingga 1000 MVA
Jenis Output	Standard isyarat arus atau voltan	Boleh guna kuasa elektrik
Jenis Biasa	semasa pengubah dan pengubah potensi	Langkah naik dan pengubah injak turun
Keperluan Ketepatan	Sangat tinggi ketepatan diperlukan	Ketepatan adalah kurang kritikal
Menengah Standard Nilai	1 A atau 5 A, 110 V atau 63.5 V	Bergantung pada voltan sistem
Kaedah Sambungan	Bersambung ke meter dan geganti	Bersambung ke beban dan talian kuasa
Pengasingan Elektrik	Menyediakan pengasingan yang kuat untuk keselamatan	Menyediakan pengasingan dan pemindahan kuasa
Muatkan pada Menengah	sangat kecil dan tetap	Berbeza dengan beban bersambung
Kekerapan Operasi	Direka untuk 50 Hz atau 60 Hz	Direka untuk 50 Hz atau 60 Hz
Reka Bentuk Teras	Dioptimumkan kepada mengurangkan ralat pengukuran	Dioptimumkan kepada mengurangkan kehilangan kuasa
Saiz dan Berat	Kecil dan padat	Besar dan berat
Penjanaan Haba	Panas sangat rendah dihasilkan	Panas tinggi dihasilkan di bawah beban
Aplikasi Biasa	Pemeteran panel dan sistem perlindungan	Pencawang dan rangkaian kuasa

Aplikasi Transformer Instrumen

Voltan dan Pengukuran Arus

Transformer instrumen digunakan secara meluas untuk mengukur voltan tinggi dan arus tinggi dalam sistem kuasa.Mereka mengurangkan nilai ini kepada tahap standard yang selamat yang boleh dikendalikan oleh instrumen pengukur.Ini membolehkan pemantauan tepat tanpa sambungan terus ke talian elektrik berbahaya.Ia juga melindungi meter daripada kerosakan.

Pemeteran Tenaga

Pengubah instrumen membekalkan isyarat voltan dan arus berskala kepada meter tenaga.Isyarat ini membantu mengira penggunaan tenaga elektrik dengan betul.Ini penting untuk pengebilan dalam sistem kediaman, komersial dan perindustrian.Pemeteran yang tepat memastikan caj tenaga yang adil.

Operasi Geganti Pelindung

Transformer instrumen memberikan isyarat input yang betul kepada geganti pelindung.Geganti ini mengesan kerosakan seperti beban lampau, litar pintas dan kerosakan tanah.Apabila kerosakan berlaku, geganti cepat mengasingkan bahagian yang terjejas.Ini membantu mengelakkan kerosakan peralatan dan gangguan bekalan elektrik.

Pemantauan Sistem Kuasa

Ia digunakan dalam pencawang dan panel kawalan untuk memantau keadaan voltan, arus dan beban sistem.Ramai menggunakan data ini untuk mengekalkan aliran kuasa yang stabil dan boleh dipercayai.Pemantauan berterusan membantu mengenal pasti keadaan abnormal lebih awal.Ini meningkatkan prestasi sistem keseluruhan.

Automasi dan Sistem SCADA

Transformer instrumen menyuap data elektrik ke dalam automasi dan sistem SCADA.Ini membolehkan pemantauan dan kawalan jauh rangkaian kuasa.Data membantu meningkatkan kecekapan dan masa tindak balas.Ia juga menyokong aplikasi grid pintar moden.

Pengasingan dan Keselamatan Elektrik

Transformer instrumen mengasingkan peranti pengukur secara elektrik daripada litar voltan tinggi.Ini sangat mengurangkan risiko renjatan elektrik kepada pengendali.Pengasingan juga melindungi instrumen sensitif daripada lonjakan voltan.Hasilnya, keselamatan dan kebolehpercayaan sistem dipertingkatkan.

Kesimpulan

Transformer instrumen menjadikan pengukuran elektrik lebih selamat dan tepat dengan mengurangkan arus dan voltan tinggi serta menyediakan pengasingan.Transformer semasa dan transformer voltan melaksanakan peranan pengukuran yang berbeza tetapi beroperasi pada prinsip asas yang sama.Ia digunakan secara meluas untuk pemeteran, perlindungan, pemantauan dan automasi dalam sistem kuasa.Walaupun dengan beberapa batasan, mereka tetap penting untuk operasi sistem elektrik yang boleh dipercayai dan selamat.
