Bagaimana Resistor Mengurangkan Voltan: Panduan Lengkap untuk Bahagian Voltan dan Alternatif

Resistor memainkan peranan besar dalam mengawal voltan dan arus dalam litar elektronik.Tetapi bagaimana sebenarnya mereka mengurangkan voltan?Panduan ini menerangkan bagaimana perintang berfungsi, terutamanya dalam pembahagi voltan, dan bagaimana mereka membantu voltan yang lebih rendah untuk bahagian elektronik yang berbeza.Anda juga akan belajar tentang pelbagai jenis perintang, sifat mereka, dan bila menggunakannya.Kami akan meneroka alternatif yang lebih baik seperti pengawal selia voltan dan penukar DC-DC untuk kawalan voltan yang lebih stabil.Panduan ini akan membantu anda memahami cara menggunakan perintang dengan berkesan dalam litar anda.

Katalog

Peranan perintang dalam mengurangkan voltan

Resistor membantu mengawal voltan dalam litar elektronik, terutamanya melalui Pembahagi voltan.Pembahagi voltan adalah litar mudah yang memisahkan voltan tinggi ke bahagian yang lebih kecil, menjadikannya lebih mudah untuk membekalkan voltan yang betul ke bahagian yang berlainan peranti.Kaedah ini sering digunakan dalam litar dengan perintang yang disambungkan dalam siri atau selari, yang membolehkan kawalan voltan yang tepat untuk banyak kegunaan elektronik.Satu penggunaan biasa pembahagi voltan adalah dalam peranti yang memerlukan voltan laras.Bahagian seperti potentiometer (atau perintang berubah -ubah) boleh mengubah rintangan mereka apabila bertukar atau meluncur.Perubahan ini memberi kesan kepada output voltan, membantu mengawal perkara seperti kelantangan dalam peranti audio atau kecerahan skrin dalam paparan.

Rajah 2. Litar pembahagi voltan asas

Pertimbangkan mikrokontroler yang dikuasakan oleh bateri 9V, tetapi ia hanya boleh beroperasi dengan selamat pada 3V.Jika 9V penuh digunakan secara langsung, mikrokontroler boleh rosak.Penyelesaian yang mudah adalah menggunakan pembahagi voltan yang diperbuat daripada perintang untuk melangkah voltan ke 3V.Kaedah ini adalah kos efektif dan cekap.Bahagian berikut akan menerangkan bagaimana pembahagi voltan berfungsi, bagaimana untuk separuh voltan, dan bagaimana untuk mengurangkan voltan ke tahap yang dikehendaki menggunakan nilai perintang tertentu.

Bagaimana untuk mengurangkan voltan separuh?

Cara paling mudah untuk memotong voltan pada separuh adalah dengan menggunakan dua perintang nilai yang sama yang disambungkan berturut -turut, yang dipanggil a litar siri.Apabila elektrik mengalir melalui perintang ini, jumlah voltan akan berpecah sama rata di antara mereka.Ini bermakna bahawa titik antara kedua -dua perintang akan mempunyai separuh voltan sumber kuasa asal.Kaedah ini sangat mudah dan tidak memerlukan bahagian khas seperti pengawal selia voltan atau transformer.Kerana ia berfungsi dengan hanya dua perintang, ia biasanya digunakan dalam elektronik apabila voltan yang lebih rendah diperlukan.Banyak litar menggunakan teknik ini untuk memastikan komponen menerima jumlah kuasa yang betul tanpa rosak.Ia adalah cara asas tetapi sangat berguna untuk mengawal voltan.

Rajah 3. Pembahagi voltan dengan perintang 10kΩ

Untuk membina pembahagi voltan yang memotong voltan pada separuh, pilih dua perintang dengan nilai yang sama seperti 10kΩ Resistor dan sambungkannya dalam siri antara sumber voltan dan tanah.Titik di antara kedua -dua perintang ini akan mempunyai separuh voltan asal.Contohnya, jika anda bermula dengan 5v, voltan di titik tengah akan 2.5v.Sekiranya anda menggunakan 12v, titik tengah akan ada 6v.Kaedah ini berfungsi dengan cara yang sama tidak kira apa voltan input, selagi kedua -dua perintang adalah sama.Oleh kerana perintang kecil, murah, dan mudah dicari, ini adalah cara yang sangat popular untuk menurunkan voltan dalam litar.Ia amat berguna apabila bekerja dengan peranti yang memerlukan voltan rendah yang mantap dan boleh dipercayai.

Kaedah ini digunakan dalam elektronik untuk perkara -perkara seperti menyesuaikan isyarat sensor, mengubah tahap voltan untuk bahagian -bahagian litar yang berlainan, atau memastikan mikrokontroler menerima voltan selamat.Walau bagaimanapun, satu perkara penting yang perlu diingat ialah kaedah ini adalah yang terbaik untuk litar yang tidak menggunakan banyak kuasa.Sekiranya anda menghubungkan sesuatu ke tengah pembahagi itu menggunakan banyak elektrik, ia mungkin mengubah voltan, menjadikannya kurang dipercayai.Untuk membetulkannya, tambahkan bahagian khas yang disebut a penampan (seperti penguat) untuk memastikan voltan mantap.Juga, saiz perintang penting, perintang yang lebih besar simpan kuasa tetapi mungkin mengambil bunyi elektrik yang tidak diingini, sementara perintang yang lebih kecil Pastikan voltan lebih stabil tetapi gunakan lebih banyak tenaga.Memilih nilai perintang yang betul dan memahami bagaimana litar akan digunakan membantu memastikan pembahagi voltan berfungsi dengan betul.

Bagaimana untuk mengurangkan voltan kepada sebarang nilai?

Daripada hanya voltan separuh, banyak litar memerlukan tahap voltan tertentu berdasarkan keperluan komponen.Ini boleh dicapai dengan memilih nilai perintang yang betul dalam pembahagi voltan.Voltan output pembahagi voltan boleh dikira menggunakan formula berikut:

Di mana:

• 𝑉𝑂𝑈𝑇 adalah voltan output yang dikehendaki.

• 𝑉𝐼𝑁 adalah voltan input.

• 𝑅1 adalah perintang pertama.

• 𝑅2 adalah perintang kedua.

Jika anda mengetahui voltan output yang dikehendaki (𝑉𝑂𝑈𝑇) dan voltan input (𝑉𝐼𝑁), anda boleh menyusun semula formula untuk menyelesaikan 𝑅2:

Katakan anda perlu turun 5V ke 3V, dan anda telah memilih perintang 10kΩ untuk 𝑅1.Untuk mencari nilai 𝑅2 yang betul:

Jadi, menggunakan perintang 10kΩ sebagai 𝑅1 dan perintang 15kΩ sebagai 𝑅2 akan mengeluarkan tepat 3V.

Kaedah ini membolehkan tahap voltan yang sesuai untuk memenuhi keperluan komponen yang berbeza.Sama ada untuk penentukuran sensor, peralihan tahap logik, atau peraturan kuasa, pembahagi voltan kekal sebagai alat yang penting dan digunakan secara meluas dalam litar elektronik.

Parameter perintang

Resistor membantu mengawal berapa banyak elektrik mengalir melalui litar.Tetapi perintang melakukan lebih daripada sekadar mengehadkan arus, mereka juga mempengaruhi bagaimana litar berfungsi dalam situasi yang berbeza, seperti dalam elektronik berkelajuan tinggi, sistem kuasa, atau peranti pengukur yang tepat.Untuk memilih perintang yang betul, anda perlu memahami faktor penting seperti rintangan, kesan sampingan yang tidak diingini, had kuasa, perubahan suhu, dan bagaimana ia bertindak balas terhadap isyarat yang berbeza.Bahagian ini menerangkan faktor -faktor ini dan bagaimana mereka membantu membuat litar berfungsi dengan baik.

Rintangan

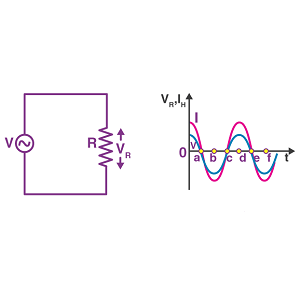

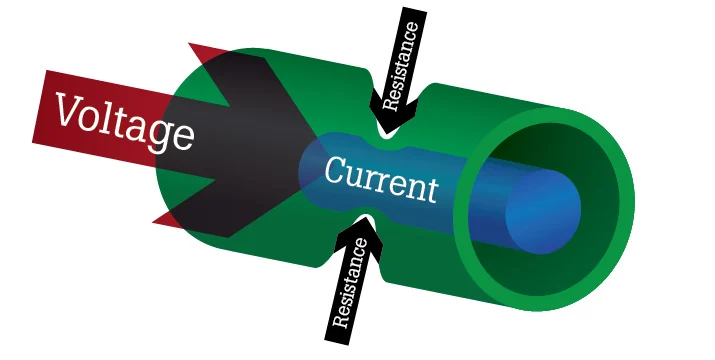

Rajah 4. Rintangan

Rintangan adalah harta yang paling penting dari perintang.Ia menentukan berapa banyak perintang mengehadkan aliran arus elektrik dalam litar.Rintangan diukur dalam ohm (Ω) dan mengikuti undang -undang Ohm:

V = i × r

Di mana:

• 𝑉 adalah voltan dalam volt

• 𝐼 semasa berada di amperes

• 𝑅 adalah rintangan dalam ohm

Dengan menyesuaikan nilai rintangan, anda boleh mengawal aliran semasa, menguruskan titisan voltan, dan mengawal pengagihan kuasa dalam litar.Resistor boleh didapati dalam pelbagai nilai, dari pecahan OHM hingga beberapa megaohms, bergantung kepada aplikasi.Memilih rintangan yang betul memastikan pembahagian voltan yang betul, penyaman isyarat, dan kestabilan litar.Walau bagaimanapun, rintangan boleh berubah dengan suhu, menjadikannya penting untuk menggunakan perintang khusus dalam aplikasi sensitif suhu seperti sensor ketepatan dan automasi perindustrian.

Induktansi dan kapasitans parasit

Walaupun perintang direka untuk memberikan rintangan tulen, mereka juga mempamerkan sifat induktif dan kapasitif yang tidak diingini, yang boleh menjejaskan prestasi litar, terutamanya pada frekuensi tinggi. Induktansi parasit paling ketara dalam perintang dawai, di mana struktur bergelung bertindak seperti induktor.Pada frekuensi tinggi, ini boleh mengganggu isyarat dan menyebabkan kesan elektrik yang tidak diingini. Kapasitans parasit berlaku kerana penempatan dekat bahagian dalaman dan terminal dalaman perintang.Malah sedikit kapasitans boleh mengganggu isyarat AC, terutamanya dalam aplikasi frekuensi tinggi.Dalam litar frekuensi rendah, kesan ini biasanya tidak penting.Walau bagaimanapun, dalam aplikasi seperti litar RF (frekuensi radio), telekomunikasi, dan instrumentasi ketepatan, perintang dengan kesan parasit yang minimum diperlukan untuk mencegah penyimpangan isyarat dan ketidakcocokan impedans.

Penilaian kuasa

Penarafan kuasa perintang mentakrifkan berapa banyak kuasa elektrik yang dapat menghilang dengan selamat sebagai haba tanpa kerosakan.Ia diukur dalam Watts (W).Pelepasan kuasa boleh dikira menggunakan salah satu daripada formula ini:

atau

Di mana:

• 𝑃 adalah kuasa dalam watt

• 𝑉 adalah voltan dalam volt

• 𝐼 semasa berada di amperes

• 𝑅 adalah rintangan dalam ohm

Sekiranya perintang tertakluk kepada lebih banyak kuasa daripada yang dapat dikendalikan, ia boleh terlalu panas, merendahkan, atau gagal sepenuhnya.Untuk mengelakkan ini, anda mesti memilih perintang dengan penarafan kuasa yang termasuk margin keselamatan, terutamanya dalam litar semasa, bekalan kuasa, dan sistem kawalan motor.

Koefisien suhu rintangan (TCR)

Koefisien suhu rintangan (TCR) menunjukkan bagaimana rintangan perintang berubah apabila suhu naik atau turun.Ia diukur dalam bahagian per juta setiap darjah Celsius (ppm/° C), yang bermaksud ia memberitahu kita berapa banyak perubahan rintangan untuk setiap tahap perubahan suhu.TCR yang lebih rendah bermakna rintangan kekal lebih stabil walaupun suhu berubah.Resistor mempunyai nilai TCR yang berbeza, biasanya antara 10 ppm/° C dan 1000 ppm/° C.Resistor ketepatan, yang digunakan dalam peranti yang memerlukan rintangan yang sangat mantap, bahkan mempunyai nilai TCR yang lebih rendah.Memilih perintang yang betul bergantung kepada berapa banyak kestabilan yang diperlukan.Dalam sesetengah litar, perubahan rintangan kecil tidak penting, tetapi pada yang lain, walaupun perubahan kecil boleh menyebabkan masalah.Itulah sebabnya perintang TCR rendah digunakan dalam aplikasi penting di mana prestasi mantap diperlukan.

TCR adalah penting di tempat di mana suhu berubah banyak, seperti di dalam kereta, kapal terbang, kilang, dan peranti pengukur.Jika perintang mempunyai TCR yang tinggi, rintangannya akan berubah lebih banyak apabila perubahan suhu, yang boleh menyebabkan kesilapan dalam litar elektronik.Ini mungkin membawa kepada pembacaan yang salah, isyarat yang tidak stabil, atau prestasi litar yang lemah.Untuk mengelakkan ini, jurutera menggunakan perintang TCR rendah dalam sistem yang memerlukan ketepatan dan kestabilan.Sebagai contoh, dalam kapal terbang, di mana suhu boleh berbeza-beza, perintang TCR yang rendah membantu memastikan elektronik berfungsi dengan baik.Dalam mengukur peranti seperti meter digital, menggunakan perintang TCR yang rendah membantu mengekalkan bacaan dengan tepat dengan mengurangkan kesilapan yang berkaitan dengan suhu.Dengan memilih perintang yang betul, anda boleh memastikan sistem elektronik berfungsi dengan baik, tidak kira berapa perubahan suhu.

Toleransi

Toleransi adalah berapa banyak rintangan sebenar perintang boleh berbeza dari nilai yang dinyatakan.Ia diberikan sebagai peratusan dan menunjukkan berapa banyak rintangan yang boleh berubah disebabkan oleh perbezaan kecil dalam pembuatan atau faktor luar seperti suhu.Sebagai contoh, jika perintang dilabelkan sebagai 100 ohm dengan toleransi ± 5%, rintangan sebenar mungkin antara 95 dan 105 ohm.Toleransi yang lebih kecil bermakna rintangan sebenar perintang lebih dekat dengan nilai yang dinyatakan, menjadikannya lebih tepat.Dalam sesetengah litar, perubahan kecil dalam rintangan tidak penting, jadi perintang dengan toleransi yang lebih besar masih boleh berfungsi dengan baik.Walau bagaimanapun, dalam litar yang memerlukan ketepatan, memilih perintang dengan toleransi yang rendah membantu menjaga litar berfungsi seperti yang diharapkan.

Resistor setiap hari biasanya mempunyai toleransi ± 5% atau ± 10%, yang cukup baik untuk litar asas seperti lampu LED atau sistem kuasa.Walau bagaimanapun, sesetengah perintang dibuat sangat tepat, dengan toleransi serendah ± 0.1% atau lebih kurang.Ini digunakan dalam litar di mana perubahan rintangan kecil boleh menyebabkan masalah, seperti dalam peranti perubatan atau sistem pemprosesan isyarat.Dalam kes ini, menggunakan perintang dengan toleransi yang rendah membantu memastikan prestasi yang stabil dan boleh dipercayai.Lain -lain memilih perintang berdasarkan berapa banyak ketepatan yang diperlukan sambil mempertimbangkan kos dan prestasi.Dengan memilih toleransi yang betul, mereka dapat memastikan litar berfungsi dengan baik tanpa perbelanjaan yang tidak perlu.

Koefisien rintangan voltan (VCR)

Koefisien voltan rintangan (VCR) menerangkan bagaimana rintangan perintang berubah apabila voltan digunakan.Dalam kebanyakan perintang, perubahan ini sangat kecil, jadi rintangan tetap hampir sama tidak kira voltan.Walau bagaimanapun, dalam beberapa jenis, seperti perintang komposisi karbon, rintangan dapat berkurang sedikit apabila peningkatan voltan.Ini berlaku kerana bahan di dalam perintang bertindak balas terhadap medan elektrik yang lebih tinggi.Dalam litar voltan rendah, kesan ini biasanya terlalu kecil untuk perkara.Tetapi dalam litar voltan tinggi, walaupun perubahan kecil dalam rintangan dapat mempengaruhi bagaimana litar berfungsi.Sekiranya rintangan berubah terlalu banyak, ia boleh menyebabkan masalah dalam prestasi litar, yang membawa kepada isyarat yang salah atau operasi yang tidak stabil.

Dalam litar yang menggunakan voltan tinggi, menjaga rintangan stabil adalah penting.Ini adalah benar untuk sistem seperti pengedaran kuasa, peranti pengukuran ketepatan, dan penguat voltan tinggi, di mana ketepatan diperlukan.Jika rintangan berubah dengan voltan, ia boleh menyebabkan kesilapan dalam pengukuran atau prestasi yang tidak dapat diramalkan.Untuk mengelakkan ini, gunakan perintang dengan VCR yang sangat rendah, bermakna rintangan mereka tetap hampir sama walaupun perubahan voltan.Memilih perintang yang betul membantu mengekalkan litar yang stabil dan boleh dipercayai, menghalang variasi yang tidak diingini dan memastikan operasi lancar dalam keadaan voltan yang berbeza.

Tindak balas kekerapan

Sambutan frekuensi perintang merujuk kepada bagaimana rintangannya berubah apabila digunakan dengan frekuensi yang berbeza.Idealnya, perintang hanya perlu memberikan ketahanan dan tidak ada yang lain, tidak kira kekerapan.Walau bagaimanapun, perintang tidak sempurna, dan kesan kecil lain dapat mengubah cara mereka bekerja, terutama pada frekuensi tinggi.Kesan ini berlaku kerana perintang sebenar bukan sekadar blok bahan yang mudah, mereka mempunyai saiz, bentuk, dan logam yang menyambungkannya ke litar.Pada frekuensi yang sangat tinggi, jumlah induktansi dan kapasitans yang kecil muncul dalam perintang, yang boleh mengubah tingkah lakunya.Daripada bertindak seperti perintang yang sempurna, ia juga mungkin mula berkelakuan seperti induktor kecil atau kapasitor, yang mempengaruhi bagaimana isyarat melaluinya.

Pada frekuensi yang rendah, kesan tambahan ini sangat kecil sehingga mereka tidak begitu penting, dan perintang berfungsi seperti yang diharapkan.Walau bagaimanapun, pada frekuensi tinggi, terutamanya dalam litar yang digunakan untuk isyarat radio, peranti komunikasi, atau sistem digital yang sangat cepat, kesan ini menjadi lebih ketara.Induktansi dan kapasitans perintang dapat mengubah bagaimana isyarat bergerak melalui litar, kadang -kadang membuat mereka lemah atau menyebabkan kelewatan.Dalam sistem yang memerlukan isyarat yang sangat jelas dan tepat, seperti elektronik berkelajuan tinggi atau peranti pengukur yang tepat, memilih perintang yang betul adalah sangat penting.Anda mesti memilih perintang yang direka untuk mengendalikan frekuensi tinggi dengan baik supaya mereka tidak secara tidak sengaja mempengaruhi prestasi litar.

Suhu operasi maksimum

Setiap perintang mempunyai suhu maksimum yang dapat dikendalikan semasa masih berfungsi dengan baik.Sekiranya suhu melampaui had ini, rintangan perintang mungkin berubah, yang boleh menjejaskan bagaimana litar berfungsi.Dalam sesetengah kes, haba yang tinggi boleh merosakkan perintang, menjadikannya kurang berkesan atau menyebabkan ia gagal sepenuhnya.Ini adalah masalah besar kerana perintang yang gagal dapat mengubah bagaimana aliran elektrik dalam litar, yang membawa kepada kerosakan.Untuk mengelakkan ini, pilih perintang yang boleh mengendalikan suhu yang diharapkan.Mereka juga mempertimbangkan faktor -faktor seperti berapa banyak kuasa yang akan digunakan oleh perintang, suhu sekitarnya, dan sejauh mana sistem membolehkan haba melarikan diri.

Terlalu banyak haba boleh menyebabkan perubahan rintangan kekal, memendekkan jangka hayat perintang, atau bahkan menyebabkan kegagalan litar.Ini penting di tempat -tempat di mana suhu tinggi adalah perkara biasa, seperti mesin perindustrian, kereta, dan elektronik aeroangkasa.Dalam kes ini, perintang khas digunakan kerana mereka boleh mengendalikan haba yang melampau tanpa kehilangan prestasi.Anda juga boleh menambah kaedah penyejukan, seperti tenggelam haba atau pengudaraan, untuk membantu menguruskan suhu.Memilih perintang yang betul dan mengawal haba dengan betul membantu memastikan sistem elektronik selamat dan boleh dipercayai, walaupun dalam keadaan yang sukar.

Punca titisan voltan selepas perintang

Apabila arus elektrik mengalir melalui perintang, sebahagian daripada tenaga elektrik ditukar menjadi haba kerana rintangan bahan.Penukaran ini mengurangkan voltan yang tersedia, yang dikenali sebagai penurunan voltan.Memahami fenomena ini sangat bagus untuk mereka bentuk litar yang cekap, kerana penurunan voltan yang berlebihan dapat mempengaruhi prestasi komponen yang disambungkan.Beberapa faktor mempengaruhi penurunan voltan, termasuk rintangan perintang itu sendiri, rintangan tambahan dalam litar, peningkatan beban elektrik, dan konfigurasi perintang.Bahagian ini meneroka setiap faktor ini secara terperinci.

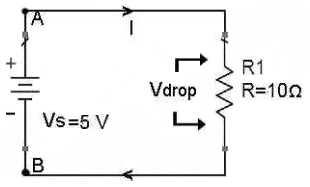

Rajah 5. Penurunan voltan merentasi perintang

Bagaimana rintangan menyebabkan penurunan voltan?

Sebab utama voltan jatuh dalam litar adalah rintangan perintang itu sendiri.Rintangan adalah harta bahan yang menentang aliran arus elektrik.Apabila elektron bergerak melalui perintang, mereka tidak bergerak dengan bebas, sebaliknya mereka bertabrakan dengan atom di dalam bahan.Perlanggaran ini menyebabkan kehilangan tenaga, kebanyakannya dalam bentuk haba.Kehilangan tenaga ini adalah apa yang kita kenali sebagai penurunan voltan.Menurut undang -undang Ohm, hubungan antara voltan, arus, dan rintangan diberikan oleh persamaan:

V = i × r

di mana 𝑉 mewakili penurunan voltan voltan, 𝐼 adalah arus dalam amperes, dan 𝑅 adalah rintangan dalam ohm.Semakin besar rintangan, lebih banyak tenaga hilang, dan semakin besar voltan penurunan merentasi perintang.Inilah sebabnya, dalam litar elektrik, komponen dengan rintangan yang lebih tinggi menyebabkan pengurangan voltan.Dalam litar siri, setiap perintang mengurangkan voltan yang tersedia untuk komponen seterusnya, dan jumlah penurunan voltan merentasi semua perintang sama dengan voltan bekalan.Untuk memahami bagaimana rintangan mempengaruhi penurunan voltan, pertimbangkan litar mudah di mana bateri 9V disambungkan kepada perintang 1kΩ.Semasa yang mengalir melalui litar boleh didapati menggunakan undang -undang OHM:

Sekarang, menggunakan formula yang sama, kita dapat menentukan penurunan voltan merentasi perintang:

V = (9MA) × (1000Ω) = 9V

Hasil ini memberitahu kita bahawa keseluruhan 9V dari bateri dijatuhkan merentasi perintang 1kΩ.Oleh kerana ini adalah litar siri mudah dengan hanya satu perintang, tidak ada voltan yang tersisa untuk komponen lain.Jika pelbagai perintang hadir, jumlah penurunan voltan akan dikongsi di antara mereka, bergantung kepada nilai rintangan individu mereka.Contoh ini menyoroti bagaimana rintangan secara langsung memberi kesan kepada penurunan voltan dan mempengaruhi prestasi litar elektrik.

Bagaimana rintangan tambahan dalam litar mempengaruhi penurunan voltan?

Di luar perintang utama dalam litar, unsur -unsur lain boleh menyumbang kepada rintangan tambahan, yang seterusnya meningkatkan penurunan voltan keseluruhan.Rintangan tambahan ini boleh datang dari pelbagai sumber, termasuk sambungan yang berkarat atau longgar yang mengganggu aliran lancar elektrik.Apabila sambungan tidak selamat, ia mewujudkan titik lemah dalam litar, menjadikannya lebih sukar untuk dilalui semasa, yang mengakibatkan kehilangan tenaga dalam bentuk haba.Begitu juga, sendi solder berkualiti rendah boleh mewujudkan laluan elektrik yang lemah yang memperkenalkan rintangan dan menyebabkan penurunan voltan yang ketara.Satu lagi isu biasa ialah panjang wayar dalam litar.Apabila wayar terlalu panjang, rintangan mereka secara semulajadi meningkat kerana tenaga elektrik mesti bergerak jauh, menghadapi lebih banyak pembangkang di sepanjang jalan.Sebagai komponen elektronik umur, sifat elektrik mereka boleh merosot, yang membawa kepada rintangan yang lebih tinggi dan kehilangan voltan selanjutnya.Kesemua faktor ini boleh menggabungkan dengan ketara mempengaruhi kecekapan dan prestasi sistem elektrik, menjadikannya meminimumkan rintangan yang tidak diingini sebanyak mungkin.

Dalam sistem pengedaran kuasa, garisan penghantaran yang panjang sering mengalami penurunan voltan yang ketara kerana rintangan mereka yang wujud.Apabila elektrik bergerak melalui konduktor, beberapa tenaga hilang dalam bentuk haba, dan kerugian ini menjadi lebih penting dalam jarak jauh.Jika wayar yang digunakan dalam sistem nipis atau dibuat dari bahan dengan kekonduksian yang rendah, seperti aloi tertentu dan bukannya tembaga, rintangan meningkat lebih banyak, seterusnya mengurangkan voltan yang mencapai peranti akhir.Untuk memerangi isu ini, ambil beberapa langkah, seperti menggunakan kabel tebal, yang mempunyai rintangan yang lebih rendah dan membolehkan penghantaran elektrik yang lebih cekap.Satu lagi penyelesaian biasa ialah memasang pengawal selia voltan atau transformer pada titik yang berbeza di sepanjang garis penghantaran untuk meningkatkan voltan dan mengatasi penurunan.Tanpa penyelesaian ini, sistem elektrik akan berjuang untuk menyampaikan kuasa yang mencukupi dalam jarak jauh, yang membawa kepada ketidakcekapan, mengurangkan prestasi peranti, dan kegagalan yang berpotensi dalam pelbagai aplikasi.

Bagaimana permintaan beban meningkatkan penurunan voltan?

Jumlah arus yang mengalir dalam litar mempengaruhi berapa banyak voltan jatuh.Apabila lebih banyak peranti atau komponen disambungkan ke sumber kuasa yang sama, mereka semua menggunakan beberapa arus yang tersedia.Akibatnya, jumlah arus dalam litar meningkat.Menurut Undang -undang Ohm (V = IR), penurunan voltan bergantung pada kedua -dua arus (i) dan rintangan (R).Ini bermakna apabila peningkatan semasa, penurunan voltan merentasi perintang juga meningkat.Apabila voltan jatuh terlalu banyak, terdapat kuasa yang kurang untuk peranti yang disambungkan, yang boleh menyebabkan mereka bekerja dengan buruk atau tidak sama sekali.Lebih banyak peranti yang ditambah, semakin besar penurunan voltan, menjadikannya lebih sukar untuk semuanya berfungsi dengan baik.

Sebagai contoh, bayangkan bekalan kuasa yang menyediakan 5V ke litar dengan satu LED.Pada mulanya, LED mendapat 5V penuh dan bersinar terang.Tetapi jika lebih banyak LED atau komponen lain ditambah selari, jumlah permintaan semasa naik.Ini membawa kepada kejatuhan voltan yang lebih besar, bermakna kurang voltan mencapai setiap komponen.Akibatnya, LED boleh menjadi redup, dan peranti lain mungkin tidak berfungsi juga.Dalam sesetengah kes, jika voltan jatuh terlalu banyak, komponen tertentu mungkin berhenti berfungsi sama sekali.Untuk mengelakkan ini, bekalan kuasa sering termasuk pengawal selia voltan, yang membantu mengekalkan voltan stabil walaupun lebih banyak peranti ditambah.Pengawal selia ini memastikan bahawa semua komponen mendapat kuasa yang mereka perlukan untuk berfungsi dengan baik.

Bagaimana perintang dalam siri membahagikan voltan?

Apabila pelbagai perintang disambungkan secara siri, jumlah voltan diedarkan di antara mereka berdasarkan rintangan individu mereka.Jumlah rintangan litar adalah jumlah semua perintang:

Setiap perintang mengalami penurunan voltan berkadar dengan rintangannya.

Langkah 1: Cari jumlah rintangan

Apabila perintang disambungkan secara siri, rintangan mereka menambah.Di sini, kita mempunyai tiga perintang: 1kΩ, 2kΩ, dan 3kΩ.Untuk mencari rintangan total, kami menambahnya bersama:

Ini bermakna jumlah rintangan dalam litar adalah 6kΩ.

Langkah 2: Cari arus di litar

Dalam litar siri, arus yang sama mengalir melalui semua perintang.Untuk mencari semasa, kami menggunakan undang -undang OHM:

Di sini, jumlah voltan (Vₜₒₜₐₗ) adalah 12V, dan jumlah rintangan (Rₜₒₜₐₗ) adalah 6kΩ:

Oleh itu, arus yang mengalir melalui litar adalah 2mA (milliamp).

Langkah 3: Cari penurunan voltan di setiap perintang

Setiap perintang mengambil sebahagian daripada jumlah voltan.Untuk mencari penurunan voltan di setiap satu, kami menggunakan undang -undang OHM sekali lagi (v = ir).

• Untuk perintang 1kΩ:

• Untuk perintang 2kΩ:

• Untuk perintang 3kΩ:

Langkah 4: Periksa jumlah penurunan voltan

Jumlah voltan yang digunakan oleh semua perintang harus sama dengan voltan bekalan:

2 𝑉 + 4 𝑉 + 6 𝑉 = 12𝑉

Oleh kerana jumlah penurunan voltan sama dengan voltan bekalan, pengiraan kami betul.Ini mengesahkan bahawa dalam litar siri, voltan dibahagikan kepada perintang berdasarkan rintangan mereka.

Jenis perintang untuk pengurangan voltan dan semasa

Perintang tetap

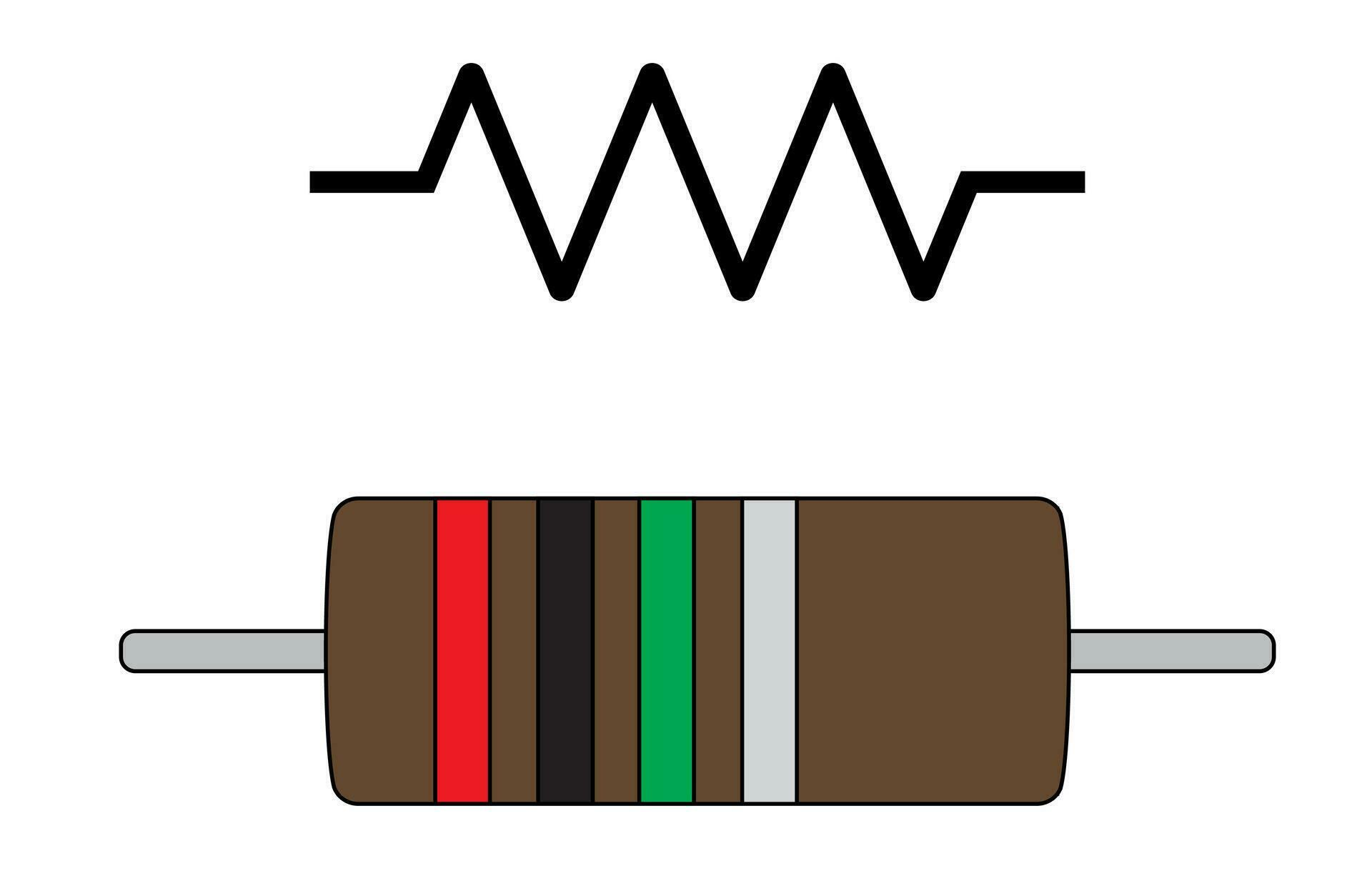

Rajah 6. Perintang tetap

Resistor tetap mempunyai nilai rintangan yang tetap, menjadikannya menggunakan litar yang memerlukan peraturan voltan yang stabil dan kawalan semasa.Jenis -jenis perintang tetap berbeza -beza mengikut ketepatan, toleransi haba, dan tindak balas kekerapan.Berikut adalah jenis perintang tetap:

1. Resistor filem karbon

Resistor filem karbon dibuat dengan menggunakan lapisan karbon nipis ke teras seramik.Proses pembuatan ini menjadikannya tersedia secara meluas dan berpatutan, itulah sebabnya mereka biasa digunakan dalam aplikasi elektronik tujuan umum.Mereka ditemui dalam peranti di mana ketepatan tinggi bukanlah keperluan terdahulu.Walaupun perintang ini berfungsi dengan baik dalam litar standard, mereka mempunyai beberapa kelemahan.Salah satu batasan utama mereka ialah kestabilan suhu sederhana mereka, yang bermaksud rintangan mereka sedikit berubah apabila terdedah kepada suhu yang berbeza -beza.Mereka cenderung menghasilkan tahap bunyi yang lebih tinggi berbanding dengan jenis perintang yang lain, yang menjadikannya kurang sesuai untuk litar ketepatan yang memerlukan prestasi yang sangat tepat dan stabil.Walaupun terdapat batasan -batasan ini, perintang filem karbon tetap menjadi pilihan yang popular kerana kos rendah dan kemudahan penggunaannya dalam pelbagai aplikasi elektrik dan elektronik.

2. Perintang filem logam

Perintang filem logam dibuat dengan menggunakan lapisan nipis aloi logam ke teras seramik.Pembinaan ini memberi mereka beberapa kelebihan terhadap perintang filem karbon, termasuk ketepatan yang lebih baik, kestabilan yang lebih besar, dan tahap bunyi yang lebih rendah.Kerana sifat -sifat ini, mereka biasanya digunakan dalam aplikasi yang memerlukan ketepatan yang tinggi, seperti instrumen pengukur dan peranti elektronik ketepatan.Tidak seperti perintang filem karbon, perintang filem logam mengekalkan rintangan yang lebih stabil walaupun terdedah kepada turun naik suhu, menjadikannya lebih dipercayai dalam litar sensitif.Mereka juga menghasilkan bunyi elektrik yang minimum untuk kejelasan isyarat aplikasi adalah penting.Walaupun mereka mungkin sedikit lebih mahal daripada perintang filem karbon, prestasi mereka yang lebih baik menjadikan mereka pilihan pilihan untuk litar yang memerlukan nilai rintangan yang konsisten dan tepat.

3. Resistor Wirewound

Perintang wirewound dibuat dengan mengikat wayar logam, biasanya diperbuat daripada bahan-bahan seperti nikel-kromium atau aloi logam lain, di sekitar teras seramik atau gentian kaca yang tidak konduktif.Pembinaan ini membolehkan mereka mengendalikan tahap kuasa yang tinggi dan menghilangkan haba dengan cekap, menjadikannya sesuai untuk aplikasi yang melibatkan beban elektrik yang berat.Resistor ini digunakan dalam jentera perindustrian, litar kawalan motor, dan bekalan kuasa, di mana ketahanan dan rintangan haba adalah penting.Salah satu kelebihan terbesar mereka ialah keupayaan mereka untuk menahan kuasa tinggi tanpa merendahkan dengan cepat, yang menjadikan mereka boleh dipercayai untuk kegunaan jangka panjang dalam persekitaran yang menuntut.Walau bagaimanapun, kelemahan utama mereka adalah sifat induktif mereka, yang berlaku disebabkan oleh reka bentuk dawai yang digulung.Induktansi ini boleh mengganggu isyarat frekuensi tinggi, menjadikan perintang wirewound tidak sesuai untuk litar yang memerlukan prestasi yang tepat dalam frekuensi radio (RF) atau aplikasi digital berkelajuan tinggi.Walaupun batasan ini, mereka tetap menjadi pilihan yang sangat baik untuk aplikasi yang mengutamakan pengendalian kuasa dan ketahanan terhadap tindak balas frekuensi.

4. Resistor filem tebal

Resistor filem tebal dihasilkan dengan menggunakan lapisan tebal tampal konduktif, diperbuat daripada sebatian logam-oksida, ke substrat seramik.Reka bentuk ini menjadikan mereka kos efektif dan tersedia secara meluas, itulah sebabnya mereka sering digunakan dalam peralatan elektronik dan rumah tangga.Tidak seperti perintang filem logam, perintang filem tebal tidak direka untuk ketepatan atau kestabilan yang melampau, tetapi mereka masih cukup dipercayai untuk litar tujuan umum di mana ketepatan yang tinggi bukanlah keperluan utama.Resistor ini sering dijumpai di televisyen, radio, dan peralatan dapur, di mana variasi kecil dalam rintangan tidak memberi kesan kepada prestasi.Salah satu kelebihan utama mereka ialah kemampuan mereka, kerana proses pembuatan lebih mudah dan lebih murah berbanding dengan jenis perintang yang lebih tepat.Walau bagaimanapun, mereka mempunyai batasan, termasuk kestabilan yang lebih rendah dan tahap bunyi yang lebih tinggi daripada perintang filem logam.Walaupun kelemahan ini, perintang filem tebal terus menjadi pilihan popular dalam aplikasi di mana kos dan ketersediaan lebih penting daripada ketepatan yang melampau.

Resistor berubah -ubah

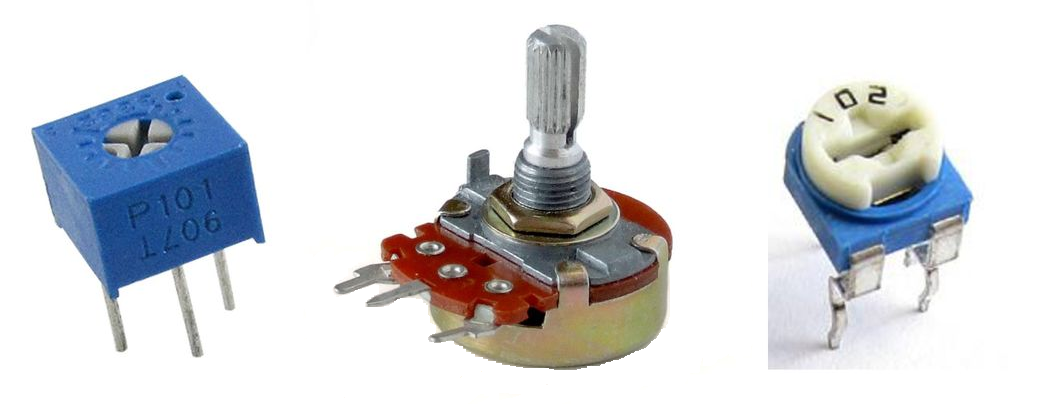

Rajah 7. Resistor berubah -ubah

Resistor yang berubah-ubah membenarkan pelarasan manual rintangan, menjadikannya berguna untuk aplikasi di mana voltan atau arus memerlukan penalaan halus.Berikut adalah jenis perintang berubah:

1. Potentiometer

Potentiometer adalah perintang yang berubah -ubah dengan tiga terminal yang menyesuaikan rintangan menggunakan sentuhan gelongsor atau berputar.Mereka digunakan untuk mengawal voltan dalam peranti elektronik yang berbeza.Apabila anda menghidupkan tombol atau gerakkan gelangsar, perubahan rintangan, yang membolehkan penyesuaian lancar.Komponen -komponen ini adalah perkara biasa dalam banyak aplikasi isi rumah dan perindustrian di mana kawalan tepat isyarat elektrik diperlukan.Salah satu kegunaan utama potentiometer adalah dalam peralatan audio, di mana mereka membantu menyesuaikan jumlah.Apabila anda menghidupkan tombol kelantangan pada penceramah, potentiometer meningkatkan atau mengurangkan rintangan, yang mengubah tahap bunyi.Mereka juga digunakan dalam sistem pencahayaan sebagai kawalan redup, membolehkan anda mencerahkan atau meredakan lampu dengan menyesuaikan rintangan.Potentiometer membantu dalam penentukuran sensor, isyarat elektrik penalaan halus dalam mengukur peranti dan litar elektronik.

Terdapat pelbagai jenis potentiometer. Potentiometer trek karbon berpatutan tetapi haus dari masa ke masa. Potentiometer Wirewound lebih tahan lama dan tepat, tetapi mereka boleh menjejaskan prestasi dalam beberapa kes. Potentiometer plastik konduktif Terakhir yang paling lama dan digunakan dalam elektronik mewah di mana prestasi lancar diperlukan.Potentiometer adalah berharga dalam banyak peranti, dari kawalan kelantangan ke suis dimmer.Jenis yang berbeza menawarkan pilihan untuk pelbagai keperluan, sama ada anda memerlukan penyelesaian yang berpatutan, yang tahan lama, atau komponen ketepatan tinggi.Tidak kira jenisnya, perintang yang berubah -ubah ini membantu mengawal isyarat elektrik dalam elektronik setiap hari.

2. Rheostats

Rheostats adalah satu lagi jenis perintang yang berubah -ubah, tetapi tidak seperti potentiometer, mereka mengawal arus dan bukannya voltan.Mereka mempunyai dua terminal dan digunakan dalam litar yang perlu menyesuaikan tahap kuasa.Kerana mereka mengendalikan beban elektrik yang lebih tinggi, rheostats biasanya digunakan dalam mesin perindustrian dan aplikasi kuasa tinggi yang lain.Satu kelebihan besar rheostats adalah keupayaan mereka untuk mengendalikan beban kuasa tinggi.Ini menjadikan mereka berguna untuk kawalan kelajuan motor, di mana penyesuaian rintangan mengubah seberapa cepat motor berjalan.Mereka juga terdapat dalam elemen pemanasan, seperti pemanas elektrik dan besi pematerian, di mana mereka menyesuaikan kuasa untuk mengawal suhu.Kebanyakan rheostats adalah wirewound, bermakna mereka mempunyai gegelung dawai rintangan yang dibalut di teras.Reka bentuk ini membantu mereka mengendalikan arus tinggi dan bertahan lama.Walau bagaimanapun, mereka biasanya lebih besar daripada potentiometer, menjadikannya kurang sesuai untuk peranti elektronik kecil.Walaupun demikian, ketahanan dan keupayaan pengendalian kuasa mereka menjadikan mereka penting dalam aplikasi perindustrian dan komersial.Rheostats penting dalam litar yang memerlukan kawalan semasa yang tepat.Mereka biasanya digunakan dalam motor, pemanas, dan sistem kuasa tinggi yang lain.

Perintang khusus

Resistor tertentu direka untuk bertindak balas secara dinamik kepada faktor persekitaran seperti lonjakan voltan, tahap cahaya, atau perubahan suhu.Komponen khusus ini meningkatkan perlindungan litar, automasi, dan kawalan ketepatan.Berikut adalah jenis perintang khusus:

1. Varigor (perintang yang bergantung kepada voltan, VDR)

Varistors adalah perintang khas yang mengubah rintangan mereka berdasarkan tahap voltan.Apabila voltan berada dalam julat normal, varistor mempunyai rintangan yang sangat tinggi, yang membolehkan sedikit arus untuk melaluinya.Walau bagaimanapun, jika lonjakan voltan tiba -tiba berlaku, seperti semasa mogok kilat atau lonjakan kuasa, rintangan varistor jatuh dengan ketara.Ini membolehkan voltan berlebihan diserap dengan selamat dan diarahkan, mencegah kerosakan kepada komponen elektronik.Oleh kerana keupayaan unik ini, varistor digunakan dalam litar yang memerlukan perlindungan dari turun naik voltan yang tidak dijangka.Mereka diperbuat daripada bahan oksida logam, yang memberi mereka ketahanan dan kecekapan yang tinggi dalam mengendalikan lonjakan voltan.

Varistors digunakan dalam peranti perlindungan lonjakan, seperti jalur kuasa dan panel elektrik, di mana mereka membantu perisai peralatan yang disambungkan dari pancang voltan tiba -tiba.Tanpa varistor, elektronik sensitif seperti komputer, televisyen, dan mesin perindustrian boleh rosak dengan mudah oleh lonjakan kuasa yang tidak dijangka.Satu lagi penggunaan penting ialah perlindungan bekalan kuasa, di mana varigor membantu menstabilkan tahap voltan, memastikan litar halus menerima aliran elektrik yang mantap.Ini menjadikan mereka komponen utama dalam penyesuai kuasa, pengecas, dan juga grid elektrik yang besar.

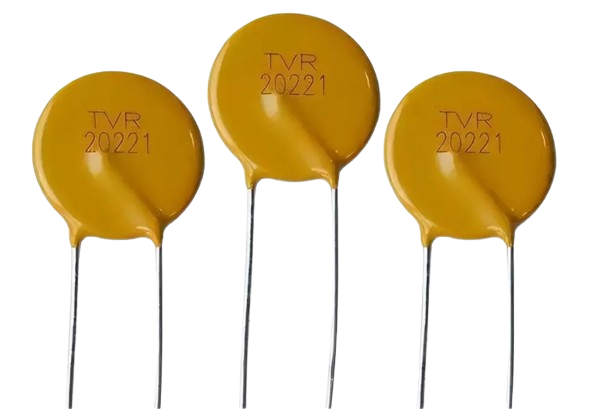

Rajah 8. Varistors oksida logam (MOV)

2. Perintang yang bergantung kepada cahaya (LDRs)

Resistor yang bergantung kepada cahaya (LDR) adalah perintang khusus yang mengubah rintangan mereka berdasarkan jumlah cahaya yang mereka terima.Dalam kegelapan, rintangan mereka sangat tinggi, bermakna mereka membenarkan arus elektrik yang sangat sedikit untuk dilalui.Walau bagaimanapun, apabila jumlah cahaya meningkat, rintangan mereka berkurangan, yang membolehkan lebih banyak arus mengalir.Tingkah laku ini menjadikan LDRS sesuai untuk aplikasi di mana kawalan cahaya automatik diperlukan.Mereka biasanya diperbuat daripada bahan semikonduktor seperti kadmium sulfida, yang sangat sensitif terhadap perubahan intensiti cahaya.Kerana mereka bertindak balas dengan cepat terhadap perubahan kecerahan, LDR sering dijumpai dalam peranti yang perlu menyesuaikan prestasi mereka berdasarkan keadaan cahaya sekitar.

Salah satu kegunaan LDR yang paling biasa adalah di jalanan automatik, di mana mereka membantu menghidupkan lampu pada waktu malam dan di luar siang hari.Apabila matahari terbenam dan tahap cahaya jatuh, LDR mengesan perubahan dan menurunkan rintangannya, membolehkan arus mengalir dan menghidupkan lampu jalan.Pada waktu pagi, apabila cahaya matahari meningkat, rintangan meningkat lagi, mematikan lampu untuk menjimatkan tenaga.Satu lagi aplikasi adalah dalam kawalan pendedahan kamera, di mana LDRS membantu menyesuaikan tetapan pengatup kamera berdasarkan cahaya yang tersedia.Ini memastikan bahawa foto tidak terlalu terang atau terlalu gelap.Kerana keupayaan mereka untuk mengesan tahap cahaya dan bertindak balas dengan sewajarnya, LDR digunakan secara meluas dalam sistem keselamatan, lampu taman solar, dan paparan elektronik.

3. Thermistors (perintang yang bergantung kepada suhu)

Thermistors adalah perintang yang mengubah rintangan mereka berdasarkan variasi suhu.Komponen ini sangat sensitif terhadap haba dan digunakan secara meluas dalam litar di mana pemantauan dan kawalan suhu penting.Thermistors diperbuat daripada bahan seramik atau polimer yang bertindak balas terhadap perubahan suhu kecil, menjadikannya lebih tepat daripada sensor suhu lain.Apabila suhu berubah, rintangan peralihan termistor, yang membolehkan litar mengesan dan bertindak balas dengan sewajarnya.Kerana harta ini, thermistors ditemui di banyak peralatan rumah tangga, peranti perubatan, dan mesin perindustrian yang perlu mengawal suhu untuk keselamatan dan kecekapan.

Terdapat dua jenis termistor utama: Termistor pekali suhu negatif (NTC) dan Termistor pekali suhu positif (PTC).Thermistors NTC telah mengurangkan rintangan apabila kenaikan suhu, yang menjadikannya berguna untuk aplikasi seperti penderiaan suhu dalam sistem HVAC, peranti perubatan, dan sistem pengurusan bateri.Mereka membantu mencegah terlalu panas dengan menyediakan bacaan suhu.Sebaliknya, termistor PTC meningkatkan rintangan apabila suhu meningkat, menjadikannya sesuai untuk perlindungan overcurrent dalam bekalan kuasa dan gulungan motor.Apabila suhu menjadi terlalu tinggi, peningkatan rintangan mengehadkan aliran semasa, membantu mengelakkan kerosakan pada komponen elektrik.

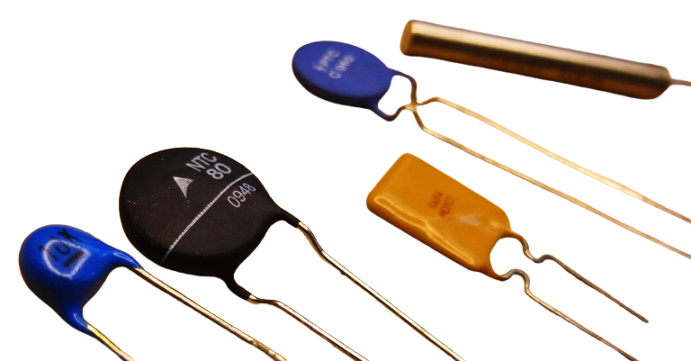

Rajah 9. Jenis termistor (NTC dan PTC)

Alternatif pembahagi voltan

Pembahagi voltan digunakan dalam litar elektronik kerana kesederhanaan dan kos rendah mereka.Mereka berfungsi dengan baik dalam aplikasi asas.Walau bagaimanapun, dalam sistem ketepatan tinggi atau litar dengan perubahan beban, pembahagi voltan menjadi tidak boleh dipercayai.Voltan output boleh berubah -ubah kerana beban berbeza -beza, yang membawa kepada ketidakstabilan.Oleh kerana batasan ini, penyelesaian yang lebih mantap seperti pengawal selia voltan dan penukar DC-DC lebih disukai apabila penghantaran kuasa yang stabil dan cekap diperlukan.

Pengawal selia voltan

Pengawal selia voltan direka untuk mengekalkan voltan output yang mantap, tanpa mengira turun naik dalam voltan input atau perubahan dalam beban yang disambungkan.Ia digunakan dalam litar di mana variasi voltan kecil boleh menjejaskan prestasi.

Pengawal selia voltan linear: Pengawal selia ini menyediakan kaedah voltan yang mudah dan rendah.Sebagai contoh, pengawal selia 7805 secara konsisten mengeluarkan 5V, menjadikannya pilihan yang boleh dipercayai untuk komponen elektronik yang sensitif.Walau bagaimanapun, pengawal selia linear mengawal voltan dengan menghilangkan kuasa berlebihan sebagai haba.Pembentukan haba ini dapat mengurangkan kecekapan, terutama dalam aplikasi kuasa tinggi.Untuk mengelakkan terlalu panas, tenggelam haba atau penyelesaian penyejukan lain sering diperlukan.

Pengawal selia beralih: Tidak seperti pengawal selia linear, pengawal beralih beroperasi dengan cepat menukar kuasa input ke dalam isyarat frekuensi tinggi.Isyarat ini kemudian diproses dan dilicinkan untuk menghasilkan voltan output yang stabil.Oleh kerana mereka tidak membuang tenaga yang berlebihan sebagai haba, pengawal selia beralih jauh lebih cekap.Mereka berguna dalam aplikasi di mana pemuliharaan kuasa adalah keutamaan, seperti peranti berkuasa bateri dan elektronik mudah alih.

Penukar DC-DC

Penukar DC-DC adalah litar khusus yang memodifikasi tahap voltan dengan cekap sambil meminimumkan kehilangan tenaga.Mereka bergantung kepada induktor dan kapasitor untuk menyimpan dan memindahkan tenaga, menjadikannya sangat berkesan untuk aplikasi sensitif kuasa.Dua jenis yang paling biasa adalah penukar buck dan meningkatkan penukar.

Buck Converters (Step-Down): Penukar ini menurunkan voltan dari input yang lebih tinggi ke output yang lebih rendah sambil mengekalkan kecekapan yang tinggi.Mereka digunakan dalam peranti berkuasa bateri di mana mengurangkan penggunaan kuasa memanjangkan hayat bateri.

Meningkatkan penukar (langkah-langkah): Penukar ini meningkatkan voltan apabila voltan input yang tersedia terlalu rendah untuk operasi yang diperlukan.Mereka baik dalam sistem di mana voltan bekalan kuasa tidak mencukupi untuk memacu beban, seperti pemandu LED atau aplikasi penuaian tenaga.

Walaupun penukar DC-DC lebih kompleks dan mahal daripada pembahagi voltan berasaskan perintang yang mudah, mereka memberikan prestasi yang lebih baik.Keupayaan mereka untuk mengekalkan tahap voltan yang stabil dengan kehilangan tenaga yang minimum menjadikan mereka penting dalam elektronik ketepatan.

Mengoptimumkan pengurangan voltan dari 12V hingga 5V

Mengurangkan voltan dari 12V hingga 5V boleh dicapai dengan menggunakan kaedah yang berbeza, masing -masing dengan kelebihan dan batasannya sendiri.Walaupun pembahagi voltan berasaskan perintang yang mudah boleh digunakan, keberkesanannya bergantung kepada kestabilan beban dan ketepatan yang diperlukan untuk aplikasi.Penyelesaian yang lebih dipercayai, seperti pengawal selia voltan dan penukar buck, memberikan prestasi yang lebih baik dalam litar dengan konsistensi voltan.

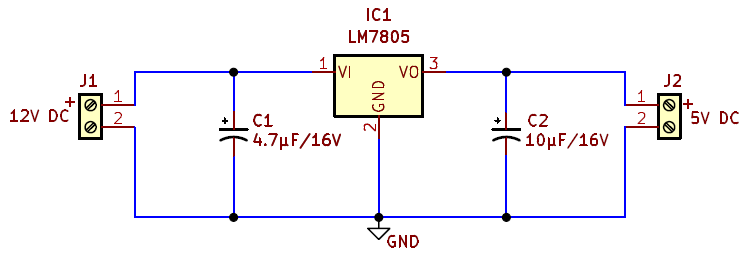

Rajah 10. 12V hingga 5V Penukaran menggunakan LM7805

Pembahagi voltan adalah litar asas yang menggunakan dua perintang dalam siri untuk memecah voltan input ke dalam voltan keluaran yang lebih rendah.Pendekatan ini sering digunakan untuk aplikasi kuasa rendah tetapi dilengkapi dengan kelemahan apabila digunakan untuk beban dinamik.Sebagai contoh, pertimbangkan litar di mana perintang 330Ω diletakkan dalam siri dengan LED.LED mempunyai rintangan dalaman dan beroperasi dengan penurunan voltan ke hadapan sekitar 1V.Perintang dalam persediaan ini mesti menghilangkan voltan yang berlebihan, yang bermaksud nilai rintangannya perlu dipilih dengan teliti untuk mengawal aliran semasa tanpa menghasilkan haba yang berlebihan atau menyebabkan penurunan voltan yang tidak diingini.Jika LED menarik 0.02A semasa, perintang mesti menjatuhkan 7V (dari 12V hingga 5V) dan menghilangkan kuasa dengan sewajarnya.Kuasa yang hilang sebagai haba diberikan oleh p = v × i, yang dalam kes ini akan menjadi 0.14W.Walaupun ini mungkin kelihatan terkawal, pendekatan berasaskan perintang tidak secara aktif mengawal voltan, yang bermaksud sebarang turun naik dalam arus beban akan memberi kesan langsung kepada voltan output.Ini menjadikan pembahagi perintang yang tidak boleh dipercayai untuk litar dengan pelbagai beban atau keperluan voltan yang ketat.

Bagi aplikasi yang memerlukan output 5V yang stabil tanpa mengira variasi input, pengatur voltan linear seperti LM7805 adalah pilihan yang lebih baik.Peranti ini mengambil voltan yang lebih tinggi dan mengeluarkan 5V yang konsisten, menyesuaikan secara automatik kepada turun naik dalam voltan input dan arus beban.Walau bagaimanapun, pengawal selia linear menghilangkan tenaga yang berlebihan sebagai haba.Dalam aplikasi kuasa tinggi, pembentukan haba ini boleh menjadi penting, memerlukan komponen penyejukan tambahan seperti sinki haba.Penyelesaian yang lebih efisien adalah penukar buck, sejenis pengatur bertukar DC-DC.Tidak seperti pembahagi perintang atau pengawal selia linear, penukar buck tidak hanya menghilangkan tenaga yang berlebihan, mereka secara aktif menukar voltan berlebihan ke dalam kuasa yang boleh digunakan.Dengan cepat menghidupkan dan mematikan, penukar ini mengawal voltan output dengan cekap sambil meminimumkan kehilangan haba.Mereka berguna dalam peranti berkuasa bateri dan aplikasi lain di mana kecekapan tenaga adalah keutamaan.

Penukaran voltan penapisan dari 12v dc hingga 6v dc

Mengurangkan bekalan 12V DC ke output 6V yang stabil boleh dilakukan dengan menggunakan teknik yang berbeza, masing-masing dengan trade-off dalam ketepatan, kecekapan, dan kerumitan.Pembahagi voltan berasaskan perintang menawarkan pendekatan yang mudah, tetapi kebolehpercayaannya sangat bergantung pada kestabilan beban yang berkaitan.Untuk hasil yang lebih konsisten, pengawal selia voltan dan penukar wang memberikan kawalan dan kecekapan yang lebih baik.

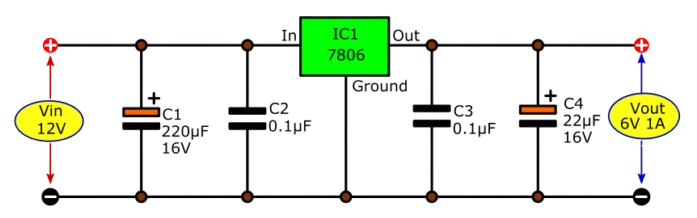

Rajah 11. 12V hingga 6V Penukaran menggunakan pengawal selia LM7806

Litar pembahagi voltan asas terdiri daripada dua perintang yang disambungkan dalam siri antara bekalan dan tanah 12V.Voltan output diambil dari titik tengah di antara mereka, di mana perintang memecah voltan input berdasarkan nilai rintangan mereka.Untuk mendapatkan output 6V, dua perintang nilai yang sama (mis., 10kΩ setiap satu) boleh digunakan.Perintang pertama menghubungkan ke sumber 12V, manakala yang kedua menghubungkan ke tanah.Oleh kerana kedua -dua perintang mempunyai rintangan yang sama, voltan membahagikan sama, menghasilkan 6V pada titik tengah.Walaupun kaedah ini mudah dilaksanakan, ia tidak secara aktif mengawal voltan.Jika beban yang disambungkan ke output berbeza -beza dalam rintangan, voltan pada titik tengah akan turun naik juga.Ketidakstabilan ini menjadikan pembahagi berasaskan perintang tidak sesuai untuk litar yang memerlukan kawalan voltan yang tepat atau mereka yang mempunyai keadaan beban yang berubah.

Bagi aplikasi yang memerlukan output 6V yang mantap, pengawal selia voltan atau penukar buck menyediakan penyelesaian yang lebih dipercayai daripada pembahagi voltan mudah.Pengawal selia laras LM317 adalah pengawal selia linear yang boleh dikonfigurasi untuk mengeluarkan tepat 6V sementara secara automatik mengimbangi turun naik dalam voltan input dan arus beban.Tidak seperti pembahagi voltan, ia memastikan output yang stabil, walaupun ia menghilangkan kuasa yang berlebihan sebagai haba, yang mungkin memerlukan penyejukan tambahan dalam aplikasi kuasa tinggi.Pengatur voltan 6V yang berdedikasi menawarkan output tetap tanpa memerlukan pelarasan manual, menjadikannya sesuai untuk aplikasi yang memerlukan peraturan voltan yang tepat tanpa penalaan halus.Sebagai alternatif, penukar buck (pengatur beralih langkah ke bawah) menyediakan cara yang cekap untuk menurunkan voltan dengan menggunakan teknik penukaran dan bukannya menghilangkan tenaga yang berlebihan sebagai haba.Kaedah penukaran ini meningkatkan kecekapan, menjadikan penukar wang berguna untuk sistem berkuasa bateri dan aplikasi lain di mana meminimumkan haba dan kehilangan kuasa adalah penting.

Teknik pengurangan voltan 24V hingga 5V

Menukar sumber kuasa 24V ke output 5V yang stabil boleh dilakukan dengan menggunakan teknik yang berbeza, masing -masing dengan kelebihan dan kelemahannya sendiri.Walaupun pembahagi voltan berasaskan perintang memberikan pendekatan yang mudah, ia datang dengan batasan kestabilan dan kecekapan.Bagi aplikasi yang memerlukan kawalan voltan yang tepat, penyelesaian yang lebih dipercayai seperti penukar dc-dc buck atau pengawal selia beralih menawarkan prestasi yang lebih baik.Litar pembahagi voltan mengurangkan voltan menggunakan dua perintang dalam siri, dengan voltan output yang diambil dari persimpangan di antara mereka.Nilai rintangan menentukan bagaimana voltan input dipecah.

Sebagai contoh, untuk menurunkan 24V hingga 5V, persediaan tipikal mungkin menggunakan perintang 190Ω dalam siri dengan perintang 50Ω.Dalam konfigurasi ini:

• Perintang 190Ω jatuh sebahagian besar voltan (dari 24V hingga ke voltan titik tengah).Oleh kerana ia menghilangkan kuasa, ia harus dinilai sekurang -kurangnya 2W untuk mengelakkan terlalu panas.

• Perintang 50Ω jatuh voltan yang tinggal untuk memberikan output 5V yang diperlukan.Ia juga memerlukan penarafan kuasa yang sesuai, biasanya 0.6W atau lebih tinggi, untuk mengendalikan pelesapan tenaga dengan selamat.

Walaupun persediaan ini secara matematik menyediakan voltan yang betul, ia mempunyai batasan yang serius dalam aplikasi praktikal.Pembahagi berasaskan perintang tidak secara aktif mengawal voltan, ia secara pasif mengedarkan kuasa berdasarkan nilai rintangan.Jika beban yang disambungkan ke perubahan output, voltan di persimpangan akan berubah -ubah, menjadikan litar tidak boleh dipercayai untuk menggerakkan elektronik sensitif seperti mikrokontroler atau sensor ketepatan.

Untuk output 5V yang stabil dan cekap tenaga, penukar DC-DC Buck menyediakan penyelesaian yang jauh lebih baik.Tidak seperti pembahagi perintang, penukar Buck secara aktif mengawal voltan dengan beralih pada frekuensi tinggi dan cekap menukar tenaga yang berlebihan daripada menghilangkannya sebagai haba.Ini memastikan voltan output yang konsisten, walaupun voltan input berbeza -beza atau perubahan beban.Untuk aplikasi yang menuntut kestabilan voltan yang tepat, pengawal selia penukaran 5V yang berdedikasi adalah satu lagi pilihan yang berkesan.Pengawal selia ini secara automatik menyesuaikan diri dengan turun naik dalam voltan input dan arus beban, memastikan bekalan 5V yang tetap dan boleh dipercayai.Ini menjadikan mereka sesuai untuk litar yang memerlukan kawalan voltan yang ketat, seperti sistem tertanam dan peranti komunikasi.

Mengurangkan voltan dari 12V hingga 9V menggunakan perintang

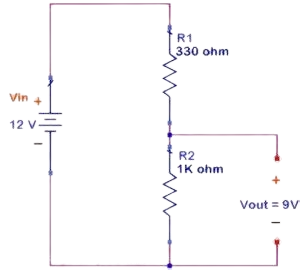

Rajah 12. 12V hingga 9V pembahagi voltan menggunakan perintang

Mengurangkan sumber kuasa 12V ke 9V menggunakan perintang memerlukan pengiraan yang teliti untuk memastikan pembahagian voltan yang betul.Walaupun pembahagi voltan berasaskan perintang menyediakan cara mudah untuk mencapai matlamat ini, keberkesanannya bergantung kepada kestabilan cabutan semasa litar.Litar pembahagi voltan menurunkan voltan dengan menggunakan dua perintang dalam siri, dengan output yang diambil dari persimpangan di antara mereka.Nilai rintangan yang diperlukan bergantung pada penurunan voltan dan arus mengalir melalui litar.Menggunakan undang -undang OHM, rintangan (r) yang diperlukan untuk penurunan 3V (dari 12V hingga 9V) ditentukan oleh:

di mana v ialah penurunan voltan (3V dalam kes ini) dan saya adalah arus litar dalam amperes.Pengukuran semasa yang tepat diperlukan, kerana jumlah nilai rintangan secara langsung bergantung padanya.Sekiranya perubahan cabutan semasa, voltan output akan berubah -ubah, yang mungkin memberi kesan kepada prestasi litar.Sebaik sahaja nilai rintangan yang diperlukan ditentukan, perintang tunggal atau pelbagai perintang dalam siri boleh digunakan untuk mencapai pengurangan voltan.Perintang tunggal boleh menjatuhkan voltan dalam satu langkah, tetapi ia mesti diberi nilai dengan betul untuk mengendalikan pelesapan kuasa.Konfigurasi perintang siri membolehkan voltan dikurangkan dalam langkah -langkah yang lebih kecil, seperti penurunan pertama dari 12V hingga 11V, kemudian dari 11V hingga 9V.Kaedah ini dapat meningkatkan ketepatan dan kestabilan, terutama dalam kes -kes di mana perintang tunggal mungkin memperkenalkan pelesapan haba yang berlebihan atau output yang tidak stabil.

Pembahagi voltan berasaskan perintang hanya berkesan apabila cabutan semasa kekal malar.Jika beban berbeza -beza, voltan output akan beralih, yang boleh menyebabkan ketidakstabilan dalam litar yang memerlukan tahap voltan yang tepat.Untuk aplikasi di mana output 9V yang stabil ditakrifkan, seperti menghidupkan komponen elektronik sensitif, pengawal voltan atau penukar dc-dc buck adalah alternatif yang lebih baik.Peranti ini secara aktif mengawal voltan, mengimbangi perubahan voltan input dan beban semasa, memastikan output yang konsisten dan boleh dipercayai.Pendekatan yang betul bergantung kepada keperluan litar.Pembahagi voltan berasaskan perintang sesuai untuk aplikasi kuasa rendah dengan beban tetap, di mana turun naik voltan kecil boleh diterima.Pengawal selia voltan menyediakan output 9V yang mantap dan lebih sesuai untuk litar yang memerlukan kestabilan dan ketepatan.Penukar Buck menawarkan kecekapan yang tinggi dan meminimumkan kehilangan kuasa, menjadikannya sesuai untuk aplikasi yang dikendalikan oleh bateri atau sensitif tenaga.

Kesimpulan

Resistor adalah penting untuk mengawal voltan dan arus dalam elektronik.Mereka boleh membantu membahagikan voltan, melindungi komponen, dan menyesuaikan tahap kuasa.Walau bagaimanapun, litar perintang yang mudah tidak semestinya penyelesaian terbaik, terutamanya untuk litar yang memerlukan voltan yang stabil.Dalam kes tersebut, pengawal selia voltan dan penukar DC-DC bekerja lebih baik.Dengan memahami bagaimana resistor berfungsi dan bila menggunakan alternatif, anda boleh merekabentuk litar yang lebih baik dan lebih dipercayai.Panduan ini memberi anda pengetahuan untuk menggunakan perintang dengan betul dan memperbaiki projek elektronik anda.
