Penukar Haba: Prinsip Kerja, Jenis dan Aplikasi

Penukar haba membantu anda memindahkan haba antara cecair untuk mengawal suhu dan meningkatkan kecekapan.Dalam artikel ini, anda akan mempelajari apa itu penukar haba dan cara ia berfungsi secara ringkas.Anda juga akan meneroka jenis utama dan  komponen utama.Di samping itu, anda akan memahami faktor yang mempengaruhi prestasi dan tempat penukar haba biasa digunakan.

Katalog

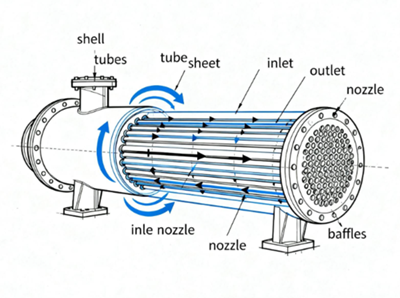

Rajah 1. Gambaran Keseluruhan Penukar Haba

Apa itu Penukar Haba?

Penukar haba ialah peranti yang digunakan untuk memindahkan haba antara dua atau lebih cecair tanpa mencampurkannya.Tujuan utamanya adalah untuk memindahkan tenaga haba daripada cecair panas ke cecair sejuk dengan cekap.Cecair ini boleh menjadi cecair, gas, atau gabungan kedua-duanya, bergantung pada sistem.Penukar haba digunakan secara meluas dalam proses perindustrian, sistem HVAC, dan penjanaan kuasa untuk mengawal suhu.Dengan mendayakan pemindahan haba terkawal, ia membantu meningkatkan kecekapan tenaga dan prestasi sistem.

Bagaimana Penukar Haba Berfungsi?

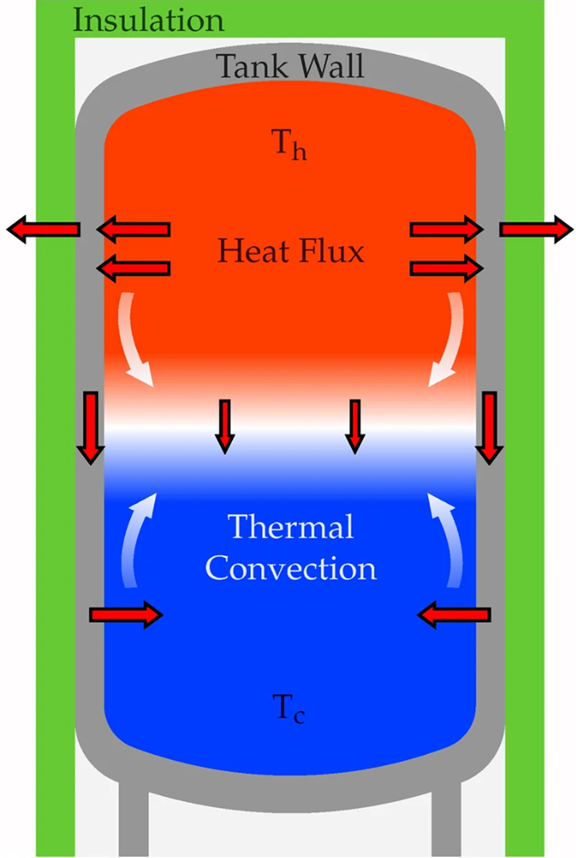

Rajah 2. Pemindahan Haba dan Perolakan dalam Sistem

Penukar haba berfungsi dengan memindahkan haba daripada bendalir bersuhu lebih tinggi ke bendalir bersuhu rendah melalui permukaan pemisah.Haba mula-mula bergerak secara konduksi merentasi dinding pepejal yang memisahkan cecair.Pada masa yang sama, perolakan berlaku dalam setiap cecair semasa ia mengalir, membantu mengagihkan haba secara sama rata.Perbezaan suhu antara cecair mendorong proses pemindahan haba ini secara berterusan.Apabila cecair panas kehilangan tenaga, ia menjadi sejuk, manakala cecair sejuk menyerap tenaga itu dan memanaskan badan.Pergerakan aliran memainkan peranan penting dalam mengekalkan pertukaran haba yang cekap.Proses ini berterusan selagi terdapat perbezaan suhu dan pergerakan bendalir.

Jenis-jenis Penukar Haba

Penukar Haba Shell dan Tiub

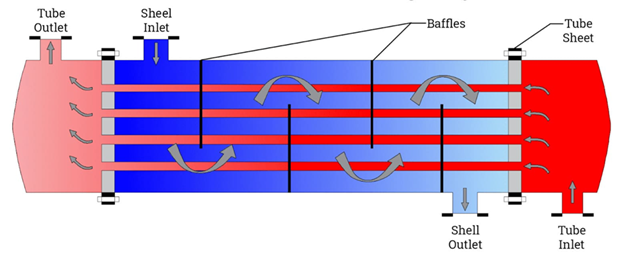

Rajah 3. Rajah Penukar Haba Shell dan Tiub

Penukar haba cengkerang dan tiub ialah jenis yang digunakan secara meluas yang terdiri daripada sekumpulan tiub yang disertakan di dalam cangkerang silinder.Satu bendalir mengalir melalui tiub manakala satu lagi mengalir mengelilingi tiub di dalam cangkerang.Haba dipindahkan melalui dinding tiub apabila bendalir bergerak dalam laluan yang berasingan.Sekat di dalam cangkerang membimbing aliran dan meningkatkan kecekapan pemindahan haba.Reka bentuk ini tahan lama dan sesuai untuk aplikasi tekanan tinggi dan suhu tinggi.Ia biasanya digunakan dalam loji kuasa, kilang penapisan minyak, dan industri kimia.Walau bagaimanapun, ia boleh bersaiz lebih besar dan memerlukan lebih banyak ruang berbanding reka bentuk padat.

Penukar Haba Plat

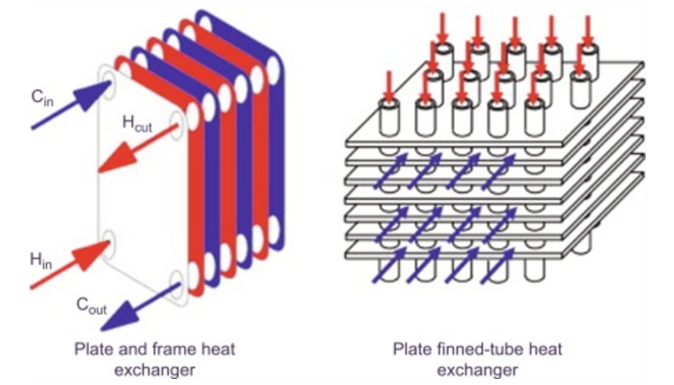

Rajah 4. Reka Bentuk Penukar Haba Plat

Penukar haba plat ialah peranti padat yang menggunakan berbilang plat logam nipis untuk memindahkan haba antara cecair.Cecair mengalir dalam saluran berselang-seli yang dibentuk oleh plat, membenarkan sentuhan rapat tanpa bercampur.Reka bentuk ini mencipta kawasan permukaan yang besar, yang meningkatkan kecekapan pemindahan haba.Corak aliran biasanya menggalakkan pergolakan, meningkatkan pertukaran haba.Ia biasanya digunakan dalam sistem HVAC, pemprosesan makanan, dan penyejukan.Penukar haba plat mudah dibersihkan dan diselenggara kerana struktur modularnya.Walau bagaimanapun, ia mungkin tidak sesuai untuk aplikasi tekanan yang sangat tinggi.

Penukar Haba Disejukkan Udara

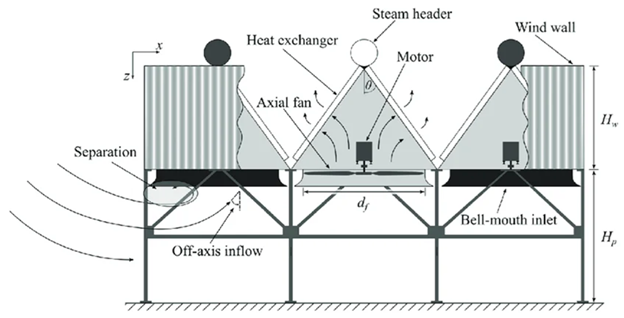

Rajah 5. Sistem Penukar Haba Sejuk Udara

Penukar haba yang disejukkan udara menggunakan udara ambien dan bukannya air atau cecair untuk penyejukan.Ia terdiri daripada tiub bersirip dan kipas besar yang meniup udara ke seluruh permukaan untuk mengeluarkan haba.Sirip meningkatkan luas permukaan, membantu memindahkan haba dengan lebih berkesan ke udara.Apabila cecair panas mengalir melalui tiub, haba dibebaskan ke udara sekeliling.Sistem ini biasanya digunakan dalam loji kuasa, kemudahan petrokimia dan lokasi terpencil.Ia berguna apabila air terhad atau tidak tersedia.Walau bagaimanapun, prestasi mereka bergantung pada suhu udara dan keadaan persekitaran.

Penukar Haba Paip Berganda

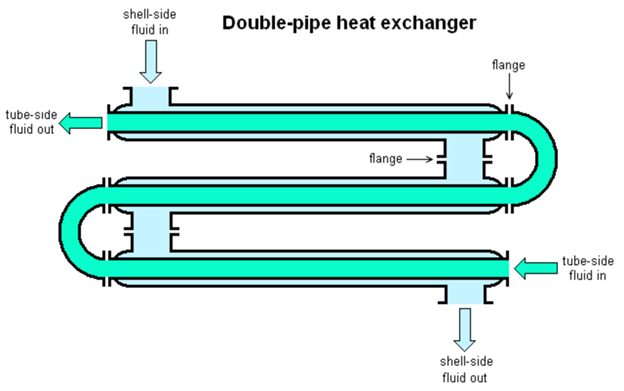

Rajah 6. Susun Atur Penukar Haba Paip Berganda

Penukar haba paip berganda ialah reka bentuk ringkas yang menggunakan satu paip yang diletakkan di dalam paip lain.Satu bendalir mengalir melalui paip dalam manakala satu lagi mengalir melalui paip luar.Pemindahan haba berlaku melalui dinding yang memisahkan kedua-dua cecair.Aliran boleh disusun secara selari atau aliran balas untuk meningkatkan kecekapan.Reka bentuk ini mudah dipasang dan diselenggara kerana strukturnya yang ringkas.Ia biasanya digunakan dalam aplikasi berskala kecil dan berkapasiti rendah.Walau bagaimanapun, ia tidak sesuai untuk sistem perindustrian besar kerana kawasan permukaan yang terhad.

Penukar Haba Tiub Bersirip

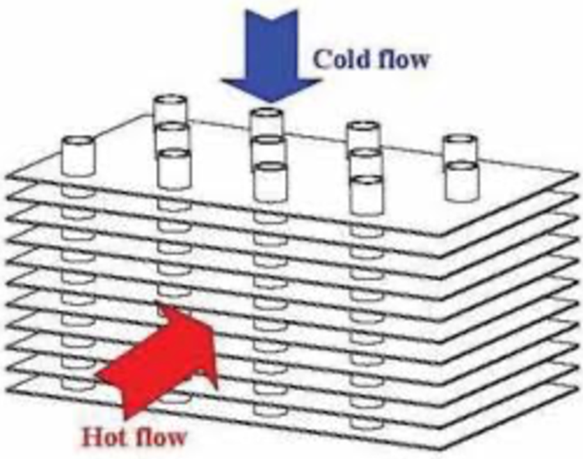

Rajah 7. Reka Bentuk Penukar Haba Tiub Bersirip

Penukar haba tiub bersirip menggunakan permukaan lanjutan yang dipanggil sirip untuk meningkatkan pemindahan haba.Sirip ini dilekatkan pada tiub untuk menambah luas permukaan yang terdedah kepada bendalir sekeliling.Apabila bendalir mengalir melalui tiub, haba dipindahkan ke sirip dan kemudian ke persekitaran luaran.Reka bentuk ini amat berkesan apabila satu bendalir mempunyai keupayaan pemindahan haba yang rendah, seperti udara.Ia biasanya digunakan dalam radiator, penghawa dingin, dan sistem penyejukan industri.Luas permukaan yang meningkat membantu meningkatkan kecekapan keseluruhan tanpa meningkatkan saiz dengan ketara.Walau bagaimanapun, sirip boleh mengumpul habuk dan mungkin memerlukan pembersihan biasa.

Komponen Penukar Haba

tiub - Tiub membawa salah satu cecair kerja melalui penukar haba.Mereka menyediakan permukaan di mana pemindahan haba berlaku antara cecair.Susunan mereka membantu mengawal arah aliran dan kecekapan pertukaran haba.

Pinggan - Plat mencipta saluran yang memisahkan cecair sambil membenarkan pemindahan haba.Ia nipis untuk memaksimumkan sentuhan permukaan dan meningkatkan kecekapan.Plat biasanya digunakan dalam reka bentuk penukar haba padat.

Shell - Cangkang ialah selongsong luar yang menyatukan komponen dalaman.Ia mengarahkan aliran bendalir di sekeliling tiub atau permukaan dalaman.Ia juga menyediakan sokongan struktur dan pembendungan.

sirip - Sirip ialah permukaan yang dipanjangkan ditambah untuk meningkatkan kawasan pemindahan haba.Mereka membantu meningkatkan pelesapan haba, terutamanya apabila udara terlibat.Sirip biasanya digunakan dalam sistem penyejuk udara.

Pengepala- Pengepala mengedarkan bendalir sama rata ke dalam berbilang tiub atau saluran.Mereka memastikan aliran yang konsisten merentasi penukar haba.Pengedaran yang betul membantu mengekalkan pemindahan haba yang cekap.

Bahan yang Digunakan dalam Penukar Haba

Tembaga - Kuprum mempunyai kekonduksian terma yang sangat baik, menjadikannya sesuai untuk pemindahan haba yang cekap.Ia digunakan secara meluas dalam HVAC dan sistem penyejukan.Ia juga mudah dibentuk dan bergabung dalam pembuatan.

aluminium - Aluminium ringan dan mempunyai sifat pemindahan haba yang baik.Ia biasanya digunakan dalam penukar haba yang disejukkan udara dan automotif.Rintangan kakisannya menjadikannya sesuai untuk kegunaan luaran.

Keluli Tahan Karat - Keluli tahan karat menawarkan kekuatan tinggi dan rintangan kakisan.Ia sesuai untuk persekitaran yang keras dan aplikasi kimia.Ia biasanya digunakan di mana ketahanan diperlukan.

Keluli Karbon - Keluli karbon adalah kuat dan kos efektif untuk aplikasi perindustrian.Ia digunakan dalam sistem di mana kakisan kurang membimbangkan.Ia menyediakan sokongan struktur yang baik untuk unit besar.

titanium - Titanium sangat tahan terhadap kakisan, terutamanya dalam air laut.Ia digunakan dalam persekitaran marin dan sangat menghakis.Walaupun mahal, ia memberikan hayat perkhidmatan yang panjang.

Faktor Prestasi Penukar Haba

Pekali Pemindahan Haba - Faktor ini mengukur betapa mudahnya haba bergerak antara cecair.Pekali yang lebih tinggi bermakna kecekapan pemindahan haba yang lebih baik.Ia bergantung pada sifat bendalir dan keadaan permukaan.

Perbezaan Suhu - Lebih besar perbezaan suhu, lebih cepat pemindahan haba berlaku.Perbezaan ini memacu keseluruhan proses pertukaran haba.Mengekalkan kecerunan yang stabil meningkatkan prestasi.

Kadar Aliran - Kadar alir mempengaruhi seberapa cepat haba dibawa pergi atau dibekalkan.Kadar aliran yang lebih tinggi boleh meningkatkan pemindahan haba tetapi boleh meningkatkan penggunaan tenaga.Imbangan yang betul diperlukan untuk kecekapan.

Penurunan Tekanan - Penurunan tekanan merujuk kepada rintangan yang dihadapi oleh bendalir semasa aliran.Penurunan tekanan tinggi boleh mengurangkan kecekapan sistem dan meningkatkan penggunaan tenaga.Ia mesti dikawal dalam reka bentuk.

Kawasan Permukaan - Kawasan permukaan yang lebih besar membolehkan lebih banyak haba dipindahkan.Reka bentuk sering meningkatkan kawasan menggunakan sirip atau plat.Ini meningkatkan keberkesanan sistem secara keseluruhan.

Kelebihan dan Kekurangan Penukar Haba

Kelebihan Penukar Haba

• Meningkatkan kecekapan tenaga dalam sistem

• Mengurangkan kos operasi

• Menyokong kawalan suhu

• Berfungsi dengan jenis cecair yang berbeza

• Meningkatkan kebolehpercayaan proses

• Digunakan secara meluas dalam banyak industri

Kelemahan Penukar Haba

• Boleh mahal untuk dipasang

• Memerlukan penyelenggaraan berkala

• Fouling boleh mengurangkan kecekapan

• Sistem yang besar memerlukan lebih banyak ruang

• Prestasi bergantung pada keadaan

• Kebocoran mungkin berlaku dari semasa ke semasa

Aplikasi Penukar Haba

1. Sistem HVAC

Penukar haba digunakan dalam sistem pemanasan, pengudaraan, dan penghawa dingin untuk mengawal suhu dalaman.Mereka membantu memindahkan haba antara aliran udara atau cecair untuk mengekalkan keselesaan.Ini meningkatkan kecekapan tenaga dalam bangunan.Mereka biasanya ditemui dalam penghawa dingin dan unit pemanas.

2. Penjanaan Kuasa

Dalam loji kuasa, penukar haba digunakan untuk menukar air kepada sistem wap dan sejuk.Mereka memainkan peranan penting dalam pengeluaran tenaga dan pengurusan haba.Pemindahan haba yang cekap meningkatkan prestasi keseluruhan loji.Mereka digunakan dalam dandang dan pemeluwap.

3. Industri Automotif

Kenderaan menggunakan penukar haba seperti radiator dan intercooler.Komponen ini membantu mengawal suhu enjin dan meningkatkan prestasi.Mereka mengelakkan terlalu panas dan meningkatkan hayat enjin.Ia digunakan dalam sistem automotif moden.

4. Pemprosesan Kimia

Penukar haba digunakan untuk mengawal suhu semasa tindak balas kimia.Mereka membantu mengekalkan keadaan operasi yang selamat dan stabil.Kawalan suhu yang betul meningkatkan kualiti produk.Mereka digunakan secara meluas dalam loji kimia.

5. Industri Minyak dan Gas

Dalam penapisan minyak, penukar haba menguruskan suhu semasa pemprosesan dan penapisan.Mereka membantu meningkatkan kecekapan dan mengurangkan pembaziran tenaga.Ia digunakan dalam kedua-dua operasi huluan dan hiliran.Peranan mereka adalah kritikal dalam pengeluaran berskala besar.

6. Industri Makanan dan Minuman

Penukar haba digunakan untuk pempasteuran dan kawalan suhu.Mereka memastikan keselamatan makanan dengan mengekalkan keadaan pemanasan dan penyejukan yang betul.Ini membantu mengekalkan kualiti produk dan jangka hayat.Ia biasanya digunakan dalam pemprosesan tenusu dan minuman.

Kesimpulan

Penukar haba memainkan peranan penting dalam menggerakkan tenaga haba dengan cekap antara cecair sambil memastikan sistem stabil dan produktif.Prestasi mereka bergantung pada jenis reka bentuk, komponen dalaman, pemilihan bahan, dan faktor seperti perbezaan suhu, kadar aliran dan luas permukaan.Jenis penukar haba yang berbeza sesuai dengan keadaan operasi yang berbeza, daripada unit HVAC padat kepada sistem perindustrian yang besar.Dengan pelbagai aplikasinya, penukar haba kekal penting untuk kecekapan tenaga, kawalan suhu dan operasi yang boleh dipercayai.
