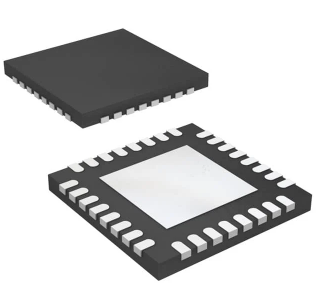

Meneroka TCA6424ArgJR: Ciri -ciri, Kes Gunakan, dan Lembaran Datasim Teknikal

The Texas Instruments TCA6424ArgJR adalah expander I/O 24-bit yang kuat dan fleksibel, direkayasa untuk mengintegrasikan dengan lancar dengan sistem I2C dan SMBUS.Artikel ini meneroka ciri-ciri utamanya, spesifikasi teknikal, dan aplikasi yang luas, menunjukkan bagaimana ia memudahkan komunikasi antara mikrokontroler dan peranti periferal.Dengan membolehkan pengurusan operasi I/O yang cekap, TCA6424ArgJR membantu anda meningkatkan prestasi sistem, mengurangkan kerumitan, dan mencapai penyelesaian kos efektif.Dengan sokongannya untuk pelbagai protokol dan fungsi yang boleh dikonfigurasikan, expander ini merupakan alat yang diperlukan untuk membangunkan sistem elektronik yang inovatif dan boleh dipercayai dalam landskap teknologi dinamik hari ini.

Katalog

Gambaran keseluruhan TCA6424ArgJR

The TCA6424ARGJR, yang dibangunkan oleh Texas Instruments, berfungsi sebagai expander I/O yang fleksibel yang menghubungkan dengan mikrokontroler melalui antara muka I2C.Dengan kapasiti operasinya yang merangkumi pelbagai voltan yang luas dari 1.65V hingga 5.5V untuk kedua-dua sambungan P-Port dan SDA/SCL, ia menawarkan keserasian yang luas di pelbagai sistem.Kesesuaian yang luas ini membolehkan peranti dilaksanakan dalam pelbagai aplikasi, dari elektronik asas ke sistem kawalan yang lebih rumit yang digunakan dalam persekitaran perindustrian.

Atribut-atribut yang diketengahkan oleh TCA6424ArgJR adalah penggunaan semasa yang minimum 1μA, yang berfaedah untuk senario kuasa rendah, membantu pemeliharaan tenaga.Output mengganggu saluran terbuka, memainkan peranan utama dalam komunikasi yang cekap, dengan segera memberitahu mikrokontroler mengenai sebarang perubahan status.Kehadiran pilihan input reset meningkatkan kebolehpercayaan sistem dengan menawarkan kaedah mudah untuk dimulakan semula apabila diperlukan.Tetapan konfigurasi yang disesuaikan yang menyediakan kawalan fleksibel, memenuhi pelbagai aplikasi, dari elektronik pengguna sehari -hari ke sistem automasi lanjutan.

Ciri -ciri

Ciri	Penerangan
24-bit I/O Expander	Menyediakan 24 pin input/output tambahan yang dikawal melalui Protokol I2C atau SMBUS.
Voltan operasi	Menyokong 1.65V hingga 5.5V pada kedua-dua p-port dan sisi SDA/SCL, Memastikan keserasian dengan pelbagai tahap voltan dan peranti.
Arus siap sedia rendah	Hanya menggunakan 1 μA dalam mod siap sedia, memelihara kuasa dan Memperluas hayat bateri.
Output gangguan terbuka	Menandakan mikrokontroler mengenai perubahan input atau ralat keadaan.
Tetapkan semula input	Membolehkan menetapkan semula ke keadaan lalai melalui luaran isyarat.
Daftar Konfigurasi	Tetapan yang boleh diprogramkan untuk arah pin, polariti, dan keadaan output.
Pakej	Datang dalam pakej UQFN-32, menawarkan jejak kecil dan profil rendah.
Aplikasi	Sesuai untuk Pad kekunci, LED, dan Kawalan GPIO, Meningkatkan fungsi mikrokontroler dan fleksibiliti.

Spesifikasi Teknikal

Jenis	Parameter
Status kitaran hayat	Aktif (dikemas kini terakhir: 1 hari yang lalu)
Masa memimpin kilang	6 minggu
Penyaduran kenalan	Emas
Jenis pemasangan	Permukaan gunung
Pakej / kes	32-ufqfn pad terdedah
Permukaan gunung	Ya
Bilangan pin	32
Berat	59.987591 mg
Bilangan I/OS	24
Suhu operasi	-40 ° C ~ 85 ° C.
Pembungkusan	Pita & Reel (TR)
Kod JESD-609	E4
Kod PBFree	Ya
Status bahagian	Aktif
Tahap Sensitiviti Kelembapan (MSL)	1 (tidak terhad)
Bilangan penamatan	32
Kod ECCN	Telinga99
Kod HTS	8542.39.00.01
Voltan - bekalan	1.65V ~ 5.5V
Kedudukan terminal	Quad
Suhu reflow puncak (CEL)	260
Voltan bekalan	3.3v
Nombor bahagian asas	TCA6424
Kiraan pin	32
Jenis output	Tarik tarik
Bekalan kuasa	2/5v
Antara muka	I2C, SMBUS
Bilangan pelabuhan	3
Semasa output	25mA
Bilangan bit	24
Kekerapan jam	400kHz
Membekalkan Max semasa	0.03mA
Output mengganggu	Ya
Semasa - sumber output/tenggelam	10mA 25mA
Ciri -ciri	Por
Ketinggian	600μm
Panjang	5mm
Lebar	5mm
Ketebalan	0m
Mencapai svhc	Tiada SVHC
Pengerasan radiasi	Tidak
Status ROHS	Mematuhi ROHS3
Memimpin percuma	Memimpin percuma

Model CAD

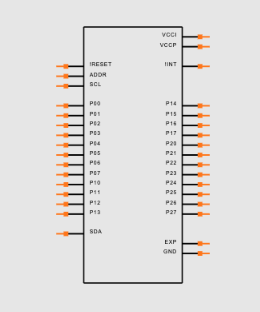

Simbol

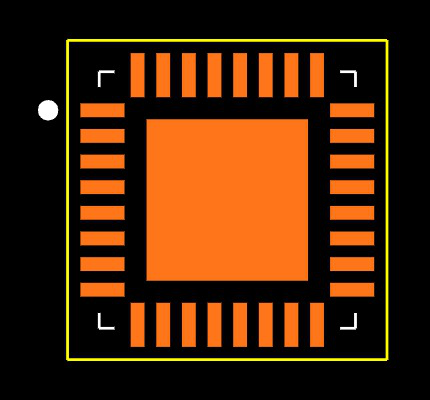

Jejak

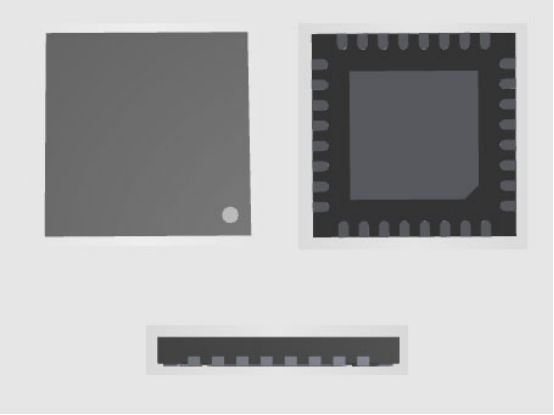

Perwakilan struktur 3D

Komponen alternatif

Nombor bahagian	Penerangan	Pengilang
TCA6424ARSMR	24 I/O, Tujuan Umum PIA, QCC32, QFN-32	Texas Instruments

Aplikasi

Melancarkan susun atur matriks pad kekunci

TCA6424ARGJR I/O Expander menawarkan pendekatan yang diselaraskan untuk merancang susun atur matriks pad kekunci dengan mengurangkan pergantungan pada pin mikrokontroler yang banyak.Kecekapan ini bukan sahaja mengurangkan perbelanjaan yang berkaitan dengan komponen elektronik tetapi juga membuka jalan untuk membuat papan litar yang lebih padat dan teratur.Pada dasarnya, penggunaan I/O yang lebih baik boleh membawa kepada PCB yang lebih kecil, lebih ergonomik, menjadikan mereka pilihan yang menarik untuk bidang yang sentiasa berubah dari alat mudah alih dan boleh dipakai.

Meningkatkan kawalan LED melalui PWM

Apabila menangani kawalan LED, ciri PWM tertanam TCA6424ArGJR membentangkan metodologi yang mahir untuk memanipulasi intensiti dan pengaturan warna dalam penyediaan pencahayaan kompleks.Atribut ini bersinar dalam aplikasi seperti teknologi rumah pintar dan paparan visual transformatif.Kemahiran untuk melakukan peralihan yang anggun dan kesan pencahayaan yang halus, tanpa terlalu banyak menangkis mikrokontroler utama, secara halus memperkayakan pengalaman dan mata anda ke arah kaliber produk yang unggul.

Menambah GPIO untuk Senibina Peranti Serbaguna

TCA6424ARGJR meningkatkan keupayaan GPIO, membuka pelbagai saluran sambungan dalam kejuruteraan peranti.Kesesuaian ini adalah luar biasa dalam senario yang disesuaikan, di mana susun atur komponen yang berbeza diperlukan untuk memenuhi keperluan operasi yang unik.Kemudahan yang mana pengusaha I/O menggabungkan ke dalam pelbagai persediaan membuka kemungkinan kemungkinan inovatif dalam domain seperti IoT dan Automasi Perindustrian, di mana potensi perubahan dan pengembangan adalah kunci.Memandangkan ini, membayangkan bagaimana teknologi ini dapat merangsang lebih banyak prototaip cecair adalah menarik, memupuk pelarasan pantas sebagai tindak balas kepada pandangan pasaran dan keinginan pengguna yang berkembang.

Pengilang

Texas Instruments terkenal dengan inovasi semikonduktornya, terus meningkatkan status yang dihormati dengan pelbagai produk yang meningkatkan prestasi dan kecekapan di pelbagai industri.Semangat yang bersemangat untuk inovasi bersinar dalam penciptaan penyelesaian semikonduktor revolusioner, menangani keperluan aplikasi dari elektronik pengguna ke sistem automotif.Komitmen mereka terhadap penggunaan kuasa rendah dan reka bentuk kecekapan tinggi sejajar dengan panggilan yang semakin meningkat untuk teknologi mesra alam.Mendapatkan pandangan dari projek -projek di luar sempadan akademik sering menawarkan anda pemahaman yang bermakna tentang aplikasi praktikal.Anda sering boleh memilih komponen Texas Instruments untuk meningkatkan ketahanan dan kebolehpercayaan peranti elektronik, terutamanya dalam bidang penjagaan kesihatan dan tenaga boleh diperbaharui.

Unsur -unsur yang boleh dibandingkan

Nombor bahagian	Pengilang	Pakej / kes	Bilangan pin	Antara muka	Voltan bekalan	Teknologi	Kod PBFree	Mencapai svhc	Memimpin percuma
TCA6424ARGJR	Texas Instruments	32-ufqfn pad terdedah	32	I2C, SMBUS	3.3 v	CMOS	Ya	Tiada SVHC	Memimpin percuma
MCP23017-E/ml	Teknologi Microchip	Pad terdedah 24-wfqfn	24	I2C, SMBUS	1.8 v	CMOS	Ya	Tiada SVHC	Memimpin percuma
TCA9555RTWR	Texas Instruments	Pad terdedah 24-wfqfn	24	I2C, SMBUS	1.8 v	CMOS	Ya	Tiada SVHC	Memimpin percuma
TCA9535RTWR	Texas Instruments	Pad terdedah 24-wfqfn	24	I2C, SMBUS	1.8 v	CMOS	Ya	Tiada SVHC	Memimpin percuma
TCA6416Arrwr	Texas Instruments	Pad terdedah 28-VQFN	28	I2c	5 v	CMOS	Ya	Tiada SVHC	Memimpin percuma
