EV Powertrain Diterangkan: Cara Ia Berfungsi, Komponen, Jenis dan Aplikasi

Apabila anda memandu kenderaan elektrik (EV), rangkaian kuasa ialah sistem yang menukar tenaga elektrik kepada gerakan.Dalam artikel ini, anda akan mempelajari apa itu powertrain EV, cara ia berfungsi dan bahagian penting yang menjadikannya berfungsi dengan cekap.Anda juga akan memahami perbezaan antara sistem 400V dan 800V dan cara ia mempengaruhi prestasi dan pengecasan.Selain itu, anda akan meneroka pelbagai jenis rangkaian kuasa EV, bersama dengan faedah, had dan kegunaan biasa mereka.

Katalog

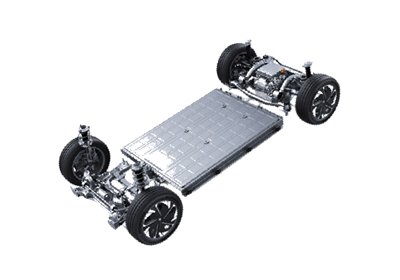

Rajah 1. Gambaran Keseluruhan Sistem EV Powertrain

Apakah itu EV Powertrain?

Powertrain EV ialah sistem yang menukar tenaga elektrik kepada gerakan mekanikal untuk memandu kenderaan.Ia berfungsi sebagai mekanisme teras yang bertanggungjawab untuk pendorongan dalam kenderaan elektrik.Daripada bergantung pada pembakaran bahan api, ia menggunakan tenaga elektrik yang disimpan untuk menjana pergerakan dengan cekap.Powertrain EV memastikan pecutan lancar, kelajuan terkawal dan operasi kenderaan yang boleh dipercayai.Ia direka untuk menghantar kuasa terus ke roda dengan kehilangan tenaga yang minimum.Tujuan utamanya adalah untuk membolehkan prestasi pemanduan yang bersih, cekap dan responsif.

Bagaimana EV Powertrain Berfungsi?

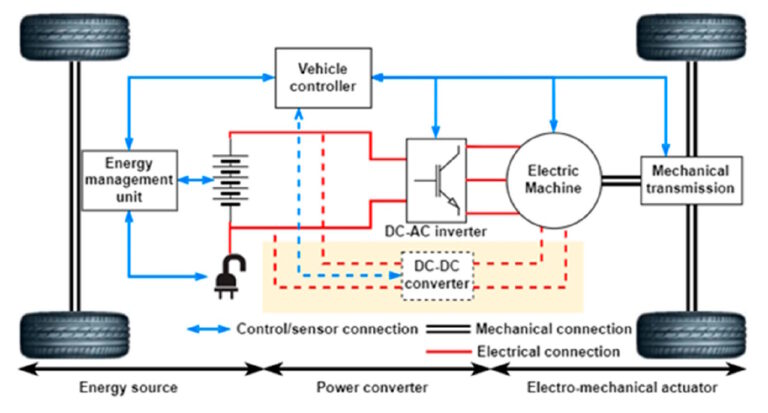

Rajah 2. Prinsip Kerja EV Powertrain

Powertrain EV berfungsi dengan memindahkan tenaga elektrik yang disimpan ke dalam gerakan yang boleh digunakan melalui proses aliran tenaga terkawal.Tenaga bermula sebagai arus terus yang disimpan dalam bateri dan dikawal sebelum ditukar kepada bentuk yang sesuai untuk gerakan memandu.Penukaran ini membolehkan sistem menyampaikan kuasa tepat berdasarkan input pemacu.Apabila tenaga bergerak melalui sistem, ia sentiasa dilaraskan untuk memadankan keperluan kelajuan dan tork.

Tenaga yang ditukar kemudiannya digunakan untuk mencipta daya putaran yang memusingkan roda kenderaan.Sistem kawalan menguruskan proses ini untuk memastikan pecutan lancar dan operasi yang cekap.Semasa nyahpecutan, beberapa tenaga gerakan boleh dialihkan semula ke dalam sistem untuk meningkatkan kecekapan keseluruhan.Aliran tenaga berterusan ini membolehkan prestasi kenderaan yang konsisten dalam keadaan pemanduan yang berbeza.

Seni Bina Powertrain 400V lwn. 800V

Seni bina powertrain 400V dan 800V merujuk kepada tahap voltan yang digunakan dalam sistem kenderaan elektrik.Seni bina ini menentukan cara tenaga elektrik diagihkan dan digunakan dalam kenderaan.Sistem 400V ialah standard tradisional yang digunakan dalam kebanyakan EV, manakala sistem 800V mewakili reka bentuk voltan lebih tinggi untuk prestasi yang lebih baik.Perbezaan utama terletak pada bagaimana cekap kuasa dihantar dan diurus.Sistem voltan yang lebih tinggi mengurangkan keperluan semasa untuk output kuasa yang sama.Ini secara langsung memberi kesan kepada kelajuan pengecasan dan kecekapan sistem keseluruhan.

Seni bina 800V membolehkan pengecasan lebih pantas kerana ia boleh mengendalikan tahap kuasa yang lebih tinggi dengan kehilangan haba yang lebih sedikit.Ia juga meningkatkan kecekapan dengan mengurangkan rintangan elektrik dalam sistem.Sebaliknya, sistem 400V lebih banyak tersedia dan kos efektif.Kenderaan yang menggunakan sistem 800V selalunya mencapai prestasi yang lebih baik dan mengurangkan kehilangan tenaga semasa operasi.Walau bagaimanapun, mereka mungkin memerlukan komponen dan infrastruktur yang lebih maju.Kedua-dua seni bina direka untuk memenuhi keperluan prestasi dan kos yang berbeza dalam reka bentuk EV.

Jenis-jenis EV Powertrains

Kenderaan Elektrik Hibrid (HEV)

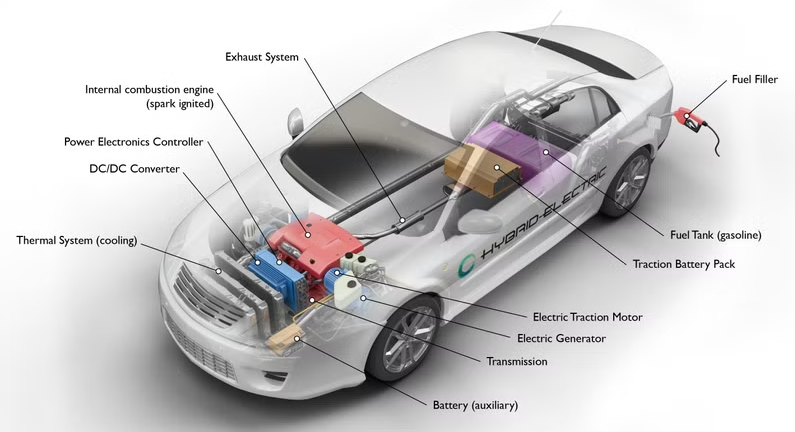

Rajah 3. Rajah Konfigurasi Powertrain HEV

Kenderaan Elektrik Hibrid (HEV) menggunakan kedua-dua enjin pembakaran dalaman dan motor elektrik untuk menggerakkan kenderaan.Ia tidak memerlukan pengecasan luaran kerana bateri dicas secara dalaman semasa operasi.Sistem ini menggabungkan dua sumber tenaga untuk meningkatkan kecekapan keseluruhan.Motor elektrik membantu enjin semasa pecutan dan pemanduan kelajuan rendah.Enjin memberikan kuasa tambahan apabila diperlukan, terutamanya pada kelajuan yang lebih tinggi.Susun atur bersepadu menunjukkan cara kedua-dua sistem berfungsi bersama dalam kenderaan.Jenis powertrain ini biasanya digunakan untuk mengimbangi kecekapan dan prestasi bahan api.

Kenderaan Elektrik Hibrid Pemalam (PHEV)

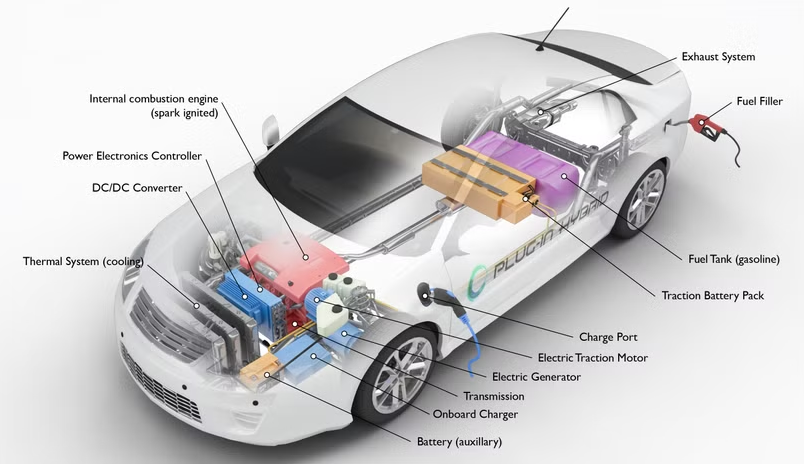

Rajah 4. Rajah Konfigurasi Powertrain PHEV

Kenderaan Elektrik Hibrid Plug-in (PHEV) menggabungkan enjin pembakaran dalaman dengan sistem bateri boleh dicas semula.Tidak seperti hibrid standard, ia boleh dicas menggunakan sumber kuasa luaran.Ini membolehkan kenderaan beroperasi dalam mod elektrik untuk jarak dekat.Enjin digunakan apabila tenaga bateri rendah atau kuasa tambahan diperlukan.Reka bentuk sistem menyerlahkan kedua-dua keupayaan pengecasan dan sumber kuasa dwi.Ia menawarkan fleksibiliti dalam cara tenaga digunakan semasa pemanduan.Jenis rangkaian kuasa ini menyokong kedua-dua pemanduan elektrik dan operasi jarak lanjutan.

Kenderaan Elektrik Bateri (BEV)

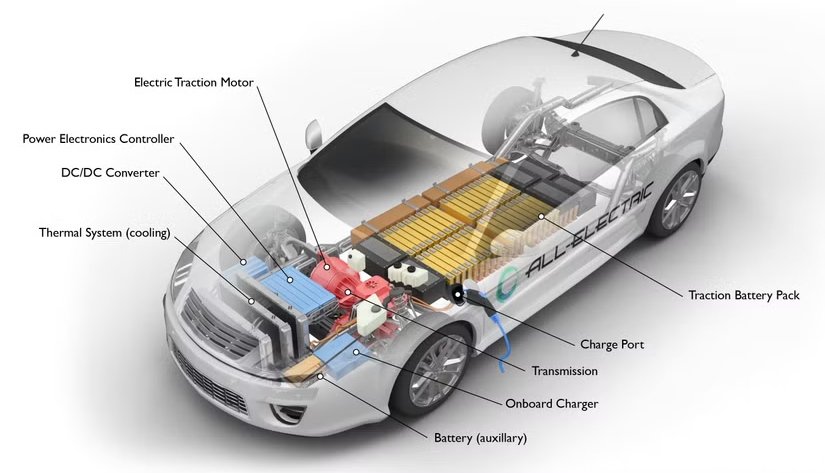

Rajah 5. Rajah Konfigurasi BEV Powertrain

Kenderaan Elektrik Bateri (BEV) dikuasakan sepenuhnya oleh tenaga elektrik yang disimpan dalam pek bateri.Ia tidak menggunakan enjin pembakaran dalaman atau sistem berasaskan bahan api.Kenderaan hanya bergantung pada motor elektrik untuk pendorongan.Susun atur jelas menunjukkan ketiadaan komponen bahan api.Tenaga dibekalkan terus daripada bateri untuk memacu roda.Jenis powertrain ini direka untuk operasi elektrik sepenuhnya.Ia mewakili bentuk mobiliti elektrik yang paling langsung.

Kenderaan Elektrik Sel Bahan Api (FCEV)

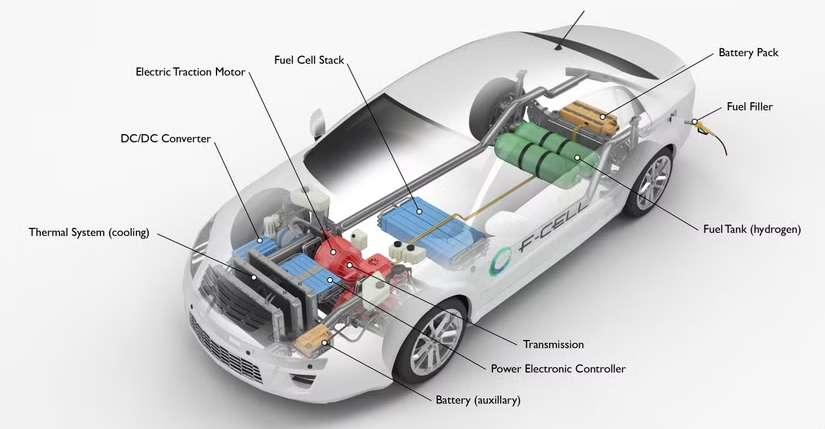

Rajah 6. Rajah Konfigurasi Powertrain FCEV

Kenderaan Elektrik Sel Bahan Api (FCEV) menjana elektrik menggunakan bahan api hidrogen dan bukannya menyimpannya dalam bateri yang besar.Ia menggunakan timbunan sel bahan api untuk menghasilkan tenaga elektrik yang menggerakkan motor.Hidrogen disimpan dalam tangki atas kapal dan dibekalkan kepada sistem mengikut keperluan.Rajah menunjukkan bagaimana sel bahan api berintegrasi dengan komponen elektrik lain.Sistem ini secara berterusan menjana elektrik semasa operasi.Jenis rangkaian kuasa ini memfokuskan pada penjanaan tenaga atas permintaan.Ia membolehkan pemanduan elektrik tanpa bergantung semata-mata pada penyimpanan bateri.

Kenderaan Elektrik Julat Lanjutan (EREV)

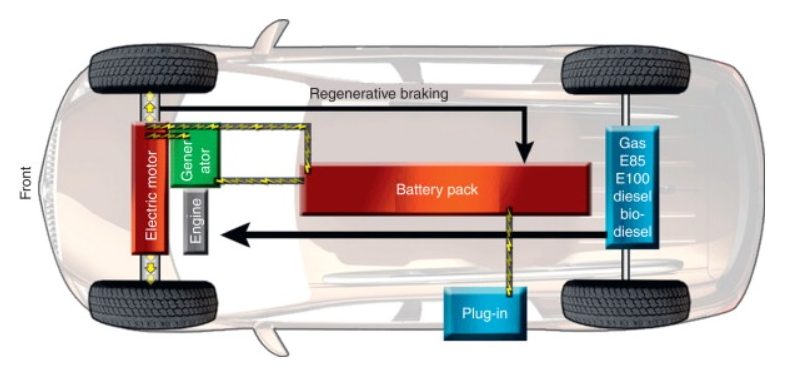

Rajah 7. Rajah Konfigurasi EREV Powertrain

Kenderaan Elektrik Julat Lanjutan (EREV) terutamanya digerakkan oleh motor elektrik dengan sokongan daripada penjana sekunder.Kenderaan ini kebanyakannya beroperasi menggunakan kuasa bateri semasa pemanduan biasa.Apabila paras bateri menjadi rendah, penjana menghasilkan elektrik untuk memanjangkan jarak pemanduan.Susun atur sistem menunjukkan pemisahan yang jelas antara pendorongan dan penjanaan tenaga.Penjana tidak memacu roda secara langsung.Sebaliknya, ia membekalkan tenaga elektrik untuk mengekalkan operasi.Jenis powertrain ini memastikan perjalanan yang lebih lama tanpa bergantung sepenuhnya pada pengecasan.

EV Powertrain lwn Internal Combustion Engine (ICE) Powertrain

Aspek	EV Powertrain	ICE Powertrain
Sumber Tenaga	Bateri elektrik (biasanya sistem 300–800 V)	Petrol atau diesel (ketumpatan tenaga ~12,000 Wj/kg)
Mekanisme Teras	Motor elektrik (90–97% kecekapan)	Dalaman enjin pembakaran (kecekapan 20–40%)
Pelepasan	0 g/km paip ekor CO₂	~100–250 g/km CO₂ (kenderaan penumpang biasa)
Bahagian Bergerak	~20–30 bergerak bahagian dalam drivetrain	~200–2,000 bahagian bergerak dalam sistem enjin
Tenaga Kecekapan	~85–90% kecekapan pemanduan	~25–35% kecekapan pemanduan
Tahap Kebisingan	~50–60 dB semasa operasi	~70–90 dB bergantung kepada beban enjin
Penyelenggaraan Selang waktu	Perkhidmatan yang lebih sedikit barang;tiada pertukaran minyak	minyak регуляр berubah setiap ~5,000–10,000 km
Tenaga Penukaran	Elektrik → mekanikal (pemandu terus)	Kimia → haba → mekanikal (kehilangan pelbagai peringkat)
Penghantaran	Kelajuan tunggal gear pengurangan (nisbah ~8:1–10:1)	Pelbagai kelajuan kotak gear (biasa 5–10 gear)
Masa Permulaan	Tork segera (0 ms kelewatan)	Mula enjin kelewatan ~0.5–2 saat
Kehilangan Haba	~10–15% tenaga hilang sebagai panas	~60–75% tenaga hilang sebagai panas
Sistem Bahan Api	Tiada tangki bahan api atau sistem suntikan	Tangki bahan api, pam, penyuntik diperlukan
Penjanaan semula Brek	Pulih ~10–30% tenaga	Tiada tenaga pemulihan
Sistem Kawalan	Elektronik sepenuhnya (ECU + elektronik kuasa)	Mekanikal + kawalan enjin elektronik
mengisi minyak / Masa Mengecas	20–40 min (cepat cas), 6–12 jam (AC)	3–5 minit mengisi minyak

Kelebihan EV Powertrains

• Kecekapan tenaga yang tinggi dengan kerugian yang minimum

• Penyelenggaraan yang rendah kerana bahagian yang bergerak lebih sedikit

• Sifar pelepasan paip semasa operasi

• Pengalaman memandu yang lancar dan senyap

• Tork segera untuk pecutan pantas

• Mengurangkan pergantungan kepada bahan api fosil

Had EV Powertrains

• Kos bateri yang tinggi

• Jarak memandu terhad dalam sesetengah model

• Masa pengecasan lebih lama berbanding mengisi minyak

• Mengecas ketersediaan infrastruktur berbeza-beza

• Kemerosotan bateri dari semasa ke semasa

• Sistem penyimpanan tenaga yang lebih berat

Aplikasi EV Powertrains

1. Kenderaan Penumpang - Powertrain EV digunakan secara meluas dalam kereta untuk pengangkutan peribadi.Mereka menyediakan mobiliti yang bersih dan cekap untuk perjalanan harian.Sistem ini membantu mengurangkan pelepasan bandar dan pencemaran bunyi.Ramai yang menggunakan platform EV untuk kenderaan moden.Aplikasi ini memainkan peranan utama dalam pengangkutan yang mampan.

2. Pengangkutan Awam - Bas elektrik dan sistem transit menggunakan rangkaian kuasa EV untuk pengangkutan bandar.Mereka mengurangkan penggunaan bahan api dan meningkatkan kualiti udara di kawasan bandar.Kenderaan ini beroperasi dengan cekap dalam keadaan trafik berhenti dan pergi.Aplikasi ini menyokong matlamat alam sekitar berskala besar.

3. Kenderaan Komersial - Van dan trak penghantaran menggunakan rangkaian kuasa EV untuk logistik dan pengangkutan barang.Mereka menawarkan kos operasi yang lebih rendah dari semasa ke semasa.Sistem ini sesuai untuk penghantaran jarak dekat dan bandar.Aplikasi ini meningkatkan kecekapan dalam rantaian bekalan.

4. Peralatan Perindustrian - EV powertrains digunakan dalam forklift dan jentera gudang.Mereka menyediakan operasi yang boleh dipercayai dan senyap dalam persekitaran dalaman.Sistem ini mengurangkan pelepasan dalam ruang terkurung.Mereka juga meningkatkan keselamatan dan kecekapan operasi.Aplikasi ini penting dalam industri moden.

5. Kereta Dua Roda dan Mobiliti Mikro - Skuter dan motosikal elektrik menggunakan rangkaian kuasa EV padat.Ia sesuai untuk perjalanan jarak dekat dan mobiliti bandar.Kenderaan ini adalah cekap tenaga dan mudah diselenggara.Mereka menyokong penyelesaian pengangkutan jarak jauh.Aplikasi ini berkembang pesat di bandar-bandar.

6. Kenderaan Luar Lebuhraya dan Khusus - Powertrain EV digunakan dalam kenderaan melombong, mesin pertanian dan peralatan pembinaan.Mereka meningkatkan kecekapan dalam persekitaran yang mencabar.Sistem ini mengurangkan pergantungan bahan api dan pelepasan.Mereka juga menyokong automasi dan sistem kawalan lanjutan.Aplikasi ini mengembangkan penggunaan EV melebihi jalan biasa.

Kesimpulan

Penjana kuasa EV menawarkan cara yang bersih dan cekap untuk menggerakkan kenderaan menggunakan elektrik dan bukannya bahan api.Mereka menggunakan komponen utama seperti bateri, motor dan sistem kawalan untuk memberikan prestasi yang lancar.Reka bentuk dan jenis yang berbeza membolehkan fleksibiliti berdasarkan keperluan kos, julat dan kecekapan.Walaupun terdapat beberapa cabaran, penggunaannya terus berkembang dalam banyak aplikasi.Powertrain EV memainkan peranan penting dalam pengangkutan moden.
