Membangunkan litar pengukuran kapasitansi padat dengan cip PS021

Sensor kapasitif telah merevolusikan bidang pengukuran yang tepat dengan mengubah perubahan halus dalam kapasitans ke dalam data yang boleh dilakukan.Fleksibiliti mereka, ditambah pula dengan resolusi yang luar biasa dan kestabilan suhu, telah menjadikan mereka diperlukan di pelbagai industri.Walau bagaimanapun, mengukur nilai kapasitans di bawah 10 pf memberikan cabaran yang luar biasa disebabkan oleh pengaruh kapasitans yang sesat dan parasit, yang menuntut reka bentuk litar maju dengan sensitiviti yang dipertingkatkan dan julat dinamik.Artikel ini menggali cip PS021 yang inovatif oleh ACAM, penyelesaian canggih yang mentakrifkan semula pengukuran kapasitans melalui penukaran masa ke digital, yang menawarkan ketepatan, kecekapan, dan kebolehsuaian yang tidak dapat ditandingi dalam aplikasi sensor yang pelbagai.

Katalog

Modul pengukuran kapasitans

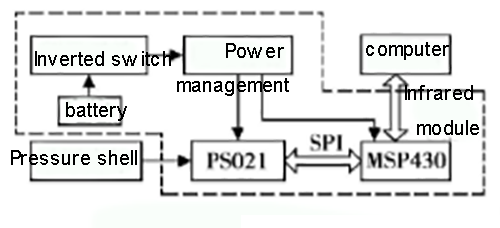

Modul pengukuran mikro-kapasiti adalah peranti padat dan canggih yang direka untuk pengukuran kapasitans yang tepat.Komponen utamanya termasuk sarung tahan tekanan, litar pengurusan kuasa, cip PS021, dan unit mikrokontroler (MCU).Bersama -sama, bahagian -bahagian ini memudahkan pengumpulan dan pemprosesan data yang tepat.

Pada terasnya, modul ini beroperasi dengan menukar kapasitans minit berubah menjadi output digital 16-bit, terima kasih kepada cip PS021.MSP430 MCU memainkan peranan penting dalam menguruskan data ini melalui antara muka SPI, menyimpannya dalam memori flashnya.Setelah diproses, data dihantar ke komputer melalui modul komunikasi inframerah.Hasil akhir dipaparkan secara grafik menggunakan perisian Visual Basic 6.0, menawarkan antara muka yang boleh diakses untuk pemantauan.

Sistem pengurusan kuasa memastikan kecekapan tenaga dengan membekalkan kuasa kepada kedua-dua MSP430 MCU dan cip PS021 dengan cara yang dikawal masa.Ini memastikan prestasi yang optimum sambil meminimumkan penggunaan kuasa, menjadikan modul kedua -duanya boleh dipercayai dan cekap.

Ciri -ciri utama cip PS021

Cip PS021 adalah tulang belakang teknologi modul pengukuran.Ia menggunakan teknologi penukar masa ke digital (TDC) untuk menyampaikan penggunaan kuasa ultra-rendah dan pengukuran ketepatan tinggi.Reka bentuk canggih ini menjadikan cip PS021 sangat serba boleh untuk pelbagai aplikasi, termasuk sensor tekanan, sensor percepatan, dan pengukuran jurang.Beberapa ciri yang paling ketara termasuk:

Keupayaan pengukuran digital yang fleksibel: Ia menyokong pelbagai pengukuran yang luas dengan ketepatan sehingga 22 bit, membolehkan pembacaan terperinci dan tepat.

Komunikasi SPI yang serasi: Cip mudah dihubungkan dengan mikrokontroler atau DSP melalui antara muka SPI, memastikan penghantaran data yang lancar.

Pampasan kapasitans parasit: Litar terbina dalam mengimbangi kesan parasit, meningkatkan kebolehpercayaan pengukuran keseluruhan.

Port Pengukuran Suhu Bersepadu: Ciri ini membolehkan pengumpulan data suhu, yang serius untuk persekitaran sensitif suhu.

Prinsip dan operasi pengukuran

Proses pengukuran modul berakar dalam prinsip elektronik yang tepat, memastikan ketepatan pada setiap langkah.Begini cara ia berfungsi:

Konfigurasi kapasitor: Kapasitor penderiaan (csensor) disambungkan kepada kapasitor rujukan (CREF) melalui perintang, membentuk penapis rendah.

Pengecasan kitaran dan pelepasan: Menggunakan suis analog, cip PS021 bergantian antara pengecasan dan pelepasan kapasitor.Siklus ini direka dengan masa yang sama, memastikan operasi yang konsisten.

TDC ketepatan tinggi PS021 mengukur masa yang diperlukan untuk kapasitor untuk menstabilkan semasa pelepasan.

• Masa pelepasan untuk kapasitor rujukan ditakrifkan sebagai τ1 = rcref.

• Masa pelepasan untuk kapasitor sensor ditakrifkan sebagai τ2 = rcsensor.

• Nisbah masa pelepasan ini (τ2/τ1 = csensor/cref) digunakan untuk mengira kapasitans sensor.

Cip PS021 menerjemahkan nisbah ini ke dalam output digital 16-bit, yang diproses dan disimpan oleh MCU.

Kitaran pengukuran ini berulang secara berterusan, membolehkan pengesanan sebenar perubahan kapasitansi.

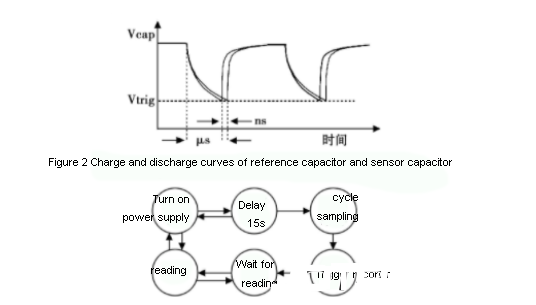

Hubungan antara variasi kapasitans (ΔC) dan peralihan masa pelepasan yang sama (ΔT) digambarkan.Grafik menggambarkan perubahan masa dalam lengkung pelepasan caj kapasitor, di mana perbezaan tahap nanodekond dalam masa mencerminkan perubahan kapasitans halus.Ketepatan ini membolehkan modul untuk mengesan variasi yang sangat sensitif dalam persekitaran penderiaan.

Reka bentuk litar bersepadu untuk sistem

Reka bentuk sistem

Dalam usaha meningkatkan kecekapan tenaga, sistem mengamalkan strategi yang unik: ia tergelincir ke dalam keadaan kuasa rendah selepas memulakan permulaan, hanya kebangkitan apabila merasakan pencetus luaran.Apabila saat ini timbul, ia menjadi aktif terlibat dalam pengumpulan dan pemeliharaan data yang mencerminkan perubahan kapasitans.Data ini direkodkan dalam memori flash kedua -dua pengaktifan sebelumnya dan mengikuti.Kaedah ini, yang diiktiraf secara meluas dalam elektronik, bertujuan untuk memulihara tenaga dengan mendedikasikan aktiviti operasi hanya apabila keadaan memanggilnya.Dengan menggunakan teknik ini, sistem ini dengan bijak menggunakan sumber -sumber, memperluaskan jangka hayat bateri dan memastikan penangkapan data yang tepat -gabungan ketajaman teknikal dan utiliti praktikal.

Modul kawalan

Di tengah -tengah fungsi litar PS021 terletak pergantungannya pada mikrokontroler.Mikrokontroler TI MSP430 yang dipilih menonjolkan keseimbangan yang boleh dipuji antara penggunaan kuasa yang rendah dan memori yang mencukupi, dengan berkesan meningkatkan kecekapan keseluruhan sistem.Ia memainkan peranan penting dalam mengawal komunikasi SPI, menyelaraskan aktiviti PS021, dan menguruskan storan data.Keupayaannya untuk mengendalikan pencetus digital dalaman dan pengekalan data cepat mempamerkan kecenderungannya untuk tugas itu, memudahkan operasi yang lancar dengan hampir tidak ada kelewatan.Ciri-ciri ini mencerminkan selok-belok reka bentuk litar kuasa rendah kontemporari, di mana kecekapan memenuhi keupayaan-tumpuan dua kemajuan teknikal dan ketidakstabilan operasi.

Pengurusan Kuasa

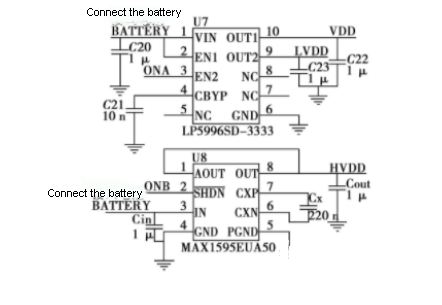

Pengurusan kuasa direalisasikan melalui masa bekalan kuasa modul yang teliti, menggunakan cip LDO dan pam caj untuk mengekalkan tahap voltan yang stabil.Komponen menerima kuasa secara selektif berdasarkan keperluan operasi tertentu, mencapai kecekapan yang tinggi dengan mendapatkan kuasa secara langsung dari bateri apabila diperlukan.Pengagihan kuasa selektif ini menggambarkan strategi lanjutan dalam pengurusan kuasa, mengurangkan penggunaan kuasa yang berlebihan dan memanjangkan hayat elektronik mudah alih.Bagi mereka yang terlibat dengan sistem yang bergantung kepada bateri, menavigasi keseimbangan antara tuntutan kuasa dan prestasi adalah usaha berulang dan dinamik.

Modul bacaan data

Modul inframerah GP2W0116YPS memainkan peranan utama dalam rangka komunikasi data sistem, yang membolehkan penghantaran data rendah ke komputer.Memenuhi piawaian IRDA1.2, ia mencapai kelajuan pemindahan data dari 2.4 kb/s hingga 115.2 kb/s, memastikan komunikasi tanpa wayar yang mantap.

Pembangunan perisian sistem

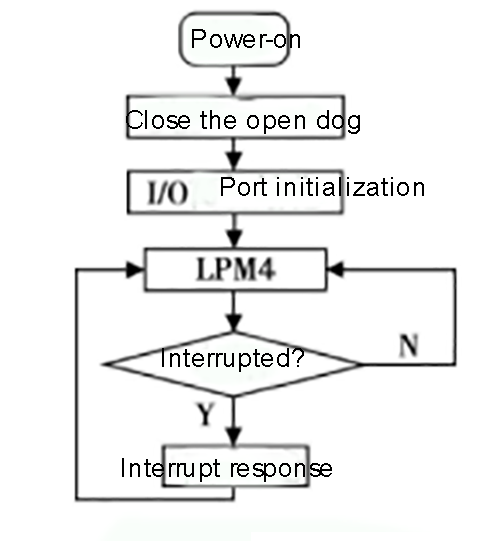

Perisian kawalan menggunakan bahasa C untuk mengawasi pengumpulan dan penghantaran data, menekankan kemudahan pemahaman dan kesesuaian perisian.Pada intinya, gelung yang dominan mengatur pengurusan negara kuasa dan mengendalikan gangguan.Ini menonjolkan usaha merancang sistem yang mengutamakan penggunaan tenaga rendah.

Mengimbangi kebolehbacaan dan mudah alih

Kerajinan perisian di C memberi kuasa kepada anda dengan pengurusan langsung ke atas sumber sistem dan memastikan kebolehsuaian di pelbagai platform perkakasan.Keputusan ini memudahkan pengoptimuman prestasi sambil membolehkan sistem berkembang dengan memajukan teknologi.Pengalaman tangan menunjukkan bahawa struktur kod yang jelas dapat mengurangkan penyelenggaraan yang berterusan, menekankan nilai memberi tumpuan kepada kebolehbacaan semasa proses pembangunan.

• Teknik Pengurusan Kuasa : Dalam senario di mana sistem mesti berfungsi secara berterusan dengan penggunaan tenaga yang minimum, pengurusan kuasa yang cekap menjadi keperluan.Inti perisian kawalan, gelung utama, cemerlang dalam mengawal peralihan antara negara -negara kuasa, yang membawa kepada hayat bateri yang berpanjangan dan kebolehpercayaan sistem yang lebih baik.Di dalam industri, menggabungkan analisis ramalan ke dalam pengurusan kuasa negara diiktiraf sebagai kaedah untuk mengurangkan penggunaan tenaga tanpa mengurangkan prestasi.

• Menavigasi gangguan untuk pengoptimuman sistem: Menjawab gangguan aktif untuk mengekalkan prestasi sistem dan pemprosesan data yang cekap.Senibina harus mengintegrasikan mekanisme yang kuat untuk menangani pelbagai gangguan, memastikan tugas -tugas berbahaya diprioritaskan sementara yang kurang mendesak ditangguhkan.Pelajaran dari penyebaran sistem yang komprehensif menunjukkan bahawa mencapai keseimbangan antara respons cepat dan beban kerja pengawal yang dapat diuruskan meningkatkan sistem.

Pendekatan dalam teknik pengukuran

Penyepaduan litar canggih ke manometer kapasitif menandakan kemajuan besar dalam ketepatan mengukur tekanan balistik.Kejayaan ini membolehkan pemantauan sebenar variasi kapasitansi dalam persekitaran letupan kompleks, yang memberi makan keinginan yang mendalam untuk memahami transformasi yang cepat dan dinamik.

Dalam tetapan yang rumit ini, integrasi yang berjaya timbul dari perhatian yang teliti ke aspek setiap minit.Ketepatan pengukuran sebahagian besarnya dibentuk oleh kestabilan komponen manometer dan ketahanan reka bentuknya terhadap gangguan luar.Anda boleh mencipta kaedah secara kreatif untuk mengurangkan bunyi dan gangguan, memastikan data tetap telus walaupun dalam keadaan yang melampau.Pendekatan ini mungkin termasuk aplikasi pintar kaedah pelindung dan pilihan bahan bijak yang dikenali untuk rintangan terma yang kuat.

Apabila memperoleh data, tafsirannya memerlukan penggunaan algoritma rumit untuk menganalisis dengan tepat perubahan kapasitansi.Butiran rumit tindak balas letupan, seperti pancang tekanan yang singkat dan perubahan mendadak dalam alam sekitar, memerlukan rangka kerja analisis menyeluruh.Anda sering boleh menggunakan model simulasi untuk meramalkan potensi penyelewengan dan mengesahkan kesannya terhadap ketepatan pengukuran.Wawasan yang diekstrak dari model -model ini menyumbang dengan ketara kepada penambahbaikan kaedah eksperimen dan peningkatan ketahanan sistem.

Kesimpulan

Cip PS021 dan integrasinya ke dalam litar pengukuran moden mewakili satu kejayaan dalam teknologi penderiaan kapasitif.Dengan menangani kerumitan pengukuran yang rendah, ia menetapkan standard baru untuk ketepatan, kelajuan, dan kebolehpercayaan.Reka bentuk modular dan operasi cekap tenaga membolehkan integrasi lancar ke dalam pelbagai aplikasi, dari sistem automotif ke elektronik pengguna.Memandangkan industri terus menuntut ketepatan dan inovasi yang lebih tinggi, penggunaan penyelesaian canggih seperti cip PS021 menekankan pendekatan berpandangan ke hadapan untuk mengatasi batasan tradisional, membuka jalan bagi kemajuan transformatif dalam teknologi sensor dan seterusnya.
