Sensor Kedudukan Camshaft: Fungsi, Gejala Kegagalan, Ujian, dan Aplikasi

Di dalam kereta hari ini, sensor kedudukan camshaft adalah bahagian utama enjin.Sensor ini membantu komputer kereta, yang dikenali sebagai modul kawalan enjin (ECM), pastikan segala -galanya dalam enjin berjalan lancar.Ia memeriksa di mana camshaft dan berapa cepat ia bergerak, dan memberitahu ECM untuk menyesuaikan masa bahan api dan percikan api.Ini menjadikan kereta berjalan lebih baik, menggunakan bahan api dengan lebih cekap, dan menghasilkan pencemaran yang kurang.Artikel ini akan menerangkan apa yang dilakukan oleh sensor kedudukan camshaft, mengapa ia penting, dan apa yang boleh salah dengannya.

Katalog

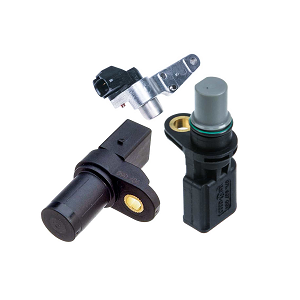

Apakah sensor kedudukan camshaft?

Sensor kedudukan camshaft adalah bahagian penting dalam enjin kereta.Ia membantu enjin berjalan dengan lancar dengan mengawal apabila pencucuh palam api dan apabila bahan api disuntik.Sensor ini menjejaki seberapa cepat camshaft berputar dan di mana ia diposisikan.Ia kemudian menghantar maklumat ini ke Modul Kawalan Enjin (ECM), yang menggunakan data untuk menyesuaikan masa enjin untuk prestasi yang lebih baik, kecekapan bahan api, dan pelepasan yang lebih rendah.Sensor diletakkan berhampiran camshaft supaya ia dapat mengumpul data yang tepat.Lokasi yang tepat bergantung kepada reka bentuk enjin dan pengeluar kereta.

Tugas sensor adalah untuk mengesan pergerakan camshaft tanpa sebarang gangguan.Ia juga membantu enjin mengetahui silinder yang berada dalam strok kuasa, memastikan suntikan bahan api dan masa pencucuhan diselaraskan dengan crankshaft.Walaupun sensor kedudukan camshaft kecil, ia memainkan peranan besar dalam seberapa baik enjin berfungsi.Ia membantu enjin bermula dengan betul, berjalan dengan cekap, dan menggunakan bahan api dengan bijak.Tanpa sensor ini, enjin boleh mengelirukan, gerai, atau mengalami masalah bermula.Ini menjadikannya bahagian utama teknologi kereta moden.

Fungsi Sensor Kedudukan Camshaft

Fungsi utama sensor kedudukan camshaft adalah untuk memantau dan melaporkan kedudukan tepat dan kelajuan putaran camshaft untuk modul kawalan enjin (ECM) untuk mengawal pelbagai aspek operasi enjin.Sensor ini terus mengumpulkan data untuk memastikan bahawa ECM dapat mengawal masa suntikan bahan api dengan tepat, masa pencucuhan, dan masa injap berubah (VVT).Tanpa input yang tepat dari sensor ini, ECM akan berjuang untuk menyegerakkan fungsi -fungsi ini, yang membawa kepada pembakaran yang tidak cekap, mengurangkan output kuasa, dan peningkatan penggunaan bahan api.Sensor ini membantu mengesan sebarang penyelewengan dalam pergerakan camshaft, seperti misfires atau isu -isu mekanikal, yang boleh memberi kesan negatif terhadap prestasi enjin keseluruhan.Dengan mengenal pasti ketidakkonsistenan ini, ECM boleh membuat pelarasan untuk mengekalkan operasi yang lancar dan mencegah kerosakan yang berpotensi untuk komponen enjin.

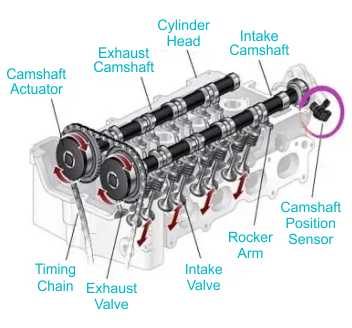

Rajah 2. Rajah enjin (DOHC) dengan sensor kedudukan camshaft

Salah satu tanggungjawab utama sensor kedudukan camshaft adalah untuk membantu dalam masa pengambilan dan injap ekzos yang tepat dengan menyampaikan data ke ECM.Oleh kerana camshaft mengawal pembukaan dan penutupan injap ini, data sensor membolehkan ECM menentukan momen yang tepat untuk suntikan bahan api dan pencucuhan percikan.Penyegerakan ini penting kerana campuran udara bahan api mesti dinyalakan pada titik ideal dalam kitaran pembakaran untuk memaksimumkan output kuasa sambil meminimumkan bahan api dan pelepasan yang terbuang.Sekiranya sensor kedudukan camshaft gagal atau menyediakan data yang tidak tepat, enjin mungkin mengalami pemalasan kasar, ragu -ragu semasa percepatan, atau bahkan terhenti, kerana ECM tidak dapat mengawal masa injap dengan berkesan.Tambahan pula, kerana camshaft berputar pada separuh kelajuan engkol, sensor memastikan bahawa ECM dapat membezakan antara pengambilan dan strok ekzos, mencegah salah perhitungan dalam masa yang boleh menyebabkan ketidakcekapan enjin.Dengan terus memantau pergerakan ini, sensor membantu mengekalkan operasi lancar dan konsisten enjin.

Satu lagi fungsi sensor kedudukan camshaft adalah peranannya dalam menyokong sistem Variable Valve Timing (VVT), yang secara dinamik menyesuaikan masa injap untuk mengoptimumkan prestasi di bawah keadaan memandu yang berbeza.Dalam kenderaan yang dilengkapi dengan teknologi VVT, ECM bergantung kepada data dari sensor kedudukan camshaft untuk mengubah masa injap berdasarkan faktor seperti beban enjin, kelajuan, dan kedudukan pendikit.Dengan berbuat demikian, sistem dapat meningkatkan kecekapan bahan api pada kelajuan yang lebih rendah sambil memaksimumkan kuasa pada kelajuan yang lebih tinggi, mewujudkan keseimbangan antara prestasi dan ekonomi.Dengan mengoptimumkan masa injap pengambilan dan ekzos, sensor menyumbang kepada pelepasan yang lebih rendah dengan memastikan pembakaran bahan api yang lebih lengkap.Jenis -jenis sensor kedudukan camshaft yang berbeza, memberikan penghantaran data yang tepat dan boleh dipercayai kepada ECM, memastikan bahawa pelarasan yang dibuat untuk masa injap adalah tepat dan responsif.

Lokasi Sensor Kedudukan Camshaft

Sensor kedudukan camshaft diletakkan dengan teliti di dalam enjin untuk memastikan ia dapat menjejaki pergerakan camshaft dengan tepat.Walaupun lokasi yang tepat bergantung kepada membuat dan model kenderaan, ia biasanya dijumpai berhampiran kepala silinder, dilampirkan pada penutup masa, atau dipasang pada blok enjin.Kedudukan strategik ini membolehkan sensor mengumpul data putaran yang tepat dari camshaft untuk mengawal masa enjin.Dengan terus memantau pergerakan camshaft, sensor membantu memastikan enjin berjalan lancar dan cekap.Tanpa sensor yang diposisikan dengan betul, modul kawalan enjin (ECM) tidak akan menerima data untuk menyesuaikan masa pencucuhan dan suntikan bahan api dengan betul.

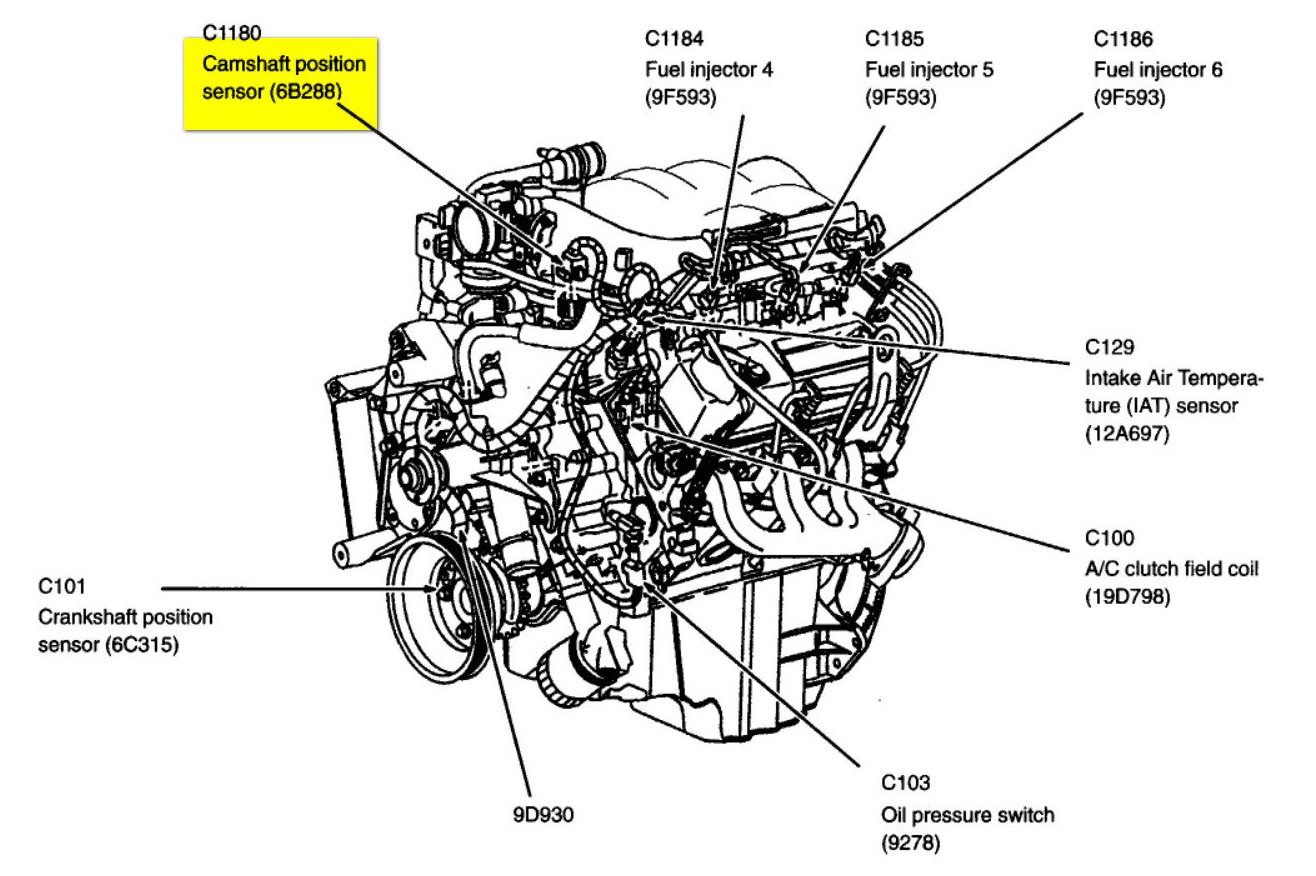

Rajah 3. Lokasi sensor kedudukan camshaft

Dalam sesetengah enjin, sensor kedudukan camshaft tersembunyi di belakang penutup masa, menjadikannya lebih mencabar untuk mengakses.Mencapai sensor dalam kes ini mungkin memerlukan langkah -langkah tambahan, seperti mengeluarkan penutup atau komponen berdekatan yang lain.Walaupun usaha tambahan diperlukan untuk akses, penempatan ini penting kerana ia membolehkan sensor untuk mengesan perubahan dalam kedudukan camshaft.ECM bergantung pada data ini untuk membuat pelarasan berterusan yang meningkatkan prestasi enjin, kecekapan bahan api, dan pemacu keseluruhan.Penempatan sensor yang betul memastikan enjin beroperasi dengan sebaik -baiknya, mengurangkan risiko masalah yang salah atau masalah prestasi yang boleh timbul dari masa yang salah.

Bagaimana sensor kedudukan camshaft berfungsi?

Sensor kedudukan camshaft berfungsi dengan mengesan putaran camshaft dan menukar pergerakan ini menjadi isyarat elektronik.Isyarat ini kemudiannya dihantar ke Modul Kawalan Enjin (ECM), yang menggunakan data untuk menyesuaikan masa enjin dan operasi lain.Cara sensor menangkap pergerakan camshaft bergantung kepada jenis teknologi tertentu yang digunakannya.Jenis yang paling biasa termasuk kesan magnet, induktif, dewan, dan sensor optik.

Sensor magnet beroperasi berdasarkan perubahan dalam medan magnet.Apabila camshaft berputar, ia menyebabkan turun naik dalam medan magnet, yang sensor mengesan.Perubahan ini kemudiannya ditukar menjadi isyarat elektrik yang dihantar ke ECM.Begitu juga, sensor induktif berfungsi menggunakan gegelung dan magnet.Apabila camshaft berputar, gigi logam pada lulus gear oleh sensor, mengubah medan magnet dan menghasilkan isyarat voltan.

Sensor kesan Hall berfungsi secara berbeza dengan menggunakan cip semikonduktor untuk mengesan medan magnet.Daripada bergantung pada perubahan tahap voltan, ia menghasilkan isyarat digital yang menghidupkan dan mematikan sebagai camshaft berputar.Ini membolehkan ECM menerima isyarat yang bersih dan tepat.Sebaliknya, sensor optik menggunakan rasuk cahaya dan cakera berputar dengan slot atau lubang.Apabila cakera berputar dengan camshaft, ia mengganggu rasuk cahaya pada selang masa yang tetap.Sensor mengesan gangguan ini dan mengubahnya menjadi isyarat yang menunjukkan kedudukan camshaft.

Setiap jenis sensor kedudukan camshaft mempunyai faedah tersendiri, tetapi semuanya berfungsi dengan tujuan yang sama, menyediakan ECM dengan tepat dan data.Ini memastikan prestasi enjin yang betul, pembakaran bahan api yang cekap, dan operasi kenderaan yang lancar.

Jenis dan Ciri Sensor Kedudukan Camshaft

Terdapat pelbagai jenis sensor kedudukan camshaft, dan mereka diklasifikasikan berdasarkan cara mereka beroperasi.Tiga jenis utama adalah sensor jenis magnet, sensor output AC, dan sensor kesan Hall.Setiap sensor ini berfungsi dengan cara yang sedikit berbeza dan direka untuk memenuhi keperluan sistem enjin tertentu.Memahami jenis ini dan ciri -ciri mereka membantu dalam memilih sensor yang tepat untuk kenderaan dan mendiagnosis sebarang masalah yang mungkin timbul.

Sensor jenis magnet

Sensor kedudukan camshaft magnet berfungsi menggunakan prinsip induksi elektromagnet.Ia mengandungi magnet kekal dan gegelung dawai.Apabila camshaft berputar, roda bergigi atau rungutan berlalu dekat dengan sensor, menyebabkan perubahan dalam medan magnet.Perubahan ini mewujudkan isyarat elektrik yang berbeza -beza dalam kekuatan dan kekerapan, bergantung pada seberapa cepat camshaft berputar.Sensor jenis ini biasanya diletakkan di dalam pengedar atau berhampiran camshaft.

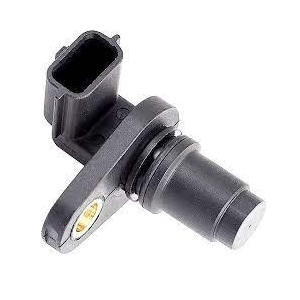

Rajah 4. Sensor kedudukan camshaft jenis magnet

Ia menghasilkan isyarat voltan analog, yang bermaksud isyarat terus berubah apabila camshaft bergerak.Salah satu kelebihan terbesar sensor magnet adalah kesederhanaan dan ketahanannya.Ia tidak memerlukan sumber kuasa luaran, menjadikannya boleh dipercayai dalam banyak keadaan enjin.Walau bagaimanapun, ia mempunyai beberapa kelemahan.Kekuatan isyarat boleh dipengaruhi oleh perubahan suhu dan kedudukan tepat sensor.Jika sensor tidak diletakkan dengan betul, atau jika ia terlalu panas, prestasinya mungkin berkurangan.

Sensor output AC

Sensor kedudukan camshaft output AC menghasilkan isyarat arus (AC) bergantian apabila camshaft berputar.Sensor ini berfungsi dengan roda raksasa, yang mempunyai gigi dengan teliti.Apabila gigi ini dilalui oleh sensor, mereka membuat voltan AC yang digunakan oleh ECM untuk menentukan kedudukan camshaft dan masa silinder enjin.Sensor ini biasanya terletak berhampiran dengan camshaft dan sering diintegrasikan dengan komponen masa enjin yang lain.

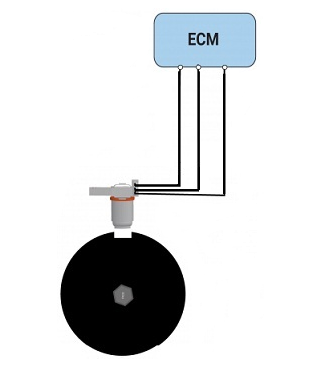

Rajah 5. Sensor jenis sensor output AC

Kelebihan utamanya ialah ia menghasilkan isyarat yang kuat, walaupun enjin berjalan pada kelajuan rendah.Ini menjadikannya pilihan yang baik untuk memastikan ECM menerima data yang tepat dalam semua keadaan memandu.Walau bagaimanapun, isyarat dari sensor output AC perlu diproses sebelum ECM dapat menggunakannya dengan betul.Ini bermakna ECM mesti mempunyai teknologi yang betul untuk mentafsir data dengan betul.

Sensor Kesan Hall

Sensor kedudukan camshaft kesan Hall lebih maju daripada jenis lain.Ia berfungsi menggunakan cip semikonduktor yang mengesan perubahan dalam medan magnet.Sensor ini mempunyai tiga wayar: satu untuk kuasa, satu untuk tanah, dan satu untuk menghantar isyarat.Apabila objek logam, seperti roda raksasa atau masa, bergerak melepasi sensor, ia mengubah medan magnet.Ini mencetuskan kesan Hall, yang menghasilkan isyarat digital dalam bentuk denyutan hidup/mati.

Rajah 6. Sensor Camshaft Kesan Dewan

Sensor jenis ini diletakkan berhampiran gegelung camshaft atau gear masa.Tidak seperti sensor magnet, yang menghasilkan isyarat analog, sensor kesan dewan menghasilkan isyarat digital.Ini menjadikannya lebih tepat dan boleh dipercayai.Ia juga kurang terjejas oleh perubahan suhu atau gangguan elektrik, yang bermaksud ia menyediakan data yang tepat di bawah pelbagai keadaan.Walau bagaimanapun, jenis sensor ini memerlukan sumber kuasa untuk beroperasi.Sekiranya gagal, ia boleh menjadi lebih sukar untuk mendiagnosis dan membaiki berbanding dengan sensor yang lebih mudah.

Pendawaian dan penghantaran isyarat sensor kedudukan camshaft

Sensor kedudukan camshaft (CMP) adalah komponen penting dalam enjin pembakaran dalaman moden, yang bertanggungjawab untuk memantau kedudukan dan kelajuan putaran camshaft.Data ini kemudiannya dihantar ke Unit Kawalan Elektronik (ECU), yang menggunakannya untuk mengawal fungsi enjin utama seperti masa pencucuhan, suntikan bahan api, dan masa injap.Dengan memastikan bahawa ECU menerima tepat dan maklumat mengenai kedudukan camshaft, sensor membantu mengoptimumkan kecekapan enjin, output kuasa, dan kawalan pelepasan.Tanpa sensor kedudukan camshaft yang berfungsi dengan baik, ECU tidak dapat menyelaraskan operasi enjin dengan tepat, yang boleh menyebabkan prestasi yang buruk, peningkatan penggunaan bahan api, dan juga kegagalan enjin dalam kes -kes yang teruk.Sensor ini penting dalam enjin moden yang bergantung pada suntikan bahan api berurutan dan masa injap berubah -ubah, kerana sebarang ketidaktepatan dalam data kedudukan camshaft dapat mengganggu keseluruhan proses pembakaran.

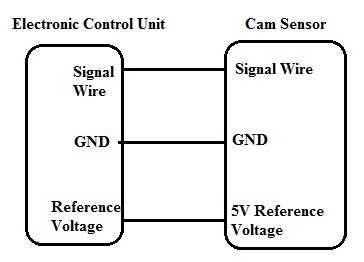

Rajah 7. Pendawaian sensor kedudukan camshaft

Dalam persediaan sensor kedudukan camshaft tiga dawai, sensor secara elektrik disambungkan ke ECU melalui tiga wayar yang berbeza: dawai isyarat, dawai tanah (GND), dan wayar voltan rujukan.Setiap wayar ini memainkan peranan dalam memastikan sensor beroperasi dengan betul.Kawat isyarat bertanggungjawab untuk menghantar data kedudukan dari sensor ke ECU.Apabila camshaft berputar, sensor mengesan pergerakannya dan mengubahnya menjadi isyarat elektrik, yang kemudiannya dihantar melalui dawai isyarat ke ECU.Ini membolehkan ECU menentukan masa suntikan bahan api dan pencucuhan percikan, memastikan operasi enjin yang lancar.Kawat tanah (GND) menyediakan asas elektrik untuk melengkapkan litar, menghalang turun naik elektrik yang boleh mengganggu prestasi sensor.Kawat voltan rujukan, biasanya membekalkan 5V yang mantap dari ECU, menguasai sensor, yang membolehkannya menghasilkan isyarat yang tepat dan konsisten.Jika mana -mana wayar ini rosak atau terputus, sensor mungkin gagal menghantar data dengan betul, yang membawa kepada isu prestasi enjin.

Apabila camshaft berputar semasa operasi enjin, sensor kedudukan camshaft terus memantau kedudukannya dan menghantar isyarat voltan yang sepadan ke ECU.ECU kemudian menggunakan maklumat ini untuk menyesuaikan penghantaran bahan api, masa pencucuhan, dan masa injap, memastikan kecekapan pembakaran optimum.Dalam enjin yang dilengkapi dengan sistem Variable Valve Timing (VVT), sensor kedudukan camshaft memainkan peranan yang lebih penting dengan menyediakan data yang membolehkan ECU menyesuaikan masa injap secara dinamik untuk ekonomi dan prestasi bahan api yang lebih baik.Sensor yang tidak berfungsi atau pendawaian yang rosak boleh membawa kepada pelbagai masalah enjin, termasuk kesalahan, pemalasan kasar, ragu -ragu semasa percepatan, ekonomi bahan api yang lemah, dan juga enjin yang gagal bermula.Dalam banyak kes, ECU akan mengesan kesalahan dalam litar sensor dan mencetuskan lampu enjin cek (CEL), menyimpan kod masalah diagnostik (DTC) yang boleh diambil menggunakan pengimbas OBD-II.

Pemeriksaan dan penyelenggaraan tetap sensor kedudukan camshaft dan pendawaiannya perlu memastikan prestasi enjin yang boleh dipercayai.Jika enjin mempamerkan gejala sensor yang gagal, proses diagnostik menyeluruh harus dijalankan, termasuk memeriksa sambungan pendawaian sensor, menguji bekalan voltan, dan memeriksa sensor itu sendiri untuk kerosakan atau pencemaran.Dalam sesetengah kes, sensor yang kotor atau rosak boleh menyebabkan kehilangan isyarat sekejap, yang membawa kepada masalah prestasi enjin sporadis.Menggantikan sensor kedudukan camshaft yang rosak biasanya merupakan proses yang mudah, tetapi memastikan sambungan pendawaian yang betul sama pentingnya.Sensor kedudukan camshaft yang berfungsi dengan baik membolehkan ECU untuk mengawal operasi enjin dengan tepat, meningkatkan kecekapan, mengurangkan pelepasan, dan meningkatkan prestasi memandu secara keseluruhan.

Bagaimana untuk mengesan isu sensor kedudukan camshaft?

Sensor kedudukan camshaft yang salah boleh menyebabkan masalah prestasi enjin yang serius.Berikut adalah gejala utama, sebab mereka, dan bagaimana ia mempengaruhi kenderaan anda:

Misfires enjin

Apabila rosak sensor kedudukan camshaft, ECM menerima data yang salah mengenai kedudukan camshaft.Ini mengganggu koordinasi yang tepat antara penyuntik bahan api dan sistem pencucuhan, yang membawa kepada masa suntikan bahan api yang tidak betul.Akibatnya, pembakaran mungkin tidak berlaku dengan betul dalam satu atau lebih silinder, menyebabkan enjin menjadi salah.Anda mungkin melihat gejala seperti ragu -ragu semasa memandu, pengalaman memandu yang kasar atau goyah, atau kehilangan kuasa secara tiba -tiba apabila mempercepatkan.Kesalahan yang kerap dapat meningkatkan pelepasan, mengurangkan kecekapan enjin, dan bahkan menyebabkan kerosakan jangka panjang kepada komponen enjin.Sekiranya tidak ditangani, salah laku berulang boleh mencetuskan lampu enjin cek dan membawa kepada kegagalan mekanikal yang lebih teruk.

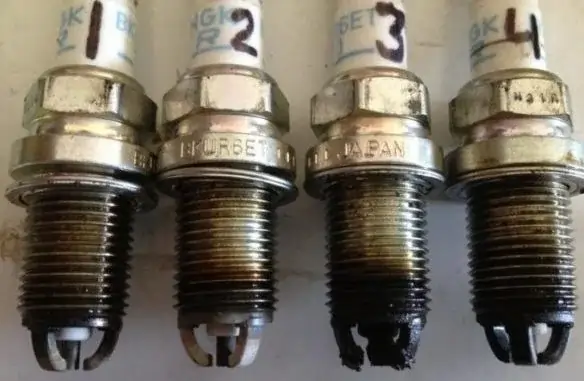

Rajah 8. Palam pencucuh yang rosak dan rosak akibat kesalahan enjin

Ekonomi bahan api yang lemah

Sensor kedudukan camshaft memainkan peranan dalam mengawal suntikan bahan api dengan membantu ECM menentukan jumlah bahan api yang betul yang diperlukan untuk pembakaran optimum.Apabila sensor gagal, ECM boleh menyuntik terlalu banyak atau terlalu sedikit bahan api, menyebabkan pembakaran yang tidak cekap dan mengurangkan ekonomi bahan api secara keseluruhan.Ini bermakna enjin akan membakar lebih banyak bahan api daripada yang diperlukan, yang membawa kepada penggunaan bahan api yang lebih tinggi dan peningkatan kos di pam.Penurunan kecekapan bahan api yang ketara juga boleh menunjukkan bahawa enjin mengimbangi data yang salah dengan bekerja lebih keras daripada yang sepatutnya.Dari masa ke masa, ketegangan tambahan ini dapat mempercepatkan haus dan lusuh pada pelbagai komponen enjin, yang berpotensi membawa kepada isu -isu mekanikal yang lebih lanjut.Jika anda melihat pengurangan perbatuan, penting untuk mendiagnosis dan menangani masalah dengan segera.

Pemalasan kasar

Sensor kedudukan camshaft yang gagal boleh menyebabkan enjin berjuang untuk mengekalkan stabil.Tanpa data yang tepat dari sensor, ECM mungkin salah mengira campuran bahan bakar udara dan masa pencucuhan, yang membawa kepada tingkah laku enjin yang tidak menentu apabila kenderaan sedang berehat.Anda mungkin mengalami getaran yang berlebihan, turun naik rpms, atau bahkan mendengar bunyi yang luar biasa yang datang dari enjin.Dalam sesetengah kes, enjin mungkin gerai apabila berhenti di lampu merah atau semasa melahu dalam trafik.Isu ini boleh menjadi lebih teruk dari masa ke masa, menjadikannya sukar untuk memastikan enjin berjalan lancar.Mengabaikan pemalasan kasar boleh menyebabkan kerosakan lebih lanjut kepada komponen sistem pencucuhan dan bahan bakar, menjadikan pembaikan lebih mahal dalam jangka masa panjang.

Kesukaran memulakan enjin

Sensor kedudukan camshaft membantu ECM menentukan kedudukan tepat piston sebelum pencucuhan.Jika sensor mula gagal, ia boleh menghantar isyarat yang lemah, tertunda, atau tidak betul, menjadikannya sukar untuk enjin bermula.Ini boleh mengakibatkan enjin engkol untuk tempoh yang panjang sebelum akhirnya bertukar atau, dalam beberapa kes, gagal bermula sama sekali.Isu permulaan yang berulang boleh menimbulkan ketegangan tambahan pada bateri dan motor starter, meningkatkan risiko kegagalan pramatang komponen ini.Jika kereta anda sering berjuang untuk memulakan, penting untuk mendiagnosis sama ada sensor kedudukan camshaft adalah penyebabnya.Menggantikan sensor yang gagal awal boleh menghalang pakaian yang tidak perlu di bahagian lain sistem permulaan.

Jerking atau terhenti semasa memandu

Isyarat yang tidak konsisten dari sensor kedudukan camshaft yang salah boleh menyebabkan kehilangan kuasa secara tiba -tiba semasa memandu.Anda mungkin melihat kenderaan itu jerking atau teragak -agak, terutamanya semasa pecutan, kerana enjin berjuang untuk mengekalkan masa yang tepat.Ini boleh membuat memandu yang tidak dapat diramalkan dan tidak selamat dalam trafik atau pada kelajuan lebuh raya.Dalam kes -kes yang teruk, enjin boleh gerai sepenuhnya tanpa amaran, yang menimbulkan bahaya keselamatan.Enjin terhenti boleh berbahaya jika ia berlaku di tengah -tengah persimpangan atau sambil bergabung ke lebuh raya.Sekiranya kenderaan anda mengalami gerai yang kerap atau gerakan jerking secara tiba -tiba, penting untuk memeriksa dan menggantikan sensor kedudukan camshaft secepat mungkin untuk memulihkan prestasi yang lancar dan boleh dipercayai.

Penyebab umum kegagalan sensor kedudukan camshaft

Sensor kedudukan camshaft memainkan peranan dalam masa dan prestasi enjin, tetapi seperti mana -mana komponen, ia terdedah kepada kegagalan dari masa ke masa.Beberapa faktor menyumbang kepada kerosakannya, mulai dari pengaruh alam sekitar hingga memakai mekanikal dan pemasangan yang tidak betul.Memahami sebab -sebab ini dapat membantu dalam mendiagnosis isu -isu awal dan mencegah masalah enjin yang tidak dijangka.

Keadaan alam sekitar

Keadaan persekitaran yang keras, seperti suhu yang melampau, kelembapan yang tinggi, dan pendedahan kepada kotoran atau serpihan, boleh memberi kesan kepada panjang umur sensor kedudukan camshaft.Oleh kerana sensor terletak di dalam teluk enjin, ia sentiasa tertakluk kepada tahap haba yang tinggi, yang boleh menyebabkan kemerosotan litar dalamannya.Dari masa ke masa, pendedahan yang berpanjangan kepada haba yang berlebihan boleh menyebabkan komponen elektronik sensor berkembang dan berkontrak, yang membawa kepada mikrokrek dalam litar dan kegagalan akhirnya.Di iklim sejuk, turun naik suhu pesat juga boleh menyumbang kepada pembentukan pemeluwapan, yang berpotensi menyebabkan litar pintas dalaman yang mengganggu penghantaran isyarat sensor.

Pencerobohan kelembapan adalah satu lagi faktor persekitaran yang boleh menjejaskan fungsi sensor secara negatif.Jika air atau kelembapan meresap ke dalam perumahan sensor, ia boleh menyebabkan kakisan pendawaian dan penyambung dalaman, melemahkan kekonduksian elektrik.Garam dan bahan kimia jalan yang digunakan untuk de-icing dalam keadaan musim sejuk dapat mempercepatkan kakisan, seterusnya menjejaskan keberkesanan sensor.Di samping itu, habuk, kotoran, dan serpihan dari jalan raya yang tidak berturap atau memandu di luar jalan dapat berkumpul di sekitar sensor, menghalang keupayaannya untuk mengesan kedudukan camshaft dengan tepat.Tanpa perisai dan penyelenggaraan yang betul, pendedahan yang berpanjangan kepada unsur -unsur ini secara beransur -ansur boleh membawa kepada kegagalan sensor.

Pencemaran

Kebocoran minyak dan pencemaran dari cecair enjin boleh memberi kesan kepada prestasi sensor kedudukan camshaft dengan mengganggu keupayaannya untuk mengesan kedudukan putaran camshaft dengan tepat.Sekiranya enjin membangunkan kebocoran minyak kerana gasket penutup injap yang dipakai, membocorkan meterai camshaft, atau sistem pengudaraan crankcase yang rosak, minyak boleh meresap ke sensor, mewujudkan lapisan kotoran dan sisa.Pembentukan ini boleh melindungi sensor daripada menerima isyarat magnet yang betul dari camshaft, yang membawa kepada pembacaan yang tidak tepat atau kegagalan sensor lengkap.Pencemaran minyak boleh meresap ke dalam penyambung elektrik sensor, menyebabkan sambungan yang lemah dan kehilangan isyarat sekejap, yang boleh mencetuskan lampu enjin cek dan mempengaruhi prestasi enjin.

Selain daripada pencemaran minyak, rakaman logam dari memakai enjin dalaman juga boleh menjejaskan ketepatan sensor.Oleh kerana banyak sensor kedudukan camshaft bergantung pada medan magnet untuk mengesan pergerakan camshaft, kehadiran zarah logam kecil dapat mengganggu bidang ini, yang membawa kepada pembacaan sensor yang tidak menentu.Ricuan logam ini boleh berasal dari komponen masa yang haus, pelinciran yang tidak betul, atau memakai enjin yang berlebihan dari masa ke masa.Perubahan dan pemeriksaan minyak biasa dapat membantu mengurangkan risiko pencemaran dan memastikan sensor tetap bebas dari halangan yang dapat menjejaskan fungsinya.

Pakaian dan penuaan mekanikal

Seperti mana -mana komponen enjin yang lain, sensor kedudukan camshaft mengalami haus dan lusuh semulajadi dari masa ke masa kerana pendedahan yang berpanjangan kepada getaran enjin, kitaran haba, dan operasi berterusan.Sebagai usia sensor, komponen elektronik dalamannya boleh merendahkan, yang membawa kepada ketepatan yang dikurangkan dalam mengesan kedudukan camshaft.Perumahan plastik sensor juga boleh menjadi rapuh dari pendedahan berulang kepada tekanan panas dan enjin, meningkatkan kemungkinan keretakan dan kegagalan.Selain itu, roda reflekor atau komponen masa yang sensor berinteraksi dengan boleh dipakai dari masa ke masa, menyebabkan sensor berjuang dengan membaca kedudukan camshaft dengan tepat.

Pendawaian elektrik dan penyambung yang berkaitan dengan sensor juga boleh merosot dengan usia, yang membawa kepada isu -isu sambungan sekejap -sekejap.Pendawaian yang rapuh atau rapuh boleh menyebabkan isyarat elektrik yang tidak konsisten, mengakibatkan kesalahan enjin, terhenti, atau teragak -agak semasa pecutan.Dalam sesetengah kes, penyambung elektrik longgar atau berkarat boleh membuat hubungan yang lemah, yang membawa kepada tingkah laku enjin yang tidak menentu dan kod masalah diagnostik.Pemeriksaan tetap pendawaian sensor dan komponen sekitarnya dapat membantu mengesan tanda -tanda penuaan sebelum mereka meningkatkan masalah prestasi yang serius.

Pemasangan atau pengendalian yang tidak betul

Pemasangan Sensor Kedudukan Camshaft yang tidak betul boleh menyebabkan kegagalan pramatang dengan meletakkan tekanan yang tidak perlu pada komponen atau menyebabkan penjajaran yang tidak betul dengan camshaft.Sekiranya sensor terlalu ketat semasa pemasangan, ia boleh memecahkan atau memutarbelitkan perumahan, yang mempengaruhi keupayaannya berfungsi dengan betul.Sebaliknya, jika ia dipasang secara longgar, ia mungkin bergetar secara berlebihan, yang membawa kepada pembacaan yang tidak tepat atau detasmen lengkap dari kedudukan pemasangannya.Berikutan spesifikasi tork yang disyorkan pengilang adalah penting untuk memastikan pemasangan yang selamat namun tidak merosakkan.

Menggunakan sensor aftermarket berkualiti rendah dapat meningkatkan kemungkinan kegagalan pramatang.Sensor murah atau kurang dihasilkan mungkin tidak memenuhi standard ketahanan dan prestasi yang sama seperti komponen OEM (pengeluar peralatan asal), yang membawa kepada jangka hayat yang lebih pendek dan penggantian yang kerap.Pengendalian kasar semasa penyelenggaraan, seperti menjatuhkan sensor atau menarik pada abah pendawaian terlalu kuat, juga boleh merosakkan litar dalaman yang halus.Mekanik dan pemilik kenderaan harus berhati -hati apabila menggantikan sensor untuk mengelakkan memperkenalkan tekanan yang tidak diingini yang dapat memendekkan jangka hayat operasinya.

Menguji dan mengekalkan sensor kedudukan camshaft

Memastikan fungsi sensor kedudukan camshaft yang betul adalah penting untuk mengekalkan kecekapan dan prestasi enjin.Sensor yang rosak boleh membawa kepada isu-isu seperti pemalasan kasar, pecutan yang lemah, salah laku, atau keadaan tidak bermula.Untuk mengelakkan masalah ini, ujian dan penyelenggaraan tetap diperlukan.

Menguji sensor kedudukan camshaft

Salah satu cara yang paling berkesan untuk menguji sensor kedudukan camshaft adalah dengan menggunakan multimeter digital untuk mengukur voltan, rintangan, dan output isyarat.Proses ujian biasanya melibatkan langkah -langkah berikut:

1. Pemeriksaan visual

Sebelum menggunakan sebarang alat ujian, mulakan dengan pemeriksaan visual yang menyeluruh mengenai sensor kedudukan camshaft dan komponen sekitarnya.Cari tanda -tanda kerosakan fizikal, seperti retak, kakisan, pencemaran minyak, atau penyambung longgar.Oleh kerana sensor sering terdedah kepada haba, getaran, dan cecair enjin, penyambung elektrik dan abah -abah pendawaian dapat merosot dari masa ke masa.Sekiranya terdapat sebarang wayar atau sambungan longgar, mereka perlu dibaiki atau diganti sebelum meneruskan ujian selanjutnya.Kadang -kadang, sensor yang rosak mungkin bukan punca utama masalah ini.Pendawaian yang rosak, asas yang lemah, atau bateri yang lemah juga boleh menyebabkan pembacaan yang tidak tepat.Memastikan pendawaian adalah utuh dan sensor dipasang dengan selamat dapat membantu menghapuskan diagnosis dan penggantian palsu.Jika semuanya kelihatan utuh semasa pemeriksaan, teruskan dengan ujian elektrik untuk mengesahkan sama ada sensor berfungsi dengan betul.

2. Memeriksa bekalan kuasa

Sebaik sahaja pemeriksaan visual selesai, langkah seterusnya adalah untuk mengesahkan bahawa sensor menerima voltan bekalan kuasa yang betul.Kebanyakan sensor kedudukan camshaft beroperasi pada 5V atau 12V, yang disediakan oleh Unit Kawalan Enjin (ECU).Untuk menyemak ini, tetapkan multimeter digital anda ke mod voltan DC dan sambungkan siasatan positif ke dawai kuasa sensor sambil mendirikan probe negatif.Dengan pencucuhan beralih ke kedudukan ON (tanpa memulakan enjin), multimeter harus memaparkan julat voltan yang diharapkan.Sekiranya sensor tidak menerima kuasa, isu itu mungkin terletak pada abah -abah pendawaian, fius, atau ECU daripada sensor itu sendiri.Fius yang ditiup atau dawai yang rosak boleh mengganggu bekalan kuasa, menyebabkan sensor menjadi kerosakan.Sekiranya voltan hadir tetapi masih mengalami masalah, ujian lanjut mengenai output isyarat sensor diperlukan untuk menentukan sama ada sensor itu sendiri rosak.

3. Mengukur output isyarat

Selepas mengesahkan bekalan kuasa, langkah seterusnya adalah untuk memeriksa output isyarat sensor untuk memastikan ia menghantar data yang tepat ke ECU.Walaupun enjin sedang berjalan atau mengkrimkan, sambungkan probe multimeter ke dawai isyarat sensor dan tanah.Voltan harus berubah-ubah apabila camshaft berputar, antara 0.5V dan 5V dalam sensor kesan Hall atau menghasilkan isyarat arus (AC) dalam sensor keengganan magnetik.Sekiranya voltan tetap malar atau berada di luar julat yang diharapkan, sensor mungkin tidak mengesan kedudukan camshaft dengan betul.Isyarat yang rosak boleh menyebabkan masalah masa, yang membawa kepada kesilapan, pemalasan kasar, atau kecekapan bahan api yang lemah.Sekiranya isyarat yang tidak normal dikesan, disyorkan untuk memeriksa roda reflekor (untuk sensor magnet) atau menggantikan sensor jika perlu.

4. Ujian rintangan (untuk beberapa sensor)

Sesetengah jenis sensor kedudukan camshaft, sensor keengganan magnetik, boleh diuji dengan mengukur rintangan mereka.Untuk melaksanakan ujian ini, tetapkan multimeter ke tetapan OHMS (Ω) dan sambungkan probe ke terminal sensor.Bandingkan bacaan rintangan kepada spesifikasi yang disediakan oleh pengeluar kenderaan.Bacaan yang terlalu tinggi atau terlalu rendah dapat menunjukkan kesalahan dalaman dalam sensor.Walau bagaimanapun, tidak semua sensor kedudukan camshaft boleh diuji dengan cara ini.Sensor kesan Hall, yang menghasilkan isyarat gelombang persegi digital, tidak mempunyai rintangan yang boleh diukur.Sebaliknya, sensor ini bergantung pada ujian voltan dan isyarat.Jika jenis sensor anda menyokong ujian rintangan, semak penyimpangan dari julat standard dapat membantu menentukan sama ada ia perlu diganti.

5. Ujian Oscilloscope (Kaedah Lanjutan)

Untuk analisis yang lebih mendalam mengenai prestasi sensor kedudukan camshaft, osiloskop boleh digunakan untuk melihat bentuk gelombang isyaratnya.Tidak seperti multimeter, yang hanya menyediakan bacaan voltan berangka, osiloskop memaparkan graf output sensor, yang membolehkan diagnostik yang lebih tepat.Sensor berfungsi dengan baik akan menghasilkan bentuk gelombang yang mantap, yang sepadan dengan kedudukan putaran camshaft.Sekiranya bentuk gelombang tidak teratur, lemah, atau hilang, ini dapat menunjukkan kemerosotan sensor, masalah pendawaian, atau masalah dengan camshaft itu sendiri.Ujian osiloskop berguna apabila mendiagnosis kegagalan sensor sekejap yang mungkin tidak dikesan dengan multimeter standard.Walaupun kaedah ini memerlukan alat dan pengetahuan yang lebih maju, ia memberikan penilaian yang paling tepat mengenai kesihatan sensor.

Mengekalkan sensor kedudukan camshaft

Penyelenggaraan tetap membantu mencegah kegagalan sensor pramatang dan memastikan prestasi enjin yang optimum.Amalan terbaik termasuk:

1. Menjaga sensor bersih

Dirt, minyak, dan serpihan boleh mengumpul pada sensor kedudukan camshaft, yang berpotensi mempengaruhi keupayaannya untuk mengesan kedudukan camshaft dengan tepat.Oleh kerana sensor beroperasi dalam persekitaran getaran tinggi, tinggi, bahan cemar boleh mengganggu penghantaran isyaratnya, yang membawa kepada pembacaan yang tidak menentu atau kegagalan lengkap.Pembersihan tetap adalah penting untuk mengekalkan fungsi sensor yang betul dan mencegah isyarat palsu yang boleh mencetuskan lampu enjin cek atau isu prestasi.Untuk membersihkan sensor dengan berkesan, gunakan pembersih sentuhan elektrik yang sesuai atau semburan bukan residu yang direka untuk komponen sensitif.Elakkan menggunakan pelarut keras atau udara termampat, kerana ini boleh merosakkan komponen sensor halus.Apabila membersihkan, perlahan -lahan mengeluarkan sebarang kotoran atau minyak, memastikan permukaan sensor tetap bebas daripada halangan.Pastikan untuk memeriksa kawasan sekitar untuk kebocoran atau kotoran yang berlebihan, kerana ini dapat menunjukkan isu enjin yang lebih besar yang menyumbang kepada pencemaran sensor.

2. Memeriksa pendawaian dan penyambung

Sensor kedudukan camshaft bergantung pada sambungan elektrik yang stabil untuk berfungsi dengan betul.Dari masa ke masa, pendedahan kepada haba, kelembapan, dan getaran enjin boleh mengakibatkan kakisan, wayar, atau penyambung longgar, yang semuanya boleh menyebabkan kegagalan sensor sekejap atau pembacaan yang tidak menentu.Sekiranya abah -abah pendawaian rosak, sensor mungkin tidak menerima voltan, yang membawa kepada isyarat masa yang salah dan prestasi enjin yang lemah.Untuk mengelakkan isu -isu ini, secara kerap memeriksa penyambung pendawaian dan penyambung sensor untuk tanda -tanda haus atau kerosakan.Cari penebat retak, pin bengkok, atau kakisan di terminal.Sekiranya ada masalah yang dijumpai, membaiki atau menggantikan pendawaian yang terjejas dengan segera.Memohon gris dielektrik kepada penyambung sensor boleh membantu mencegah pembentukan dan kakisan kelembapan, memastikan sambungan yang konsisten dan boleh dipercayai.

3. Memantau prestasi enjin

Perubahan dalam prestasi enjin sering kali berfungsi sebagai tanda amaran awal sensor kedudukan camshaft yang gagal.Sekiranya sensor mula rosak, unit kawalan enjin (ECU) mungkin menerima data yang salah, yang membawa kepada gejala seperti pemalasan kasar, ragu -ragu semasa pecutan, atau kehilangan kuasa secara tiba -tiba.Dalam kes yang lebih teruk, sensor yang rosak boleh menyebabkan enjin menjadi gerai atau gagal bermula sama sekali.Mengabaikan tanda -tanda amaran ini boleh mengakibatkan kerosakan yang lebih luas terhadap komponen enjin dan peningkatan kos pembaikan.Untuk terus mendahului isu-isu yang berpotensi, anda harus memberi perhatian kepada sebarang tingkah laku enjin yang luar biasa dan menggunakan pengimbas OBD-II untuk memeriksa kod masalah yang berkaitan dengan sensor kedudukan camshaft.Jika kod diagnostik seperti P0340 (kerosakan litar sensor kedudukan camshaft) atau P0341 (isu prestasi sensor kedudukan camshaft) muncul, pemeriksaan dan ujian selanjutnya harus dijalankan dengan segera.Menangani masalah yang berkaitan dengan sensor awal dapat mencegah komplikasi selanjutnya dan memastikan enjin berjalan lancar.

4. Menggantikan sensor seperti yang diperlukan

Walaupun dengan penyelenggaraan yang betul, sensor kedudukan camshaft boleh haus dari masa ke masa disebabkan oleh pendedahan haba, kemerosotan elektrik, atau kegagalan komponen dalaman.Jika sensor secara konsisten menghasilkan isyarat yang tidak menentu, gagal ujian diagnostik, atau mencetuskan kod masalah yang berterusan, penggantian sering merupakan penyelesaian terbaik.Terus menggunakan sensor yang gagal boleh menyebabkan masalah prestasi yang semakin buruk, mengurangkan kecekapan bahan api, dan kerosakan yang berpotensi kepada komponen enjin yang lain.

Menetapkan semula sensor kedudukan camshaft

Selepas servis atau menggantikan sensor kedudukan camshaft, menetapkan semula modul kawalan enjin (ECM) adalah langkah penting untuk memastikan kenderaan beroperasi dengan cekap.ECM bergantung kepada data sensor untuk menguruskan suntikan bahan api, masa pencucuhan, dan prestasi enjin keseluruhan.Sekiranya ECM tidak diset semula selepas sensor baru dipasang, ia mungkin terus menggunakan data yang sudah lapuk, yang membawa kepada isu -isu prestasi seperti pemalasan kasar, pecutan yang lemah, atau periksa amaran enjin.Terdapat beberapa cara untuk menetapkan semula ECM selepas menggantikan sensor kedudukan camshaft, mulai dari semula manual mudah ke kaedah alat diagnostik yang lebih maju.

Kaedah putus bateri (tetapan semula manual asas)

Ini adalah cara paling mudah untuk menetapkan semula ECM dan berkesan untuk kebanyakan kenderaan.Putuskan sambungan bateri sementara memotong kuasa ke ECM, memaksa ia untuk menetapkan semula dan membersihkan sebarang data sensor yang disimpan.

Langkah:

• Pastikan kenderaan berada di lokasi yang selamat, dimatikan, dan di taman (atau neutral untuk penghantaran manual)

Sebelum memulakan, pastikan kenderaan diletakkan di permukaan tahap di lokasi yang selamat dan stabil.Matikan pencucuhan sepenuhnya, memastikan semua komponen elektrik seperti lampu, radio, dan kawalan iklim dimatikan.Untuk transmisi automatik, beralih gear ke taman, sementara kenderaan penghantaran manual harus ditetapkan ke neutral dengan brek letak kereta yang terlibat untuk mengelakkan sebarang pergerakan.

• Buka tudung dan cari bateri kenderaan

Pop hood menggunakan tuil pelepasan hud di dalam kenderaan, biasanya terletak berhampiran tempat duduk pemandu atau di bawah papan pemuka.Sebaik sahaja hud dibuka, gunakan rod prop hud (jika perlu) untuk mengamankannya.Cari bateri, yang terdapat di teluk enjin tetapi kadang -kadang boleh diletakkan di dalam batang atau di bawah tempat duduk belakang di kenderaan tertentu.Bateri akan mempunyai dua terminal: satu positif (+) dan satu negatif (-), biasanya ditandai dengan penutup merah dan hitam.

• Gunakan sepana untuk mencabut terminal negatif (-) bateri

Dengan set sepana atau soket, berhati-hati melonggarkan kacang yang mengamankan kabel terminal bateri negatif (-).Sentiasa cabut terminal negatif terlebih dahulu untuk mengurangkan risiko litar pendek elektrik.Sebaik sahaja kacang dilonggarkan, perlahan -lahan keluarkan kabel dari terminal dan letakkannya, memastikan ia tidak bersentuhan dengan mana -mana permukaan logam atau terminal positif.Sesetengah kenderaan mungkin mempunyai penutup plastik di atas terminal yang perlu dikeluarkan sebelum akses mungkin.

• Tunggu sekurang -kurangnya 15 hingga 30 minit untuk membolehkan kuasa sisa mengalir dari sistem

Selepas melepaskan bateri, tunggu sekurang -kurangnya 15 hingga 30 minit untuk memastikan bahawa sebarang caj elektrik yang tersisa menghilang dari sistem elektronik kenderaan.Ini membolehkan ECM untuk menetapkan semula sepenuhnya.Dalam sesetengah kes, terutamanya dengan kenderaan yang lebih baru atau mereka yang mempunyai komputer onboard yang kompleks, menunggu sehingga satu jam mungkin diperlukan untuk menetapkan semula lengkap.Pada masa ini, menekan pedal brek atau menghidupkan lampu untuk beberapa saat dapat membantu mengalirkan kuasa berlarutan dari sistem dengan lebih cepat.

• Sambung semula terminal negatif dan ketatkannya dengan selamat

Sebaik sahaja tempoh menunggu telah berlalu, masukkan kabel bateri negatif (-) ke terminal.Selamatkannya dengan mengetatkan kacang dengan sepana, memastikan sambungannya tegas dan stabil.Sambungan longgar boleh menyebabkan masalah elektrik atau mencegah ECM berfungsi dengan betul.Jika kenderaan mempunyai sistem pengurusan bateri (BMS), ia mungkin perlu ditetapkan semula menggunakan alat imbasan atau dengan mengikuti prosedur khusus pengeluar.

• Mulakan kenderaan dan biarkan ia terbiar selama beberapa minit sementara ECM mempelajari data sensor baru

Selepas menyambung semula bateri, mulakan enjin dan biarkan ia terbiar selama beberapa minit.Ini membolehkan ECM untuk mempelajari parameter, seperti campuran bahan api dan kelajuan terbiar, berdasarkan data sensor.Dalam tempoh ini, elakkan daripada menghidupkan enjin atau memandu dengan segera, kerana sistem memerlukan masa untuk menyusun semula.Sesetengah kenderaan mungkin memerlukan memandu di bawah keadaan tertentu, seperti mengekalkan kelajuan mantap selama beberapa batu, untuk menyelesaikan proses pembelajaran semula.

Kaedah Reset Pengimbas OBD-II (disyorkan untuk ketepatan)

Menggunakan pengimbas OBD-II (pengimbas diagnostik on-board) menyediakan cara yang lebih tepat untuk menetapkan semula ECM dan memastikan semua kod ralat sensor terdahulu dibersihkan.

Langkah:

• Cari pelabuhan OBD-II

Langkah pertama adalah mencari pelabuhan OBD-II, yang diletakkan di bawah papan pemuka di sebelah pemandu.Di kebanyakan kenderaan, ia terletak berhampiran lajur stereng, berhampiran dengan tempat lutut pemandu ketika duduk.Jika anda tidak pasti lokasi yang tepat, rujuk manual pemilik kenderaan anda atau cari penyambung kecil, segi empat tepat, 16-pin.

• Palamkan pengimbas OBD-II dan hidupkan pencucuhan

Setelah port OBD-II dikenalpasti, masukkan penyambung pengimbas OBD-II dengan tegas ke dalam port.Selepas memasukkannya, putar kekunci pencucuhan ke kedudukan ON tanpa memulakan enjin.Ini akan menaikkan sistem elektrik kenderaan dan membolehkan pengimbas untuk mewujudkan hubungan dengan ECM.Sesetengah kenderaan mungkin memerlukan menekan butang kuasa pada pengimbas itu sendiri untuk mengaktifkannya.

• Periksa kod masalah yang disimpan

Menggunakan menu pengimbas, navigasi ke fungsi Kod Baca.Ciri ini membolehkan anda mengambil sebarang kod masalah aktif atau disimpan yang berkaitan dengan sensor kedudukan camshaft atau komponen enjin lain.Mengkaji semula kod ini boleh membantu mengesahkan sama ada isu telah diselesaikan atau jika pembaikan tambahan diperlukan sebelum meneruskan dengan penetapan semula.

• Kosongkan kod ralat

Selepas mengkaji kod masalah, pilih kod yang jelas atau tetapkan semula pilihan ECM pada pengimbas.Perintah ini akan mengarahkan ECM untuk memadamkan sebarang mesej ralat yang disimpan, menetapkan semula sistem.Proses ini mungkin mengambil masa beberapa saat, dan dalam beberapa kes, pengimbas boleh meminta anda mengesahkan semula sebelum meneruskan.

• Matikan pencucuhan dan cabut plag pengimbas

Sebaik sahaja kod telah berjaya dibersihkan, matikan pencucuhan kenderaan sepenuhnya.Berhati-hati mencabut pengimbas OBD-II dari pelabuhan, memastikan bahawa tiada kerosakan berlaku kepada pin penyambung.Pada ketika ini, ECM telah ditetapkan semula, dan mana -mana kod ralat terdahulu yang berkaitan dengan sensor kedudukan camshaft tidak lagi hadir.

• Mulakan enjin dan biarkan kenderaan terbiar

Dengan pengimbas terputus, mulakan enjin dan biarkan ia terbiar selama beberapa minit.Ini membolehkan ECM untuk menghidupkan semula dan mengenali sensor kedudukan camshaft yang baru dipasang.Pada masa ini, perhatikan papan pemuka untuk sebarang lampu amaran baru.Sekiranya lampu enjin cek kekal dan enjin berjalan lancar, tetapan semula telah berjaya.Walau bagaimanapun, jika lampu amaran muncul semula, diagnosis selanjutnya mungkin diperlukan untuk menangani sebarang isu asas.

Recalibration kitaran pemacu (Reset ECM Automatik)

Di sesetengah kenderaan, ECM mungkin tidak memerlukan tetapan semula manual, kerana ia secara automatik boleh mempelajari data sensor baru dalam tempoh kitaran memandu.Walau bagaimanapun, proses ini boleh mengambil masa dan boleh membawa kepada isu prestasi sementara jika ECM masih menyesuaikan diri.

Langkah:

• Mulakan kenderaan dan biarkan ia terbiar

Mulailah dengan memulakan enjin dan membenarkannya terbiar selama kira-kira 5-10 minit.Ini membantu ECM mengumpulkan data asas dari sensor baru dan menstabilkan parameter enjin.Elakkan menekan pemecut atau menghidupkan enjin semasa fasa ini, kerana matlamatnya adalah untuk membiarkan kenderaan menetap ke dalam keadaan terbiar normalnya.

• Memandu di bawah pelbagai keadaan

Selepas tempoh terbiar awal, ambil kenderaan untuk pemacu yang merangkumi campuran keadaan memandu.Idealnya, memandu antara 20-50 batu, menggabungkan kedua-dua kelajuan lebuh raya yang mantap (55-65 mph) dan trafik bandar berhenti dan pergi.Keadaan yang berbeza -beza ini membolehkan ECM menganalisis bacaan sensor di bawah beban enjin yang berbeza, memastikan ia menyesuaikan diri dengan perubahan dengan betul.Jika boleh, elakkan percepatan secara tiba -tiba atau brek agresif, sebagai pemanduan yang lancar membantu sistem recalibrate dengan lebih berkesan.

• Matikan enjin dan mulakan semula

Setelah kitaran pemacu selesai, letakkan kenderaan dan matikan enjin.Tunggu beberapa saat sebelum memulakan semula untuk membolehkan ECM memproses data baru.Selepas dimulakan semula, periksa sebarang amaran lampu enjin cek (CEL) atau masalah prestasi.Sekiranya cahaya kekal dan kenderaan berjalan lancar, ECM mungkin telah menyelesaikan proses penyesuaiannya.Walau bagaimanapun, jika CEL berterusan atau kenderaan mempamerkan masalah prestasi yang berterusan, penyelesaian masalah selanjutnya mungkin diperlukan.

Menghadapi sensor kedudukan camshaft dengan mikrokontroler

Mengintegrasikan sensor kedudukan camshaft dengan mikrokontroler, seperti Arduino atau PIC, memerlukan pemahaman jenis isyarat sensor dan memastikan sambungan yang betul.Sensor kedudukan camshaft mengeluarkan jenis isyarat yang berbeza, termasuk digital (ON/OFF), voltan analog, atau modulasi lebar nadi (PWM).Sensor kesan Hall menghasilkan isyarat tinggi/rendah digital sebagai tindak balas kepada perubahan medan magnet apabila camshaft berputar.Sensor optik, yang menggunakan cahaya untuk mengesan pergerakan camshaft, juga menghasilkan isyarat nadi digital yang bersamaan dengan kedudukan yang berbeza.Sensor magnet (keengganan berubah -ubah), sebaliknya, menghasilkan isyarat voltan berubah -ubah di mana amplitud berubah dengan putaran, menyediakan data kedudukan.

Untuk antara muka sensor ini dengan mikrokontroler, ia diperlukan untuk memilih pin input yang sesuai berdasarkan jenis isyarat, sensor digital menyambung ke pin input digital, manakala sensor analog memerlukan input analog.Julat voltan input mikrokontroler juga mesti sepadan dengan output sensor untuk memastikan keserasian.Apabila pendawaian sensor, outputnya harus disambungkan ke pin mikrokontroler yang sepadan, dan jika tahap voltan berbeza, pembahagi voltan atau peralihan tahap harus digunakan untuk mencegah kerosakan.Sensor mesti menerima bekalan kuasa yang betul, biasanya 5V atau 12V, dan mesti berkongsi asas yang sama dengan mikrokontroler untuk operasi yang stabil.

Pengaturcaraan Mikrokontroler untuk memproses data sensor melibatkan kod menulis dalam bahasa seperti C, C ++, atau Python.Fungsi seperti DigitalRead () digunakan untuk sensor digital, sementara analogread () Menangkap data dari sensor voltan berubah -ubah.Sebaik sahaja data diambil, ia mesti diproses dengan sewajarnya sensor digital memberikan isyarat tinggi/rendah yang mudah yang boleh digunakan secara langsung dalam logik aplikasi, manakala pembacaan sensor analog mesti ditukar menjadi maklumat kedudukan yang bermakna untuk pemantauan camshaft yang tepat.

Menggantikan sensor kedudukan camshaft

Sensor kedudukan camshaft adalah komponen utama dalam enjin moden, yang bertanggungjawab untuk memantau kedudukan dan kelajuan camshaft.Data ini membantu modul kawalan enjin (ECM) mengoptimumkan suntikan bahan api dan masa pencucuhan.Apabila sensor gagal, ia boleh membawa kepada prestasi yang buruk, kesalahan, kesukaran bermula, atau bahkan enjin terhenti.Menggantikan sensor kedudukan camshaft yang rosak adalah penting memulihkan kecekapan dan kebolehpercayaan enjin.

Sebelum memulakan proses penggantian, penting untuk melepaskan bateri dengan mengeluarkan terminal negatif.Ini menghalang bahaya elektrik dan melindungi komponen enjin sensitif.Sebaik sahaja bateri diputuskan, cari sensor kedudukan camshaft, yang terdapat berhampiran camshaft, penutup masa, atau kepala silinder.Perunding manual perkhidmatan kenderaan boleh membantu menentukan lokasi yang tepat.

Seterusnya, keluarkan sensor yang rosak dengan mencabut penyambung elektriknya dan melepaskan bolt pemasangan.Berhati -hati mengeluarkan sensor lama, memastikan bahawa tiada komponen sekitarnya rosak dalam proses.Sebelum memasang sensor baru, bandingkan dengan yang lama untuk mengesahkan keserasian.Kemudian, menyelaraskannya dengan betul, selamatkannya dengan bolt pelekap, dan sambung semula penyambung elektrik.

Sebaik sahaja sensor baru dipasang, sambungkan semula bateri dan mulakan enjin.Semak sebarang lampu amaran atau tingkah laku enjin yang tidak teratur.Jika diperlukan, gunakan pengimbas OBD-II untuk membersihkan kod ralat dan sahkan bahawa sensor berfungsi dengan betul.Dengan mengikuti langkah -langkah ini, anda dapat memastikan penggantian yang berjaya, membantu enjin berjalan lancar dan cekap.

Aplikasi Sensor Kedudukan Camshaft

Enjin automotif

Sensor kedudukan camshaft, komponen dalam enjin pembakaran dalaman moden, memainkan peranan dalam mengawal masa pencucuhan, suntikan bahan api, dan masa injap.Dengan menyediakan data ke Unit Kawalan Enjin (ECU), sensor membantu mengoptimumkan masa enjin, memastikan pembakaran yang efisien yang meningkatkan prestasi dan ekonomi bahan api.Ia amat hebat dalam sistem Variable Valve Timing (VVT), di mana ia membolehkan pelarasan yang tepat berdasarkan keadaan memandu, meningkatkan output kuasa dan mengurangkan pelepasan.Bantuan sensor dalam pengesanan yang salah dengan mengenal pasti pergerakan camshaft yang tidak teratur, yang membolehkan ECU membuat pembetulan, seperti menyesuaikan penghantaran bahan api atau memberitahu pemandu isu -isu yang berpotensi.Semasa permulaan sejuk, sensor memastikan ECU menyampaikan jumlah bahan api yang tepat dan menyesuaikan masa pencucuhan, memudahkan permulaan enjin yang lebih lancar dan lebih dipercayai, walaupun pada suhu rendah.

Automasi Perindustrian

Di luar aplikasi automotif, sensor kedudukan camshaft memainkan peranan dalam automasi perindustrian untuk penyegerakan dan masa yang tepat.Dalam peralatan pembuatan, garisan pemasangan automatik dan mesin pengeluaran bergantung pada masa yang tepat untuk memastikan operasi lancar.Sensor membantu menyegerakkan motor dan komponen mekanikal, meningkatkan kecekapan dan ketepatan.Dalam robotik dan kawalan gerakan, robot perindustrian dan sistem automatik bergantung kepada sensor kedudukan camshaft untuk menyelaraskan pergerakan, meningkatkan ketepatan dalam tugas berulang atau berkelajuan tinggi.Sensor ini menyokong penyelenggaraan ramalan dengan memantau data putaran untuk mengesan tanda -tanda awal haus dan lusuh dalam komponen mekanikal.Pendekatan proaktif ini membantu mencegah kegagalan yang tidak dijangka, mengurangkan kos downtime dan penyelenggaraan.

Sistem kawalan motor

Sensor kedudukan camshaft memainkan peranan dalam aplikasi yang didorong oleh motor, termasuk kenderaan elektrik dan hibrid, serta sistem kawalan motor industri.Dalam powertrains hibrid, ia membantu menguruskan peralihan antara enjin elektrik dan petrol dengan memastikan masa dan penyegerakan yang tepat, yang membawa kepada operasi yang lebih lancar dan kecekapan bahan api yang lebih baik.Dalam tetapan perindustrian, motor elektrik berprestasi tinggi yang digunakan dalam industri pembuatan dan pemprosesan bergantung kepada kawalan tepat kelajuan putaran dan tork.Sensor memberikan maklum balas kedudukan yang tepat, meningkatkan prestasi dan kecekapan tenaga.Dalam penjana dan sistem kuasa sandaran, sensor membantu mengekalkan penyegerakan antara komponen mekanikal, memastikan output kuasa yang stabil dan mencegah kerosakan.

Kesimpulan

Sensor kedudukan camshaft sangat baik untuk memastikan enjin kereta berfungsi dengan baik dan menggunakan bahan bakar dengan cekap.Ia membantu komputer kereta menyempurnakan operasi enjin, yang meningkatkan prestasi kereta dan menjadikannya berjalan lancar.Jika sensor ini berhenti berfungsi dengan betul, ia boleh menyebabkan masalah seperti prestasi enjin yang lemah dan peningkatan penggunaan bahan api.Menjaga sensor ini dengan baik dan menetapkannya apabila diperlukan adalah penting untuk mengekalkan kesihatan kereta anda.Artikel ini telah merangkumi bagaimana sensor berfungsi, peranannya dalam enjin, dan apa yang perlu dilakukan jika gagal, pemahaman yang lebih baik tentang operasi kenderaan.
