Panduan Perintang 4.7 kΩ: Kod Warna, Kegunaan, Pengujian & Perbandingan Nilai

Perintang 4.7 kΩ ialah bahagian elektronik biasa yang digunakan untuk mengawal arus dan menetapkan voltan dalam litar.Artikel ini menerangkan maksud nilai, cara membaca jalur warna dan spesifikasi utamanya.Ia juga menunjukkan tempat ia biasanya digunakan, seperti isyarat tarik-turun dan tarik-turun, kawalan transistor dan pembahagi voltan.Anda juga akan belajar cara menyemaknya menggunakan multimeter dan bagaimana ia dibandingkan dengan perintang 10 kΩ dan 47 kΩ.

Katalog

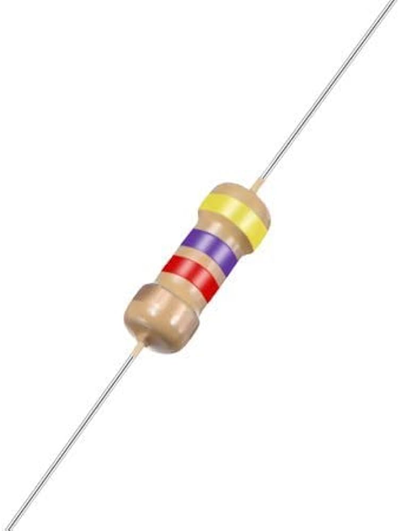

Rajah 1. 4.7 kΩ Perintang Paksi

Apakah perintang 4.7 kΩ?

Perintang 4.7 kΩ ialah perintang dengan nilai rintangan 4,700 ohm (Ω).“kΩ” bermaksud kilo-ohm, jadi 4.7 kΩ = 4.7 × 1,000 Ω = 4,700 Ω.Dalam litar, nilai ini biasanya digunakan untuk mengurangkan arus ke tahap yang lebih selamat atau untuk menetapkan tahap voltan pada nod.Ia membantu memastikan isyarat stabil dengan mengawal jumlah arus yang boleh mengalir melalui laluan.Secara ringkas, perintang 4.7 kΩ ialah nilai standard yang digunakan untuk mengawal voltan arus atau bentuk tanpa membiarkan litar menarik terlalu banyak.

Spesifikasi Elektrik Perintang 4.7 kΩ

Perintang 4.7 kΩ boleh dibuat dalam pelbagai jenis dan saiz, jadi spesifikasinya berbeza mengikut siri dan pengeluar.Jadual di bawah menyenaraikan spesifikasi biasa yang boleh diukur yang akan anda lihat pada lembaran data.

Spesifikasi	Julat Biasa
Nominal rintangan	4.7 kΩ (4,700 Ω)
Toleransi	±0.1%, ±0.5%, ±1%, ±2%, ±5%
Kedudukan kuasa (paksi)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Kedudukan kuasa (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Suhu pekali (TCR)	25, 50, 100, 200, 300 ppm/°C
Beroperasi julat suhu	−55°C hingga +155°C (berbeza mengikut jenis)
Maks bekerja voltan	~50 V hingga 500 V (bergantung pada pakej/kuasa)
Lebihan maks voltan	Lebih tinggi daripada voltan kerja (bergantung kepada siri)
Saiz pakej (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Saiz badan (paksi)	Bergantung pada watt (badan lebih panjang untuk W lebih tinggi)
Perintang teknologi	Filem tebal, filem nipis, filem logam, wayar
Jangka panjang kestabilan	cth., ±(0.2% hingga 1%) melebihi 1,000 jam (bergantung jenis)
bising (saudara mara)	Bawah masuk filem logam/nipis, lebih tinggi dalam beberapa filem tebal
Voltan pekali	Lazimnya rendah;dinyatakan lebih dalam jenis ketepatan
lembapan / penarafan alam sekitar	Berbeza-beza (tujuan am kepada siri kebolehpercayaan tinggi)

4.7 kΩ Kod Warna Perintang

Banyak perintang 4.7 kΩ menggunakan jalur warna supaya anda boleh mengenal pasti nilai dengan cepat.Kiraan jalur (4, 5 atau 6) terutamanya mengubah bilangan digit yang ditunjukkan dan sama ada maklumat tambahan seperti pekali suhu disertakan.

Kod Warna 4-Jalur

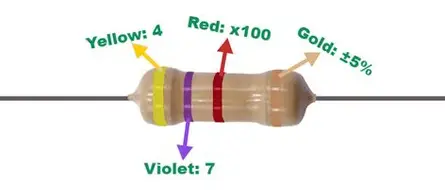

Rajah 2. 4-Band 4.7 kΩ Kod Warna

Band kedudukan	warna	Maknanya	Nilai
kumpulan pertama	kuning	digit pertama	4
band ke-2	Violet	digit ke-2	7
kumpulan ke-3	Merah	Pengganda	×100 (10²)
band ke-4	emas	Toleransi	±5%

Dua jalur pertama memberikan nombor 47. Jalur ketiga (merah) bermaksud darab dengan 100, jadi 47 × 100 = 4,700 Ω.Iaitu 4.7 kΩ.Jalur emas menunjukkan rintangan boleh berubah sebanyak ±5% daripada nilai yang dinyatakan.

Kod Warna 5-Jalur

Perintang 5 jalur menambah digit tambahan, jadi nilai menggunakan tiga digit bererti sebelum pengganda.Ini biasanya digunakan untuk bahagian toleransi yang lebih ketat.

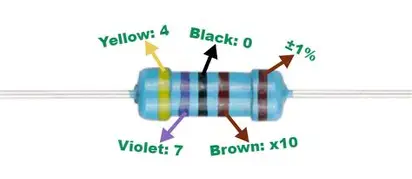

Rajah 3. 5-Band 4.7 kΩ Kod Warna

Band kedudukan	warna	Maknanya	Nilai
kumpulan pertama	kuning	digit pertama	4
band ke-2	Violet	digit ke-2	7
kumpulan ke-3	Hitam	digit ke-3	0
band ke-4	coklat	Pengganda	×10 (10¹)
band ke-5	coklat	Toleransi	±1%

Tiga jalur pertama membentuk 470. Jalur pengganda (coklat) bermaksud ×10, jadi 470 × 10 = 4,700 Ω.Itu bersamaan dengan 4.7 kΩ.Jalur terakhir (coklat) menunjukkan toleransi ±1%, yang secara amnya lebih tepat daripada bahagian 4 jalur biasa.

Kod Warna 6-Jalur

Perintang 6-jalur termasuk jalur pekali suhu (tempco) sebagai tambahan kepada toleransi.Ini berguna apabila anda mementingkan kestabilan nilai apabila suhu berubah.

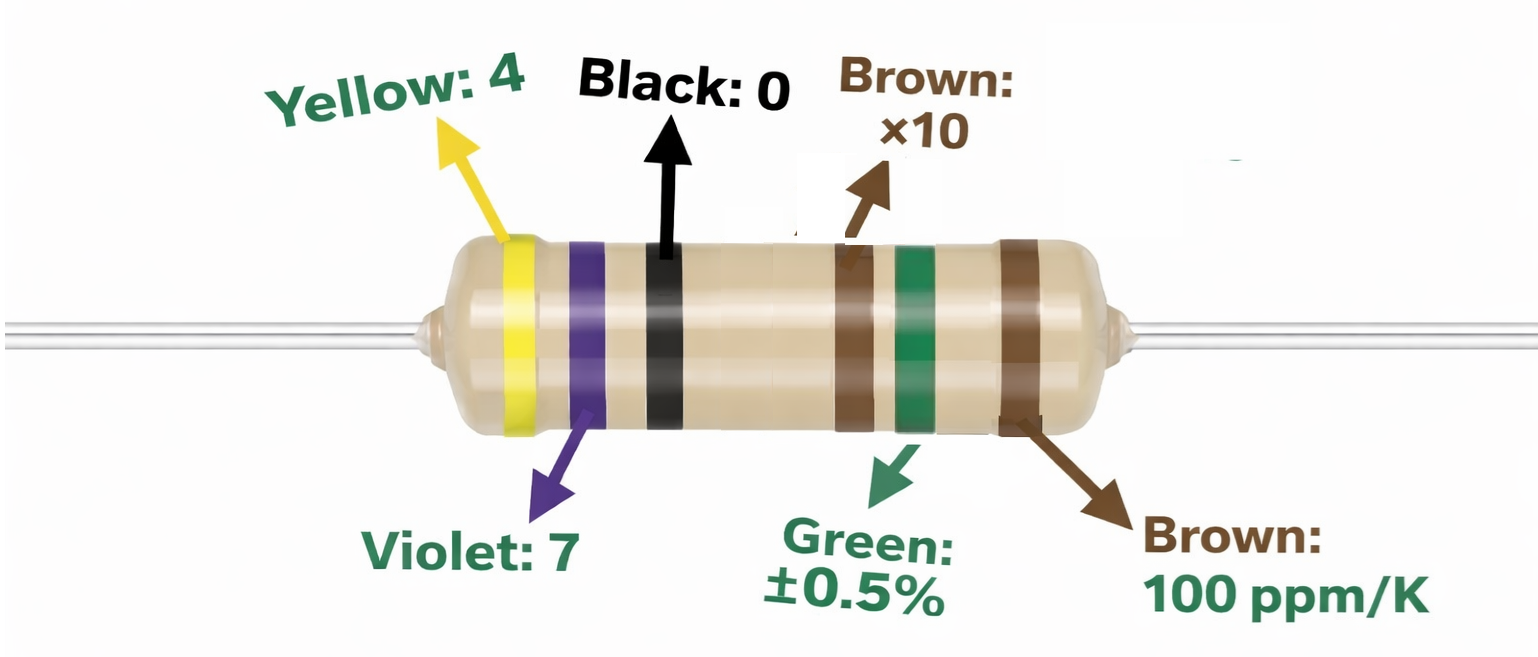

Rajah 4. 6-Band 4.7 kΩ Kod Warna

Band kedudukan	warna	Maknanya	Nilai
kumpulan pertama	kuning	digit pertama	4
band ke-2	Violet	digit ke-2	7
kumpulan ke-3	Hitam	digit ke-3	0
band ke-4	coklat	Pengganda	×10 (10¹)
band ke-5	hijau	Toleransi	±0.5%
kumpulan ke-6	coklat	Tempco	100 ppm/°C

Jalur hijau bermakna perintang dibenarkan berubah sebanyak ±0.5% daripada 4.7 kΩ.Jalur tempco coklat bermakna rintangan berubah kira-kira 100 ppm/°C, iaitu 0.01% setiap °C (kerana 100 ppm = 100/1,000,000).Nilai ppm/°C yang lebih rendah biasanya bermakna kestabilan yang lebih baik apabila suhu meningkat atau menurun.Inilah sebabnya mengapa perintang 6-jalur sering digunakan di mana rintangan yang konsisten penting terhadap suhu.

Aplikasi Perintang 4.7 kΩ

Perintang 4.7 kΩ ialah nilai "tengah" yang sesuai dengan banyak reka bentuk praktikal, terutamanya di sekitar isyarat logik dan litar isyarat kecil.Di bawah ialah cara biasa ia digunakan dalam litar.

1. Perintang tarik naik untuk input digital

Tarik naik 4.7 kΩ membantu input digital membaca HIGH bersih apabila suis atau output dibuka.Ia memberikan tarikan tarik yang cukup kuat untuk melawan bunyi kecil, tetapi ia masih mengekalkan arus yang munasabah apabila talian ditarik RENDAH.Nilai ini dilihat secara meluas pada input mikropengawal dan keluaran longkang terbuka.Ia juga biasa berlaku pada talian isyarat yang dikongsi di mana kestabilan penting.

2. Perintang tarik-turun untuk keadaan RENDAH yang stabil

Tarik turun 4.7 kΩ memegang isyarat pada RENDAH apabila tiada apa yang mendorongnya.Ini menghalang input "terapung" yang boleh menukar keadaan secara rawak.Ia sering digunakan dengan butang, output penderia, dan pin dayakan.Nilainya cukup kuat untuk menentukan tahap yang jelas tanpa menjadikan litar berat.

3. Pincang transistor dalam peringkat isyarat kecil

Dalam bahagian pemacu BJT atau MOSFET, 4.7 kΩ sering digunakan untuk menetapkan laluan pincang untuk nod pangkalan/pintu.Ia membantu mengawal seberapa kuat isyarat kawalan memacu input transistor.Ramai yang memilihnya apabila mereka mahukan laluan kawalan yang kukuh tanpa arus pemacu yang berlebihan.Ia juga membantu mengekalkan input daripada kekal dicas apabila isyarat pemanduan terputus.

4. Pembahagi voltan untuk rujukan atau nod pengesan

Perintang 4.7 kΩ biasanya dipasangkan dengan perintang lain untuk membentuk pembahagi untuk voltan nod yang boleh diramal.Ia digunakan untuk penskalaan input, tetapan rujukan, dan litar bacaan sensor.Nilainya praktikal kerana ia tidak memerlukan komponen yang sangat besar dan masih mengekalkan arus pembahagi sederhana.Ia juga mudah dipadankan dengan banyak nilai perintang standard.

5. Redaman garis isyarat atau pemuatan ringan

Dalam sesetengah laluan isyarat, 4.7 kΩ digunakan sebagai beban ringan untuk mengurangkan terapung yang tidak diingini atau untuk membentuk tingkah laku nod.Ia boleh membantu menenangkan pikap hingar kecil pada talian berimpedans tinggi.Ini adalah perkara biasa di sekitar input analog dan input pembanding.Matlamatnya ialah nod yang lebih mantap tanpa mengubahnya menjadi beban yang berat.

Bagaimana Menguji Perintang 4.7 kΩ Menggunakan Multimeter?

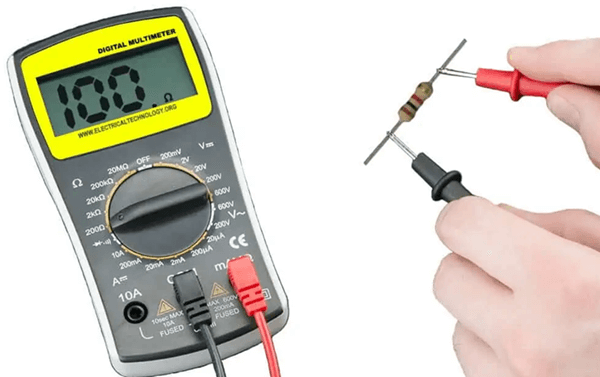

Rajah 5. Mengukur Perintang Menggunakan Multimeter Digital

Pemeriksaan multimeter pantas mengesahkan sama ada perintang hampir dengan nilai yang dijangkakan.Ini berguna semasa menyelesaikan masalah atau menyusun bahagian.

Langkah 1: Sediakan multimeter dengan betul

Hidupkan multimeter dan tetapkannya kepada mod rintangan (Ω).Jika meter anda adalah julat manual, pilih julat melebihi 4.7 kΩ, seperti 20 kΩ.Pastikan probe dipasang ke port yang betul (COM dan Ω).Sentuh hujung kuar bersama-sama secara ringkas untuk melihat bahawa meter bertindak balas secara normal.

Langkah 2: Asingkan perintang sebelum mengukur

Untuk bacaan yang paling tepat, perintang harus diukur keluar dari litar.Jika ia masih dipateri pada papan, bahagian lain boleh mencipta laluan selari yang mengubah bacaan.Jika penyingkiran tidak dapat dilakukan, angkat satu kaki perintang supaya ia tidak lagi bersambung sepenuhnya.Langkah ini menghalang bacaan palsu yang kelihatan terlalu rendah.

Langkah 3: Ukur nilai rintangan

Pegang satu probe pada setiap plumbum perintang.Kekalkan hubungan yang stabil supaya nilai tidak melonjak disebabkan sambungan yang lemah.Baca rintangan yang dipaparkan dan perhatikan sama ada ia hampir 4.70 kΩ.Hanyutan kecil adalah normal bergantung pada toleransi perintang.

Langkah 4: Nilai keputusan menggunakan julat yang dijangkakan

Bandingkan bacaan dengan toleransi perintang jika anda mengetahuinya.Untuk bahagian ±5% biasa, julat normal ialah kira-kira 4.465 kΩ hingga 4.935 kΩ.Untuk bahagian ±1%, julat normal ialah kira-kira 4.653 kΩ hingga 4.747 kΩ.Jika meter menunjukkan OL (garisan terbuka) atau nilai jauh di luar julat jangkaan, perintang mungkin rosak atau persediaan pengukuran mungkin salah.

Membandingkan 4.7 kΩ vs 10 kΩ vs 47 kΩ Perintang

Ketiga-tiga nilai ini sering digunakan untuk "pekerjaan" yang sama (seperti tarik naik, laluan berat sebelah dan pembahagi), tetapi mereka berkelakuan berbeza kerana rintangan mengubah arus dan pemuatan.Jadual di bawah menunjukkan perbezaan elektrik praktikal dan bila setiap nilai biasanya dipilih.

Ciri-ciri	4.7 kΩ	10 kΩ	47 kΩ
Semasa pada 5 V (I = V/R)	1.06 mA	0.50 mA	0.106 mA
Semasa pada 12 V	2.55 mA	1.20 mA	0.255 mA
Rintangan nisbah kepada 4.7 kΩ	1×	2.13× lebih tinggi	10× lebih tinggi
Kejatuhan voltan merentasi perintang pada 1 mA	4.7 V	10 V	47 V
Pelesapan kuasa pada 5 V (P = V²/R)	5.32 mW	2.50 mW	0.53 mW
kuasa pelesapan pada 12 V	30.6 mW	14.4 mW	3.06 mW
masa RC pemalar dengan kapasitor 100 nF	0.47 ms	1.00 ms	4.70 ms
Potongan RC kekerapan dengan 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33.9 Hz
semasa perubahan setiap kenaikan 1 V	0.213 mA/V	0.100 mA/V	0.0213 mA/V
Keluaran sumbangan impedans dalam pembahagi	rendah	Sederhana	tinggi
Masa mengecas kepada 63% dengan 100 nF	0.47 ms	1.00 ms	4.70 ms
Masa mengecas kepada ~99% (≈5τ)	2.35 ms	5.00 ms	23.5 ms
ADC biasa kesan impedans sumber	Ralat minima	Boleh diterima ralat	Dapat dilihat ralat mungkin
Sensitiviti kepada arus bocor (1 µA ralat kebocoran)	ralat 0.47%.	1.0% ralat	4.7% ralat
relatif kelajuan penyelesaian isyarat	Cepat	Sederhana	Lambat

Kesimpulan

Perintang 4.7 kΩ memberikan rintangan seimbang yang berfungsi dengan baik dalam banyak litar.Kod warnanya menunjukkan nilai dan ketepatannya, dan ujian multimeter mengesahkan sama ada ia masih berfungsi dengan betul.Ia sering digunakan untuk memastikan isyarat stabil, mengawal input transistor, dan mencipta tahap voltan tetap.Berbanding dengan nilai yang lebih rendah atau lebih tinggi, ia menarik arus sederhana dan kekal boleh dipercayai, itulah sebabnya ia digunakan secara meluas.
