Transistor PNP 2N5401: Ciri, setara, dan lembaran data

Panduan terperinci ini mengkaji transistor PNP 2N5401, komponen yang tahan lama dan serba boleh untuk aplikasi voltan tinggi, rendah semasa.Digunakan secara meluas dalam telekomunikasi dan pelbagai sistem elektronik, 2N5401 cemerlang dalam tugas -tugas seperti penguatan, menukar, dan mengurus komponen seperti LED dan relay.Dengan pandangan yang mendalam pada konfigurasi pin, spesifikasi, dan aplikasi litar praktikal, sumber ini menawarkan pengetahuan untuk mengoptimumkan 2N5401 dalam reka bentuk litar.

Katalog

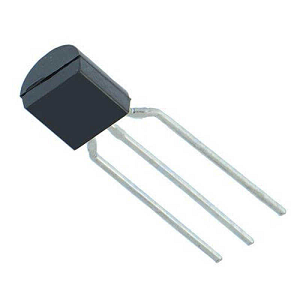

Gambaran keseluruhan transistor PNP 2N5401

The 2N5401 Transistor PNP dibuat untuk senario yang menuntut voltan tinggi namun kuasa rendah.Peranti yang boleh disesuaikan ini boleh didapati dalam pakej To-92 dan SOT54, yang menampilkan tiga terminal: pemancar, asas, dan pemungut.Dengan menggunakan arus kecil ke pangkalan, ia secara berkesan menyalurkan arus yang lebih besar antara pengumpul dan pemancar, menunjukkan peranannya dalam penguatan semasa.Mempunyai akarnya dalam keluarga Transistor Bipolar Junction (BJT), 2N5401 menggunakan lubang sebagai pembawa caj dominan.Ciri yang bertahan sehingga 150V voltan pemancar-pemancar tanpa komponen tambahan memudahkan corak litar dan boleh menyebabkan penjimatan kos.Mekanisme terbina dalamnya, seperti penutupan haba dan mengehadkan semasa, menguatkan kekuatan dan kepercayaannya.Transistor 2N5401 melampaui peranannya sebagai konduktor semata -mata.Integrasi yang bijak ke dalam litar boleh menghasilkan reka bentuk yang bukan sahaja cekap tetapi juga elegan dalam kesederhanaan mereka.

Konfigurasi pin transistor PNP 2N5401

PIN No.	Nama pin	Penerangan
1	Pemancar	Membolehkan aliran arus ke dalam peranti melalui ini terminal.
2	Asas	Digunakan untuk mencetuskan transistor dan mematikan.
3	Pemungut	Terminal di mana arus mengalir keluar dari Transistor.

Ciri dan spesifikasi 2N5401

Ciri/spesifikasi	Perincian
Jenis Transistor	PNP
Jenis Pakej	TO-92
Arus pemungut maksimum (IC)	600 ma
Voltan asas pemancar maksimum (VEB)	5 v
Voltan asas pengumpul maksimum (VCB)	160 v
Voltan pemancar maksimum (VCE)	150 v
Bilangan terminal	3
Penamat terminal	Tin/Lead (SN/PB)
Konfigurasi	Elemen tunggal
Kekerapan Peralihan (Ft)	100 MHz
Pelepasan kuasa maksimum	0.62 w
Pelepasan Pemungut Maksimum (PC)	600 mW
Julat Kekerapan Peralihan (FT)	100 hingga 300 MHz
Keuntungan semasa DC (HFE)	50 hingga 240
Suhu operasi maksimum	-65 ° C hingga +150 ° C.

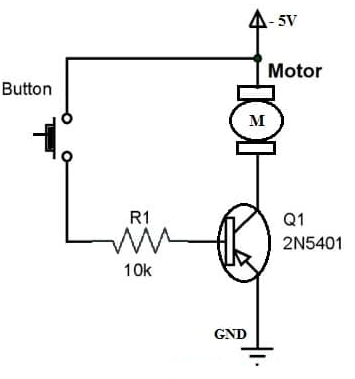

Litar transistor PNP 2N5401

Litar transistor PNP 2N5401 menawarkan cara mudah untuk mengawal motor DC menggunakan komponen asas.Unsur -unsur utama dalam litar ini termasuk transistor 2N5401, motor, butang, perintang 10K, dan bekalan kuasa -5V DC.Dalam persediaan ini, transistor berfungsi sebagai suis, membolehkan atau melumpuhkan motor berdasarkan kedudukan butang.Apabila butang ditekan, ia menghantar arus ke terminal asas transistor, mencetuskan transistor untuk membolehkan aliran semasa melalui motor.Perintang 10K memastikan peraturan voltan asas yang betul, menghalang arus yang berlebihan daripada mengalir ke transistor.Dengan beroperasi dengan bekalan kuasa -5V, litar ini menyediakan cara yang mudah dan berkesan untuk mengawal operasi motor.Reka bentuk ini menyoroti bagaimana transistor 2N5401 menguruskan beban elektrik dengan komponen minimum sambil memastikan kawalan motor yang cekap.

Bagaimana litar berfungsi?

Untuk memahami operasi litar ini, adalah berguna untuk memeriksa dua negeri: tidak aktif (butang tidak ditekan) dan aktif (butang ditekan).

Keadaan tidak aktif (butang tidak dicetak): Apabila butang tidak ditekan, tiada aliran semasa ke terminal asas transistor.Di negeri ini, transistor kekal, yang menghalang arus daripada mencapai motor.Motor tetap tidak aktif, kerana transistor berkesan bertindak sebagai penghalang, menghalang aliran elektrik dari bekalan kuasa ke motor.

Keadaan aktif (butang ditekan): Menekan butang menghubungkan terminal asas transistor ke bekalan voltan negatif.Ini mencetuskan transistor untuk menghidupkan, membolehkan arus mengalir dari sumber kuasa melalui motor.Akibatnya, motor berjalan selagi butang tetap ditekan.Sebaik sahaja butang dikeluarkan, arus ke pangkalan berhenti, mematikan transistor dan menghentikan motor.

Kelebihan menggunakan 2N5401 untuk kawalan motor

Penguatan semasa

Transistor menguatkan arus kecil, seperti yang dihasilkan oleh tekan butang, ke dalam arus yang lebih besar yang diperlukan untuk menggerakkan motor.Ini menjadikannya sesuai untuk situasi di mana input kuasa rendah perlu mengawal output kuasa tinggi, seperti dalam sistem automatik.

Kelajuan beralih lebih cepat

Tidak seperti suis mekanikal, transistor beroperasi lebih cepat.Kelajuan ini penting dalam aplikasi yang memerlukan kawalan motor yang tepat, seperti robotik atau peranti yang memerlukan perubahan pesat dalam kelajuan dan arah motor.

Perlindungan terhadap arus tinggi dan pancang voltan

Dengan bertindak sebagai perantara, transistor melindungi butang dan komponen kuasa rendah lain dari kerosakan yang berpotensi yang disebabkan oleh arus tinggi atau lonjakan voltan.Perlindungan ini memanjangkan jangka hayat dan kebolehpercayaan kedua -dua motor dan sistem kawalan.

Peningkatan kecekapan

Transistor membolehkan pengurusan kuasa yang cekap dengan meminimumkan kehilangan tenaga semasa operasi motor.Ini bukan sahaja mengurangkan sisa tenaga tetapi juga menawarkan kelebihan penjimatan kos dan alam sekitar, menjadikannya pilihan praktikal untuk kedua-dua aplikasi kawalan motor berskala kecil dan berskala besar.

Transistor setara dan penggantian 2N5401

• 2n5551

• MPSA93

• MPSA92

• 2n5096

• BF723

• KTA1275

• 2SA1319

• 2SA1625

• 2SA1207

• 2SC2909

Penggunaan selamat transistor PNP 2N5401

Pengendalian transistor PNP 2N5401 diperlukan untuk memastikan prestasi dan ketahanan yang optimum.Kunci untuk ini mematuhi had elektriknya: arus maksimum 600mA dan topi voltan 150V.Menginap di dalam sempadan ini menghalang kerosakan daripada beban, kesilapan biasa dalam reka bentuk litar.Memilih perintang asas yang betul adalah sama pentingnya, kerana rintangan yang tidak betul dapat merendahkan prestasi atau menyebabkan kerosakan kekal.Merujuk kepada lembaran data transistor membantu kecekapan dan perlindungan keseimbangan.Mengelakkan sambungan yang salah, seperti polariti terbalik atau pin yang salah, diperlukan.Pengesahan sambungan yang berhati -hati terhadap skema sebelum meminimumkan risiko kegagalan.Akhir sekali, mengekalkan pengurusan haba yang betul memastikan transistor beroperasi dalam julat suhu yang disyorkan, memanjangkan jangka hayatnya dan melindunginya dari tekanan alam sekitar.

Aplikasi transistor PNP 2N5401

Fleksibiliti dalam litar

2N5401 mempunyai fleksibel yang luar biasa, membuktikan tidak ternilai dalam menguatkan dan beralih reka bentuk litar.Kesesuaian ini menjadikannya sangat bermanfaat dalam telekomunikasi, di mana peranannya dalam memastikan kebolehpercayaan litar yang dipertingkatkan sangat dihargai.Menggunakan 2N5401 menawarkan peningkatan yang besar dalam kedua -dua kebolehpercayaan dan prestasi dalam sistem telefoni.

Meningkatkan fungsi LED dan relay

Dalam aplikasi yang melibatkan susunan LED, 2N5401 dirayakan kerana keupayaannya untuk menguruskan kuasa dengan cekap, menyokong penggunaan berpanjangan dengan pelepasan haba yang minimum.Dalam aplikasi relay, masa tindak balas cepat transistor dan daya tahan beban membantu mengurangkan haus, memanjangkan jangka hayat peranti kawalan relay.

Komponen penting dalam konfigurasi transistor kuasa tinggi

Dalam persediaan yang melibatkan transistor kuasa tinggi, 2N5401 memenuhi fungsi strategik kerana ciri-ciri penukaran yang mahir.Bertindak sebagai pemandu bersama komponen kuasa tinggi, ia membolehkan untuk mengharmonikan input dan output kuasa, memelihara tenaga.Harmoni sedemikian dicari dalam aplikasi yang sedar tenaga, dan menggabungkan strategi ini dalam sistem kompleks sering membawa kepada operasi yang lebih cekap dan penggunaan tenaga yang dioptimumkan.

Datasheet pdf

Lembaran data 2N5401:

2N5400-01.pdf

Onsemi rohs.pdf

Pelbagai peranti 30/Jun/2006.pdf
