EP20K100EFC324-1X FPGA: Ciri, Spesifikasi, Aplikasi, dan Panduan Pengaturcaraan

EP20K100EFC324-1X adalah cip yang boleh diprogramkan (FPGA) dari siri Intel AltaEl-20KE® Intel.Ia direka untuk mengendalikan litar digital yang kompleks dan menyokong pemprosesan data berkelajuan tinggi.Panduan ini menerangkan ciri -ciri, spesifikasi, cara memprogramnya, dan kelebihannya, menjadikannya sumber yang berguna untuk semua orang.

Katalog

1. EP20K100EFC324-1X Gambaran Keseluruhan
2. Model CAD EP20K100EFC324-1X
3. EP20K100EFC324-1X Ciri-ciri
4. EP20K100EFC324-1X Rajah Blok
5. EP20K100EFC324-1X Spesifikasi
6. EP20K100EFC324-1X
7. EP20K100EFC324-1X Bahagian serupa
8. Langkah pengaturcaraan EP20K100EFC324-1X
9. EP20K100EFC324-1X KELUARGA
10. Dimensi Pembungkusan EP20K100EFC324-1X
11. EP20K100EFC324-1X Pengilang
12. Kesimpulan

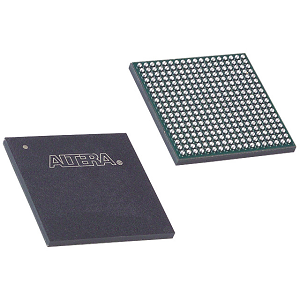

 EP20K100EFC324-1X

EP20K100EFC324-1X Gambaran Keseluruhan

The EP20K100EFC324-1X adalah sebahagian daripada siri Intel Altel Apex-20KE®, array gerbang yang boleh diprogramkan medan (FPGA) yang disesuaikan untuk aplikasi logik yang boleh diprogramkan berkepadatan tinggi yang memerlukan integrasi Sistem-On-A-A-Program-Programmable (SOPC) yang canggih.Peranti ini dibezakan dengan integrasi 4,160 elemen logik atau sel dan 416 blok array logik (makmal), yang memudahkan konfigurasi yang besar untuk pelbagai reka bentuk litar digital.Ia juga mempunyai sejumlah besar memori tertanam yang menampung keperluan penyimpanan data yang menuntut dalam FPGA.Meningkatkan lagi fleksibiliti permohonannya, EP20K100EFC324-1X menyokong 246 I/O pin dan menawarkan kiraan pintu besar kira-kira 263,000 pintu bersamaan, beroperasi dengan cekap antara 1.71V hingga 1.89V.Ia dibungkus dalam array grid bola 324-ball halus (FBGA), yang membantu integrasi fizikal yang mantap ke dalam perhimpunan elektronik.

EP20K100EFC324-1X adalah pilihan yang sempurna apabila anda sudah bersedia untuk membuat pesanan pukal dengan kami untuk projek atau barisan produk anda.

EP20K100EFC324-1X MODEL CAD

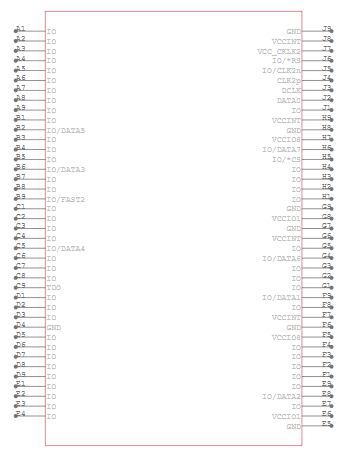

EP20K100EFC324-1X Symbol

EP20K100EFC324-1X Simbol

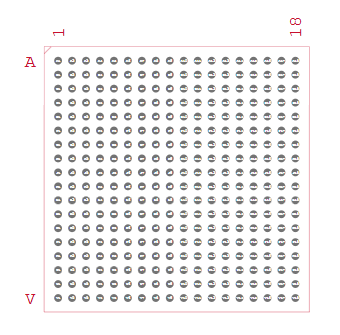

EP20K100EFC324-1X Footprint

EP20K100EFC324-1X FOOTPRINT

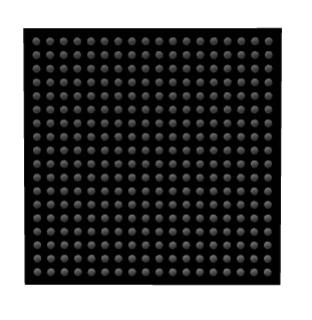

EP20K100EFC324-1X 3D Model

EP20K100EFC324-1X MODEL 3D

Ciri-ciri EP20K100EFC324-1X

Ketumpatan logik yang tinggi: FPGA dilengkapi dengan 4,160 elemen logik (LES) dan 416 blok array logik (makmal).Ketumpatan tinggi sel logik ini membolehkan reka bentuk dan pelaksanaan litar digital dan sistem kompleks dalam satu cip tunggal, menjadikannya sesuai untuk aplikasi yang memerlukan keupayaan pemprosesan logik yang mantap.

Memori tertanam: Menawarkan 53,248 RAM bit, FPGA ini menyediakan sumber memori tertanam yang besar.Ciri ini baik untuk aplikasi yang memerlukan penyimpanan dan pengambilan data yang cepat, yang membolehkan pengendalian tugas-tugas intensif data yang cekap.

Keupayaan I/O yang luas: Dengan 246 pin input/output, EP20K100EFC324-1X memastikan pilihan sambungan dan interfacing yang komprehensif.Pelbagai keupayaan I/O ini membolehkannya dengan mudah menyambung dengan pelbagai peranti dan sistem luaran, meningkatkan utilitinya dalam perhimpunan elektronik yang kompleks.

Sokongan pelbagai voltan: Peranti menyokong julat voltan teras 1.71V hingga 1.89V dan mempunyai interfacing Multivolt ™ I/O.Ini membolehkan FPGA bersesuaian dengan komponen elektronik lain yang beroperasi di pelbagai peringkat logik, termasuk 1.8V, 2.5V, 3.3V, dan 5.0V, memberikan fleksibiliti yang hebat dalam reka bentuk sistem.

EP20K100EFC324-1X Blok Rajah

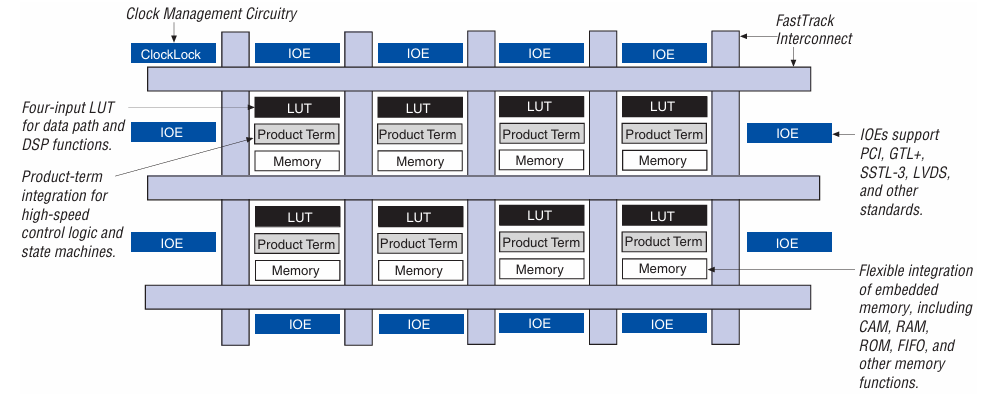

 EP20K100EFC324-1X Block Diagram

The EP20K100EFC324-1X Blok Rajah mewakili struktur dalaman peranti FPGA (Arus Pintu Programmable Field), mempamerkan pelbagai unit fungsinya.Rajah ini terdiri daripada blok logik yang saling berkaitan, elemen memori, pengurusan jam, dan elemen I/O.Di teras reka bentuk adalah Blok Array Logik (Makmal), yang mengandungi Jadual Lihat (LUTS) dan logik berasaskan jangka panjang.Unsur-unsur ini membolehkan pelaksanaan logik yang fleksibel, menjadikan FPGA sesuai untuk logik kawalan berkelajuan tinggi, mesin negara, dan fungsi DSP.The FastTrack Interconnect Menyediakan laluan komunikasi berkelajuan tinggi antara elemen logik, memastikan penghalaan isyarat yang cekap di seluruh peranti.The Litar Pengurusan Jam , termasuk ciri ClockLock, memastikan operasi yang boleh dipercayai dan disegerakkan dengan menstabilkan dan mengedarkan isyarat jam di seluruh FPGA.The Elemen input/output (IOEs), diposisikan di sekitar kain FPGA, berfungsi sebagai antara muka untuk komunikasi luaran.IO ini menyokong pelbagai protokol standard industri seperti PCI, GTL+, SSTL-3, dan Lvds, membolehkan FPGA untuk berinteraksi dengan pelbagai sistem luaran.IO ini memastikan keserasian dengan tahap voltan yang berbeza dan piawaian isyarat, meningkatkan fleksibiliti FPGA dalam aplikasi tertanam. Blok memori tertanam Menyediakan penyelesaian penyimpanan yang fleksibel dalam FPGA.Unsur ingatan ini dapat berfungsi sebagai Memori yang boleh ditangani kandungan (Cam), Memori akses rawak (Ram), Memori baca sahaja (Rom), Pertama-dalam-pertama (FIFO) buffer, dan struktur memori lain.Keupayaan untuk mengintegrasikan memori secara langsung dalam kain FPGA meningkatkan kecekapan pemprosesan data, mengurangkan kebergantungan memori luaran dan latensi.

Spesifikasi EP20K100EFC324-1X

Jenis
Parameter
Pengilang
Intel
Siri
APEX-20KE®
Pembungkusan
Dulang
Status bahagian
Usang
Bilangan makmal/clbs
416
Bilangan elemen/sel logik
4160
Jumlah bit RAM
53248
Bilangan I/O.
246
Bilangan pintu
263000
Voltan - bekalan
1.71V ~ 1.89V
Jenis pemasangan
Permukaan gunung
Suhu operasi
0 ° C ~ 85 ° C (TJ)
Pakej / kes
324-BGA
Pakej peranti pembekal
324-FBGA (19x19)
Nombor produk asas
EP20K100

Aplikasi EP20K100EFC324-1X

Rangkaian dan komunikasi

FPGA ini sesuai untuk peralatan rangkaian seperti router dan suis, di mana ia menguruskan penghalaan data, pemprosesan isyarat, dan pengendalian protokol.Ketumpatan logik yang tinggi dan keupayaan I/O yang luas membolehkannya menyokong operasi data berkelajuan tinggi yang diperlukan dalam infrastruktur komunikasi moden.

Sistem Kawalan Perindustrian

Dalam sektor perindustrian, EP20K100EFC324-1X cemerlang dalam sistem automasi.Keupayaan pemrograman dan pemprosesan yang mantap membolehkan kawalan dan pemantauan yang tepat untuk meningkatkan kecekapan operasi dan kebolehpercayaan dalam proses pembuatan.

Elektronik automotif

FPGA berfungsi sebagai komponen dalam aplikasi automotif, terutamanya dalam sistem bantuan pemandu lanjutan (ADAS) dan sistem infotainment dalam kenderaan.Ia menyediakan kuasa pemprosesan yang diperlukan dan kesesuaian untuk mengendalikan data dan menyokong fungsi yang canggih yang diperlukan dalam kenderaan moden.

Elektronik Pengguna

Oleh kerana fleksibiliti dan prestasi tinggi, EP20K100EFC324-1X juga terdapat dalam elektronik pengguna seperti televisyen definisi tinggi dan konsol permainan.Ia menyokong fungsi dan bantuan kompleks dalam memendekkan kitaran pembangunan produk, memenuhi permintaan pantas pasaran elektronik pengguna.

Peranti perubatan

Dalam bidang perubatan, FPGA ini menyumbang kepada fungsi peralatan pengimejan perubatan dan alat diagnostik.Keupayaannya untuk memproses data pada kelajuan tinggi memastikan bahawa peranti ini dapat memberikan hasil diagnostik yang tepat dan tepat pada masanya untuk rawatan dan pengimejan perubatan yang berkesan.

EP20K100EFC324-1X Bahagian serupa

EP20K100EFC144-3

EP20K100EFC144-2

EP20K100EFC324-2

Langkah-langkah pengaturcaraan EP20K100EFC324-1X

Untuk memprogramkan secara berkesan EP20K100EFC324-1X, ahli siri FPGA Apex-20KE® Altera, penting untuk mengikuti urutan langkah berstruktur.Proses ini memastikan bahawa reka bentuk anda dengan cekap diterjemahkan ke dalam format yang FPGA boleh dilaksanakan.Di bawah ini, saya menggariskan pendekatan terperinci untuk pengaturcaraan model FPGA ini, mengintegrasikan langkah -langkah dan pengubahsuaian khusus untuk peranti ini.

1. Kemasukan reka bentuk

Mulailah dengan membuat reka bentuk logik digital anda.Menggunakan bahasa penerangan perkakasan (HDLS) seperti VHDL atau Verilog, yang membolehkan anda menerangkan fungsi perkakasan dan logik sistem anda.Alat seperti Altera's Quartus II menawarkan persekitaran yang komprehensif untuk menulis, menguji, dan menyusun kod HDL anda.Pastikan reka bentuk anda adalah modular, menjadikannya lebih mudah untuk debug dan skala.

2. Sintesis

Sebaik sahaja kemasukan reka bentuk anda selesai, langkah seterusnya adalah sintesis, di mana kod HDL diterjemahkan ke dalam senarai netl.Netlist ini mewakili senarai yang saling berkaitan dengan pintu gerbang, flip-flop, dan unsur-unsur perkakasan lain yang membentuk reka bentuk anda.Semasa sintesis, kod ini dioptimumkan untuk seni bina khusus EP20K100EFC324-1X, memastikan reka bentuk menggunakan sumber FPGA dengan berkesan.Alat seperti Synplify Pro atau alat sintesis dalam Quartus II boleh digunakan untuk tujuan ini.Adalah penting untuk memberi tumpuan kepada mengoptimumkan reka bentuk anda untuk memenuhi kekangan masa dan sumber.

3. Pelaksanaan

Berikutan sintesis, pelaksanaan berlaku.Langkah ini melibatkan pemetaan netlist ke perkakasan FPGA sebenar.Ia termasuk penempatan elemen logik dalam FPGA dan penghalaan sambungan di antara mereka.Perisian Quartus II memudahkan proses ini melalui alat pelaksanaannya, yang menguruskan penempatan dan penghalaan untuk memenuhi kelajuan jam yang dikehendaki dan metrik prestasi.Semasa pelaksanaan, anda mungkin perlu berulang pada reka bentuk anda berdasarkan maklum balas daripada alat analisis masa untuk memastikan semua keperluan prestasi dipenuhi.

4. Generasi Bitstream

Selepas pelaksanaan yang berjaya, fasa seterusnya menjana bitstream.Ini adalah fail binari yang akan dimuatkan ke FPGA.Bitstream mengandungi data yang dikonfigurasikan untuk setiap elemen yang boleh diprogramkan dalam FPGA, menyediakan peranti untuk melaksanakan fungsi mengikut reka bentuk anda.Perisian Quartus II boleh menjana bitstream ini, yang kemudiannya siap dimuat turun ke FPGA.

5. Pengaturcaraan FPGA

Langkah terakhir adalah untuk memprogram FPGA dengan bitstream yang dihasilkan.Ini boleh dilakukan menggunakan pengaturcara perkakasan yang serasi dengan EP20K100EFC324-1X, seperti USB Blaster.Sambungkan pengaturcara ke papan pembangunan anda di mana FPGA dipasang dan gunakan alat Programmer Quartus II untuk memindahkan bitstream ke FPGA.Langkah ini akan memuat reka bentuk anda ke FPGA, dan ia akan mula beroperasi mengikut logik yang ditakrifkan dalam kod HDL anda.

EP20K100EFC324-1X Kelebihan

Integrasi tinggi

EP20K100EFC324-1X menawarkan keupayaan integrasi yang tinggi kerana banyak elemen logik dan memori tertanam.Integrasi ini membolehkan penyatuan pelbagai fungsi ke dalam satu peranti.Akibatnya, sistem dapat dipermudahkan, mengurangkan kiraan komponen keseluruhan, ruang fizikal yang diperlukan, dan potensi titik kegagalan dalam reka bentuk elektronik.

Pelaksanaan logik yang fleksibel

Seni bina EP20K100EFC324-1X menyokong kedua-dua jadual Look-up (LUT) dan logik berasaskan jangka panjang produk.Fleksibiliti ini dalam pelaksanaan logik membolehkan untuk mengoptimumkan FPGA untuk pelbagai aplikasi, dari pintu logik mudah ke litar kombinasi kompleks.Ia memberikan kelebihan dari segi fleksibiliti reka bentuk dan dapat menampung spektrum fungsi digital yang luas.

Struktur Interconnect Lanjutan

Mempunyai struktur interkoneksi hierarki, FPGA termasuk interkoneksi tempatan, Megalab ™, dan FastTrack®.Sumber penghalaan khusus ini meningkatkan kecekapan penghalaan isyarat dan meningkatkan prestasi keseluruhan peranti.Struktur interkoneksi maju ini adalah baik untuk reka bentuk yang memerlukan penghantaran data berkelajuan tinggi dan latensi yang rendah, menjadikan FPGA sesuai untuk pengkomputeran dan telekomunikasi berprestasi tinggi.

Pengurusan Jam

EP20K100EFC324-1X menggabungkan teknologi ClockLock dan Clockboost, yang membantu dalam pengurusan jam yang berkesan.Ciri -ciri ini membantu mengekalkan integriti isyarat jam di seluruh FPGA, mengurangkan jitter dan meningkatkan kebolehpercayaan isyarat.Pengurusan jam yang berkesan diperlukan untuk litar digital segerak, memastikan operasi yang stabil dan boleh diramal merentasi pelbagai keadaan persekitaran.

Fleksibiliti reka bentuk

Sifat yang boleh diprogramkan dari EP20K100EFC324-1X membolehkan untuk menyesuaikan perkakasan untuk keperluan khusus dan menyusun semula FPGA untuk aplikasi atau kemas kini yang berbeza.Fleksibiliti ini bermakna bahawa satu FPGA boleh digunakan di pelbagai projek, yang bermanfaat dalam landskap teknologi dinamik di mana keperluan dapat berubah dengan cepat.

Prototaip cepat

FPGA seperti EP20K100EFC324-1X membolehkan prototaip cepat litar digital.Anda boleh membangunkan dan merangka reka bentuk dengan cepat tanpa masa plumbum yang panjang yang berkaitan dengan pembangunan ASIC tersuai.Keupayaan ini dengan cepat memodelkan dan menguji reka bentuk baru mempercepatkan proses pembangunan, yang membawa kepada inovasi yang lebih cepat dan dipendekkan masa ke pasaran.

Kecekapan kos

Mengintegrasikan pelbagai fungsi dalam satu FPGA mengurangkan keperluan untuk komponen diskret tambahan, yang boleh membawa kepada penjimatan kos dalam kedua -dua perolehan dan pemasangan.Integrasi ini juga memudahkan proses pembuatan dan dapat mengurangkan kerumitan sistem keseluruhan, yang membawa kepada penyelenggaraan dan peningkatan kos yang lebih rendah ke atas kitaran hayat produk.

Sokongan jangka panjang

Aspek yang boleh dikonfigurasikan dari EP20K100EFC324-1X memastikan perkakasan boleh dikemas kini untuk memperbaiki pepijat, meningkatkan prestasi, atau menambah ciri-ciri baru tanpa memerlukan perubahan perkakasan fizikal.Sokongan dan kesesuaian jangka panjang ini melindungi pelaburan dan membolehkan peranti tetap relevan sebagai standard dan teknologi baru muncul.

EP20K100EFC324-1X Dimensi pembungkusan

EP20K100EFC324-1X adalah FPGA dari siri Apex-20KE® Altera, yang ditempatkan di a Arus Grid Ball Fine-Pitch 324-Ball (FBGA) pakej.Dimensi pembungkusannya adalah seperti berikut:

Padang: 1 mm

Panjang × lebar: 19 mm × 19 mm

Kawasan: 361 mm²

EP20K100EFC324-1X Pengilang

EP20K100EFC324-1X adalah model dari siri APEX-20KE® siri gerbang GATE yang boleh diprogramkan medan (FPGAs) yang asalnya dibangunkan oleh Altera.Selepas pengambilalihan Intel Altel pada tahun 2015, FPGA dan produk Altera lain ini menjadi sebahagian daripada portfolio penyelesaian yang boleh diprogramkan di Intel.Akibatnya, Intel terus menyokong barisan produk Altera sambil mengintegrasikannya dengan tawaran teknologi canggih mereka sendiri.Walaupun EP20K100EFC324-1X telah diklasifikasikan sebagai usang dan tidak lagi dalam pengeluaran, warisannya dikekalkan di bawah Intel, yang mencadangkan model FPGA yang lebih baru untuk aplikasi semasa untuk memastikan sokongan dan ketersediaan jangka panjang.

Kesimpulan

EP20K100EFC324-1X adalah FPGA yang kuat dan fleksibel yang membolehkan untuk membuat dan menguji litar digital tersuai.Ia menawarkan prestasi tinggi, memori terbina dalam, dan sokongan pelbagai voltan, menjadikannya berguna dalam banyak industri.Panduan ini telah membawa anda melalui ciri -ciri utama, reka bentuk, dan langkah -langkah untuk memprogram FPGA ini dengan cara yang mudah, jadi anda boleh memahami dan menggunakannya dengan mudah.

Datasheet pdf

EP20K100EFC324-1X datasheets:

EP20K100EFC324-1X (1) .pdf

EP20K100EFC324-1X (2) .pdf

Tentang kita

ALLELCO LIMITED

Allelco adalah sehenti yang terkenal di peringkat antarabangsa Pengedar Perkhidmatan Perolehan Komponen Elektronik Hibrid, komited untuk menyediakan perkhidmatan perolehan komponen dan rantaian bekalan komponen untuk industri pembuatan dan pengedaran elektronik global, termasuk kilang OEM 500 teratas global dan broker bebas.
Baca lebih lanjut

Siasatan Pantas.

Sila hantar pertanyaan, kami akan bertindak balas dengan segera.

Kuantiti

Soalan yang sering ditanya [FAQ]

1. Bagaimana EP20K100EFC324-1X berbanding dengan model FPGA yang lebih baru?

EP20K100EFC324-1X kekal sebagai FPGA yang kuat untuk sistem warisan dan aplikasi perindustrian yang memerlukan ketumpatan logik yang tinggi dan keupayaan I/O yang fleksibel.Walau bagaimanapun, berbanding dengan FPGA moden seperti siri Cyclone, Arria, atau Stratix Intel, ia tidak mempunyai kecekapan kuasa maju, transceiver berkelajuan tinggi, dan pecutan yang didorong oleh AI.Jika anda merancang sistem baru, kami boleh mencadangkan model yang setara atau dinaik taraf.

2. Adakah EP20K100EFC324-1X menyokong antara muka memori luaran seperti DDR atau SRAM?

Ya, EP20K100EFC324-1X menyokong antara muka memori luaran, termasuk SRAM dan SDRAM.Walau bagaimanapun, ia tidak menyokong DDR2/DDR3 secara asli.Jika interfacing memori berkelajuan tinggi diperlukan, logik luaran tambahan atau FPGA yang lebih baru mungkin diperlukan.

3. Bolehkah saya mengkonfigurasi semula beberapa kali EP20K100EFC324-1X?

Ya, seperti semua FPGA, peranti ini dapat diprogramkan sepenuhnya.Walau bagaimanapun, jika menggunakan konfigurasi yang tidak menentu, anda memerlukan memori luaran (seperti prom bersiri) untuk mengekalkan reka bentuk selepas berbasikal kuasa.

4. Bolehkah saya memprogram EP20K100EFC324-1X menggunakan perisian Intel Quartus?

Ya, anda boleh memprogram EP20K100EFC324-1X menggunakan Intel Quartus II (versi warisan), kerana FPGA ini tergolong dalam keluarga Apex-20KE®.Pastikan versi Quartus II anda menyokong peranti ini, kerana edisi Perdana Quartus yang lebih baru tidak menyokong FPGA Legacy.

5. Apakah keperluan bekalan kuasa yang harus saya pertimbangkan apabila menggunakan EP20K100EFC324-1X?

EP20K100EFC324-1X beroperasi dengan julat voltan teras 1.71V hingga 1.89V.Ia juga mempunyai teknologi Multivolt ™ I/O, menyokong tahap logik 1.8V, 2.5V, 3.3V, dan 5.0V.Pastikan bekalan kuasa anda memenuhi keperluan voltan ini untuk prestasi yang stabil.
